Page 76 - 《含能之美》2019封面论文

725
Al‐FeF 3 复 合 燃 料 的 制 备 及 应 用 性 能
3.5
以显著改善铝粉的氧化性能，达到很好的燃烧效果。 着火温度
参照 GB/T 19469-2004 烟火药剂着火温度的测
［19］ ［20-21］
定—差热‐热重分析法 测得样品的着火温度 。
测试原理为样品在程序升温控制温度下，试样的热流

曲线 DSC（或差热曲线 DTA）第一个强放热峰（对应的
TG 曲线一般有明显的增重或失重）的外推起始温度就
是样品的着火温度。该测试主要针对低着火点的烟火
药，而对于高着火点铝基燃料，对该方法进行了适当调
-1
整。试验采用氧气气氛，升温速率 50 K·min ，升温范
围 40~1400 ℃ 。 通 过 该 方 法 ，对 球 形 铝 粉（Q1）和
a.
5% FeF 3
3
3
Al‐FeF 复合燃料（5% FeF 含量）进行了 TG‐DTG 切线
法分析。所得着火温度见图 8 和表 2。

b. 10% FeF 3

a. Q1 Al

c. 15% FeF 3

b. Al‐FeF 3 powder（5% FeF 3 ）

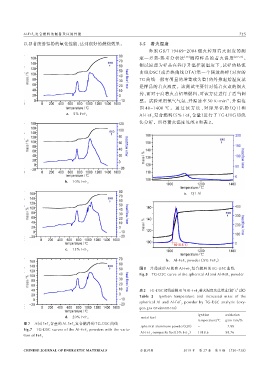

图 8 普通球形 Al 粉和 Al‐FeF 3 复合燃料的 TG‐DSC 曲线
Fig.8 TG‐DSC curve of the spherical Al and Al‐FeF 3 powder

表2 TG‐DSC切线法测Al与Al‐FeF 3 着火温度及总增重（氧气气氛）
Table 2 Ignition temperature and increased mass of the
spherical Al and Al‐FeF 3 powder by TG‐DSC analysis（oxy‐
gen gas environment）
d. 20% FeF 3 metal fuel ignition oxidation
图 7 不同 FeF 3 含量的 Al‐FeF 3 复合燃料的 TG‐DSC 曲线 temperature/℃ gain rate/%
Fig.7 TG‐DSC curves of the Al‐FeF 3 powders with the varia‐ spherical aluminum powder（Q1） - 7.99
Al‐FeF 3 composite fuel（5% FeF 3 ） 1018.6 58.76
tion of FeF 3

CHINESE JOURNAL OF ENERGETIC MATERIALS 含能材料 2019 年 第 27 卷 第 9 期 （720-728）
