Page 17 - 《含能之美》2019封面论文

135
GAP 基 自 修 复 粘 结 剂 的 制 备 及 性 能
58-65.
自修复时间的增加，粘结剂的拉伸强度也随之增加，这
［4］ Huyang G，Debertin A E，Sun J. Design and development of
可能是因为自修复时间越长，双硫键的动态交换作用
self‐healing dental composites［J］. Materials & Design，2016，
94：295-302.
越充分，进而导致了自修复效率提高，因而拉伸强度也
［5］ Zhang Y，Ying H，Hart K R，et al. Malleable and recyclable
能恢复并接近原样。
poly（urea‐urethane） thermosets bearing hindered urea bonds
［J］. Advanced Materials，2016，28（35）：7646-7651.
［6］ Xu Y，Chen D. A novel self‐healing polyurethane based on di‐
sulfide bonds［J］. Macromolecular Chemistry and Physics，
2016，217（10）：1191-1196.
［7］ An S Y，Noh S M，Nam J H，et al. Dual sulfide‐disulfide cross‐
linked networks with rapid and room temperature self‐healabil‐
ity［J］. Macromolecular Rapid Communications， 2015， 36
（13）：1255-1260.
［8］ Rekondo A，Martin R，Ruizdeluzuriaga A，et al. Catalyst‐free
room‐temperature self‐healing elastomers based on aromatic
disulfide metathesis［J］. Materials Horizons， 2014， 1（2）：
237-240.

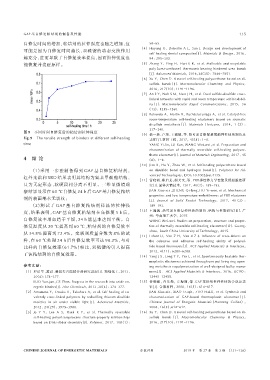

图 9 不同时间自修复后的粘结剂拉伸强度
Fig.9 The tensile strength of binders at different self‐healing ［9］ 杨一林，卢珣，王巍巍，等 . 热可逆自修复聚氨酯弹性体的制备及
表征［J］. 材料工程，2017，45（8）：1-8.
time YANG Yi‐lin，LU Xun，WANG Wei‐wei，et al. Preparation and
characterization of thermally reversible self‐healing polyure‐
thane elastomer［J］. Journal of Materials Engineering，2017，45
4 结 论 （8）：1-8.
［10］ Jian X，Hu Y，Zhou W，et al. Self‐healing polyurethane based
on disulfide bond and hydrogen bond［J］. Polymers for Ad⁃
（1）采用一步法制备得到 GAP 基自修复粘结剂，
vanced Technologies，DOI：10.1002/pat.4135.
红外光谱和 XRD 结果表明其结构为氨基甲酸酯结构，
［11］ 菅晓霞，郑启龙，胡义文，等 . PBT 弹性体力学性能及低温脆性研
究［J］. 固体火箭技术，2017，40（2）：189-193.
且为无定形态，软硬段相分离不明显。三维显微镜观
JIAN Xiao‐xia，ZHENG Qi‐long，HU Yi‐wen，et al. Mechanical
察结果显示在 60 ℃自修复 24 h 后 GAP 基自修复粘结
properties and low temperature embrittleness of PBT elastomer
剂的表面基本无裂纹；
［J］. Journal of Solid Rocket Technology， 2017， 40（2）：
189-193.
（2）测 试 了 GAP 基 自 修 复 粘 结 剂 样 品 的 拉 伸 强
［12］ 王巍巍 . 热可逆自修复弹性体的制备、结构与性能研究［D］. 广
度，结果表明，GAP 基自修复粘结剂在自修复 5 h 后，
州：华南理工大学，2015.
自修复效率增加趋于平缓，24 h 能基本达到平衡。自 WANG Wei‐wei. Studies on preparation，structure and proper‐
ties of thermally reversible self‐healing elastomers［D］. Guang‐
修复温度从 20 ℃提高到 60 ℃，粘结剂的自修复效率
zhou：South China University of Technology，2015.
［13］ Lafont U，Van Z H，Van d Z S. Influence of cross‐linkers on
从 34.8% 提高到 72.4%。交联剂质量分数为 8% 的试
the cohesive and adhesive self‐healing ability of polysul‐
样，在 60 ℃处理 24 h 后自修复效率可达 98.2%，与对
fide‐based thermosets［J］. ACS Applied Materials & Interfaces，
比样的自修复效率（61.7%）相比，双硫键的引入提高
2012，4（11）：6280-6288.
［14］ Yang J X，Long Y Y，Pan L，et al. Spontaneously healable ther‐
了该粘结剂的自修复效率。
moplastic elastomers achieved through one‐pot living ring‐open‐
ing metathesis copolymerization of well‐designed bulky mono‐
参考文献：
［1］ 罗运军，葛震 . 叠氮类含能粘合剂研究进展［J］. 精细化工，2013， mers［J］． ACS Applied Materials & Interfaces，2016，8（19）：
30（4）：374-377. 12445-12455.
LUO Yun‐jun，GE Zhen. Progress in the research into azide en‐ ［15］ 菅晓霞，肖乐勤，左海丽，等 .GAP 基热塑性弹性体的合成及表
ergetic binders［J］. Fine Chemicals，2013，30（4）：374-377. 征［J］. 含能材料，2008，16（5）：614-617.
［2］ Amamoto Y，Otsuka H，Takahara A，et al. Self‐healing of co‐ JIAN Xiao‐xia，XIAO Le‐qin，ZUO Hai‐li，et al. Synthesis and
valently cross‐linked polymers by reshuffling thiuram disulfide characterization of GAP‐based thermoplastic elastomer［J］.
moieties in air under visible light［J］. Advanced Materials， Chinese Journal of Energetic Materials（Hanneng Cailiao），
2012，24（29）：3975-3980. 2008，16（5）：614-617.
［3］ Jo Y Y， Lee A S， Baek K Y， et al. Thermally reversible ［16］ Xu Y，Chen D. A novel self‐healing polyurethane based on di‐
self‐healing polysilsesquioxane structure‐property relationships sulfide bonds ［J］. Macromolecular Chemistry & Physics，
2016，217（10）：1191-1196.
based on Diels‐Alder chemistry［J］. Polymer，2017，108（1）：

CHINESE JOURNAL OF ENERGETIC MATERIALS 含能材料 2019 年 第 27 卷 第 2 期 （131-136）
