Page 32 - 《含能材料》火工品技术合集 2015~2019
P. 32
470 徐聪,胡博,朱朋,叶迎华,沈瑞琪
C = ρVC p (11) 集中在“凹坑”处,下电极表面的电荷则集中在“凹坑”
V
-1
-1
式中,C 是硅的定容热容,J·kg ·K ;C 是硅的定压热 的对应位置。在单触发开关导通以前,上、下电极可视
P
V
-1
-3
-1
容,J·kg ·K ;ρ 是硅的密度,kg·m ;V 是 p‐n 结结区 为电容的极板,绝缘层可视为电容的介质层,开关结构
3
的体积,m 。当温度变化超过硅的沸点,p‐n 结即发生 可简化为电容模型,电容容值 C 为:
汽化以及等离子化,产生冲击波。 C = εS = q (14)
4.2 绝缘介质层击穿阶段 4πkd U
当二极管结区汽化、等离子化以后,会产生数十兆 式中,ε 是介电层的介电常数;S 是电容极板的正对面
-1
2
帕的冲击波,分别向上、下两侧传播,如图 10 所示。向 积,m ;k 是静电力常量,N·m·C ;d 是电容极板的距
下传播的冲击波首先经过上电极,当到达上电极与 PC 离,m;q 是电容器所带电荷量,C;U 是电容器两极间
的电压,V。当绝缘层 PC 发生塑性变形以后,假定“凹
界面处,发生透射与反射。当反射波达到上电极上表
坑”截面积与二极管电爆炸结区面积相当,在微米量
面时,由于二极管电爆炸产生的等离子体密度较小,因
6
而反射波再次反射,成为稀疏波。当稀疏波追赶上 PC 级,则此时上电极面积 S′为原来的 1/10 ,电容值 C′也
6
中的冲击波时,就会使压力卸载,因而压力持续时间 τ 为原来的 1/10 。在电荷量 Q 不变的情况下,U ′ 变为
6
9
原来的 10 倍,PC 难以承受 10 V 量级的高压,因而发
可定义为:
2d 生电击穿。
τ = T (12) 4.3 脉冲大电流上升阶段
D T
当绝缘介质层 PC 被击穿后,单触发开关导通。对
式中,d 为上电极的厚度,m;D 为冲击波在上电极中 [22]
T
T
-1
的传播速度,m·s 。由此可知,绝缘层击穿仅需几十 于等离子体通道,利用修正的 Spitzer 公式 可估算通
道电导率 σ ,即:
c
纳秒。 3.1 × 10 T 1.5
-2
σ = e (15)
c
14
ln(1 + 2.2 × 10 T e 1.5 /n )
e
-3
式中,T 为等离子体电子温度,K;n 为电子密度,m 。
e
e
电子温度 T 可通过双谱线测温法得到,电子密度 n 可
e
e
采用平行电极板法测定 [23] 。通过估算等离子体通道
长度 l 和半径 r,即可计算等离子体通道的电阻 R :
p
l l
R = ρ p = (16)
p
S σ πr 2
c
式中,ρ 为等离子体通道的电阻率,Ω·m;S 为通道的

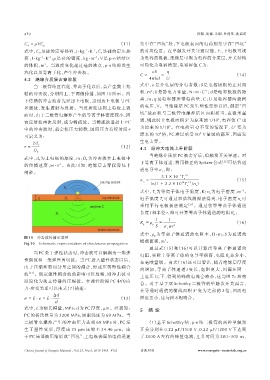

图 10 冲击波传播示意图 p 2
Fig.10 Schematic representation of shockwave propagation 横截面积,m 。
通过式(15)和(16)可以计算出等离子体通道的
当 PC 处于弹性状态时,冲击波可以解耦为一维弹
电阻,实际上等离子体的电导率很高,电阻 R 非常小,
p
性纵波和一维弹性剪切波。当 PC 进入塑性状态以后,
在毫欧量级。由式(16)还可以看出,随着绝缘层厚度
由于压缩和剪切分量之间的耦合,形成压剪塑性耦合
的增加,等离子体通道 l 变长,电阻更大,因而在同一
波 [21] 。假定塑性耦合波的影响可以忽略,则冲击波可
主电压 U 下,得到的峰值电流会略小,这与图 7c 相吻
2
以简化为独立传播的压缩波。在弹性阶段 PC 中的应
合。对于基于双 Schottky 二极管的单触发开关而言,
力‐应变关系可以由式(7)描述: 在导通时通道的横截面积 S′变为之前的 2 倍,因而电
Δd
σ = E ⋅ ε = E ⋅ (13) 阻也更小,这与图 8 相吻合。
d
式中,E 为杨氏模量,MPa;d 为 PC 厚度,μm。经查知: 5 结 论
PC 的杨氏模量为 3200 MPa,屈服强度为 69 MPa。当
二极管电爆炸产生的冲击压力达到 69 MPa 时,PC 发 (1)基于 Schottky 结、p‐n 结二极管的两种单触发
生了塑性变形,厚度由 25 μm 压缩至 24.46 μm。由 开关分别在 0.22 μF/1500 V、0.22 μF/1200 V 下达到
于 PC 局部被压缩形成“凹坑”,上电极表面的电荷迅速 了 2000 A 左右的峰值电流,上升时间为 200~300 ns,
Chinese Journal of Energetic Materials,Vol.27, No.6, 2019(465-472) 含能材料 www.energetic-materials.org.cn
