Page 82 - 《含能之美》2019封面论文
P. 82

初 始 裂 纹 对 高 聚 物 粘 结 炸 药 低 速 撞 击 点 火 影 响 数 值 模 拟 研 究                                               813

            考虑初始裂纹特征尺寸和初始裂纹的非均匀性对 PBX                                                                    ∂v x
                                                                      2
                                                                          -2
                                                                                -1
                                                                                    -1
                                                                g∙mm ∙ms ∙mol ∙K ; p 代表了压力,MPa;             对应
            炸药点火的影响。大量研究表明,在炸药晶体合成、造                                                                     ∂y
                                                                            -1
            粒和压制成型等不同阶段,PBX 炸药内部均存在微裂                           了应变率,ms ; l 代表了摩擦生热的影响区域,mm。
                                                                               f
            纹 ,且 微 裂 纹 呈 现 复 杂 的 空 间 分 布 和 几 何 形 貌 特                该 热 传 导 模 型 考 虑 了 炸 药 Arrhenius 化 学 反 应
            征 [14-15] 。炸药内部随机分布微裂纹将影响材料动态                               -  E              ∂v x
                                                                (ρ ΔHZe  RT )和摩擦生热 μp        共同作用引起的温度
                                                                  f
            塑 性 变 形 ,进 而 影 响 材 料 内 部 裂 纹 表 面 摩 擦 形 成 热                                    ∂y
            点 [16] 。目前,尽管已有考虑 PBX 炸药晶体颗粒与粘结                     变化。只有裂纹表面的最大剪切应力大于最大静止摩
            剂非均匀性的计算模型           [17-18] ,分析炸药内部结构在动            擦力和裂纹处于闭合状态下,裂纹表面才发生相对滑
            态加载条件下的细观结构演化过程,但是,考虑炸药内                                                                          ∂v x
                                                                动并使材料温度升高。公式中的压力 p 和应变率
            部裂纹非均匀性的计算模型却鲜有报道。                                                                                ∂y
                本研究应用 Visco⁃SCRAM 模型和热点模型,分析                    由 材 料 本 构 方 程(1)计 算 得 到 ,因 此 ,将 其 代 入 公 式
            材料初始裂纹对 HMX 基 PBX 炸药内部微裂纹表面摩                        (2)中,联合公式(3),可以确定材料单元温升。
            擦温升的影响,特别是,详细讨论了初始裂纹特征长度                            2.2  低速撞击 Steven 试验模拟
            和初始裂纹非均匀性分布特征对 HMX 基 PBX 炸药点                            本研究应用 Visco⁃SCRAM 模型对标准的 Steven
            火的影响,并获得了初始裂纹对点火速度阈值的影响                             撞击试验进行数值模拟。整个模型的剖面结构如图 1
            规律,为认识初始裂纹对 HMX 基 PBX 炸药低速撞击                        所示。炸药被放置于钢壳和盖板之间。聚四氟乙烯环
            点火影响提供参考。                                           被放置于炸药、钢壳侧壁和盖板之间。弹体形状是圆
                                                                形。模型各部件的尺寸均与标准的 Steven 撞击试验一
            2  计算模型                                             致。炸药尺寸为 Φ 98 mm × 13 mm,聚四氟乙烯环的
                                                                宽度为 16 mm,盖板的厚度为 3.5 mm。圆形弹的质量
            2.1  Visco⁃SCRAM 模型和热点模型                            为 2 kg,半径为 31 mm。考虑模型的对称性,采用 1/4
                Visco⁃SCRAM 模 型 是 由 多 个 Maxwell 粘 弹 性 单         三维计算模型代替完整结构计算,以节省计算时间。
            元并联和随机微裂纹的损伤单元串联而成。公式(1)
            给出了 Visco⁃SCRAM 材料本构方程:
                        n = 5  S n  c  c ̇
                2Ge ̇  ij ∑  ij n  - 3(  ) 3  S ij
                      -
             ̇
            S =          1 τ  c   a   a                 (1)
             ij
                         1 + (  ) 3
                              a
                  ̇
                                                 -1
            式中,S 代表了材料的偏应力率,MPa∙ms ; G 代表了
                  ij
                                    n
                                         n
            材 料 的 剪 切 模 量 ,MPa; S 和 τ 分 别 代 表 了 第 n 个
                                    ij
            Maxwell 粘 弹 性 单 元 的 偏 应 力 ,MPa,和 松 弛 特 征 时

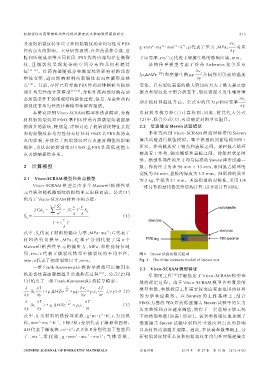

            间 ,ms; c 代 表 了 微 裂 纹 体 元 中 微 裂 纹 的 平 均 半 径 ,        图 1  Steven 试验有限元模型
            mm; a 代表了初始裂纹尺寸,mm。                                 Fig. 1  The finite element model of Steven test
                一维 Frank⁃Kamenetskii 热传导模型可以被用来                 2.3  Visco⁃SCRAM 模型验证
            描述裂纹表面摩擦温升形成热点过程                 [19] 。公式(2)和           早期的工作      [20] 详细描述了 Visco⁃SCRAM 模型参
           (3)给出了一维 Frank⁃Kamenetskii 热传导模型:                    数的标定过程。由于 Visco⁃SCRAM 模型含有复杂的
            ∂  (k  ∂T  )+ ρ ΔHZe - RT E  + μp  ∂v x = ρ c  ∂T  l ≥ y≥ 0 (2)  模型参数,参数标定工作需要较宽应变率范围的材料
            ∂y   f  ∂y  f             ∂y   f  f  ∂t  f          的 力 学 响 应 曲 线 。 在 Bennett 的 工 作 基 础 上 ,结 合

            ∂  (k  ∂T  ) + ρ ΔHZe - RT E  = ρ c  ∂T     (3)     HMX 为基的 PBX 炸药低速撞击 Steven 试验中的压力
            ∂y   s  ∂y   s           s  s  ∂t                   历史曲线和点火速度阈值,获得了一套适用于该工况
                                               -3
            式中, k 为材料的热传导系数,g∙m∙s ∙K; c 为比热                     下的模型参数(如表 1 所示)。该套参数很好地预测了
                                                     i
                   i
                  2
                       -2
                          -1
            容,mm ∙ms ∙K ,下标 f 和 s 分别代表了液相和固相;                   低速撞击 Steven 试验中材料尺寸效应对点火的影响
                               2
                                 -2
            ΔH 代表了爆轰热,m ∙s ; Z, E 和 R 分别代表了指前因                  以及材料内部温升规律。因此,在该套参数基础上,分
                                               -1
                                        -2
                  -1
                                   2
            子 ,ms ,活 化 能 ,g ∙ mm ∙ ms ∙ mol ;气 体 常 数 ,          析初始裂纹特征长度和初始裂纹非均匀性对低速撞击
            CHINESE JOURNAL OF ENERGETIC MATERIALS              含能材料               2019 年  第 27 卷  第 10 期 (812-818)
   77   78   79   80   81   82   83   84   85   86   87
