Page 24 - 《含能材料》火工品技术合集 2015~2019

478 王万军，孙秀娟，张雷，雷凡，郭菲，杨爽，付秋菠

a. t =206 ns

b. t =304 ns

c. t =336 ns

d. t =492 ns

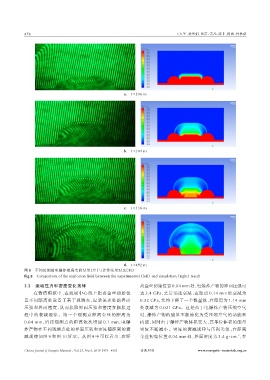

图 8 不同时刻的电爆炸流场实验结果（左）与计算结果对比（右）
Fig.8 Comparison of the explosion field between the experimental（left）and simulation（right）result

3.3 流场压力和密度变化规律 离金丝初始位置 0.04 mm 处，电爆炸产物的界面压强可
在数值模拟中，在流场中心线上距离金丝初始位 达 2.4 GPa，之后迅速衰减，在距离 0.14 mm 处衰减为
置不同距离处设置了若干观测点，记录该点处的界面 0.22 GPa，大约下降了一个数量级，在距离为 1.14 mm
压强和界面密度，从而获取界面压强和密度在膨胀过 处衰减为 0.021 GPa。这是由于电爆炸产物压缩空气
程中的衰减规律。第一个观测点距离金丝的距离为 时，爆炸产物的能量不断转化为受压缩空气的动能和
0.04 mm，后续观测点的距离依次增加 0.1 mm，电爆 内能，同时由于爆炸产物体积变大，其单位体积的能量
炸产物在不同观测点处的界面压强和密度随距离的衰 密度不断减小。密度的衰减规律与压强类似，在距离
-3
减规律如图 9 和图 10 所示。从图 9 中可以看出，在距 金丝初始位置 0.04 mm 处，界面密度为 3.4 g·cm ，在

Chinese Journal of Energetic Materials，Vol.27, No.6, 2019（473-480） 含能材料 www.energetic-materials.org.cn
