Page 94 - 《含能之美》2019封面论文

FOX‐7 基 浇 注 型 PBX 安 全 性 能 947

在烤燃试验中的响应程度。而且 FOX‐7 的转晶吸热
能够减缓 PBX 内部温度上升速率，使其在快速烤燃、
慢 速 烤 燃 试 验 中 的 响 应 时 间 分 别 延 长 了 58.8%、
-1
18.5%，并通过了升温速率为 3.3 ℃·h 的 EIS 缓慢升
温试验考核。
（2）相较于原材料 FOX‐7，重结晶后的 FOX‐7 颗
粒 对 降 低 单 质 HMX 以 及 浇 注 PBX 摩 擦 感 度 效 果 更
好。要取得显著的降感效果，重结晶 FOX‐7 的添加量
需达到 50%。在浇注 PBX 中，应尽量使用晶体品质更

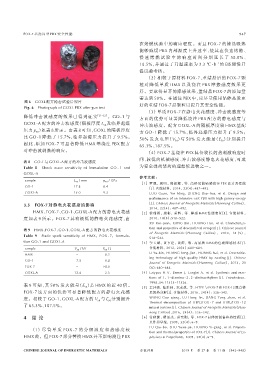

图 6 GOXL 配方枪击试验后照片
Fig. 6 Photograph of GOXL PBX after gun test 好的重结 FOX‐7 晶颗粒以提升其安全性能。
（3）单质 FOX‐7 在静电火花感度、冲击波感度等
降 低 冲 击 波 感 度 的 效 果 已 得 到 证 实 ［21-22］ 。 GO‐1 与 方面的优势可显著降低浇注 PBX 配方的静电感度与
GOXL‐A 配方的冲击波感度（隔板厚度 L 及临界起爆 冲击波感度。配方 GOXL‐A 的隔板厚度较 HMX 基配
50
压力 p ）如表 8 所示。由表 8 可知，GOXL 的隔板厚度 方 GO‐1 降低了 15.7%，临界起爆压力提升了 9.5%；
50
比 GO‐1 降 低 了 15.7%，临界起爆压力提升了 9.5%。
50% 发 火 电 压（V ）与 50% 发 火 能 量（E ）分 别 提 升
50
50
因此，添加 FOX‐7 可显著降低 HMX 基浇注 PBX 配方
65.3%、187.5%。
对冲击波刺激的响应。 （4）FOX‐7 基浇注 PBX 具备较长的热刺激响应时
间、较低的机械感度、冲击波感度静电火花感度，可成
表 8 GO‐1 与 GOXL‐A 配方的冲击波感度
Table 8 Shock wave sensitivity of formulation GO ‐ 1 and 为安全弹药装药的理想候选物之一。
GOXL‐A
参考文献：
sample L 50 / mm p 50 / GPa
［1］ 罗观，殷明，郑保辉，等 . 高格尼能钝感浇注 PBX 设计及性能
GO‐1 17.8 8.4 ［J］. 含能材料，2014，22（4）：487-492.
GOXL‐A 15.0 9.2 LUO Guan，Yin Ming，ZHENG Bao ‐ hui，et al. Design and
performance of an intensive cast PBX with high gurney energy
3.5 FOX⁃7 对静电火花感度的影响 ［J］. Chinese Journal of Energetic Materials（Hanneng Cailiao），
2014，22（4）：487-492.
HMX、FOX‐7、GO‐1、GOXL‐A 配方的静电火花感 ［2］ 徐瑞娟，康彬，黄辉，等 . 降感 HMX 性能表征［J］. 含能材料，
度如表 9 所示。FOX‐7 具有极低的静电火花感度，由 2010，18（5）：518-522.
XU Rui ‐ juan，KANG Bin，HUANG Hui，et al. Characteriza‐
表 9 HMX、FOX‐7、GO‐1、GOXL‐A 配方的静电火花感度 tion and properties of desensitized octogen［J］. Chinese Journal
of Energetic Materials（Hanneng Cailiao）， 2010， 18（5）：
Table 9 Static spark sensitivity of HMX，FOX ‐ 7，formula‐ 518-522.
tion GO‐1 and GOXL‐A ［3］ 李玉斌，黄亨建，黄辉，等 . 高品质 HMX 的包覆降感技术［J］.
sample V 50 / kV E 50 / J 含能材料，2012，20（6）：680-684.
HMX - 0.2 LI Yu‐bin，HUANG heng‐jian，HUANG hui，et al. Desensitiz‐
ing technology of high quality HMX by coating［J］. Chinese
GO‐1 7.5 0.8
Journal of Energetic Materials（Hanneng Cailiao），2012，20
FOX‐7 - >8.0 （6）：680-684.
GOXL‐A 12.4 2.3 ［4］ Latypov N V，Bemm J，Langlet A，et al. Synthesis and reac‐
tions of 1，1 ‐ diamino ‐ 2，2 ‐ dinitroethylene［J］. Tetrahedron，
1998，54：11525-11536.
表 9 可知，其 50% 发火能量（E ）是 HMX 的近 40 倍。 ［5］ 王国强，陆洪林，党永战，等 . HTPE 与 FOX‐7 和 FOX‐12 混合体
50
FOX‐7 这方面的优势可显著降低配方的静电火花感 系的热分解［J］. 含能材料，2016，24（4）：336-342.
度。相较于 GO‐1，GOXL‐A 配方的 V 与 E 分别提升 WANG Guo ‐qiang，LU Hong ‐lin，DANG Yong ‐zhan，et al.
50
50
Thermal decomposition of HTPE/FOX ‐ 7 and HTPE/FOX ‐ 12
了 65.3%、187.5%。 mixed systems［J］. Chinese Journal of Energetic Materials（Han⁃
neng Cailiao），2016，24（4）：336-342.
4 结 论 ［6］ 付秋菠，舒远杰，黄奕刚，等 . FOX‐7 晶体的制备和热性质［J］.
火炸药学报，2009，32（4）：6-9.
FU Qiu‐bo，SHU Yuan‐jie，HUANG Yi‐gang，et al. Prepara‐
（1）尽 管 单 质 FOX ‐ 7 的 分 解 温 度 和 热 感 度 较
tion and thermal properties of FOX‐7［J］. Chinese Journal of Ex⁃
HMX 差。但 FOX‐7 部分替换 HMX 并不影响浇注 PBX plosives & Propellants，2009，32（4）：6-9.

CHINESE JOURNAL OF ENERGETIC MATERIALS 含能材料 2019 年 第 27 卷 第 11 期 （942-948）
