Page 54 - 《含能材料》火工品技术合集 2015~2019
P. 54

多 层 Al/Ni 含 能 薄 膜 在 电 容 放 电 激 励 下 的 能 量 释 放 特 性 和 规 律                                             159

            式中,E  output 为换能元电爆的输出能量,J;I(t)和 U(t)为              η 为 薄 膜 密 度 与 材 料 体 密 度 的 比 值 ,取 0.9;Q=
                                                                          -1
            电爆过程中换能元两端的电流、电压随时间变化的函                             1134.6 J·g 为使用差示扫描量热法(DSC)测出的 Al/
            数;t 和 t 为换能元电爆开始和结束时刻,s;S 为换能元                      Ni 含能薄膜化学反应放热量             [15] ;对于 NiCr 薄膜换能
                0
            桥区电爆面积,即图 6a 右侧使用红框标示出的电爆区                          元,由于电爆时没有化学反应参与,因此 Q=0,即输出
                                                          -3
                  2
            域,cm ;d 为薄膜厚度,cm;ρ 为材料体密度,g·cm ;                    能量的第二项为零。










                                                     a.  Al/Ni RMFs initiator











                                                      b.  NiCr film initiator

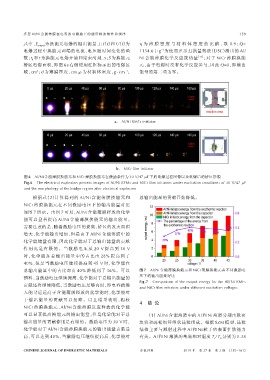

            图 6  Al/Ni 含能薄膜换能元和 NiCr 薄膜换能元在激励条件为 30 V/47 μF 下的电爆过程图像以及电爆后的桥区形貌
            Fig.6  The electrical explosion process images of Al/Ni RFMs and NiCr film initiators under excitation conditions of 30 V/47 μF
            and the morphology of the bridge region after electrical explosion

                根据式(2)计算得到的 Al/Ni 含能薄膜换能元和                      总输出能量的贡献开始降低。
            NiCr 薄膜换能元在不同激励电压下的输出能量对比
            如图 7 所示。由图 7 可见,Al/Ni 含能薄膜释放的化学
            能可以显著提高 Al/Ni 含能薄膜换能元的输出能量。
            需要注意的是,随着激励电压的提高,桥区的发火面积

            增大、化学能输出增加,但是由于 Al/Ni 含能薄膜中的
            化学能储量有限,因此化学能对于总输出能量的贡献
            作 用 也 是 有 限 的 。 当 激 励 电 压 从 20 V 提 高 到 30 V

            时 ,化学能在总输出能量中的占比由 28% 提高到了
            40%,但是当激励电压继续提高到 45 V 时,化学能在
            总输出能量中的占比却由 40% 降低到了 36%。可以                         图 7  Al/Ni 含能薄膜换能元和 NiCr 薄膜换能元在不同激励电
                                                                压下的输出能量对比
            预料,当激励电压继续提高,化学能对于总输出能量的
                                                                Fig.7  Comparison of the output energy for the Al/Ni RMFs
            贡献还将继续降低,当激励电压足够高时,即电容的输
                                                                and NiCr film initiators under different excitation voltages
            入能量远远高于含能薄膜释放的化学能时,化学能对
            于 输 出 能 量 的 贡 献 可 以 忽 略 。 以 上 结 果 表 明 ,相 较
                                                                4   结 论
            NiCr 薄膜换能元,Al/Ni 含能薄膜反应释放的化学能
            可以显著提高换能元的输出能量,但是化学能对于总                                 (1)Al/Ni 含能薄膜中的 Al 和 Ni 薄膜分别由致密
            输出能量的贡献作用是有限的。激励电压为 30 V 时,                         块状和疏松细纤维状晶粒组成。根据 SZM 模型,晶粒
            化学能对于 Al/Ni 含能薄膜换能元的输出能量贡献最                         结构主要与溅射过程中 Al 和 Ni 粒子的表面扩散能力
            高,可以达到 40%,当激励电压继续提高后,化学能对                          有关。Al 和 Ni 薄膜的基底相对温度 T /T 分别为 0.38
                                                                                                  s
                                                                                                     m
            CHINESE JOURNAL OF ENERGETIC MATERIALS              含能材料                2019 年  第 27 卷  第 2 期 (155-161)
   49   50   51   52   53   54   55   56   57   58   59
