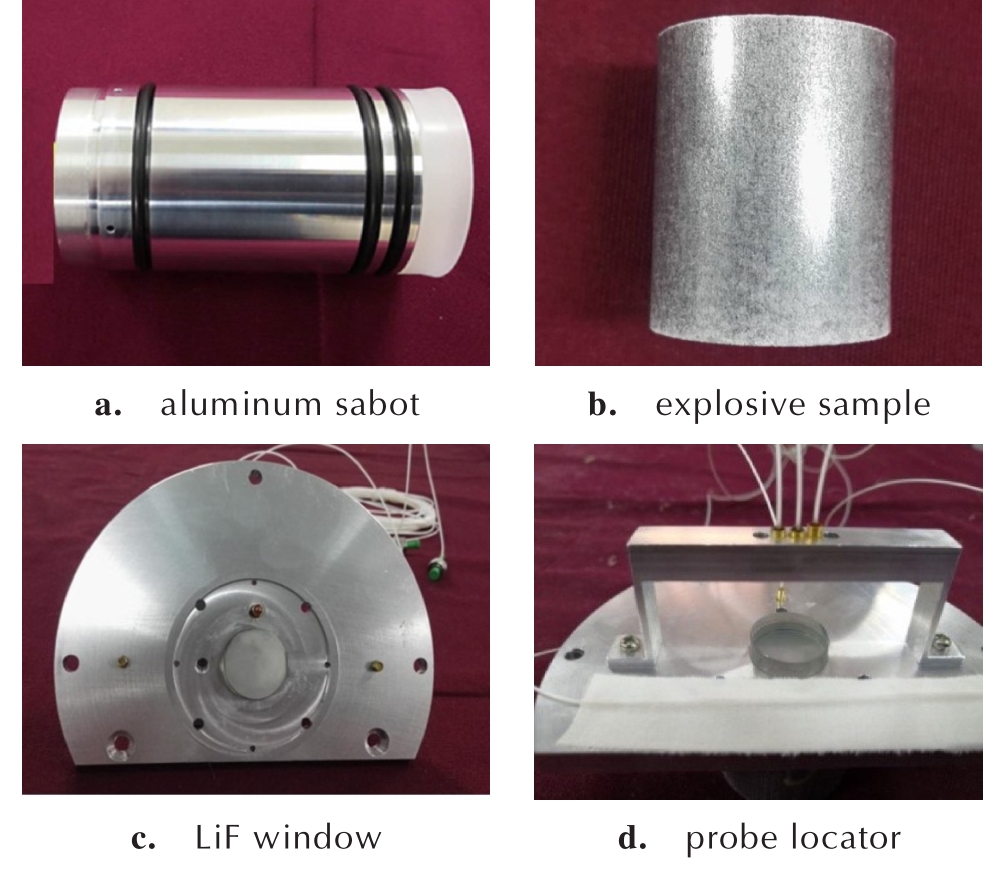

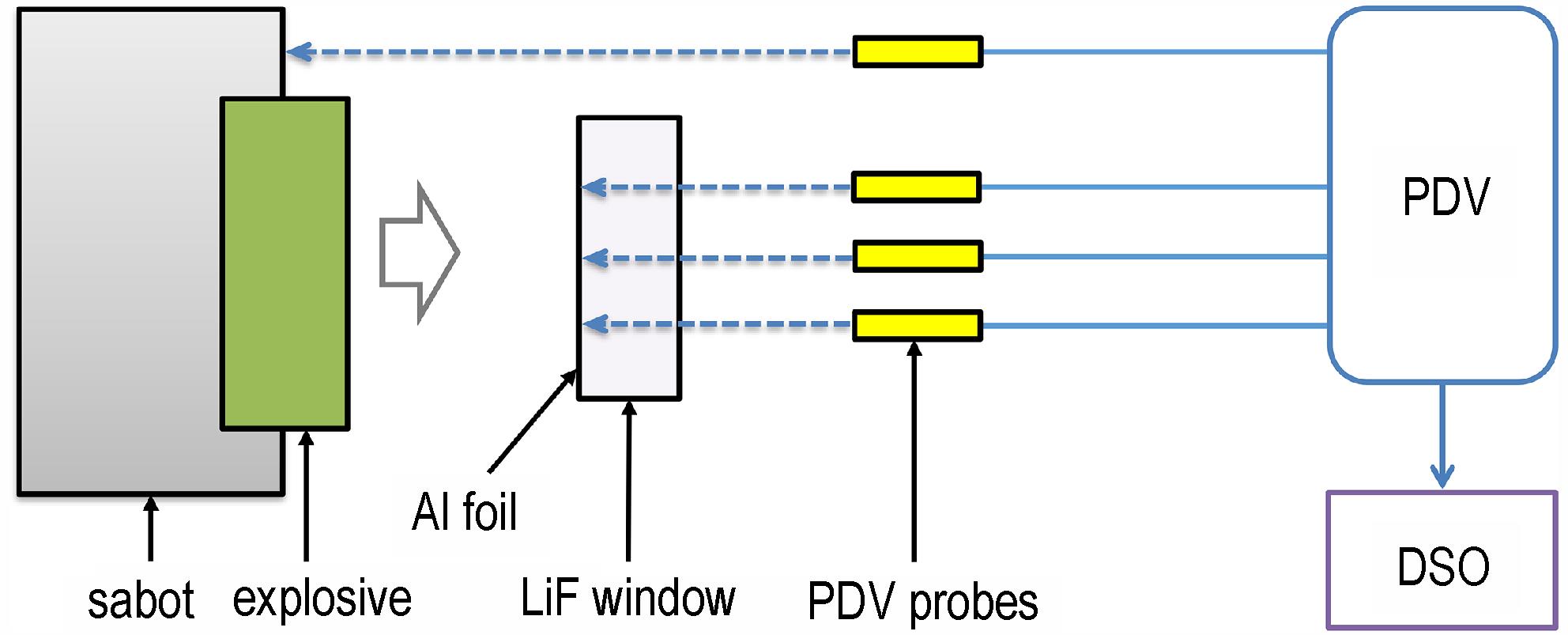

摘要:为了研究铝粉对黑索今（RDX）基含铝炸药冲击起爆性能的影响，采用基于反向撞击法的炸药冲击起爆性能测试方法，对铝粉含量分别为0、15%和30%的3种RDX基含铝炸药（RDX/Al）的冲击起爆性能进行了对比研究。该测试方法采用火炮加载平台驱动炸药样品撞击LiF窗口，并利用光子多普勒测速仪测量了炸药与窗口界面粒子速度的变化历程。实验结果表明，该测试方法具有较高的测试精度（3%）和时间分辨率（5 ns），且对炸药样品的制备要求较低。在相同加载条件下，铝粉含量越高，含铝炸药冲击起爆反应增长越慢，与RDX炸药相比，铝粉含量为30%的RDX基含铝炸药的界面粒子速度达到峰值所需的反应时间增加了47%，表明铝粉的加入使得炸药冲击波感度明显降低，铝粉在含铝炸药冲击起爆过程中主要起到能量稀释的作用。

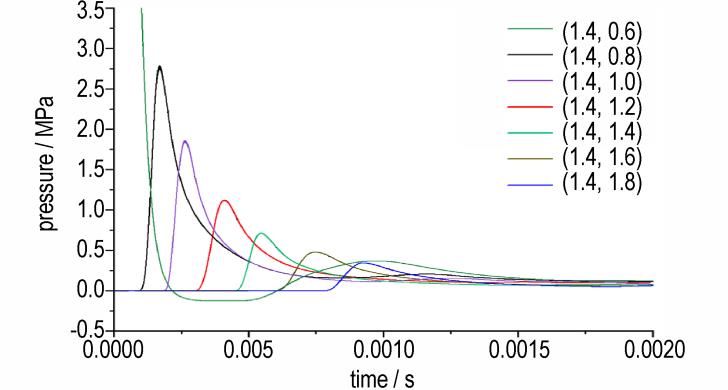

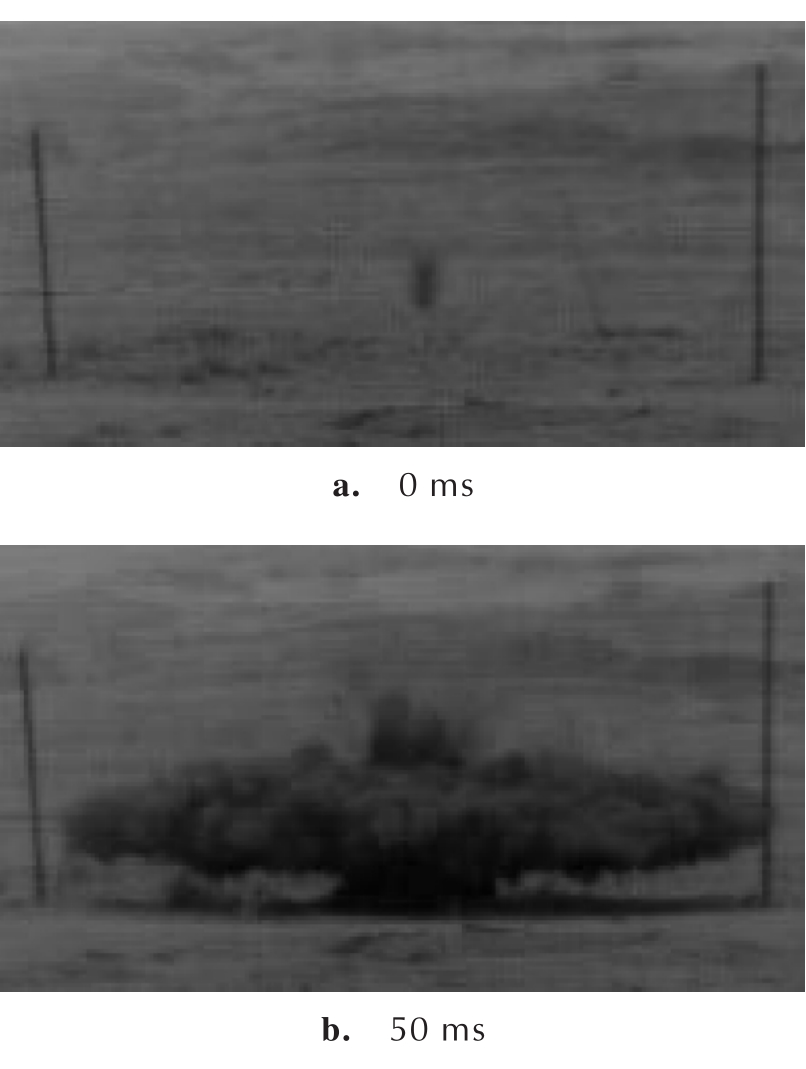

摘要:为了研究落速 1000 m·s^-1条件下的燃料分散和爆轰过程，建立了燃料分散爆轰的计算仿真模型，以静态燃料分散及云雾爆轰实验结果作为数值方法进行了验证，分析了2 kg环氧丙烷燃料在高落速条件下分散爆轰的温度、压力随时间变化规律。结果发现：落速1000 m·s^-1条件下，数值模拟得到了云雾形态、浓度场随时间和空间的分布规律，云雾形态大致呈扇形，浓度随距离增加逐渐降低，最终达到稳定分布，云雾径向半径可达2.24 m，同时得到云雾爆轰过程及爆轰压力场、温度场的影响规律，起爆后形成弧形波阵面向外扩散且温度压力不断衰减。数值模拟结果与实验相吻合，为高落速云爆武器系统的安全设计提供了新途径。

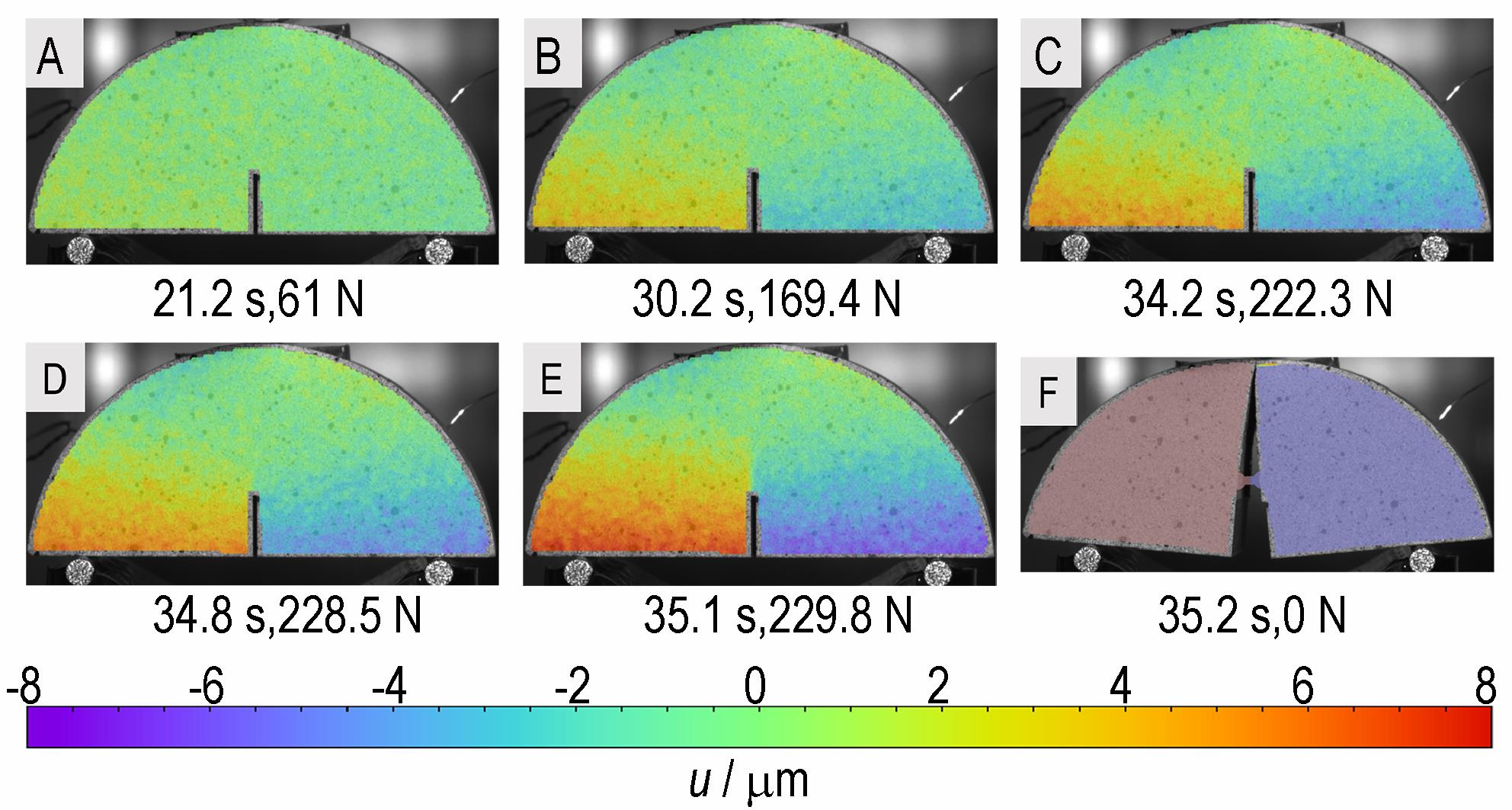

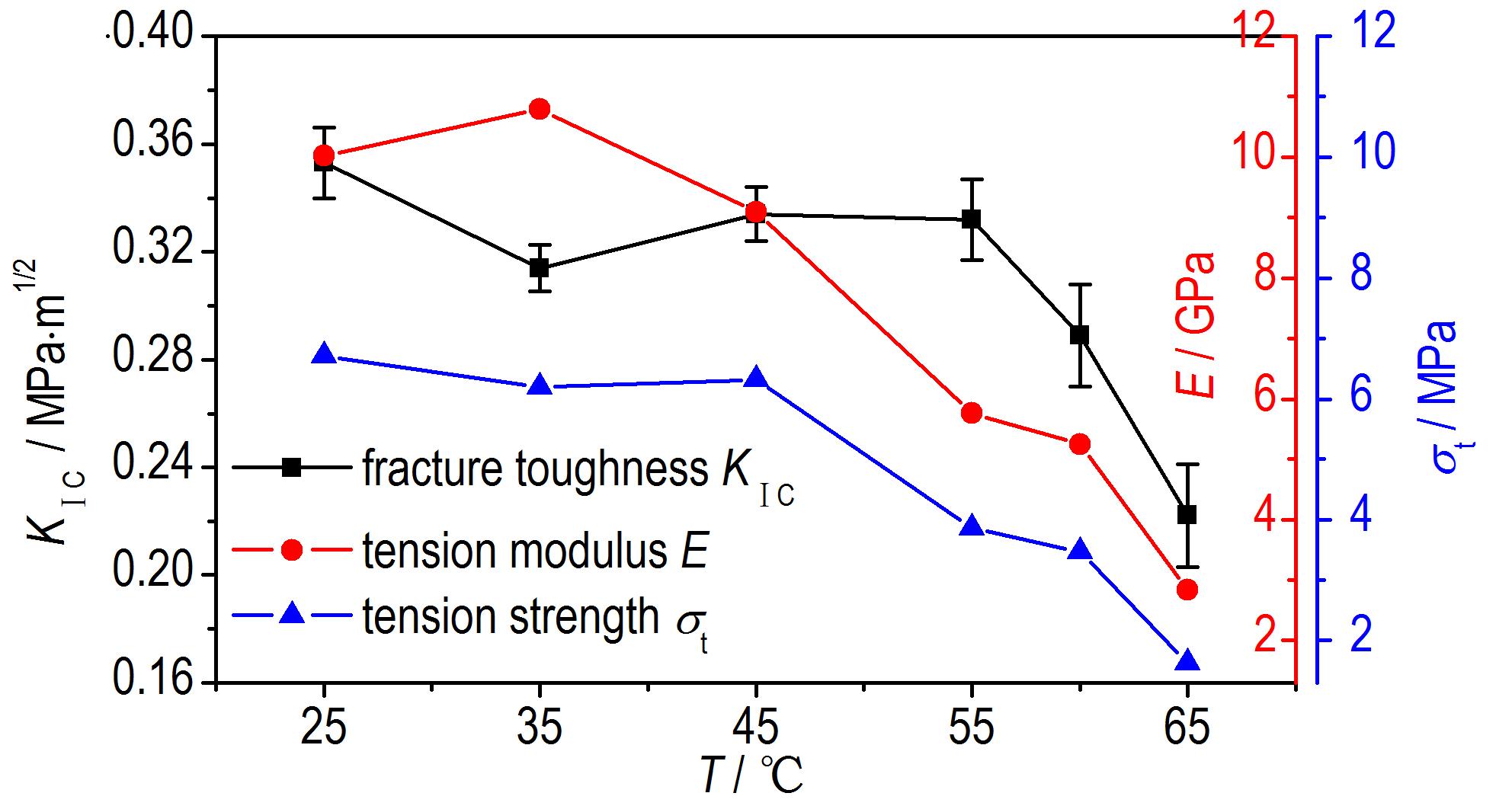

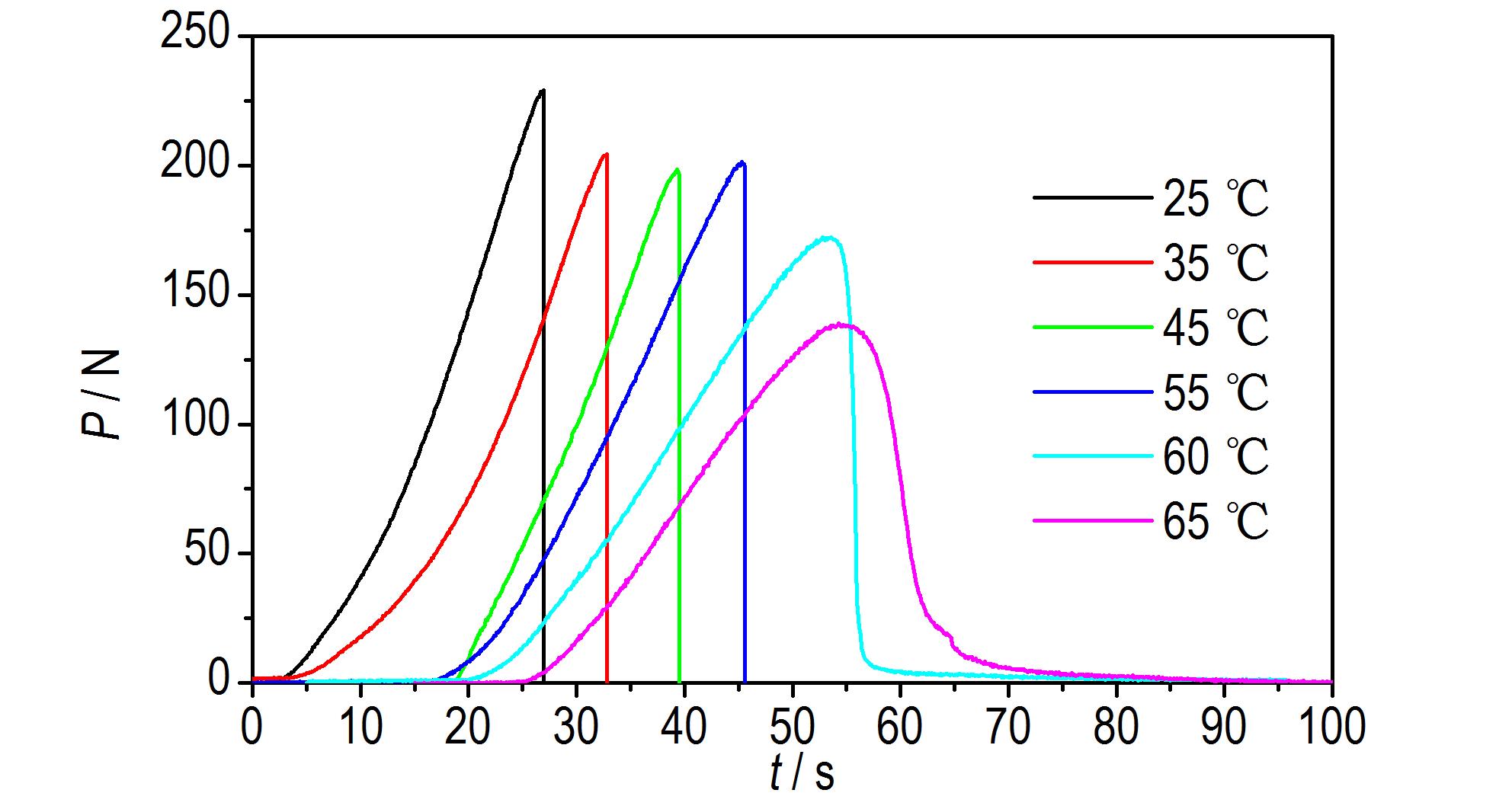

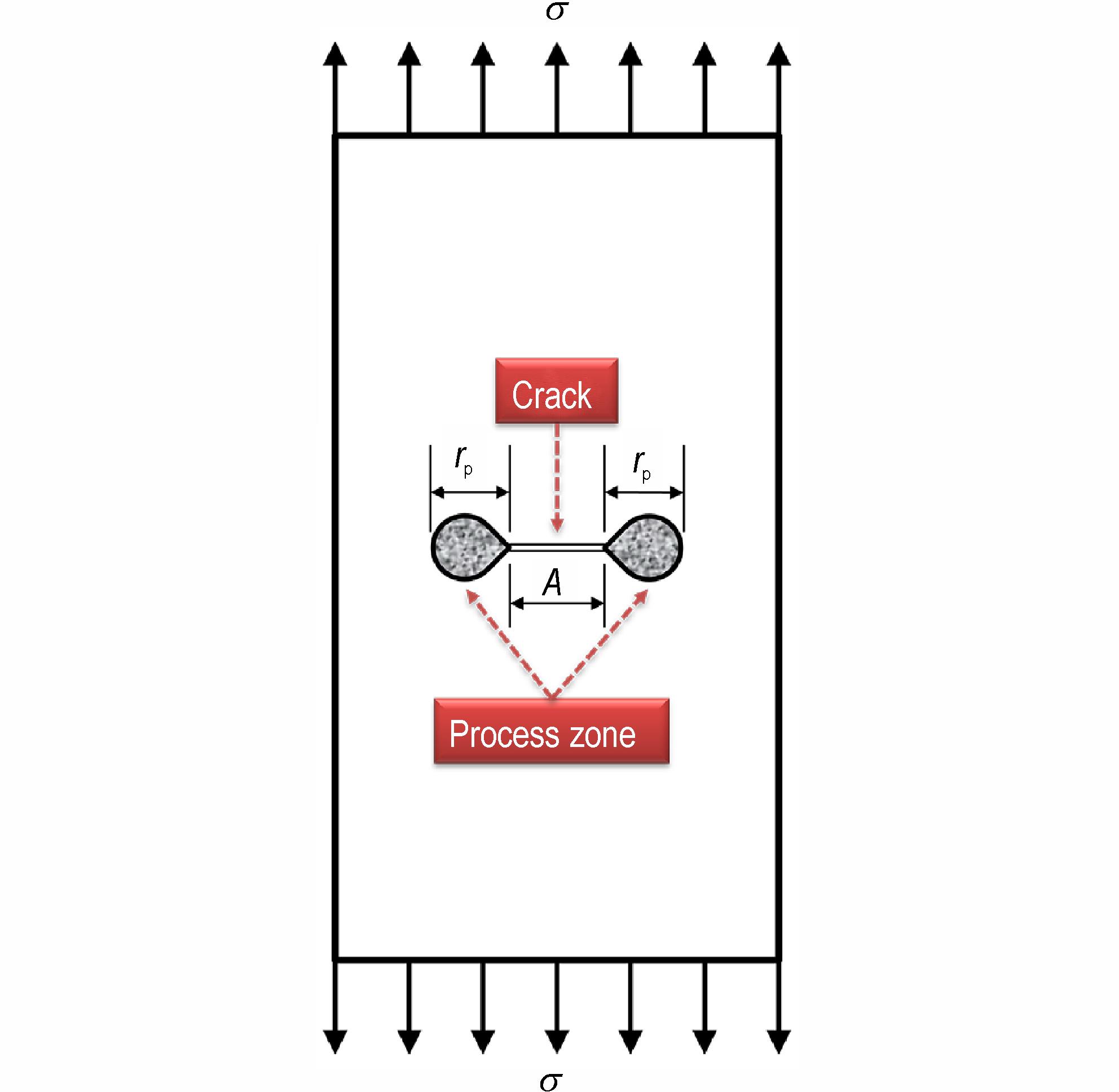

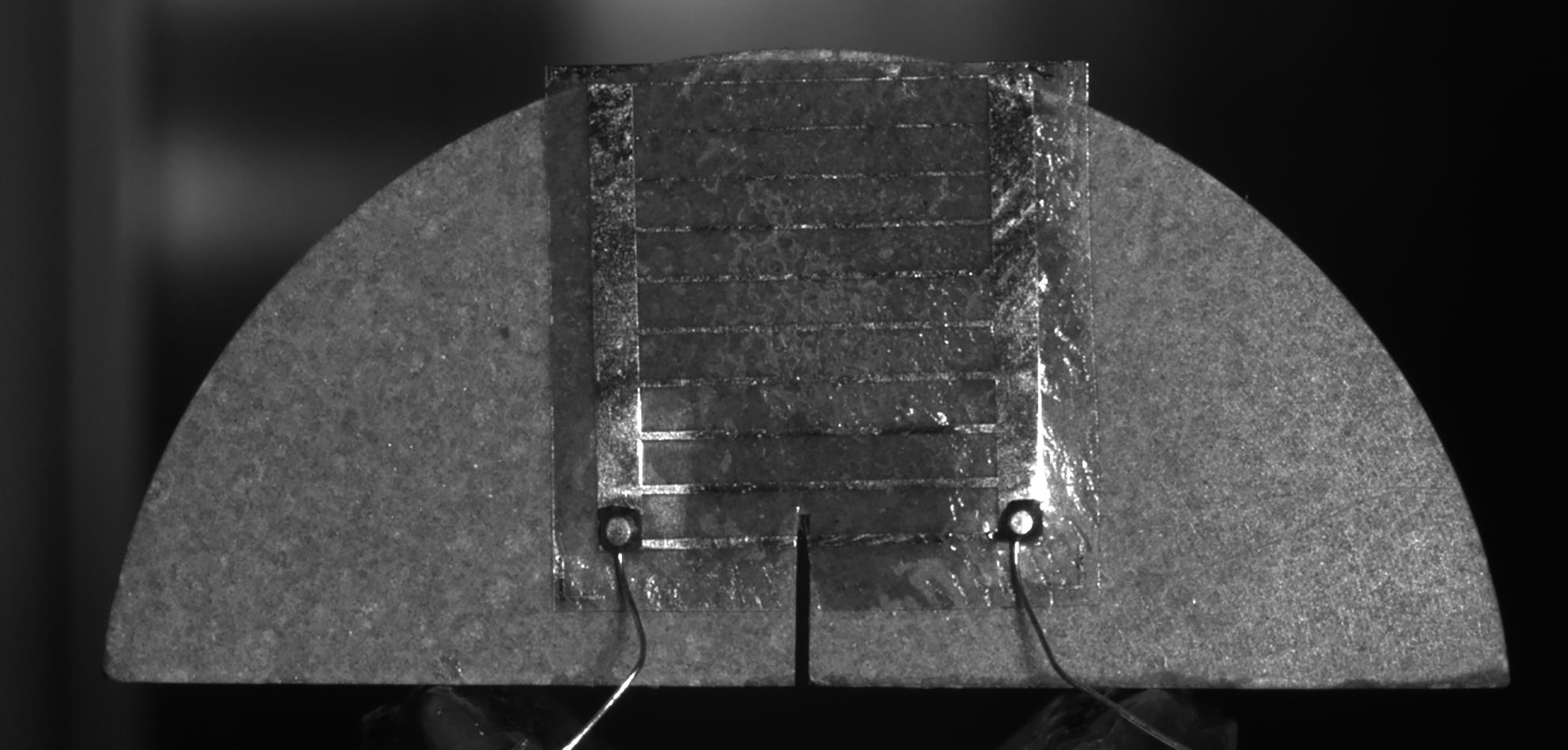

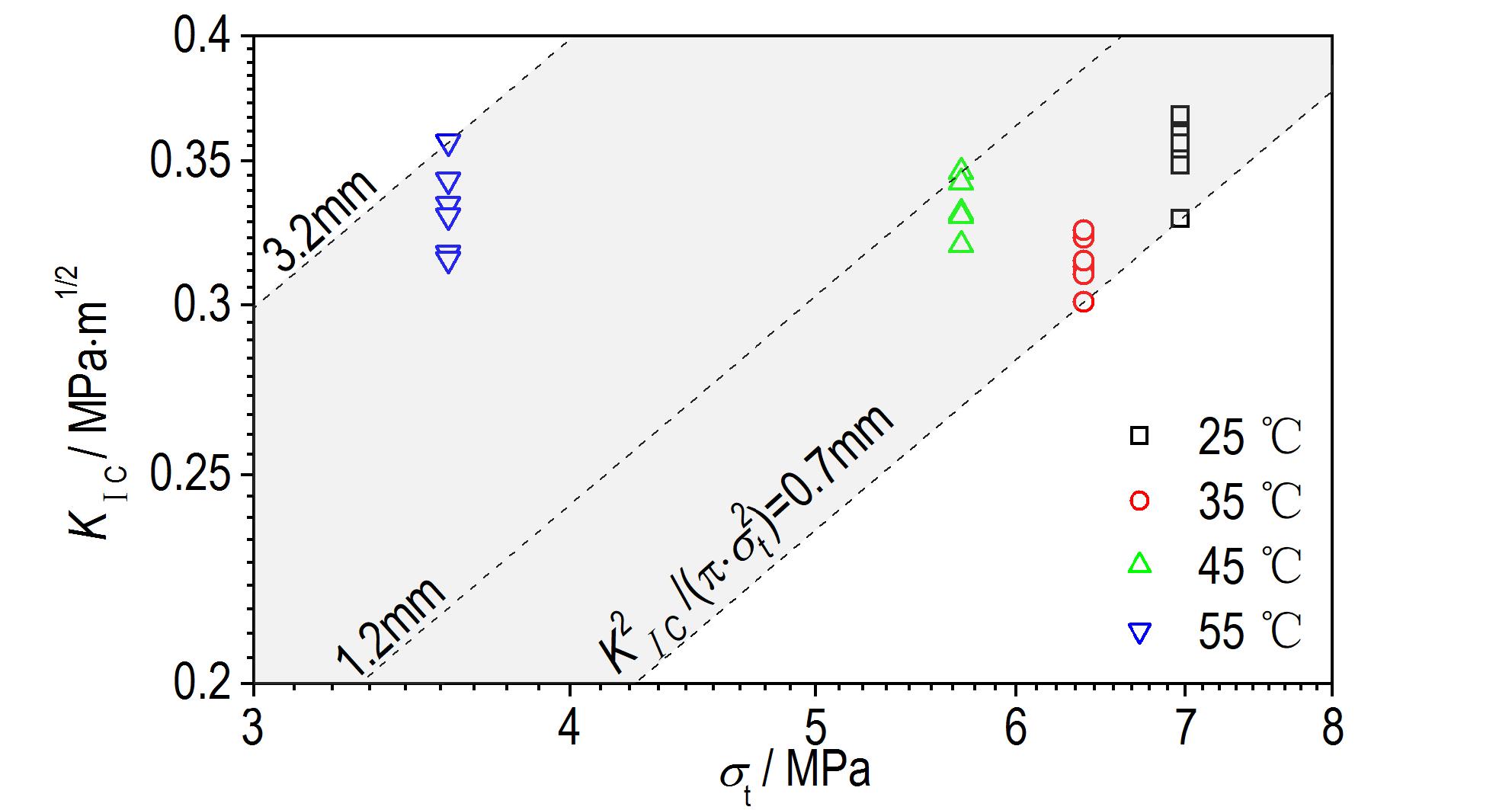

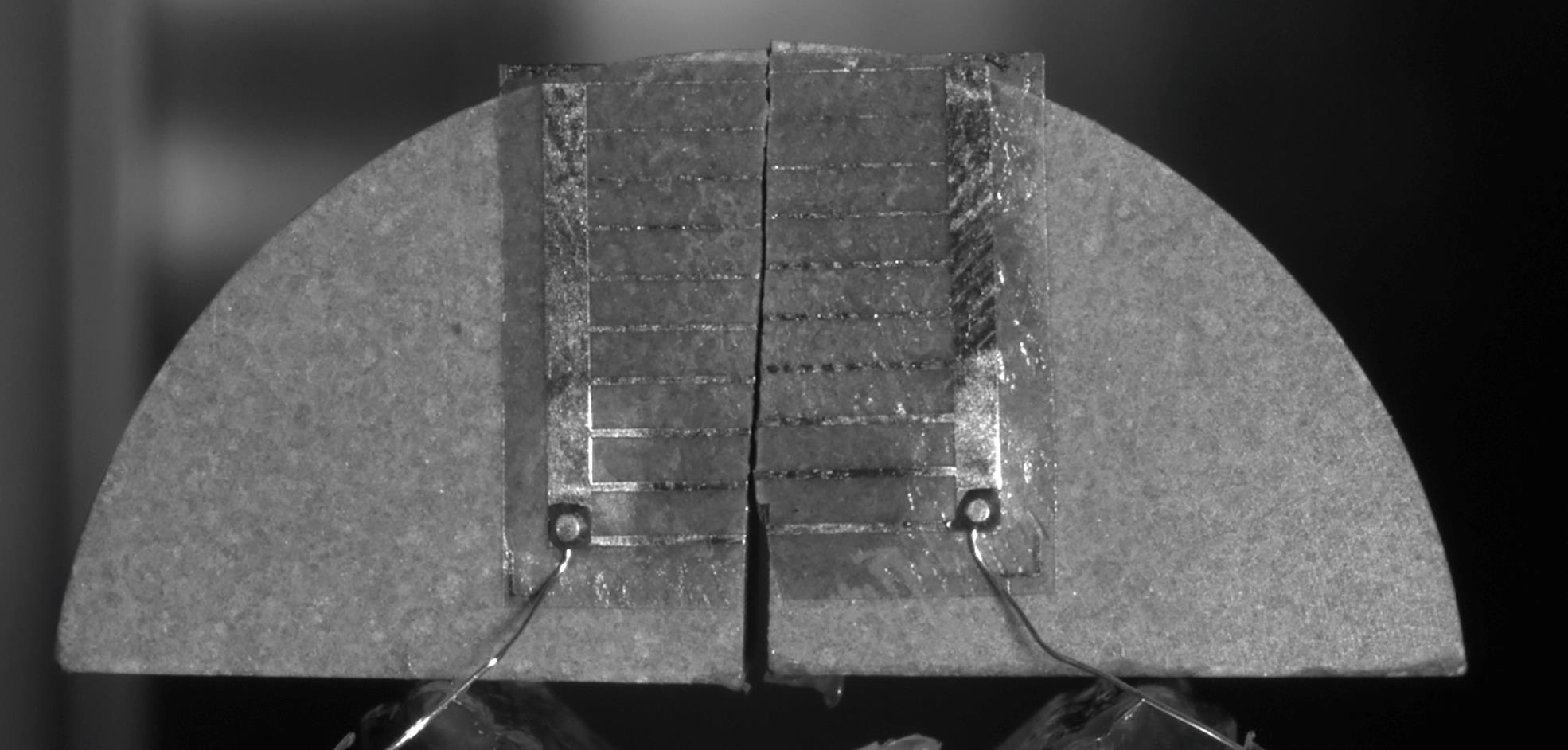

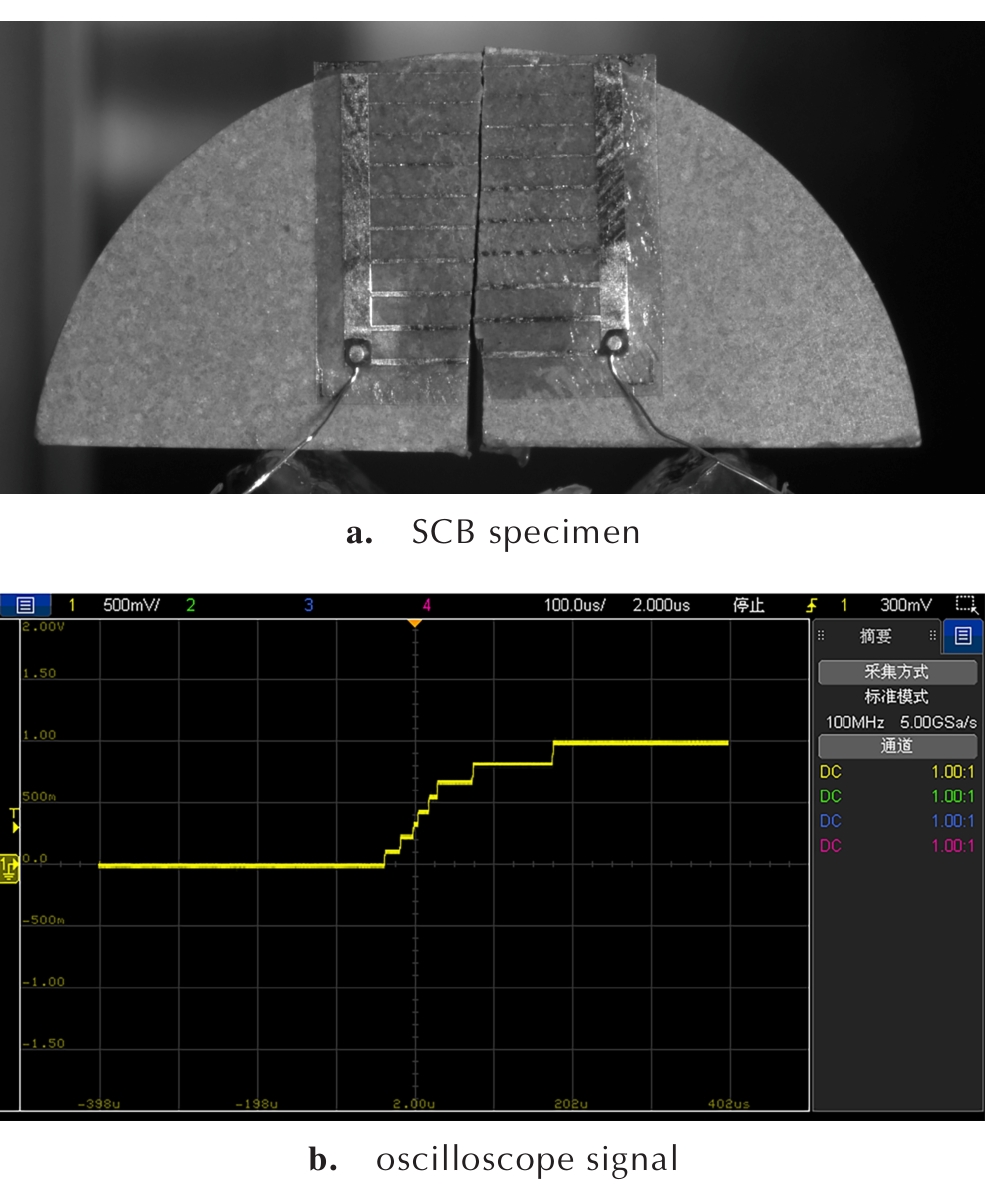

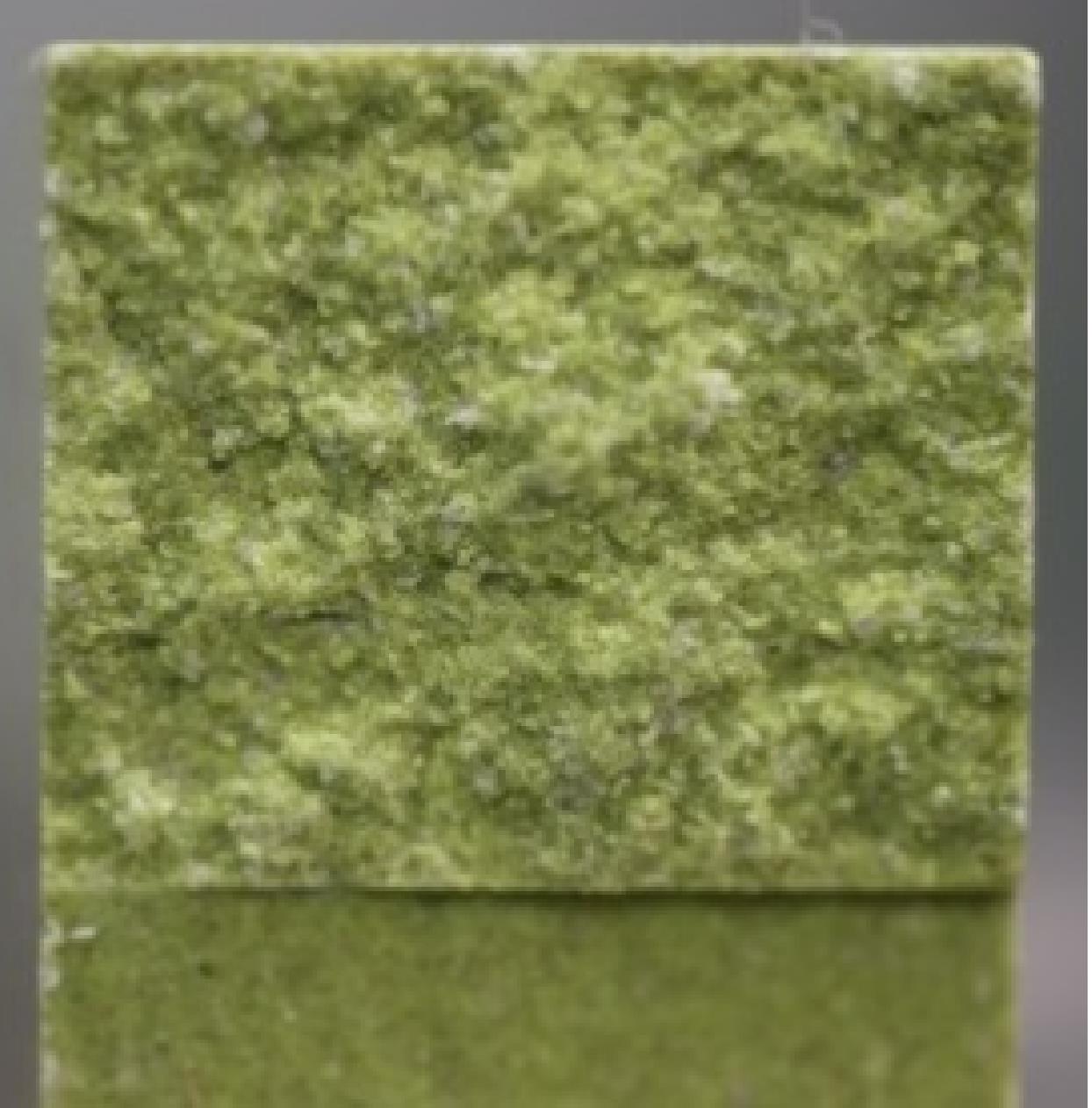

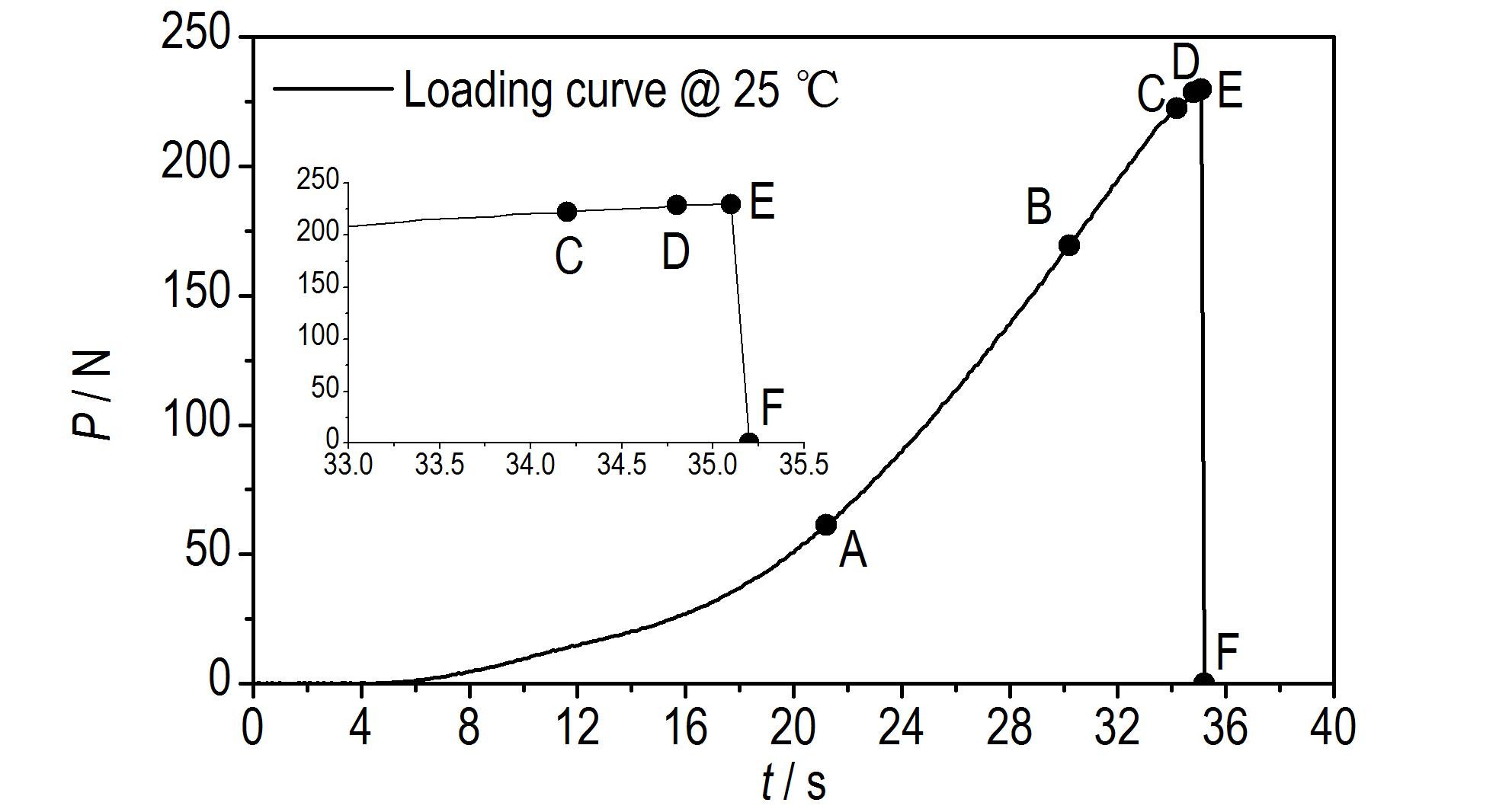

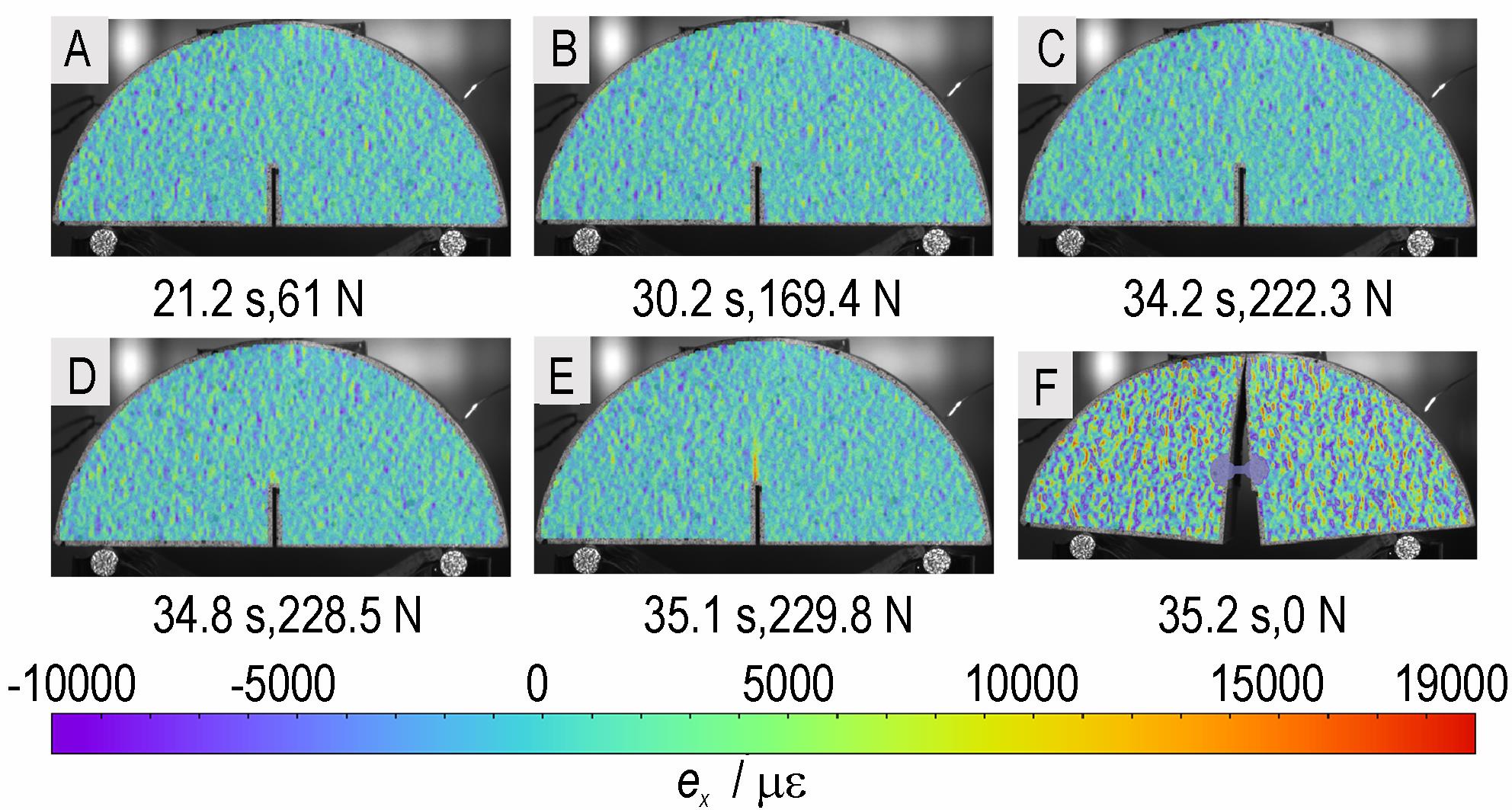

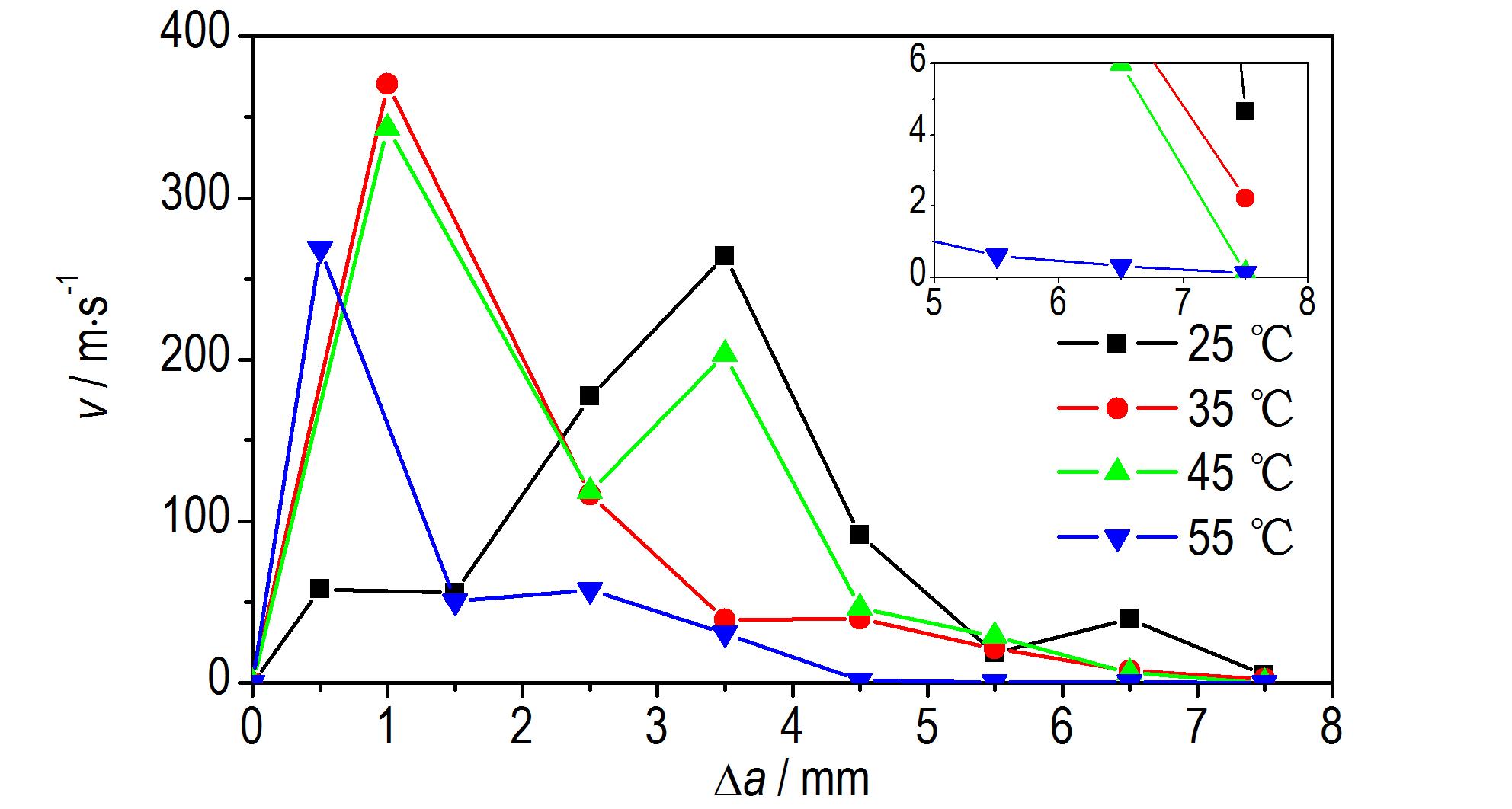

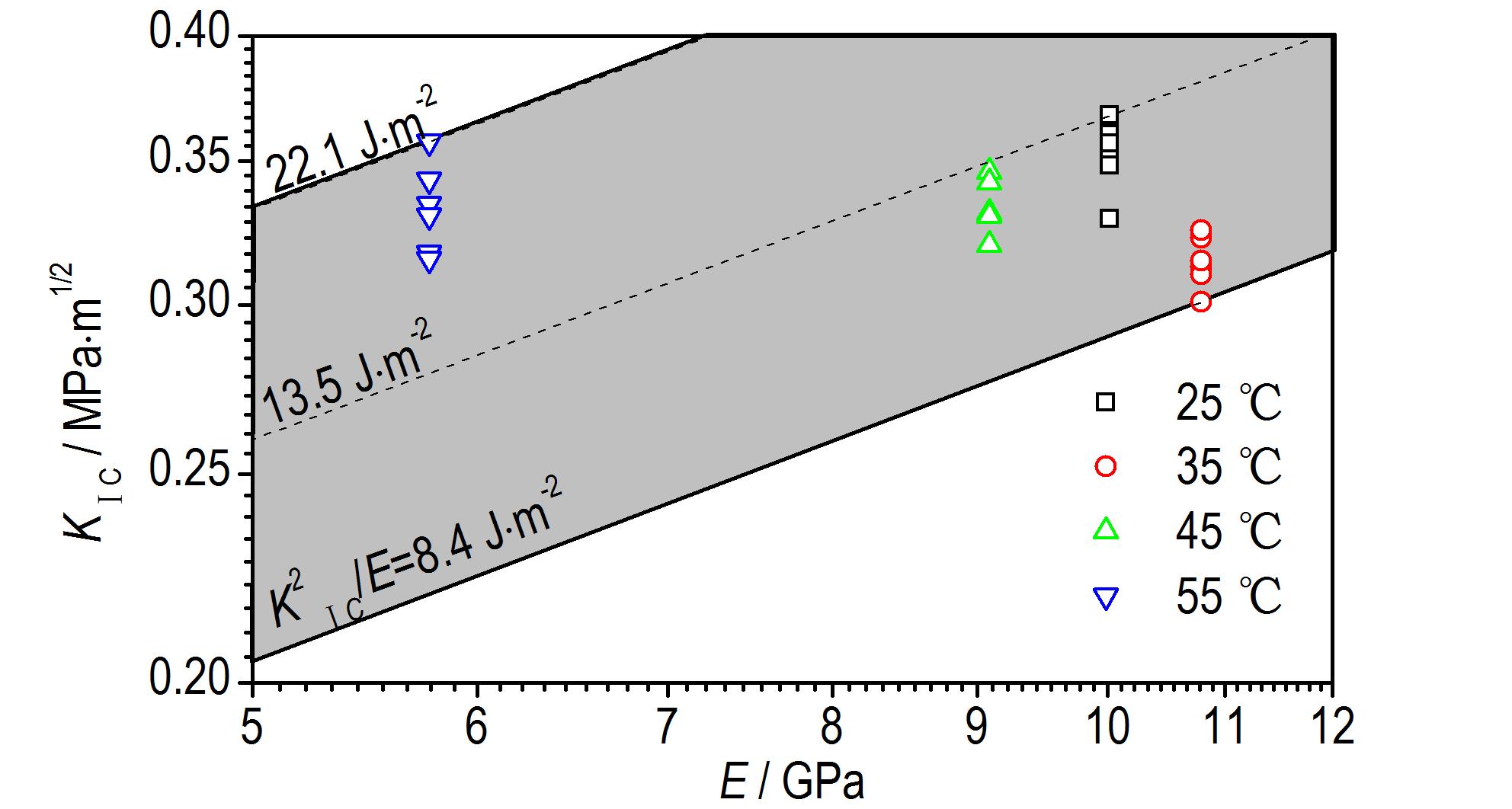

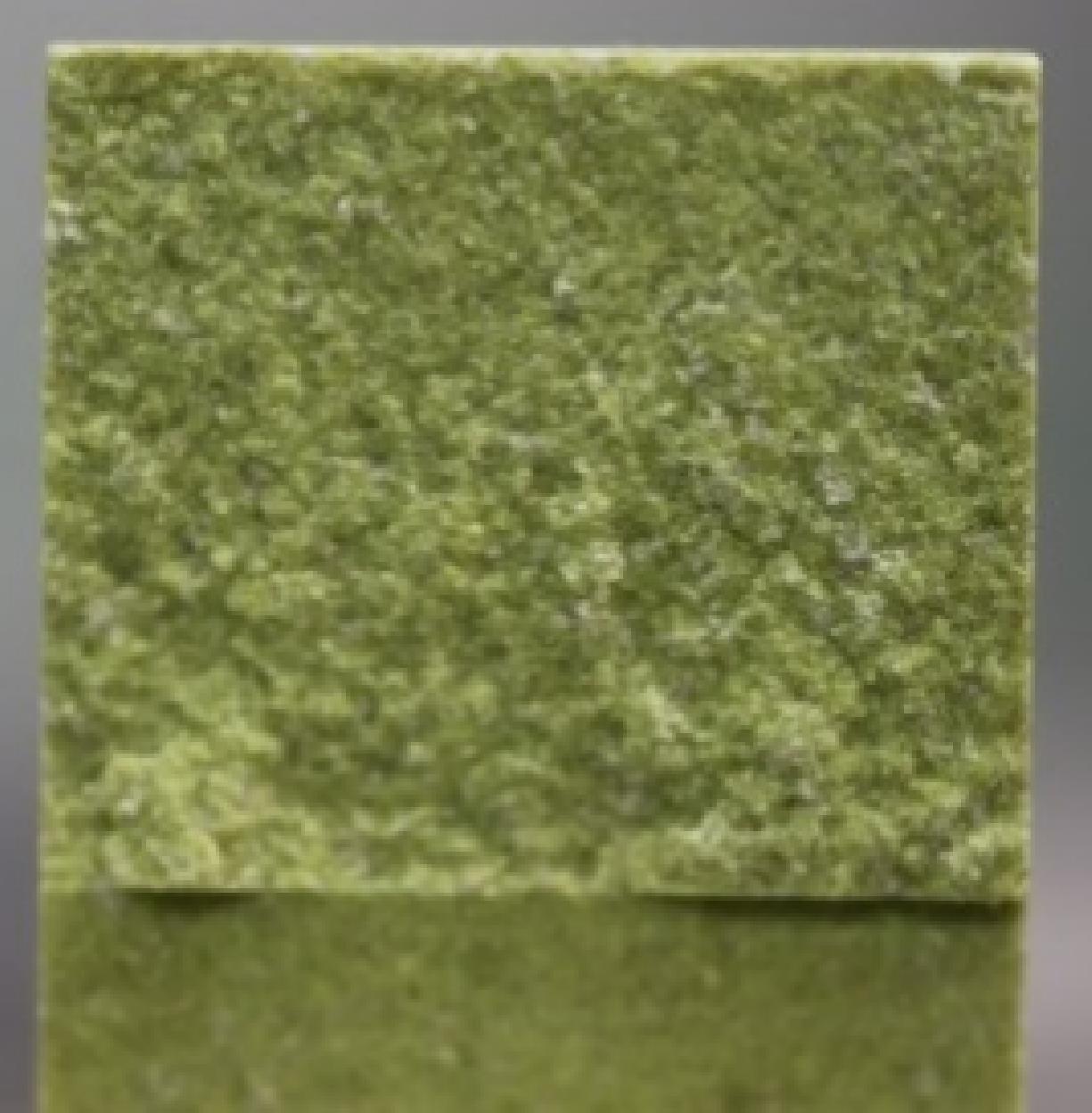

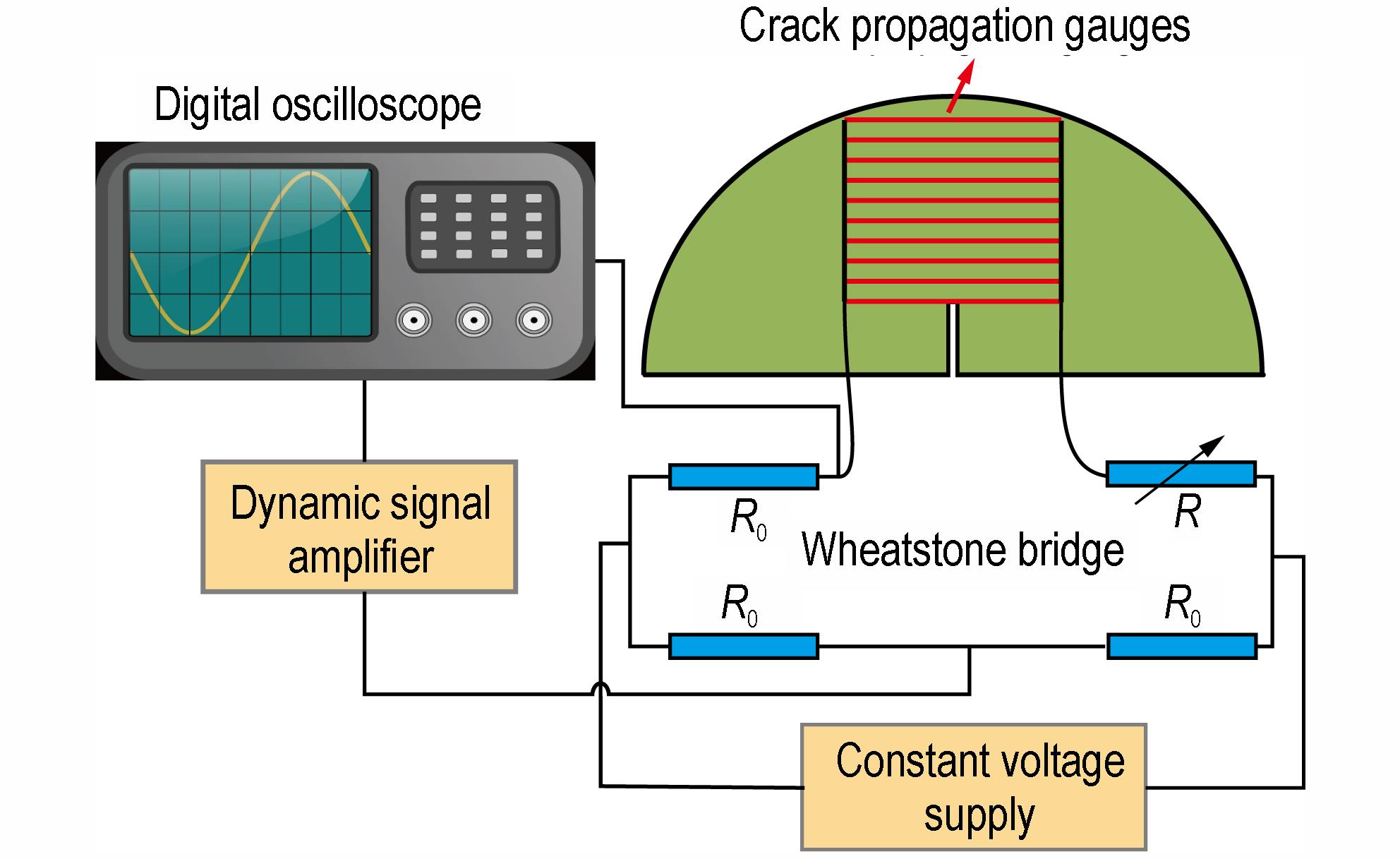

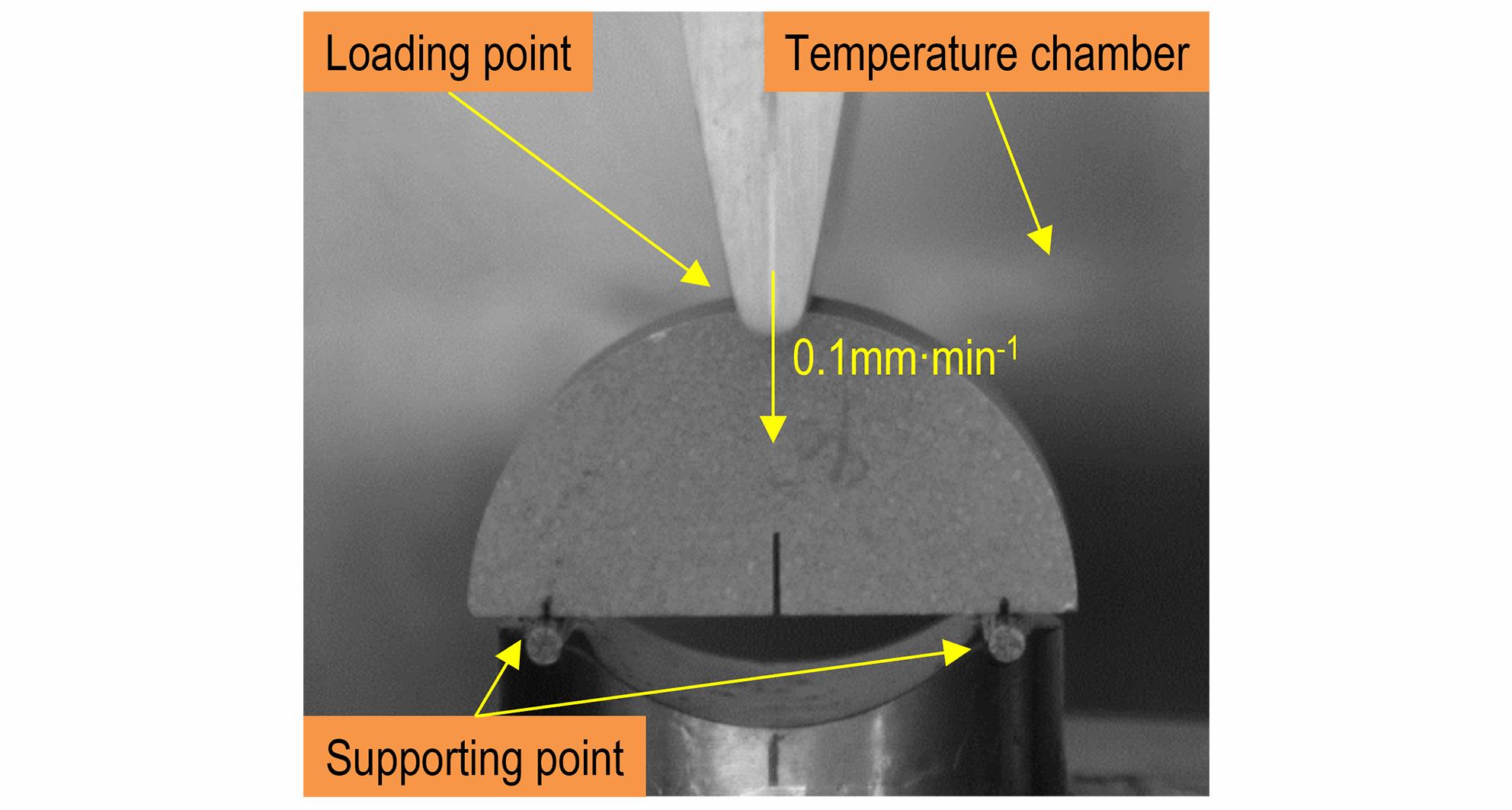

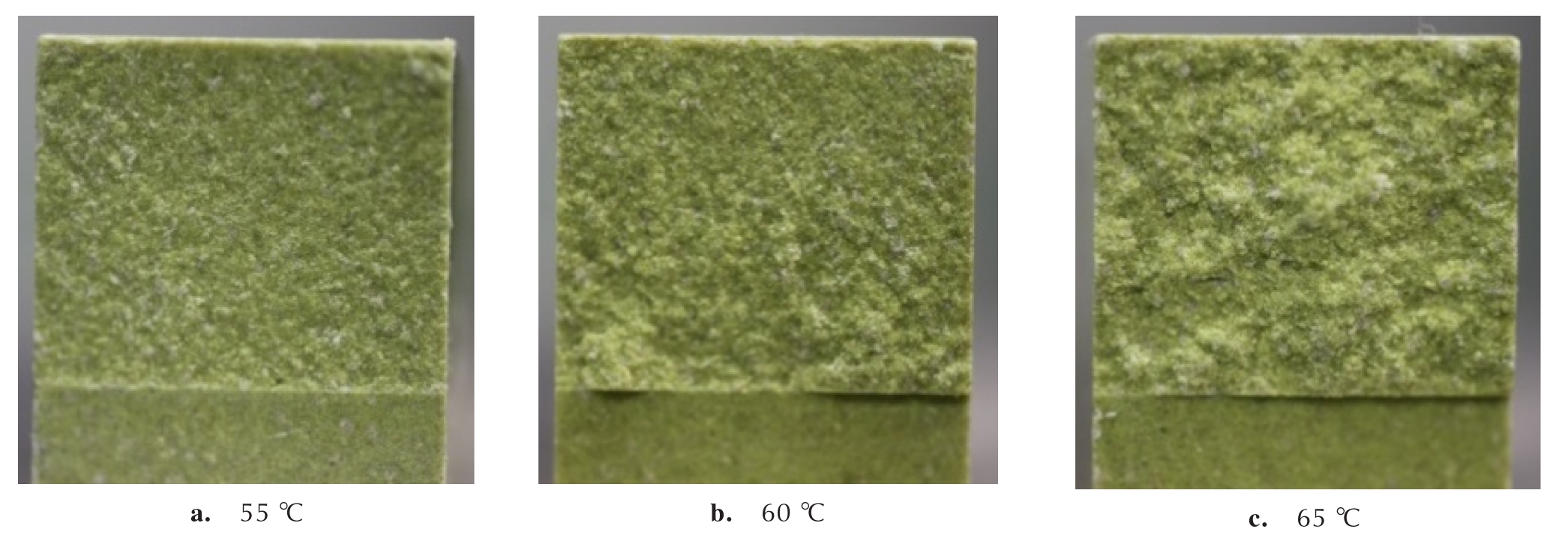

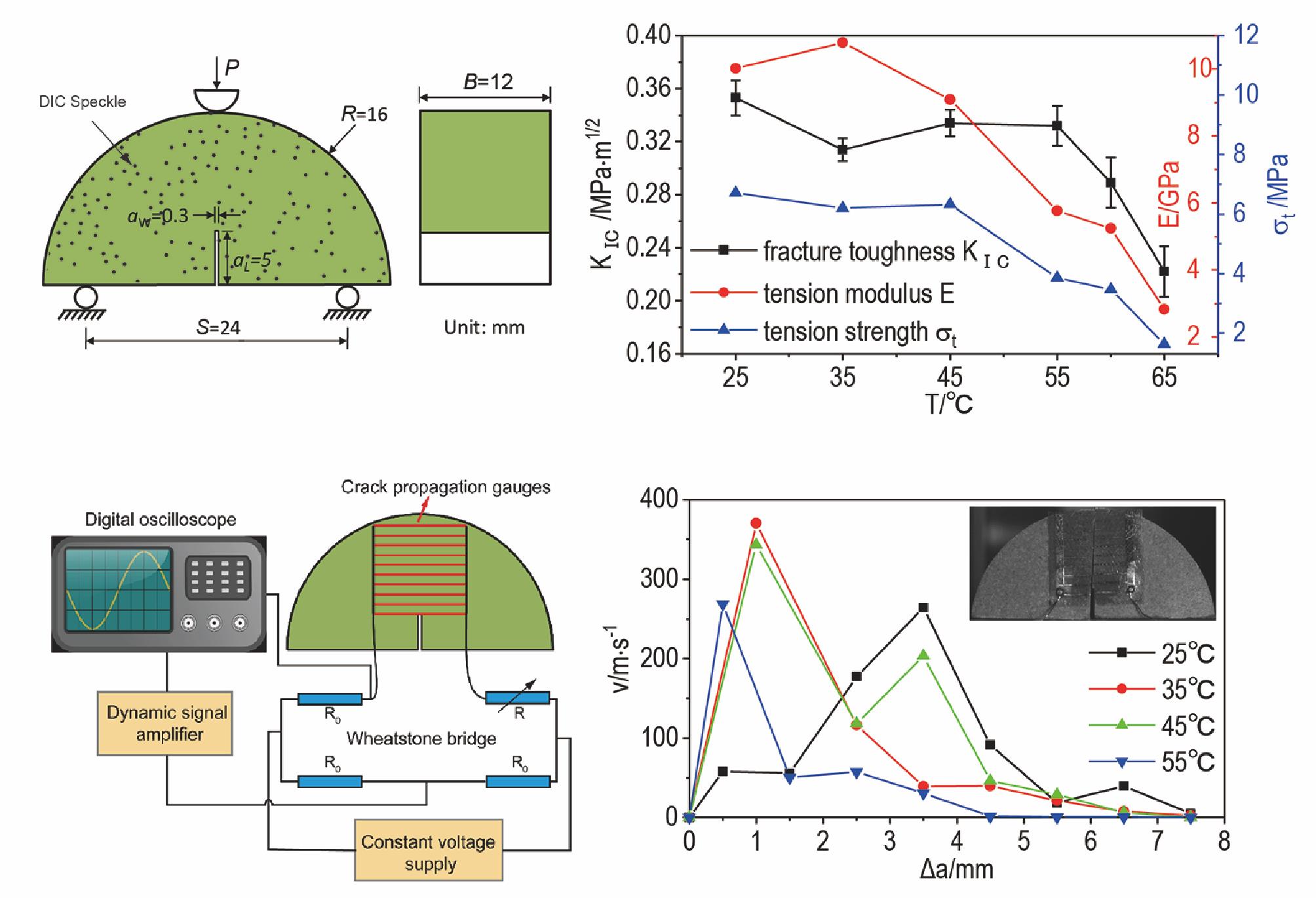

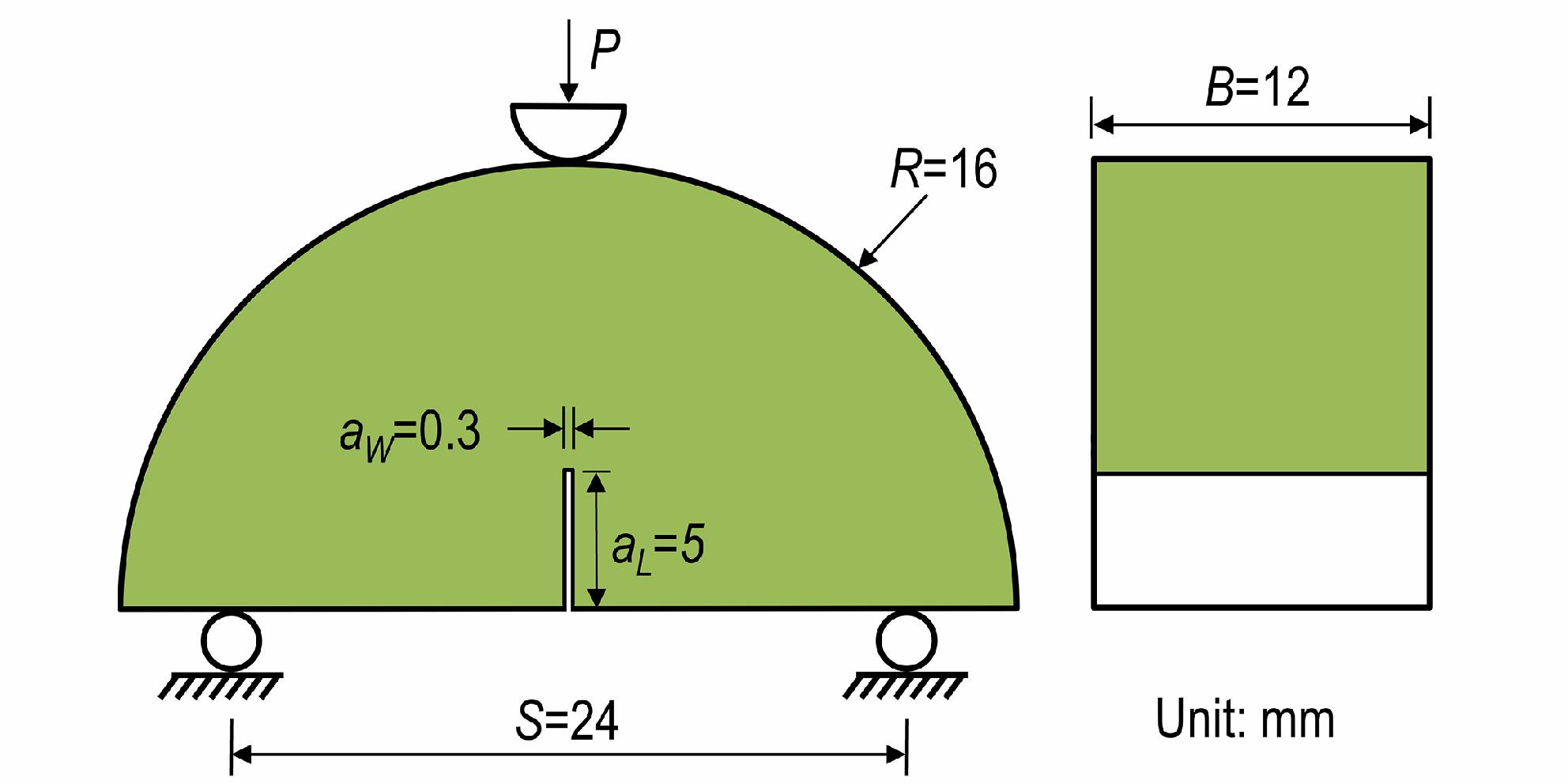

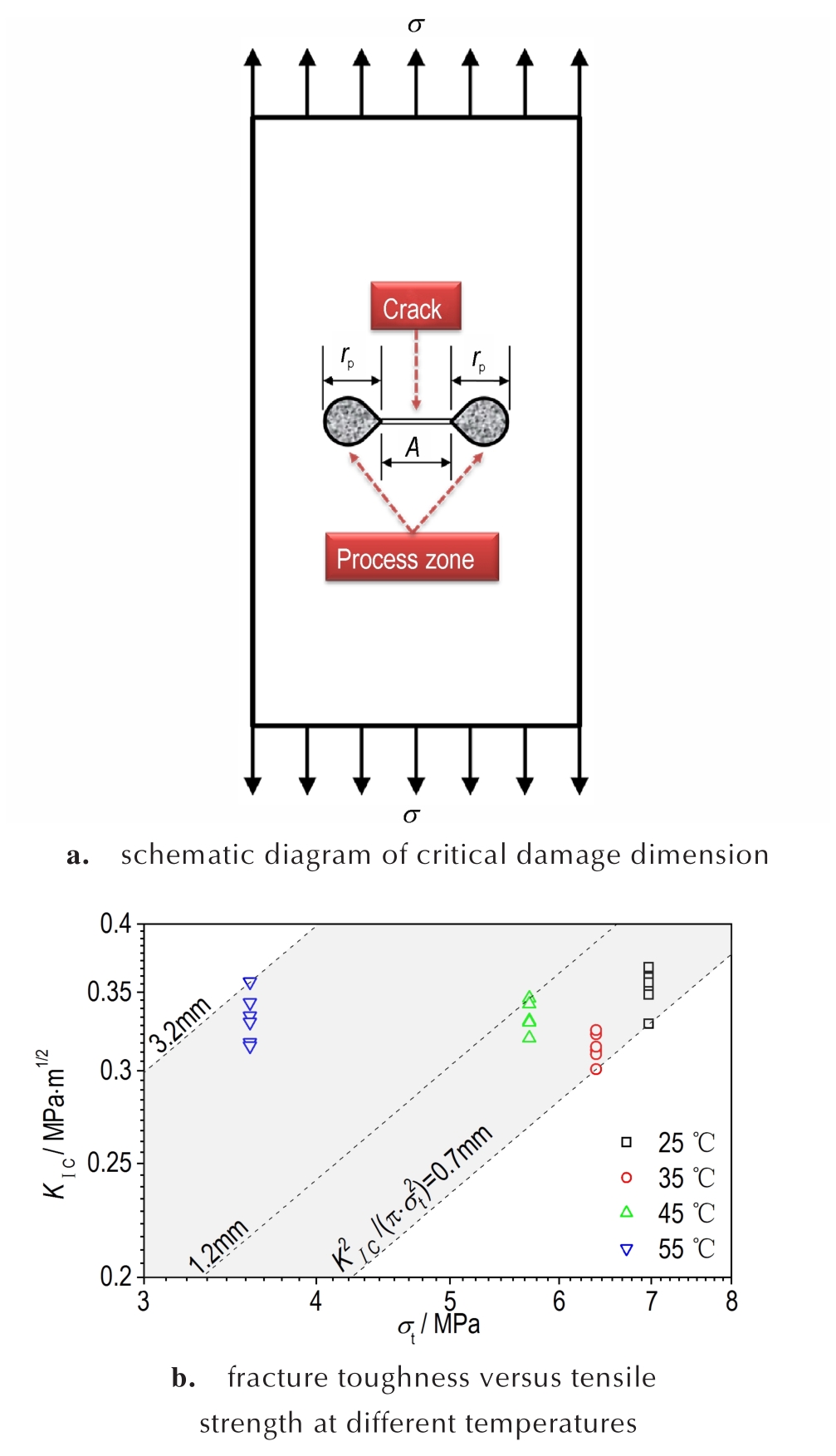

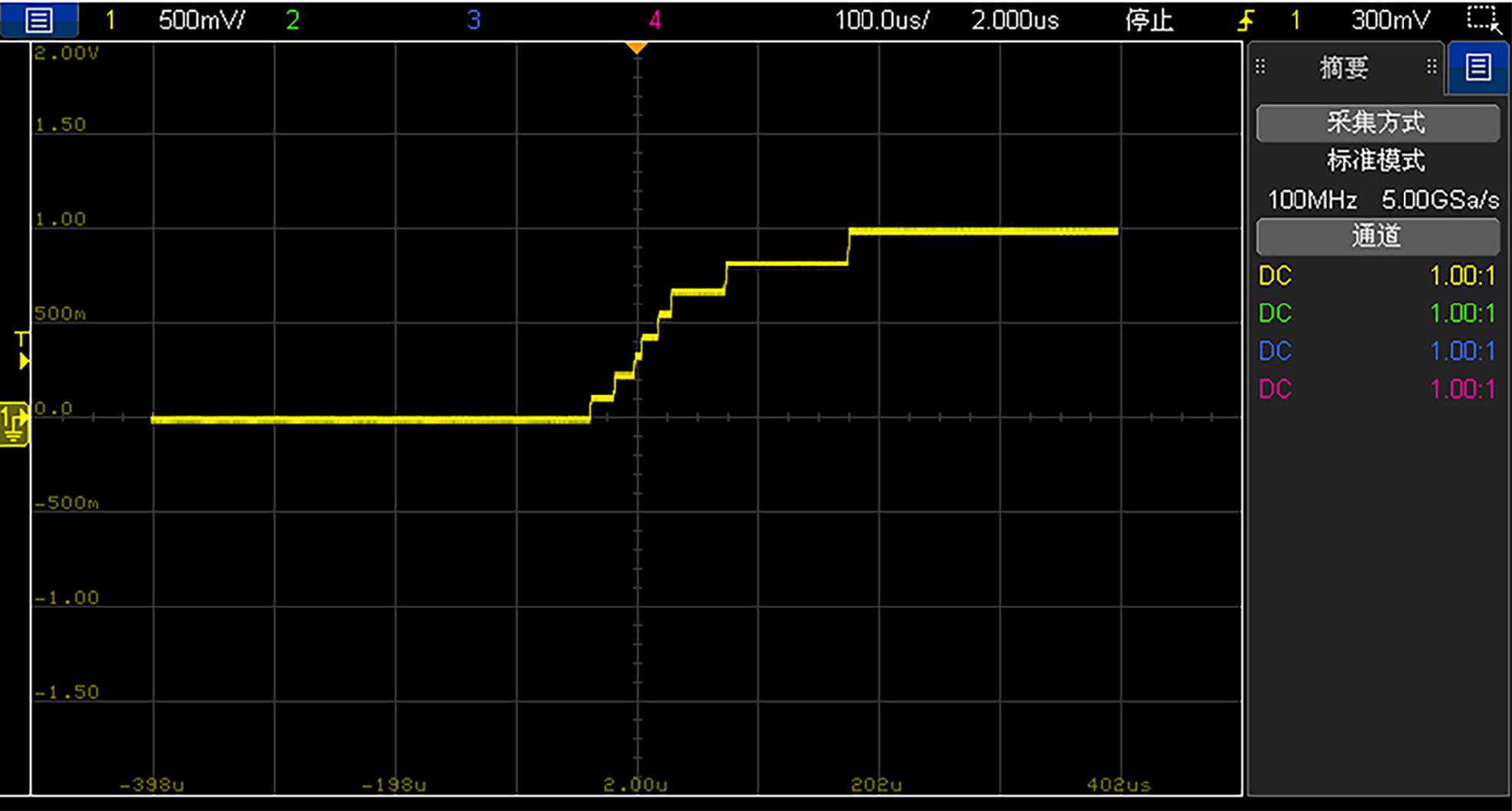

摘要:为了研究温度对准静态加载下奥克托今（HMX）基高聚物黏结炸药（PBX）断裂行为的影响规律，利用半圆盘弯曲（Semi-circular Bending， SCB）准静态断裂试验，采用数字图像相关法（Digital Image Correlation Method， DICM）和基于裂纹扩展计（Crack Propagation Gauge， CPG）的裂纹扩展速率测试系统，研究了25，35，45，55，60 ℃和65 ℃下HMX基PBX的断裂特征、断裂阻力、损伤容限和裂纹失稳扩展速率。结果表明，随着温度升高，HMX基PBX断裂特征从脆性断裂逐渐转变为韧性断裂，表征裂纹起裂阻力的断裂韧度显著降低，损伤容限有一定的增强。半圆盘准静态弯曲脆性断裂条件下，裂纹失稳扩展速率在扩展路径上呈现出慢-快-慢的规律，最高速率约370 m·s^-1，温度升高导致裂纹失稳扩展速率有一定程度的降低。

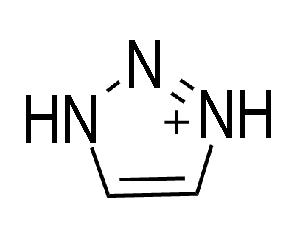

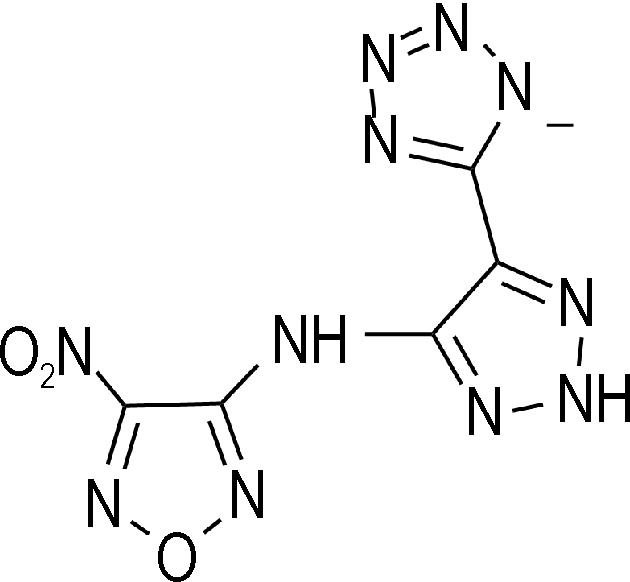

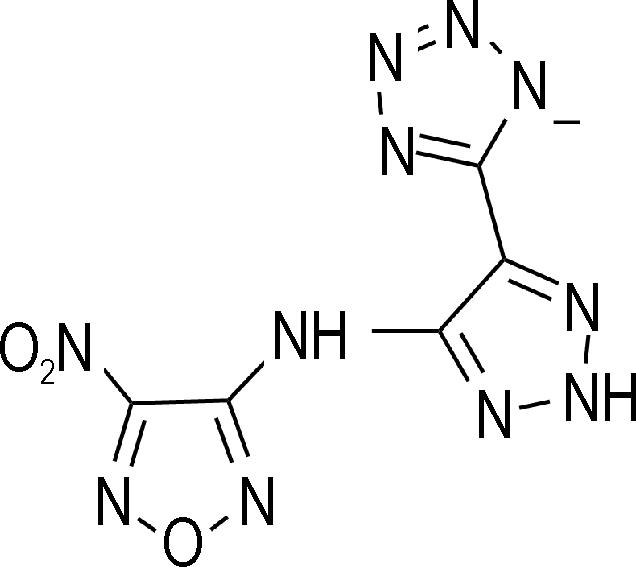

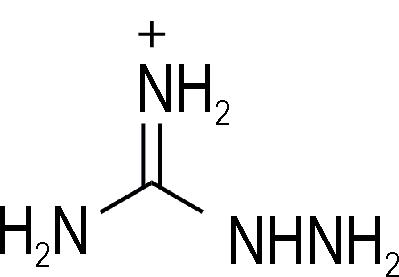

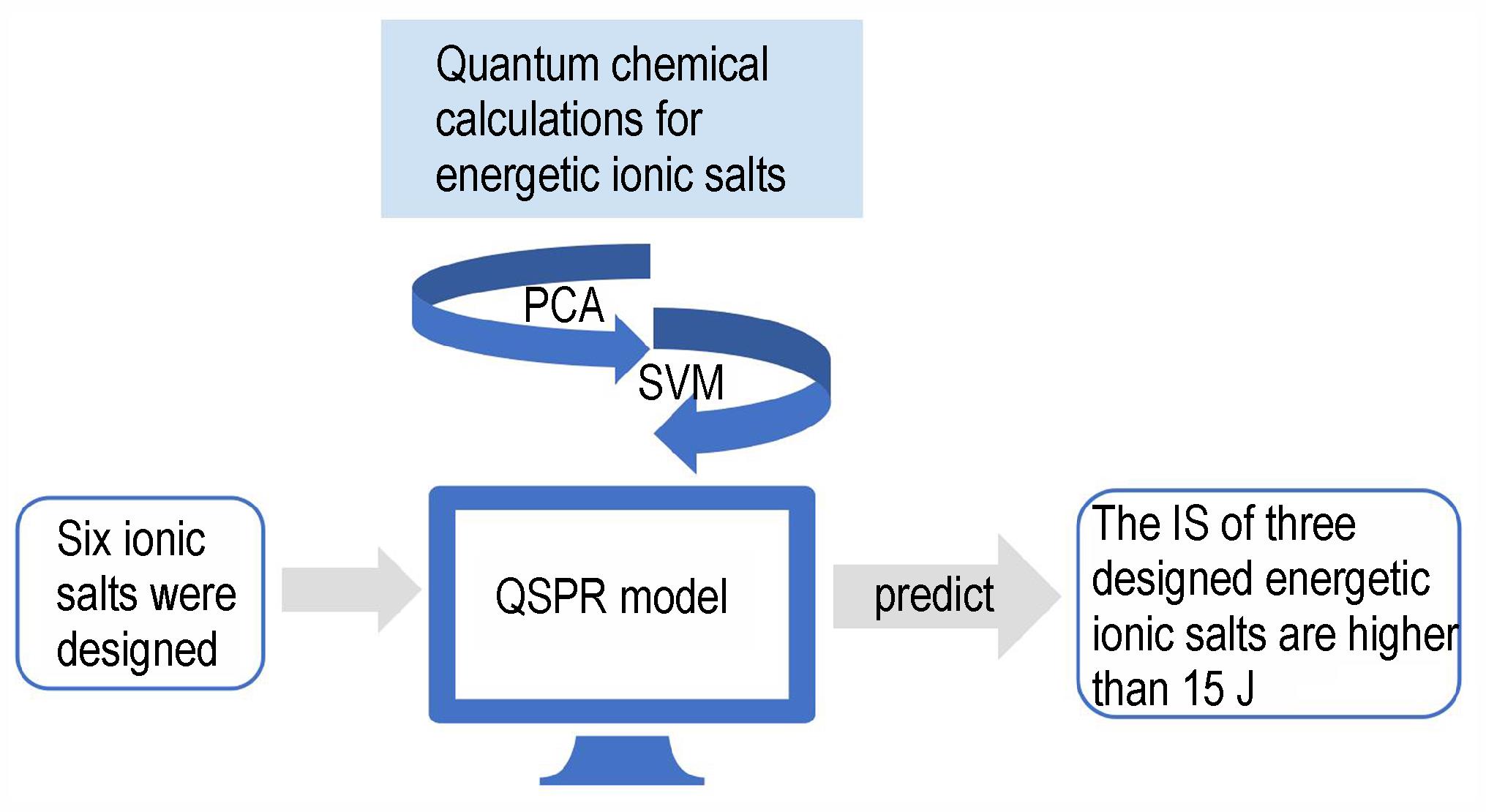

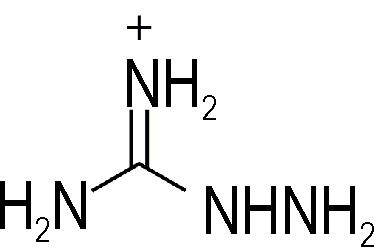

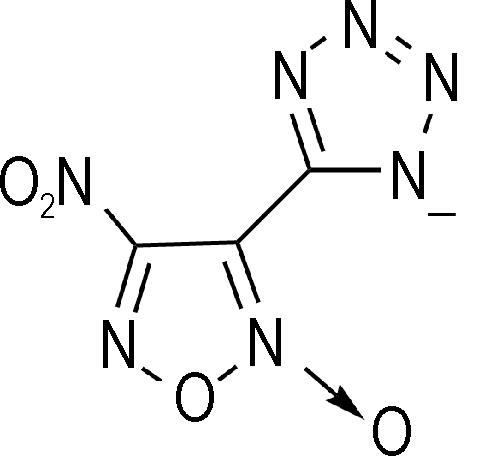

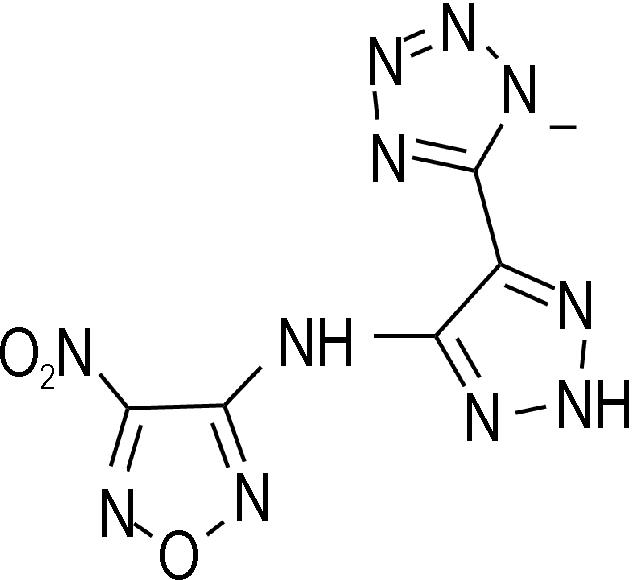

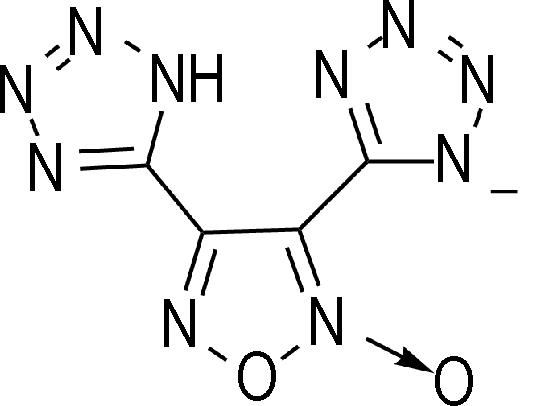

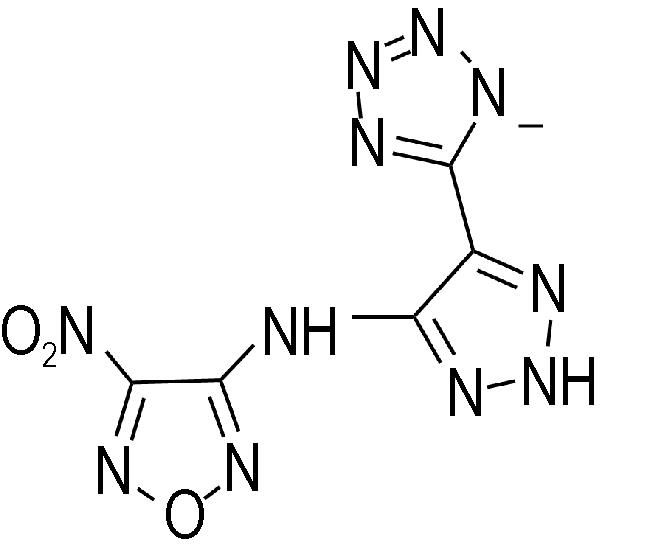

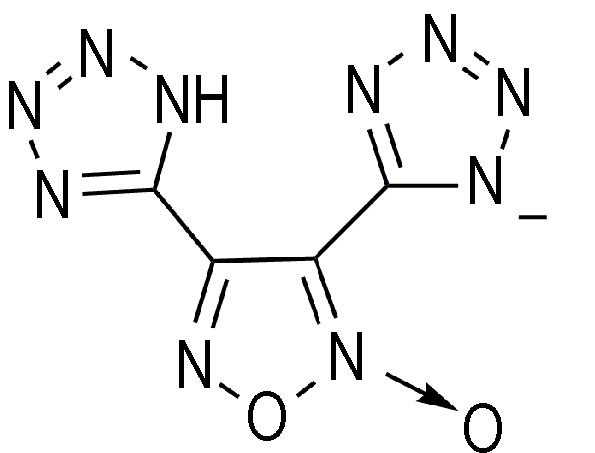

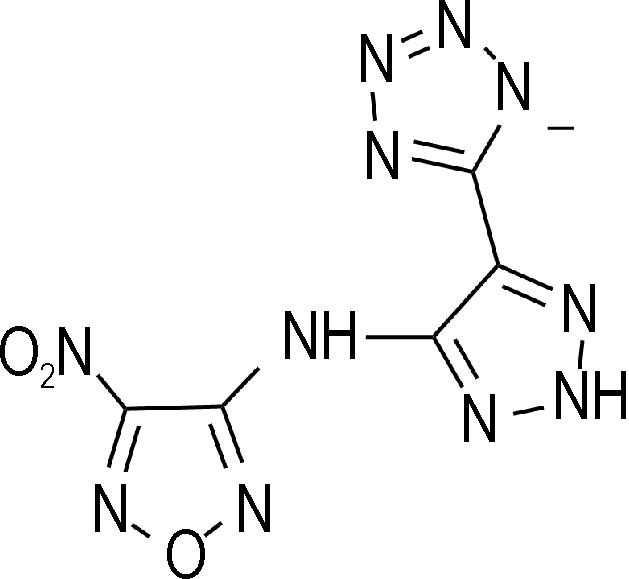

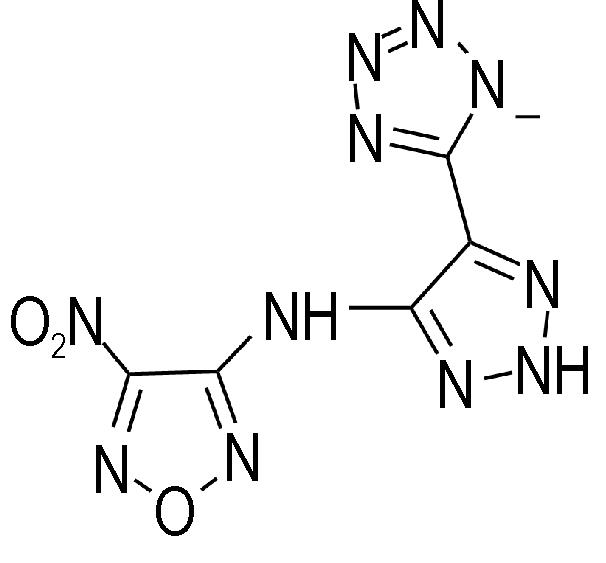

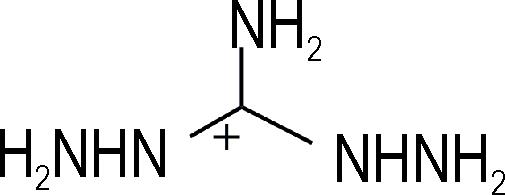

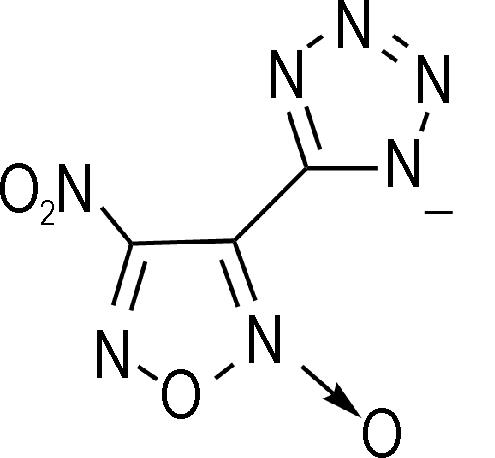

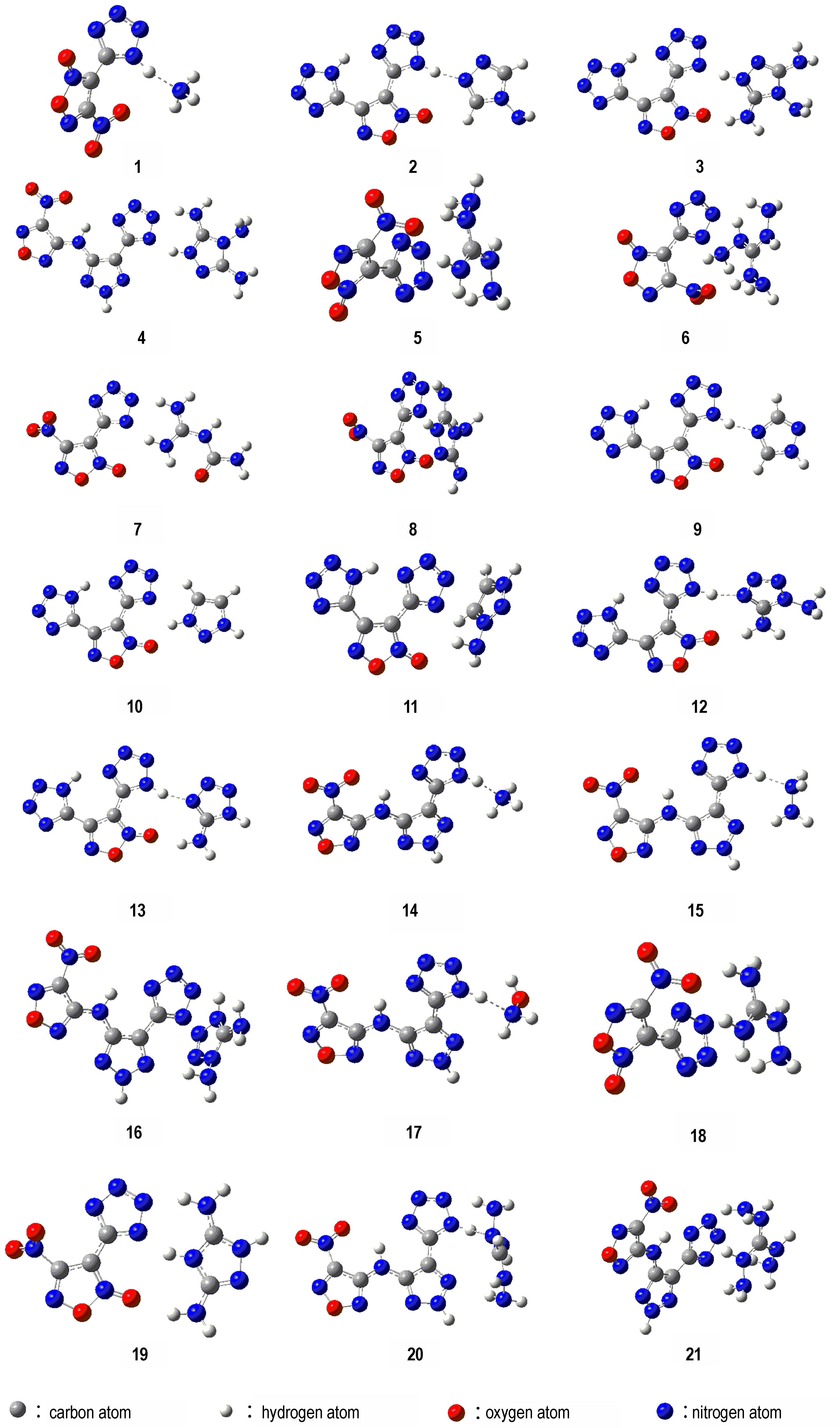

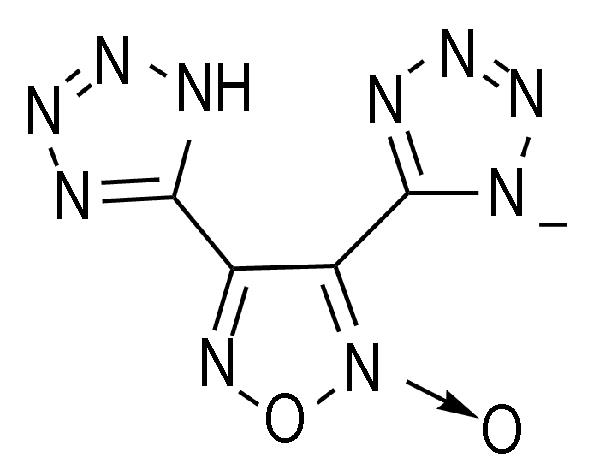

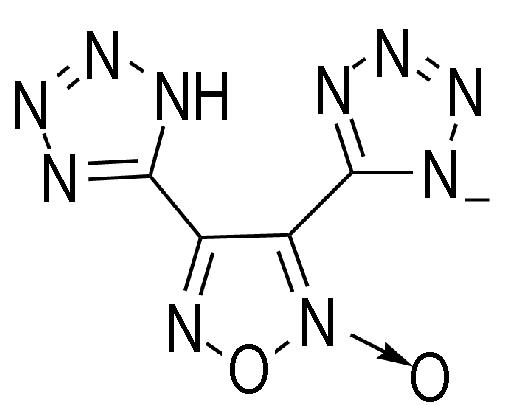

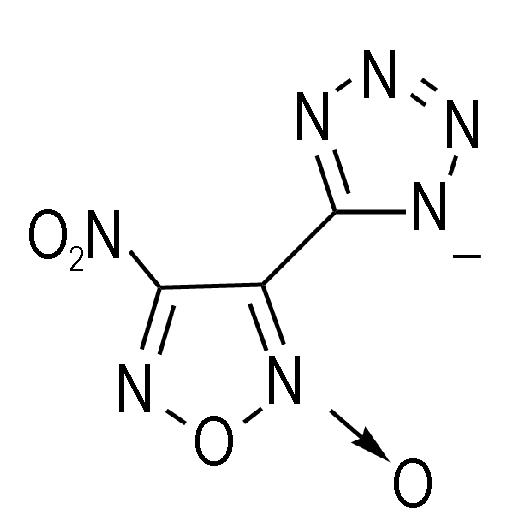

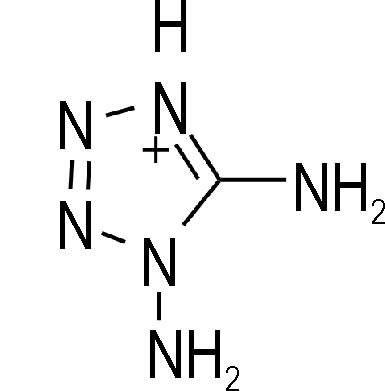

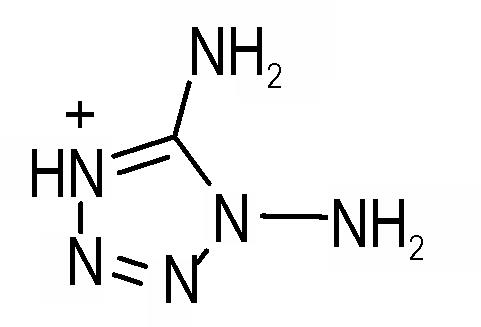

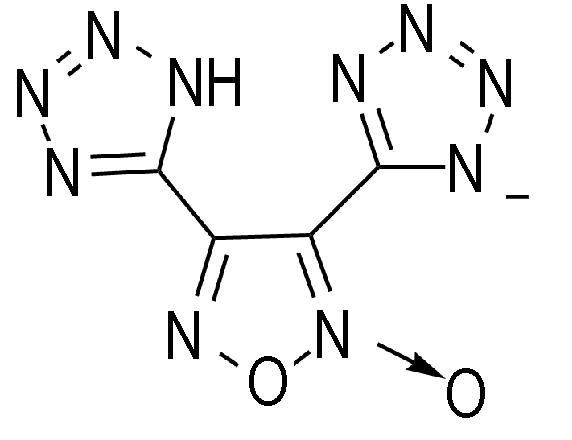

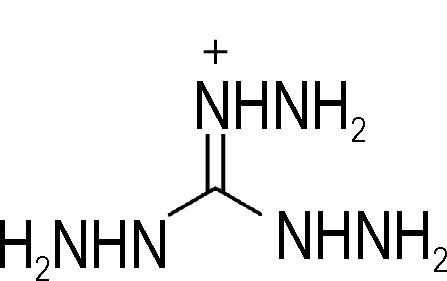

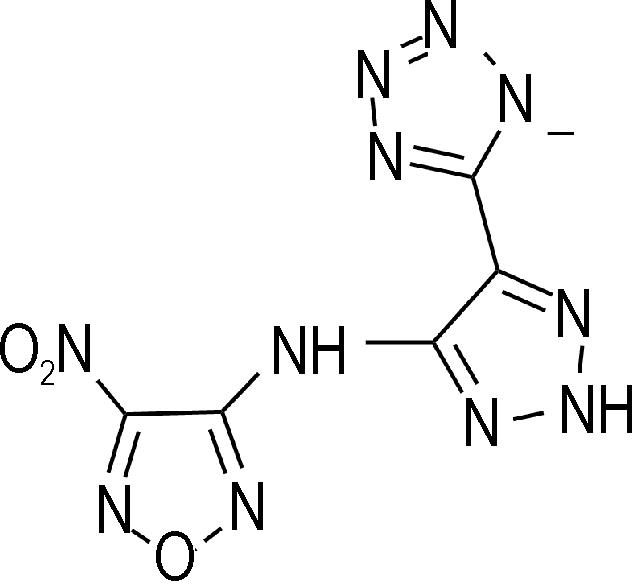

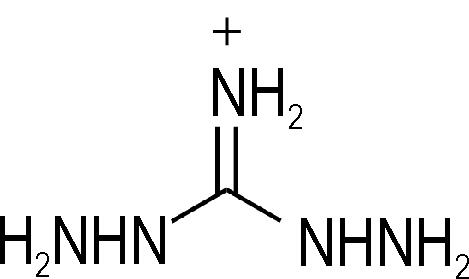

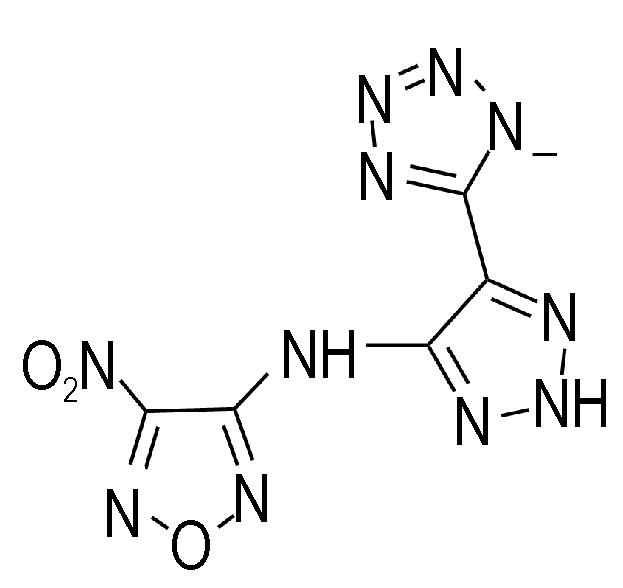

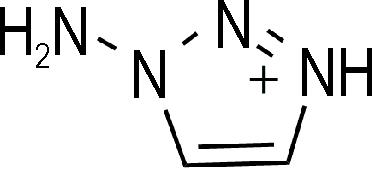

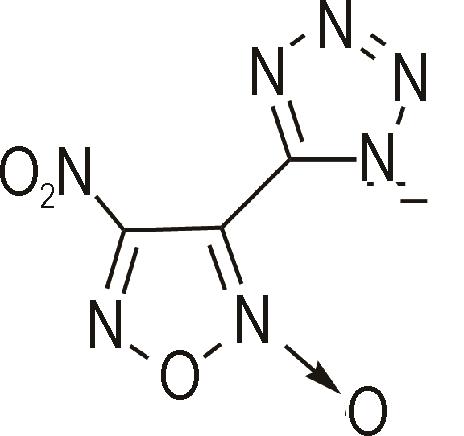

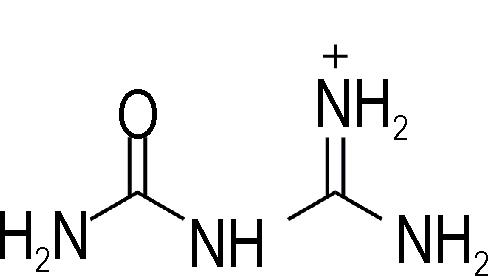

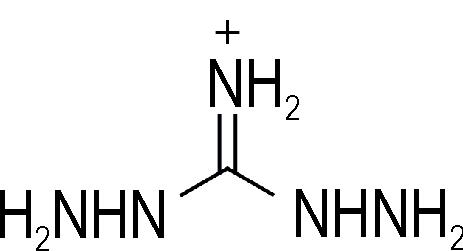

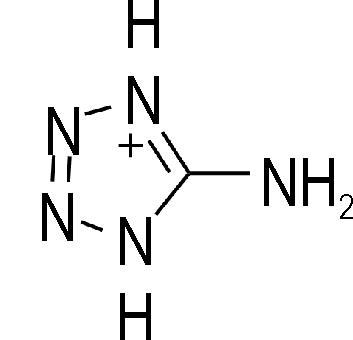

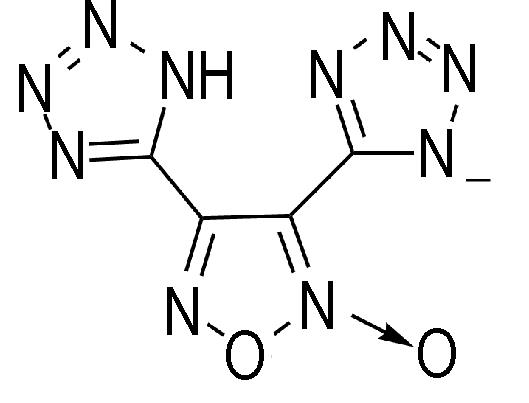

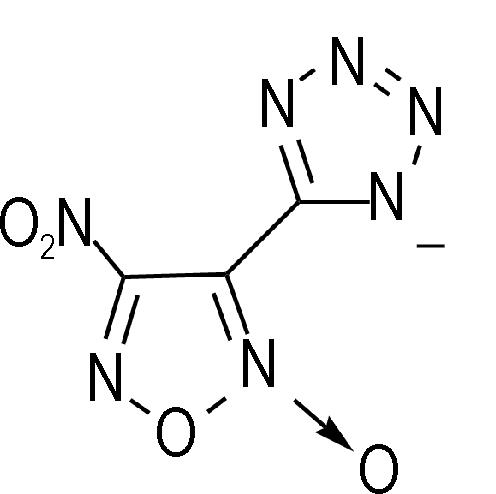

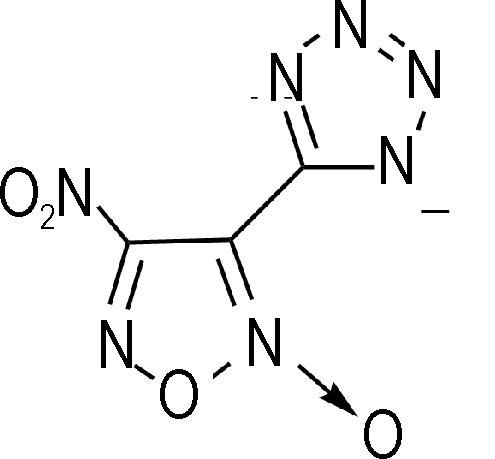

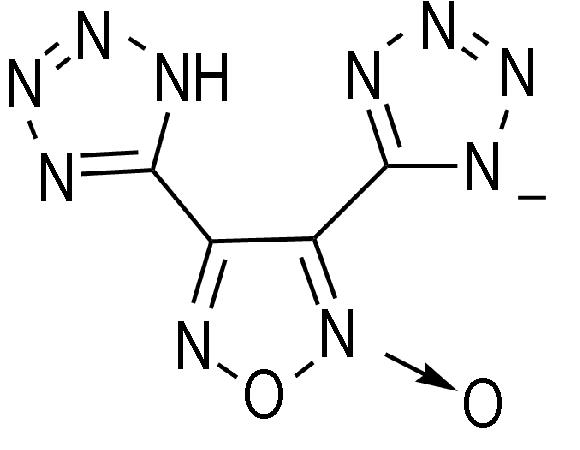

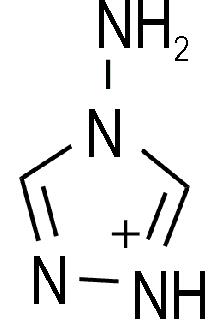

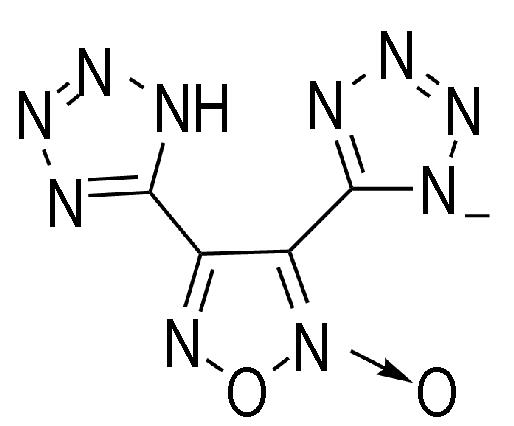

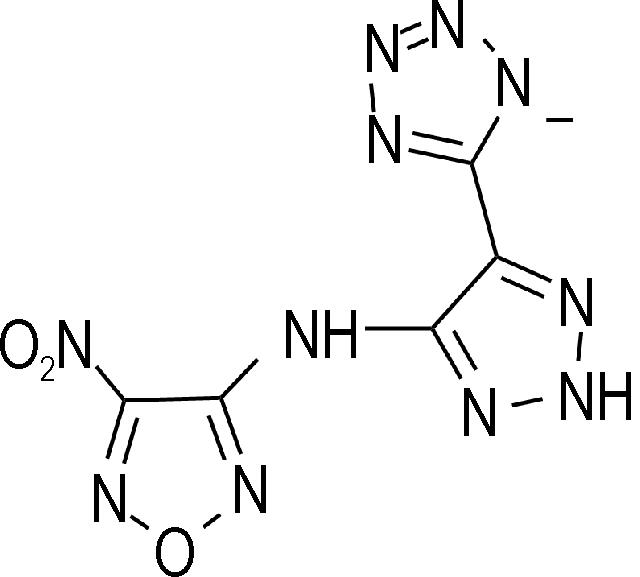

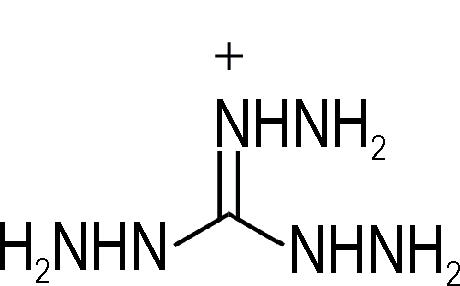

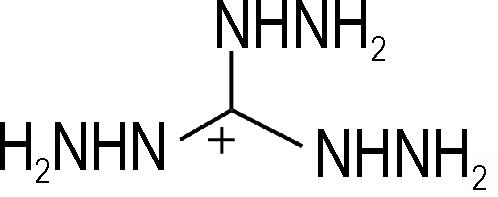

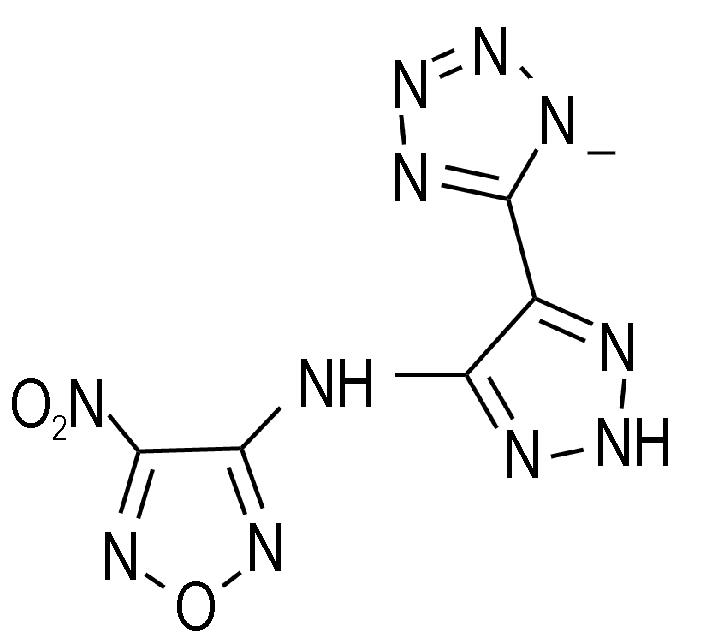

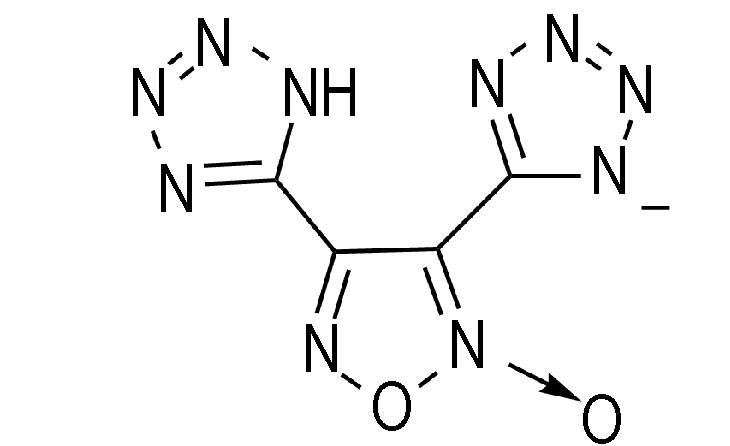

摘要:为了研究富氮含能离子盐的撞击感度（IS）与分子结构的关系，在M06-2X/6-311++G（3df，3pd）理论水平下对21种含能离子盐进行了构型优化和量子化学参数计算，并以IS为目标值，以最高占据轨道能量（E_HOMO）、最低空轨道能量（E_LUMO）、偶极矩（μ）、极化率（α）、氧平衡（OB）、核独立化学位移（NICS）、可利用自由体积（ΔV）、静电势方差（σ²）、电离势（I）和电子亲和势（A）作为描述符，采用主成分分析（PCA）方法结合支持向量机（SVM）回归算法，建立了相关性较好的构效关系（QSPR）模型（相关系数和均方根误差分别为0.98和0.11）。采用该模型对新设计的6种新型富氮含能离子盐的IS进行预测，发现其中基于氮-（5-（1氢-四唑-5-基）-2氢-1，2，3-三唑-4-基）-4-硝基-呋咱-3-胺（HTANFT）设计的三种含能离子盐的撞击感度（依次为18， 17， 35 J）比传统炸药TNT（15 J）还要钝感，表明基于HTANFT设计的三种含能离子盐是潜在的理想含能材料。

摘要:为研究喷雾干燥制备高聚物粘结炸药（Polymer Bonded Explosives， PBXs）的包覆机理和黏结剂种类及含量对PBXs性能的影响，分别以聚酯型热塑性聚氨酯（Estane 5703）、氟树脂（F₂₃₁₄）、氟橡胶（F₂₆₀₂）和丙烯酸酯橡胶（ACM）为黏结剂，采用喷雾干燥技术制备细化FOX-7和含有不同黏结剂种类和含量的1，1-二氨基-2，2-二硝基乙烯（FOX-7）基PBXs。分别采用场发射扫描电子显微镜（FE-SEM）、X射线衍射仪（XRD）、差示扫描量热仪（DSC）、撞击感度测试仪测试样品的表面形貌、晶型、热分解特性和撞击感度，研究黏结剂种类和含量对FOX-7基PBXs性能影响。结果表明，喷雾干燥包覆样品晶型均为α-FOX-7；Estane 5703包覆样品拥有最佳的球形度、表面光滑度和机械安全性，但表观活化能降低10.61%，F₂₆₀₂包覆样品的热稳定性好，二者作为黏结剂均可有效降低FOX-7的撞击感度；黏结剂含量为3%~5%时，FOX-7基PBXs造型粉颗粒表面光滑，包覆黏结效果好；黏结剂含量为5%时，FOX-7基PBXs安全性能最佳。由FOX-7在熔融态下PBXs的微观形貌，分析喷雾干燥制备PBXs中黏结剂的包覆结构和降感机理，对比细化FOX-7和PBXs的撞击感度和表面元素原子比及化学态变化对其进行验证。

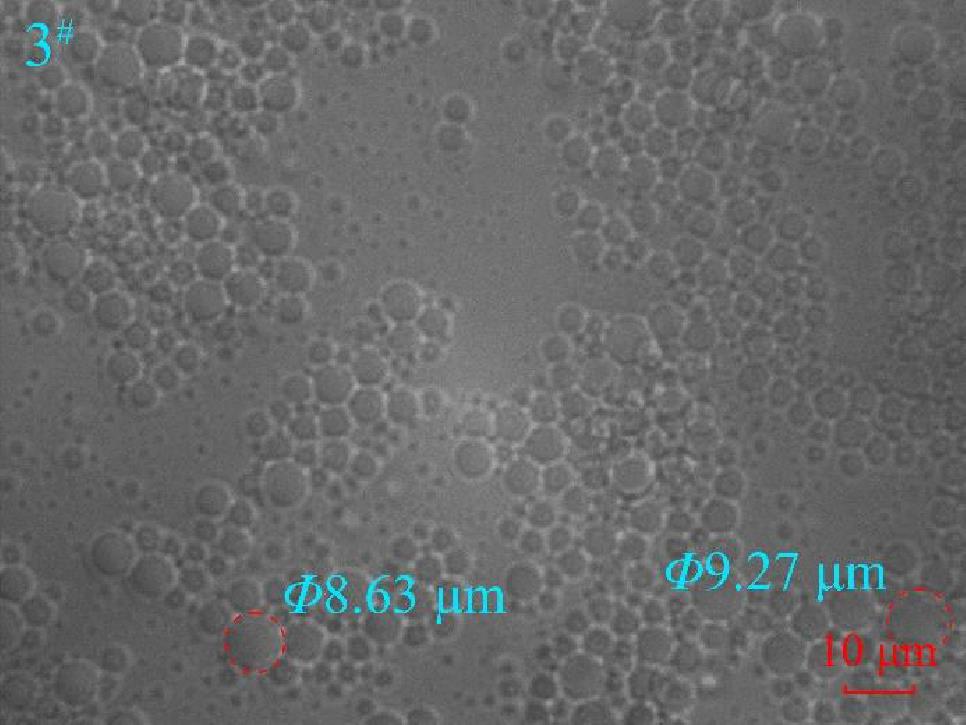

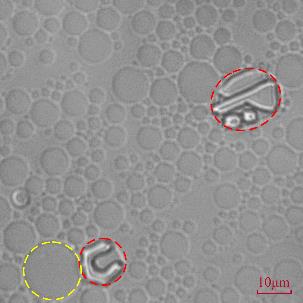

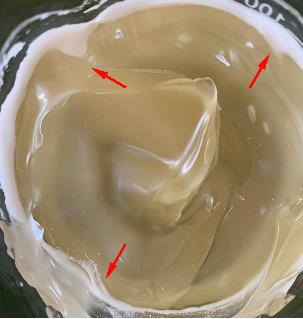

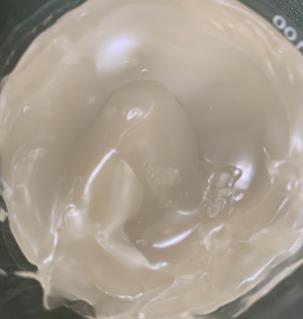

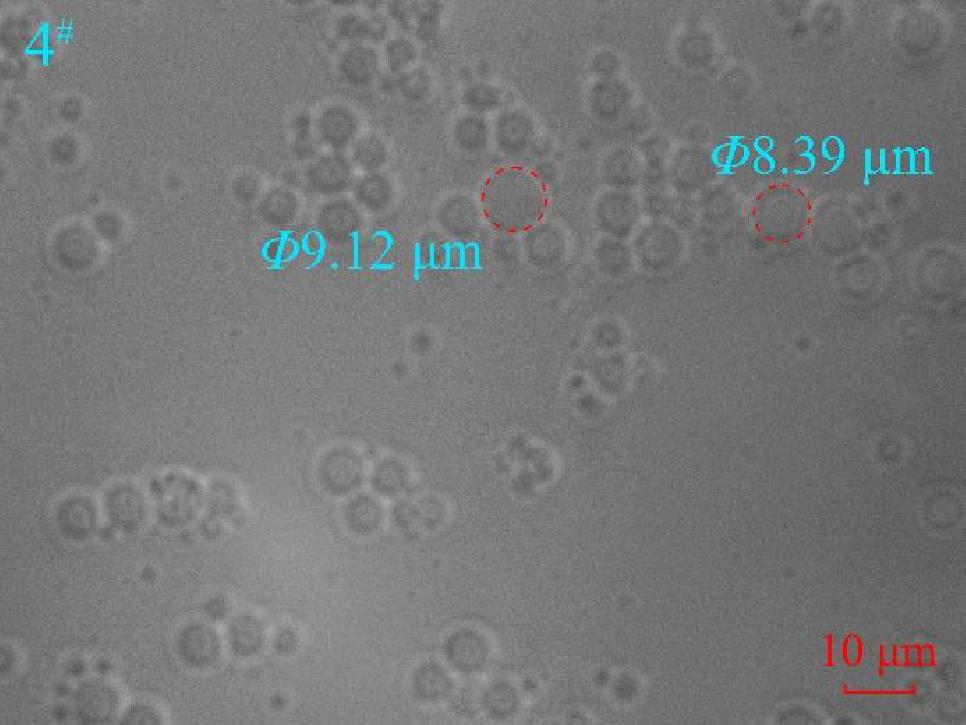

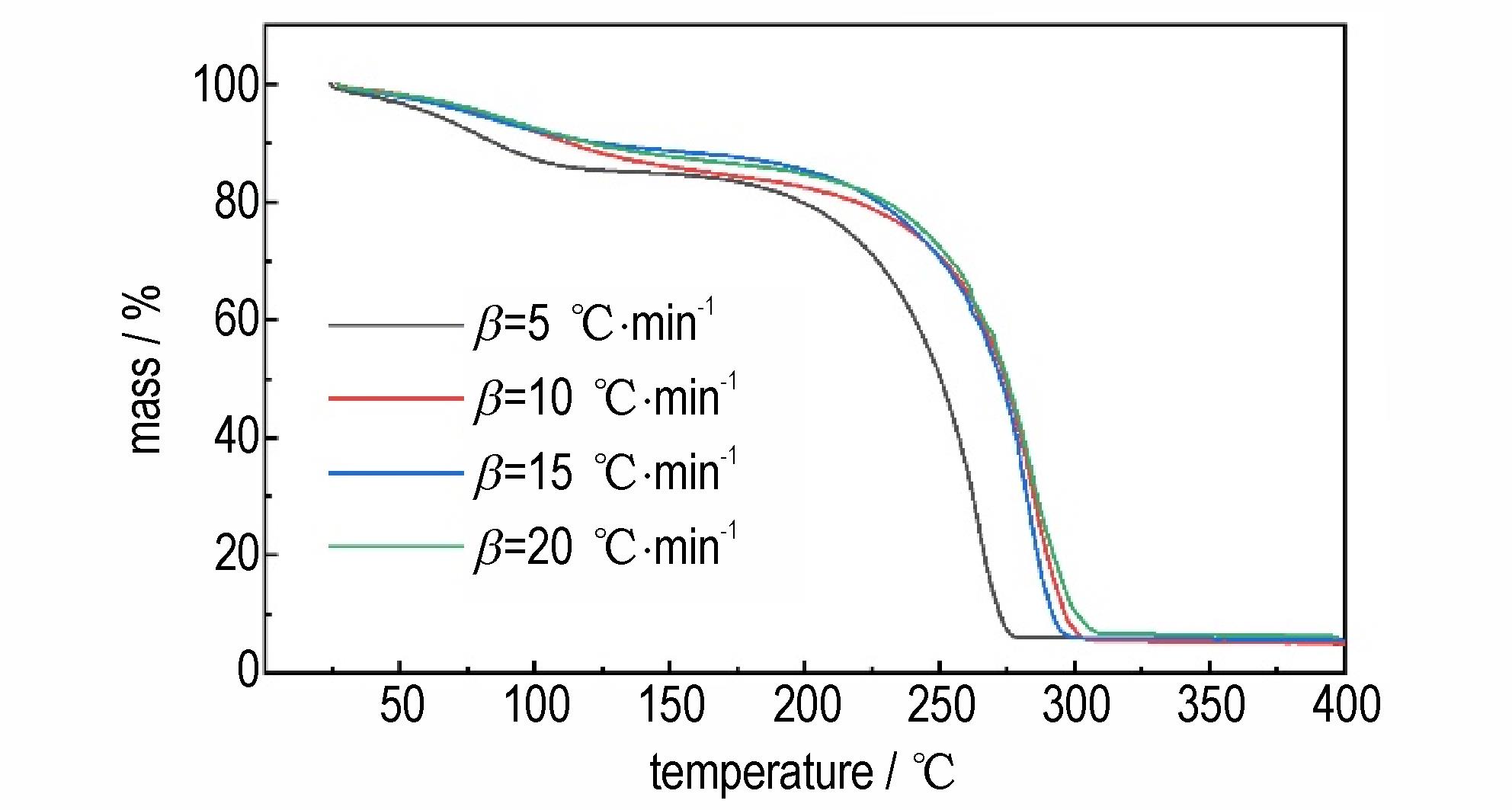

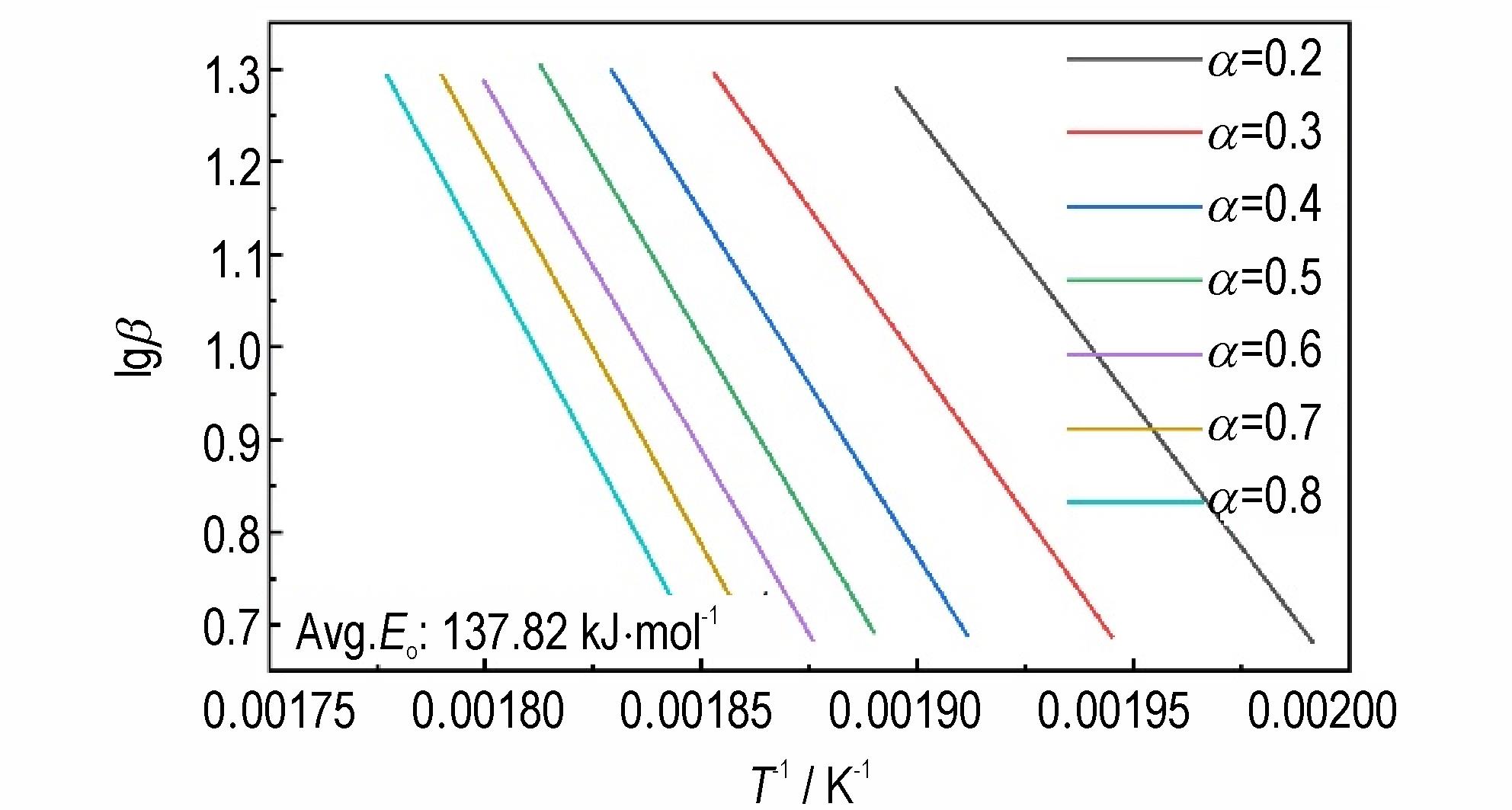

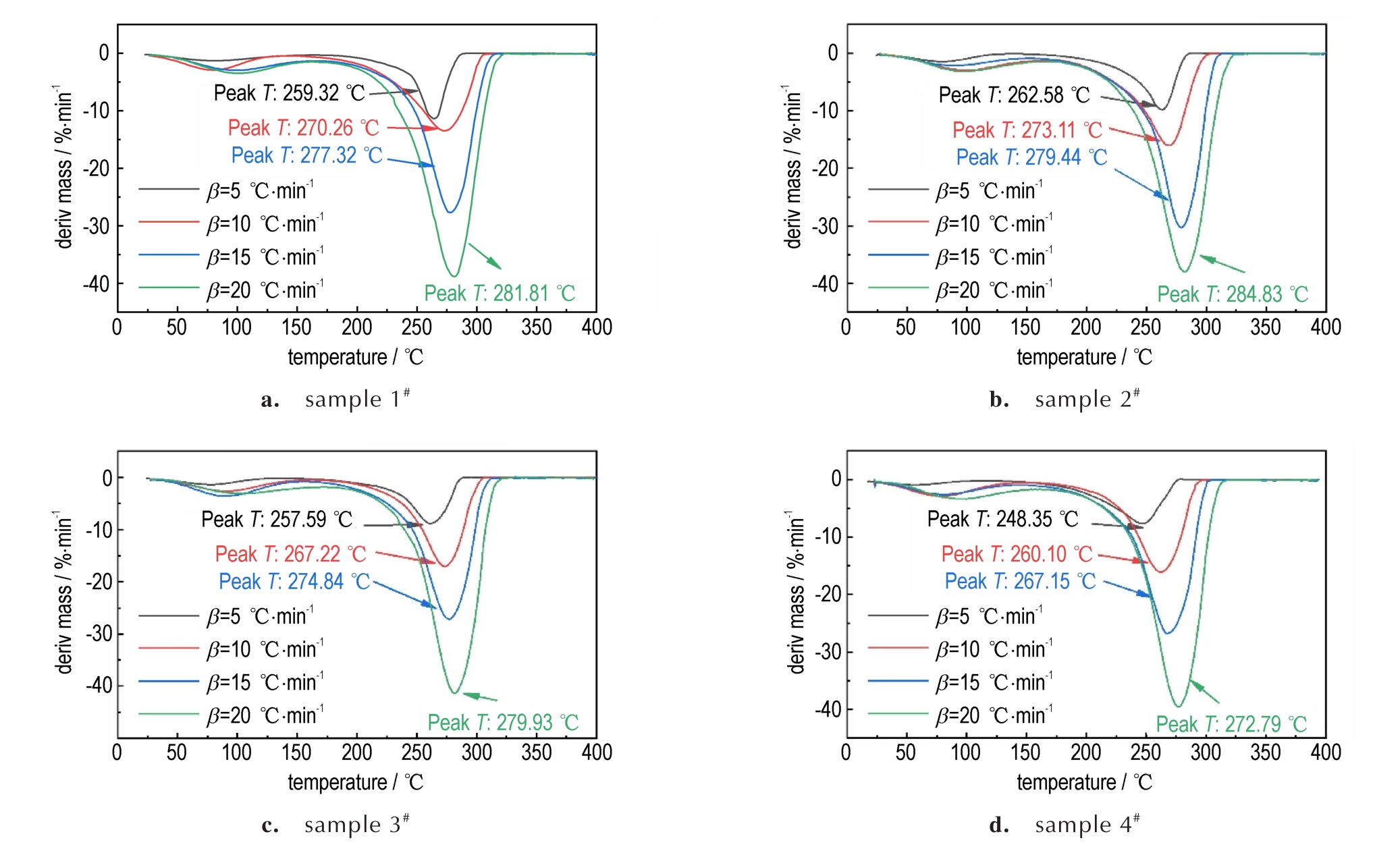

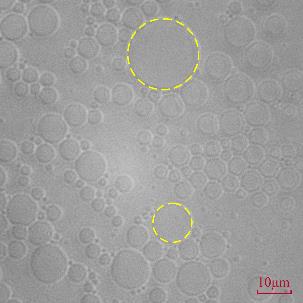

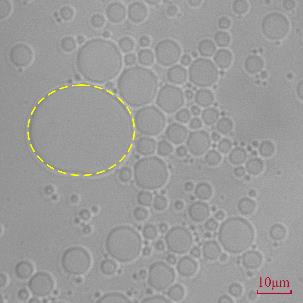

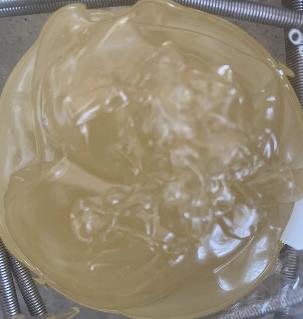

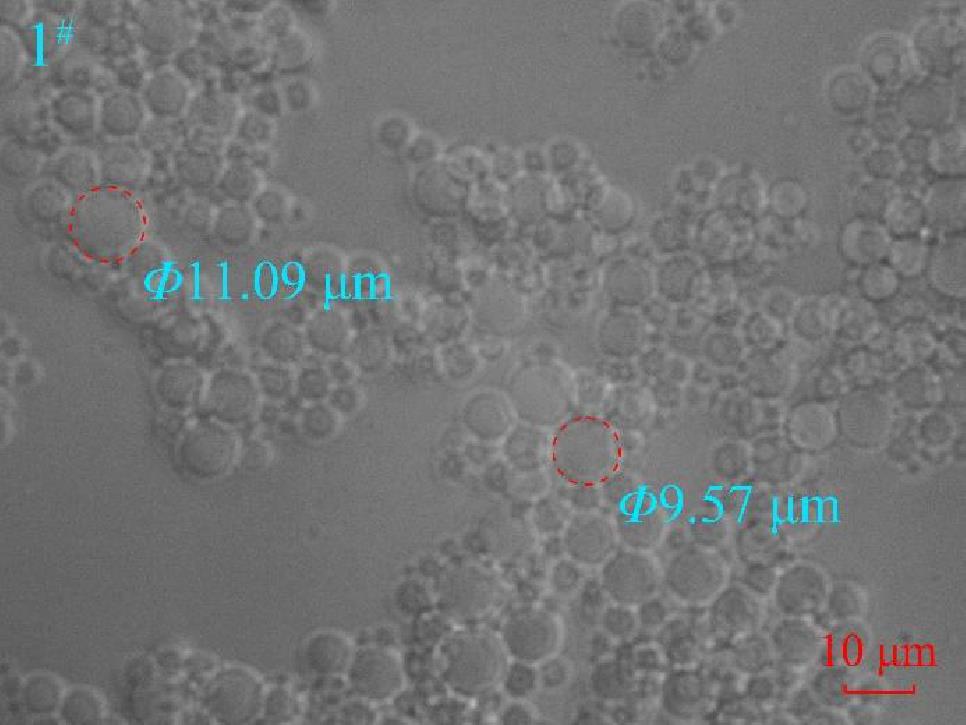

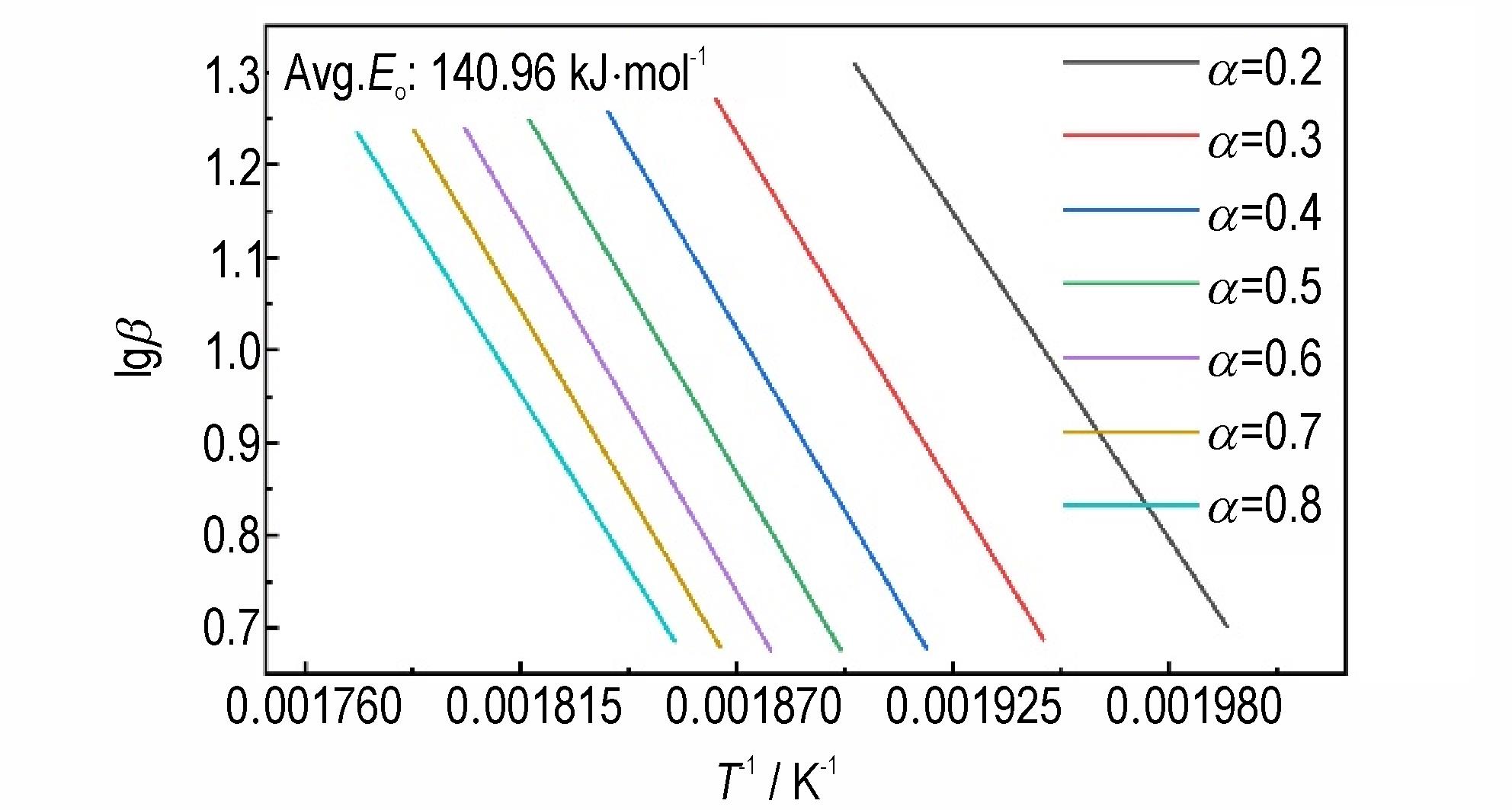

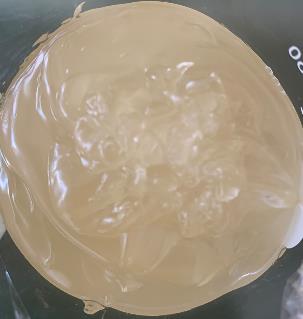

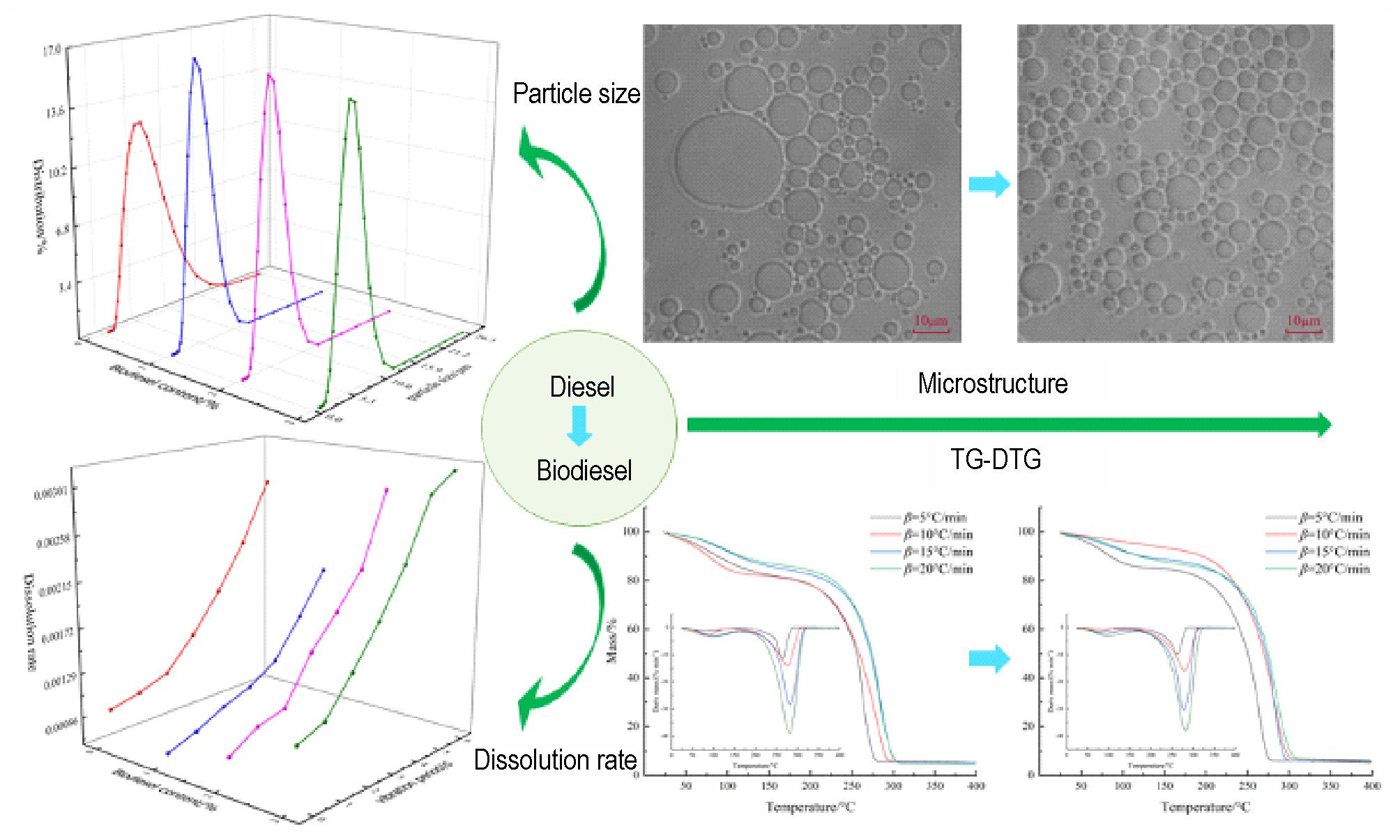

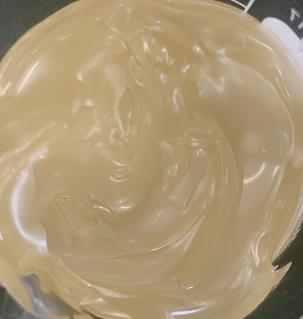

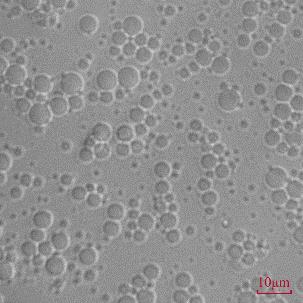

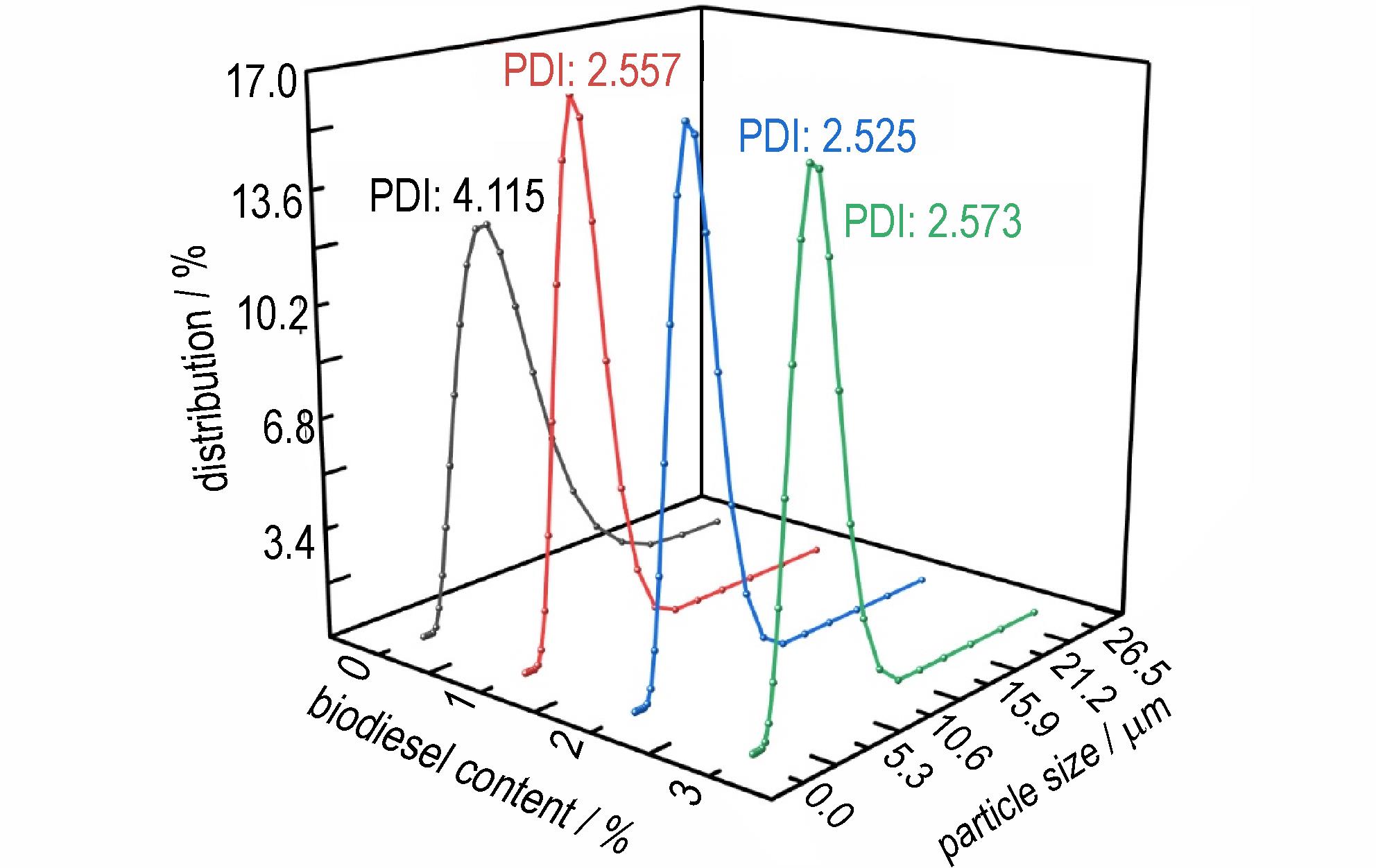

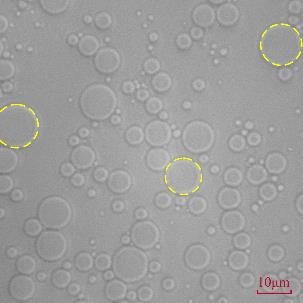

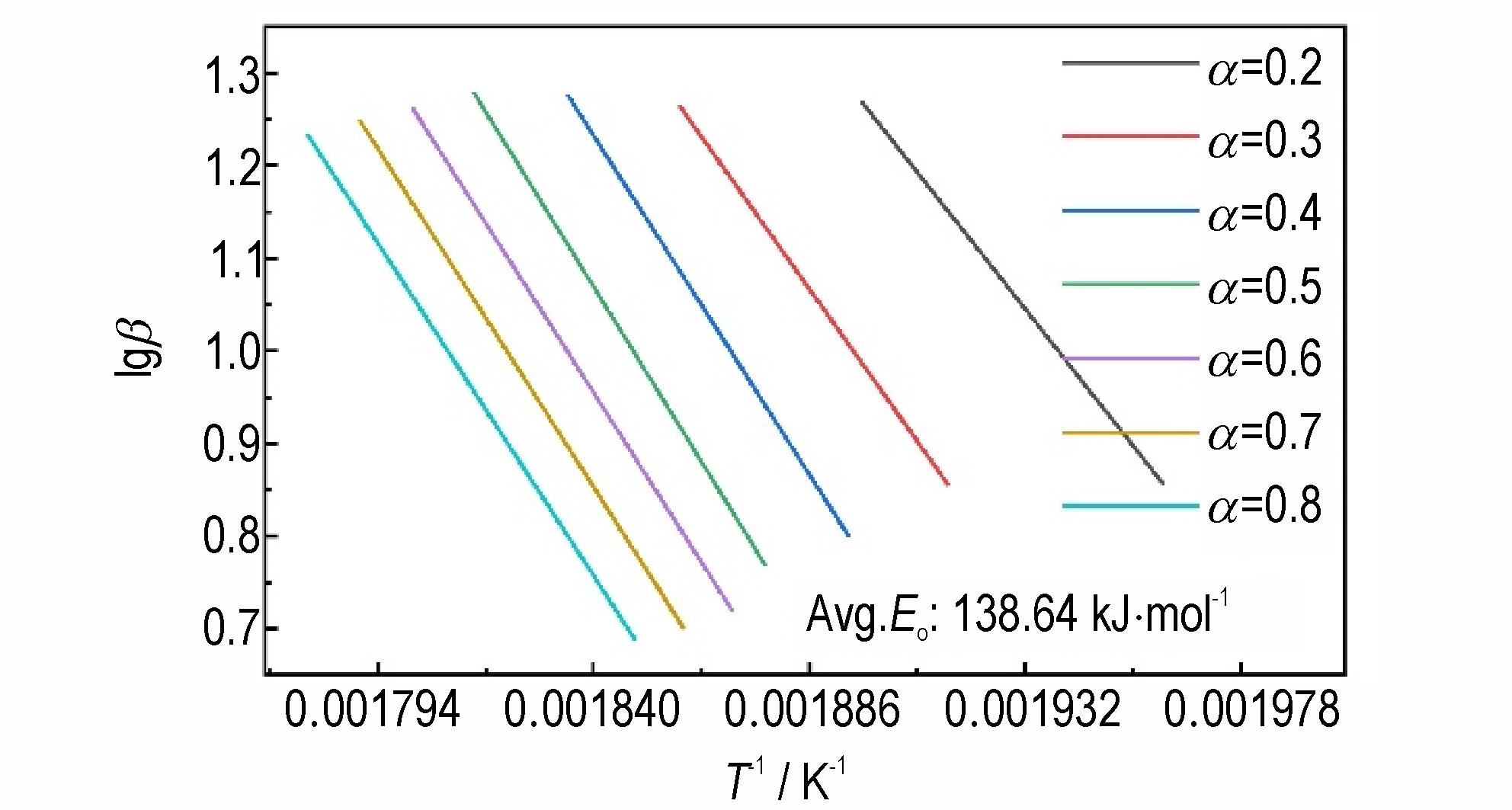

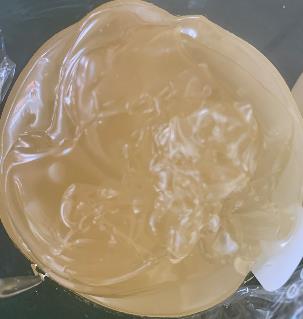

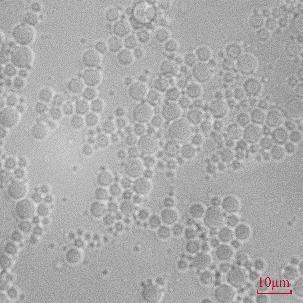

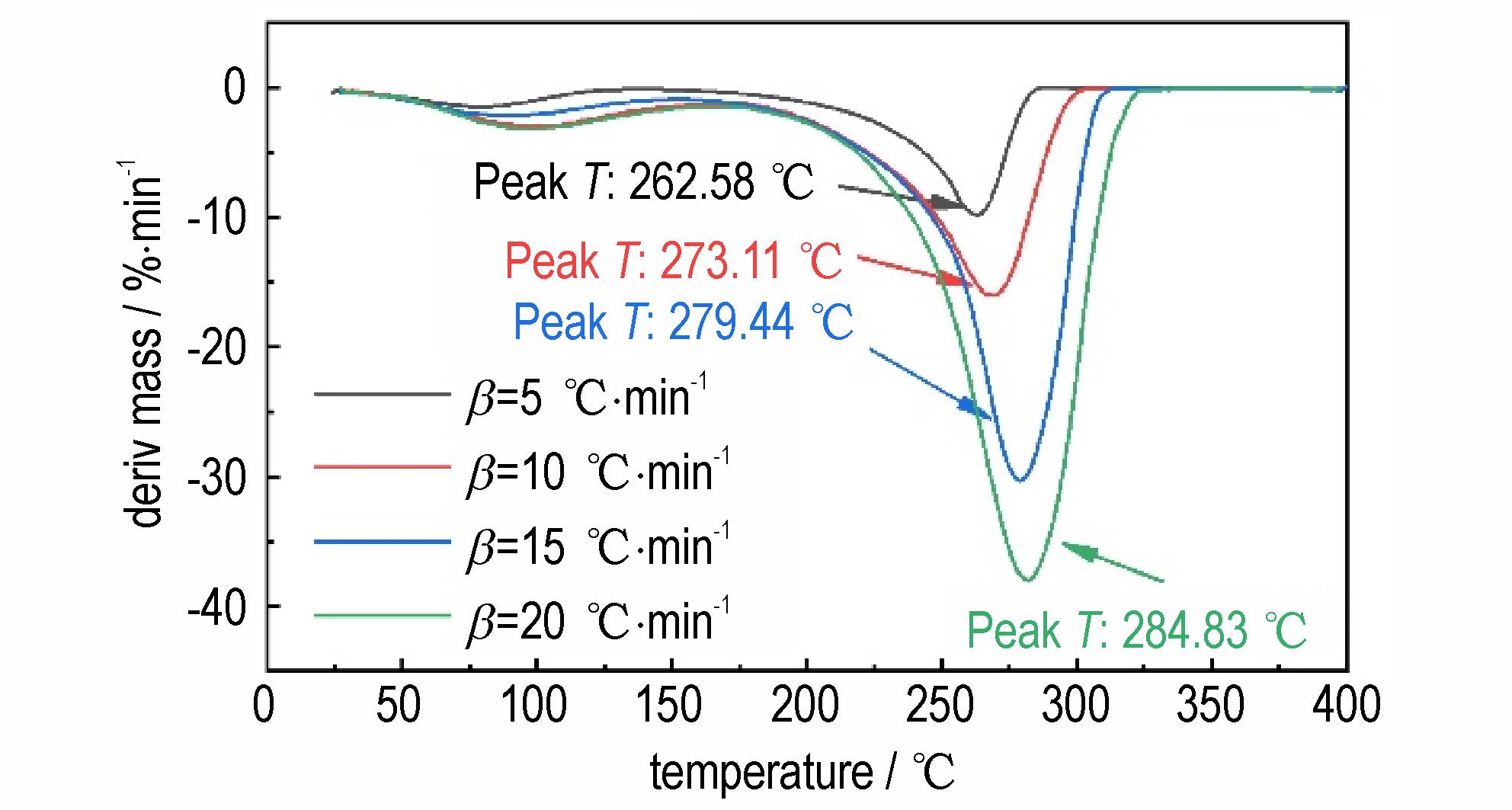

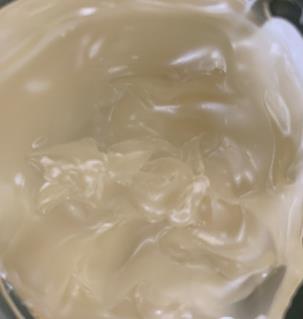

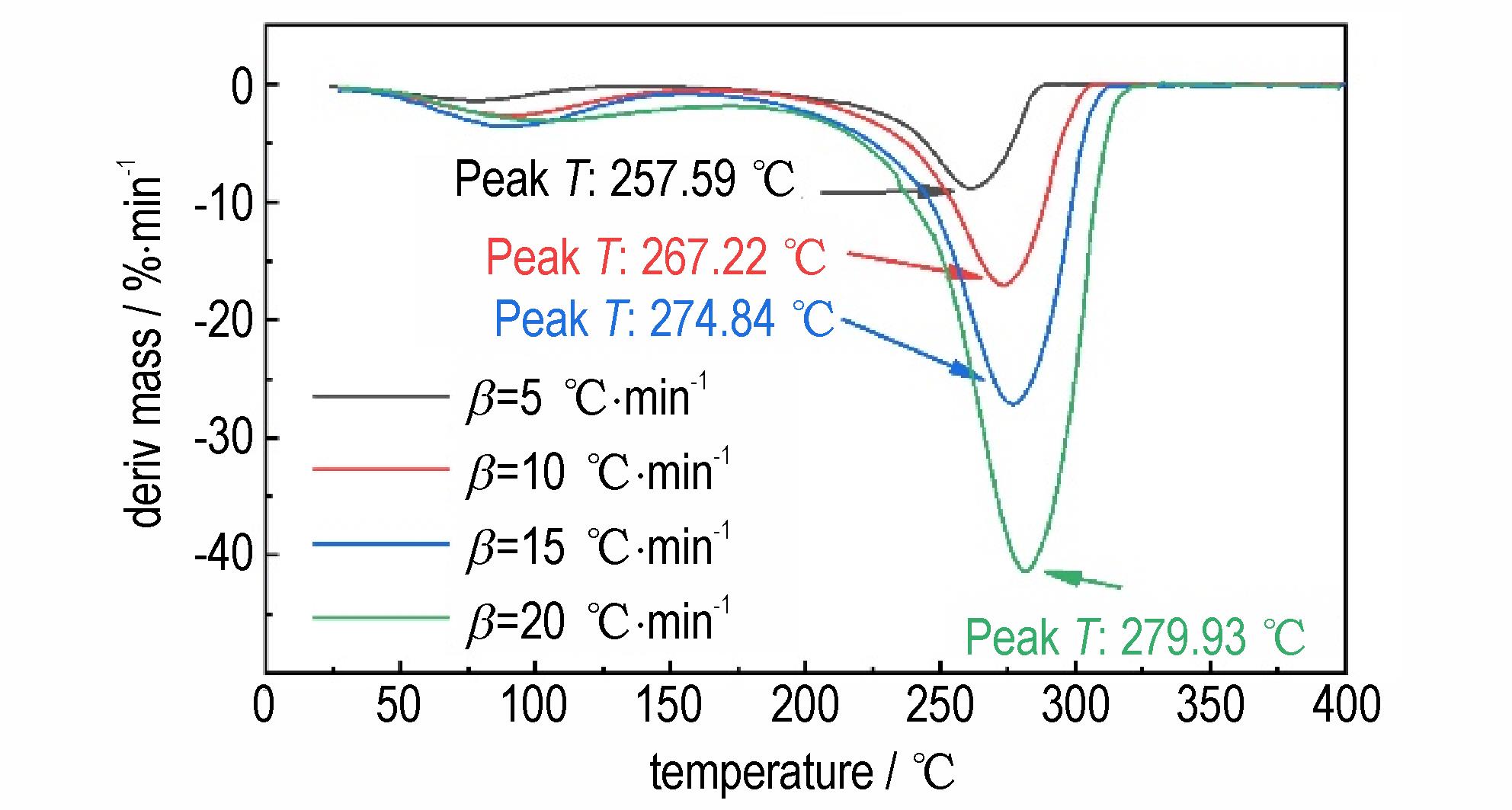

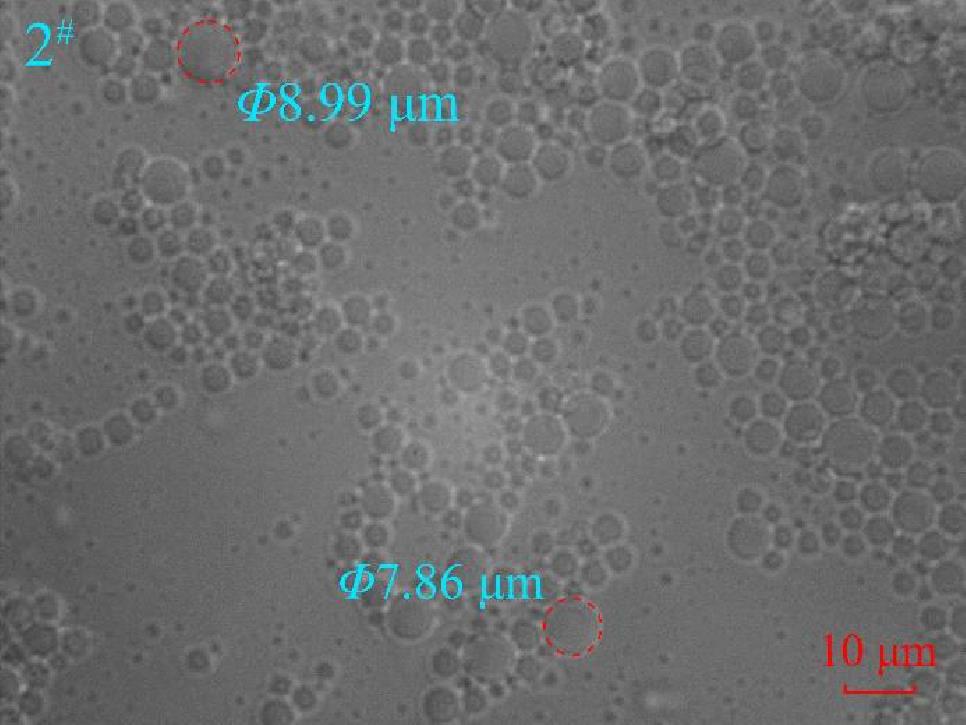

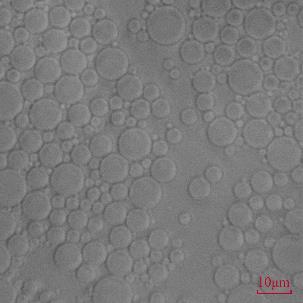

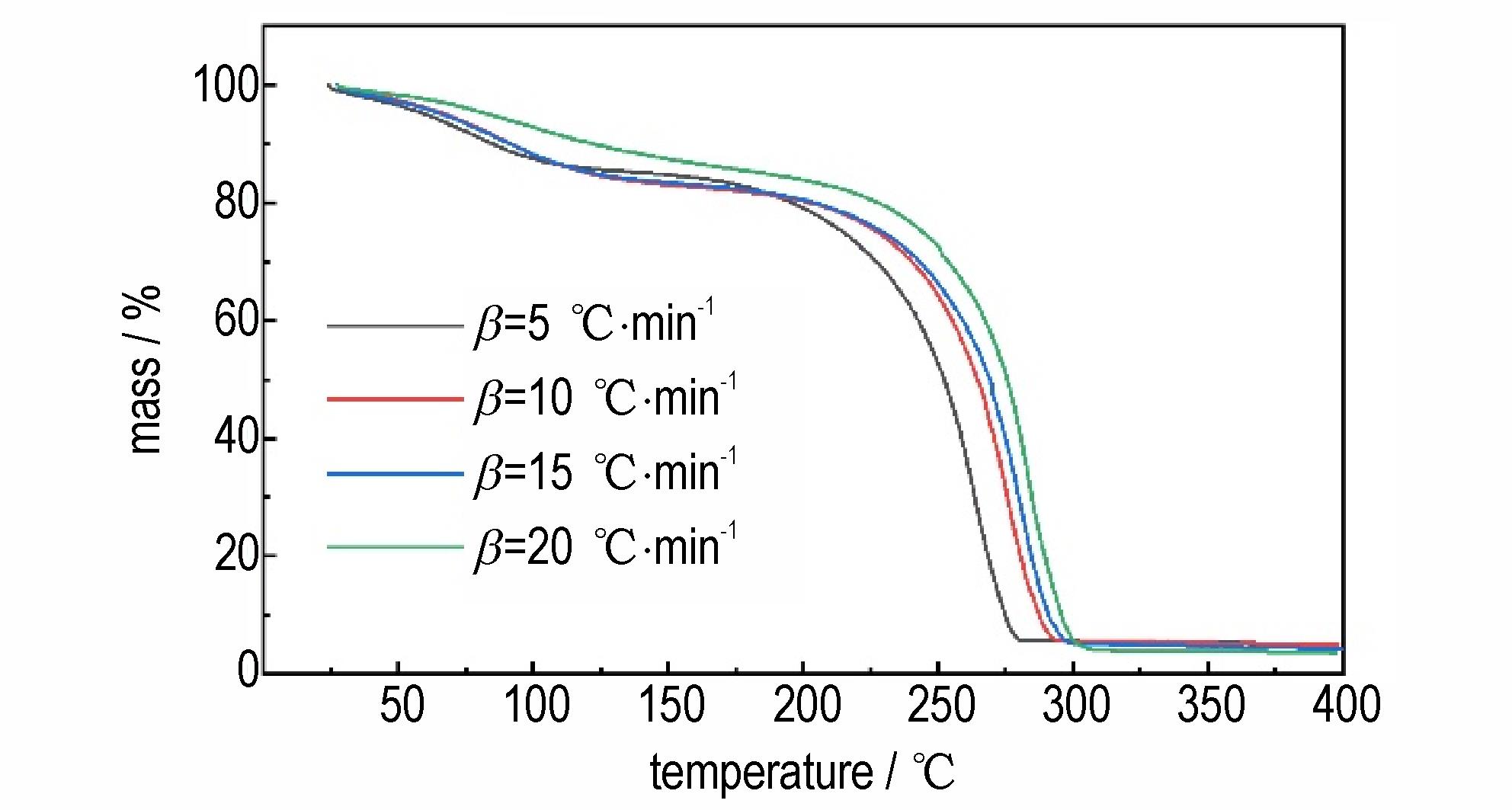

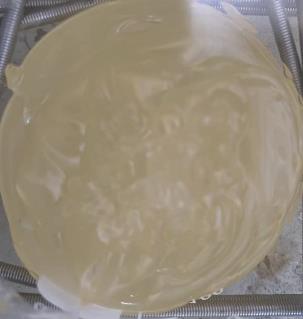

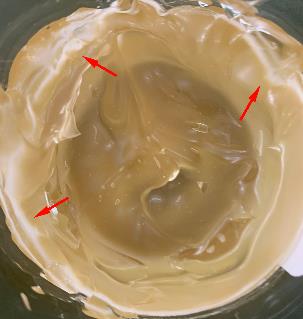

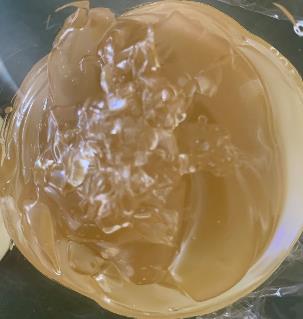

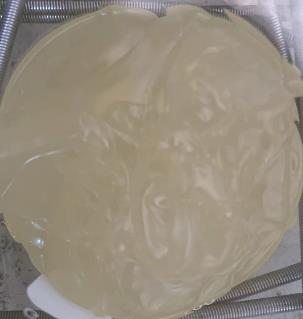

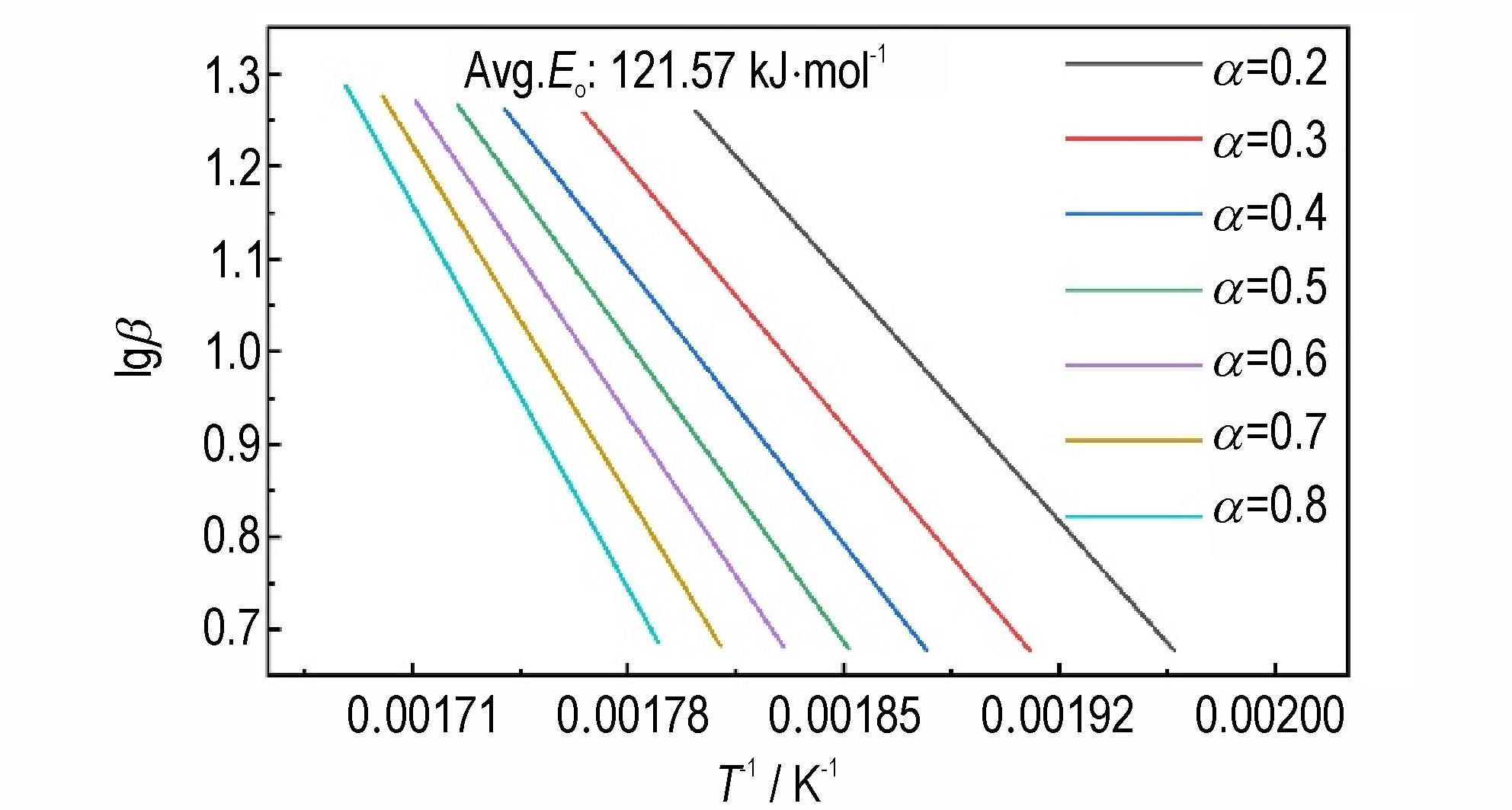

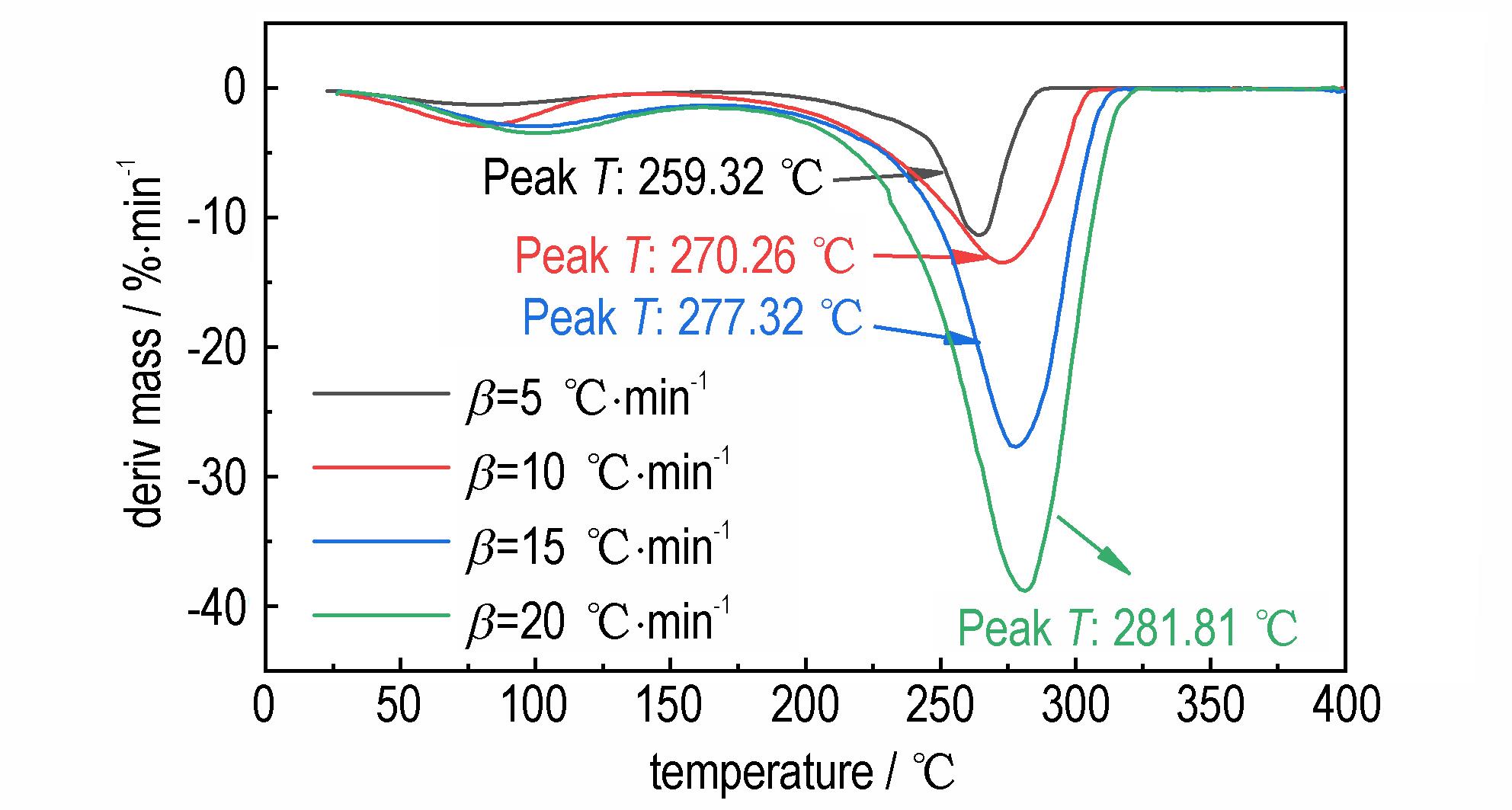

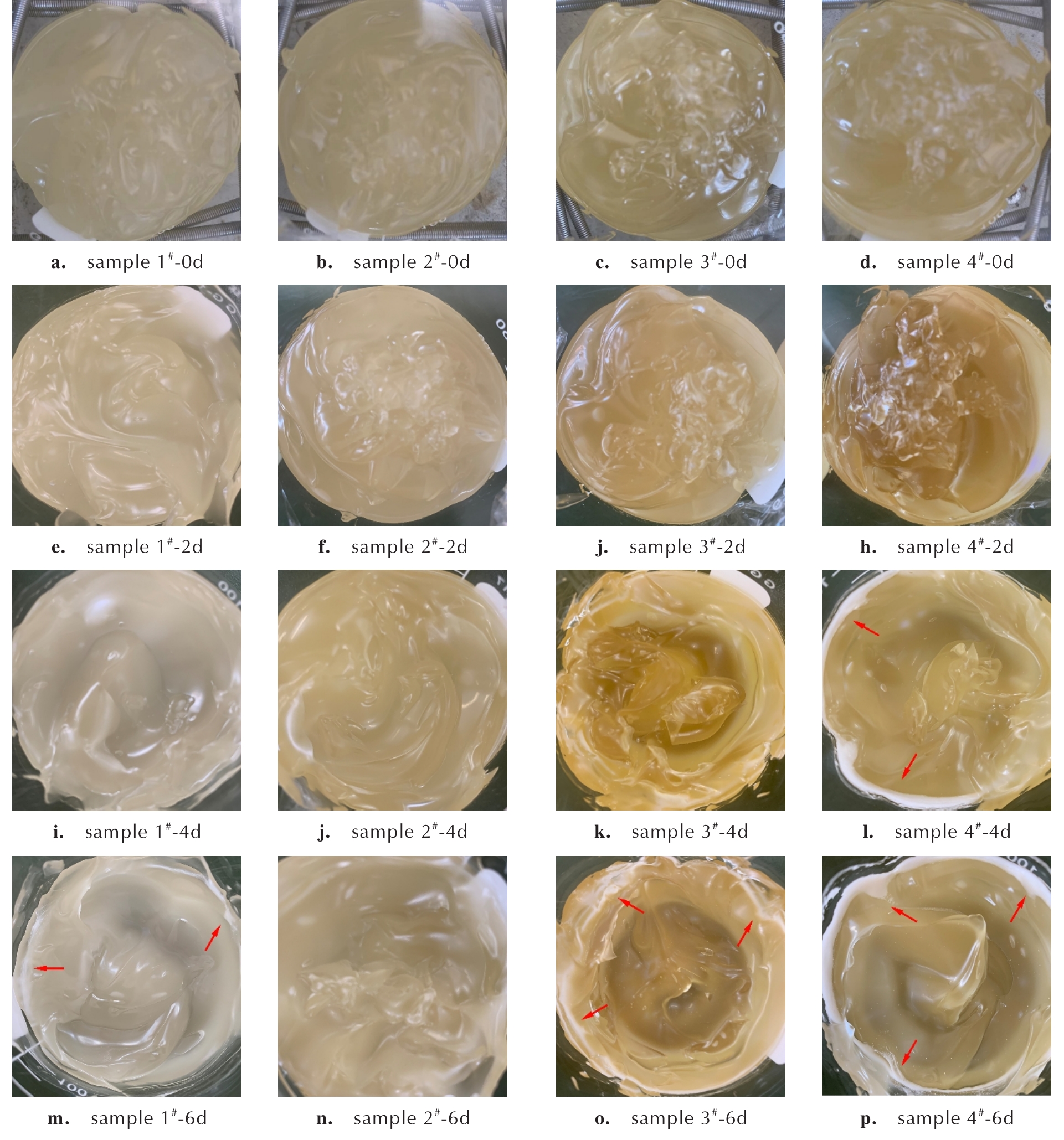

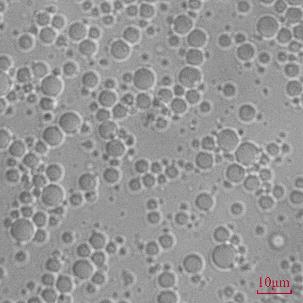

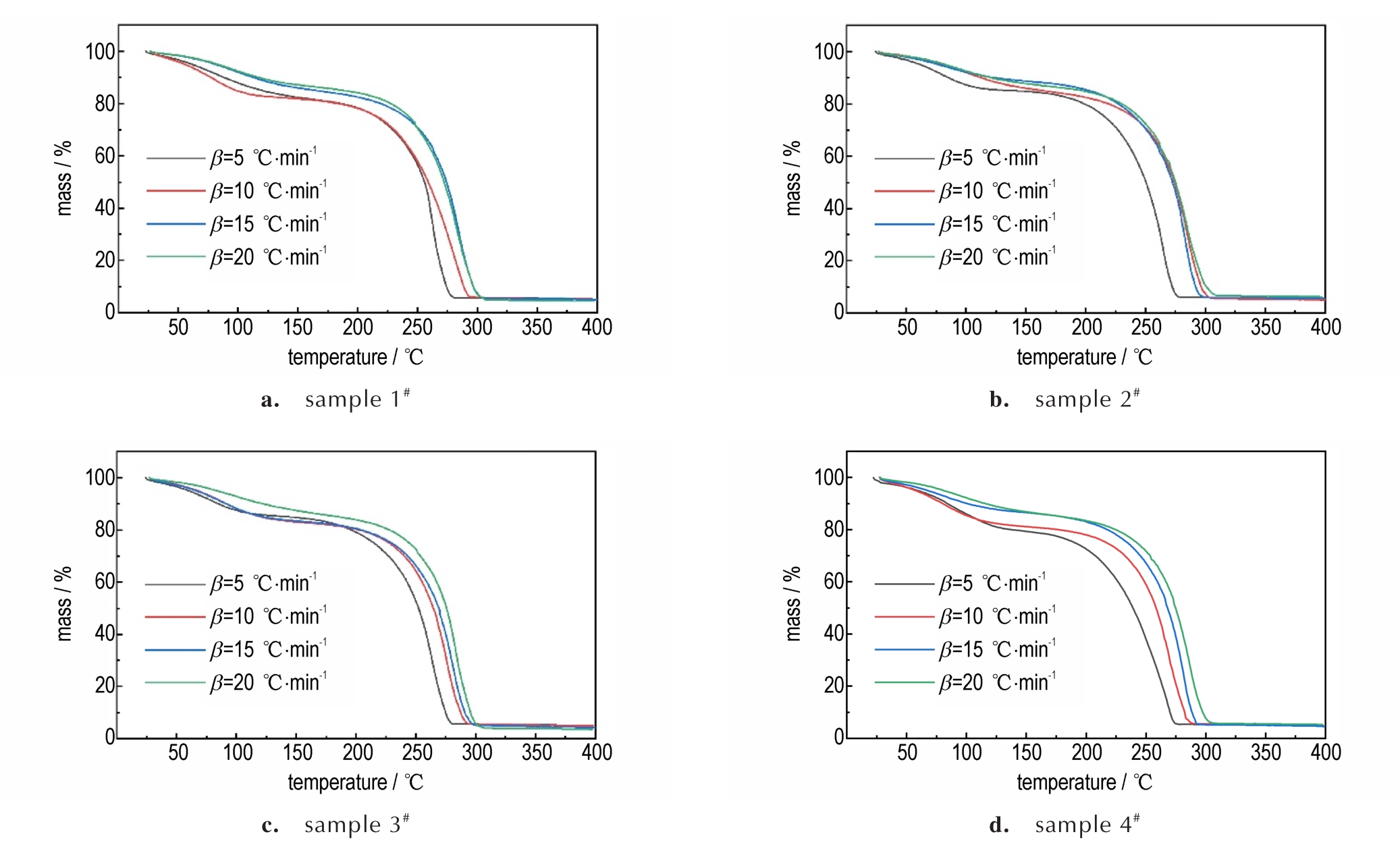

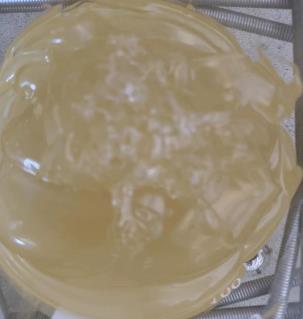

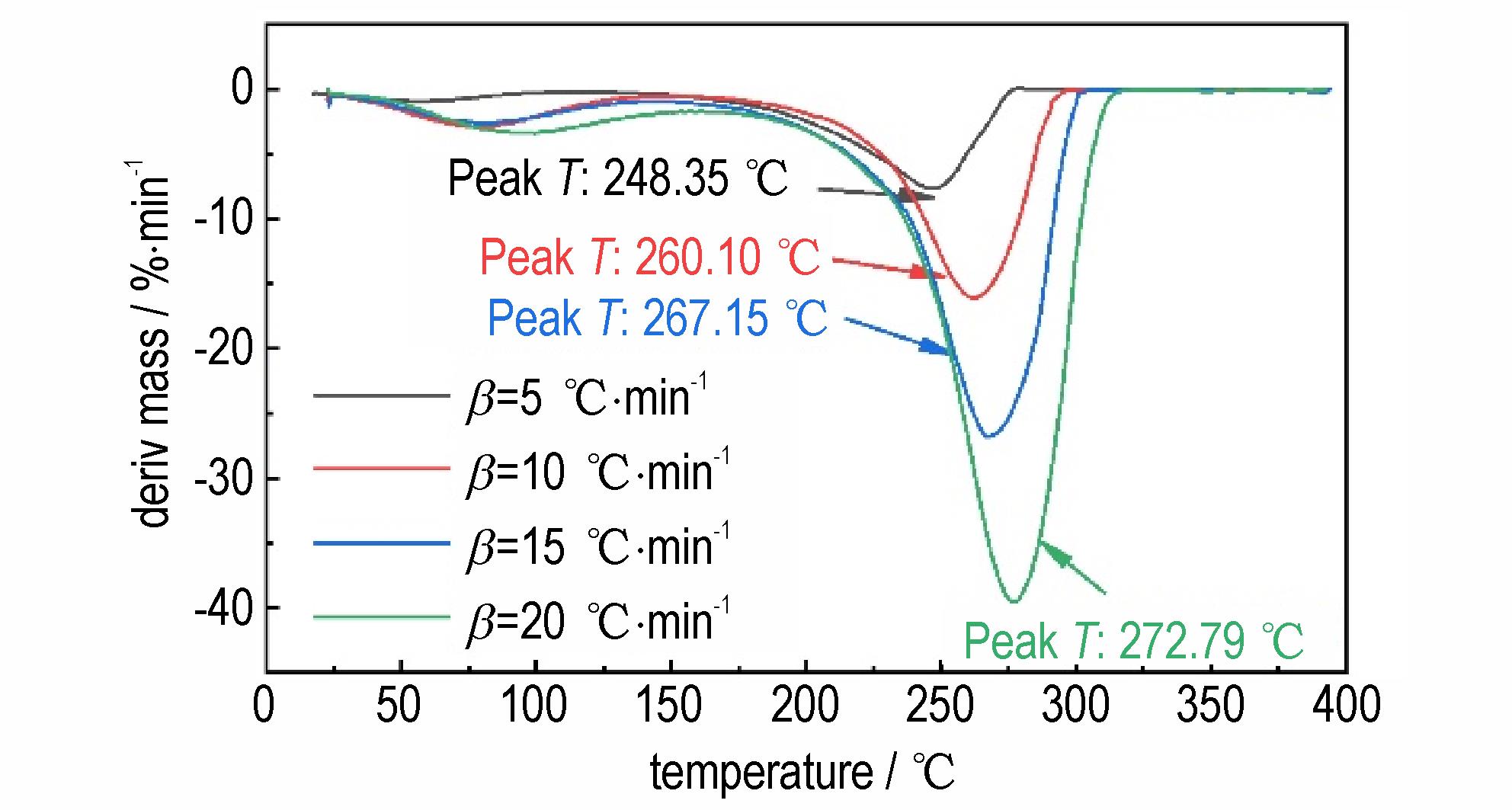

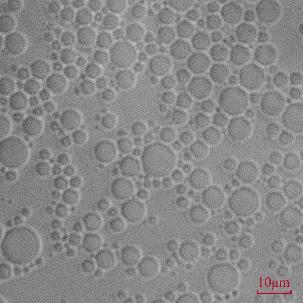

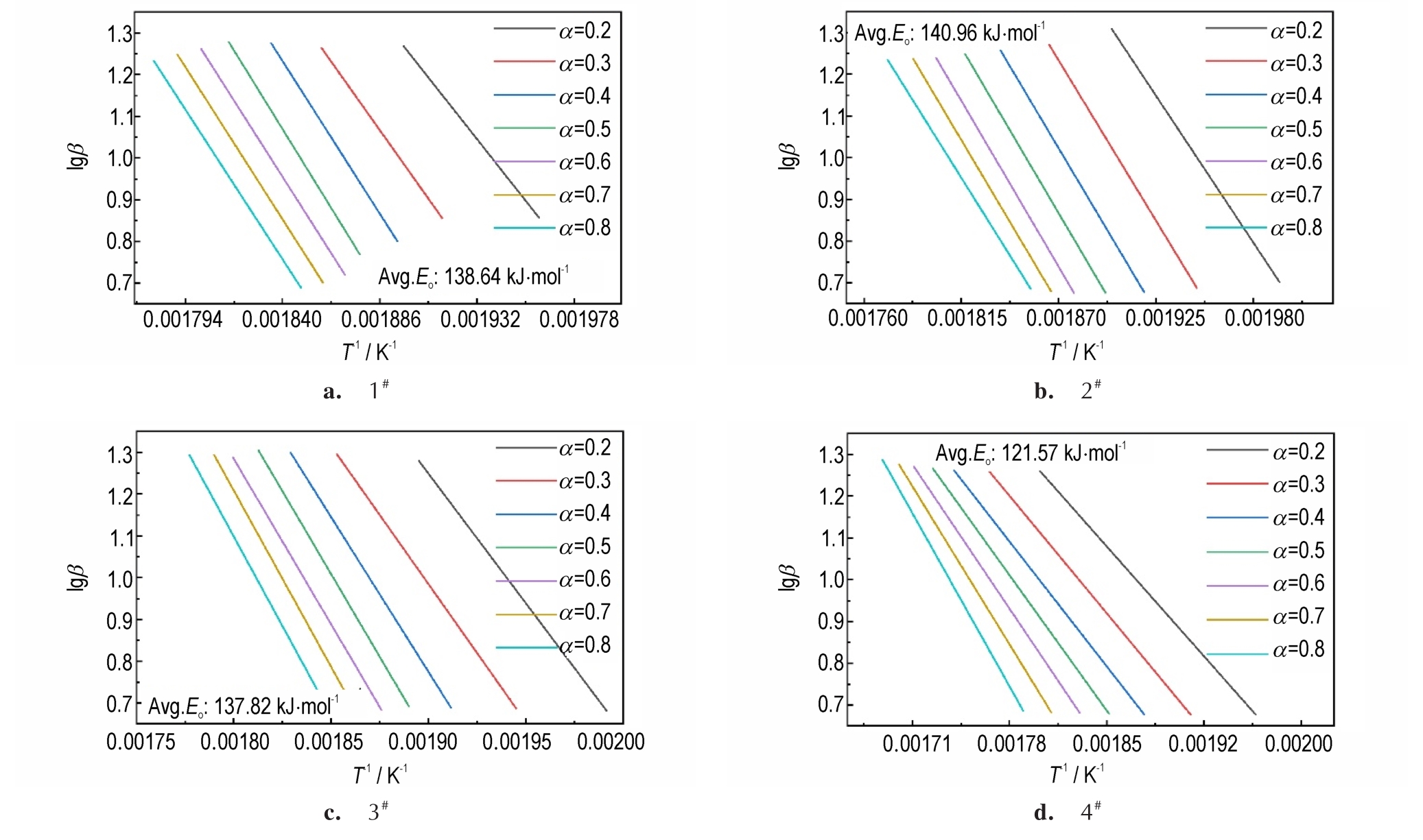

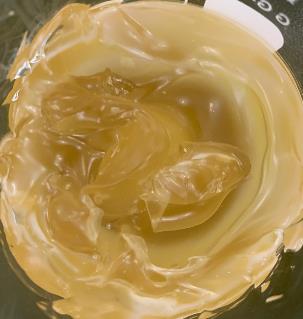

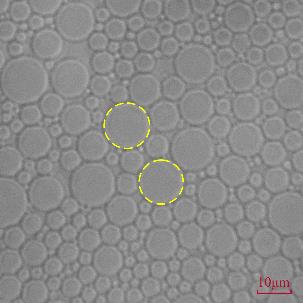

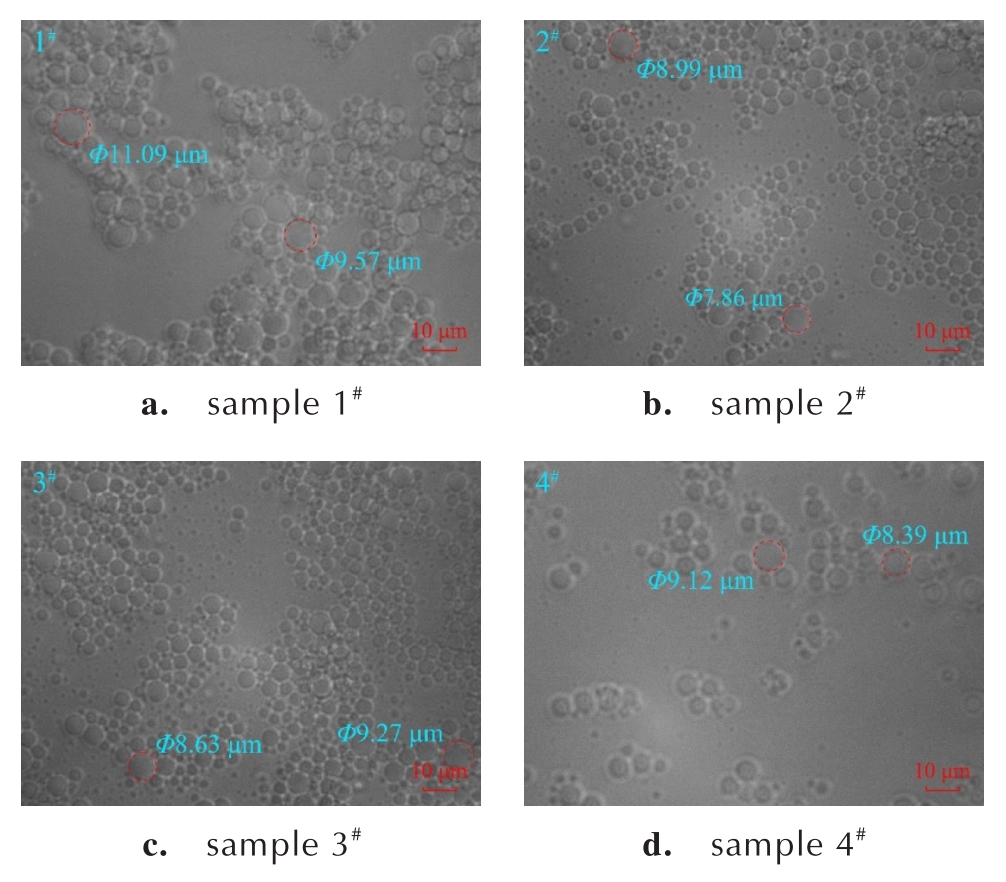

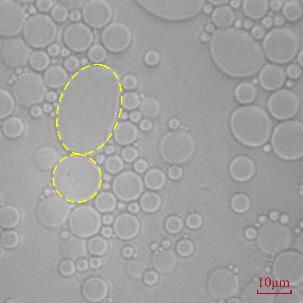

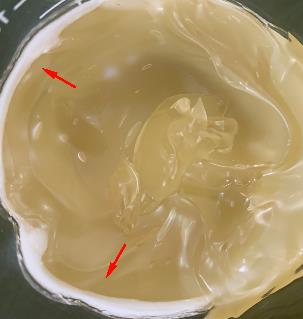

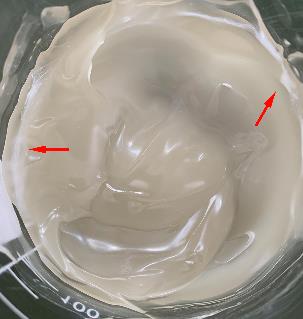

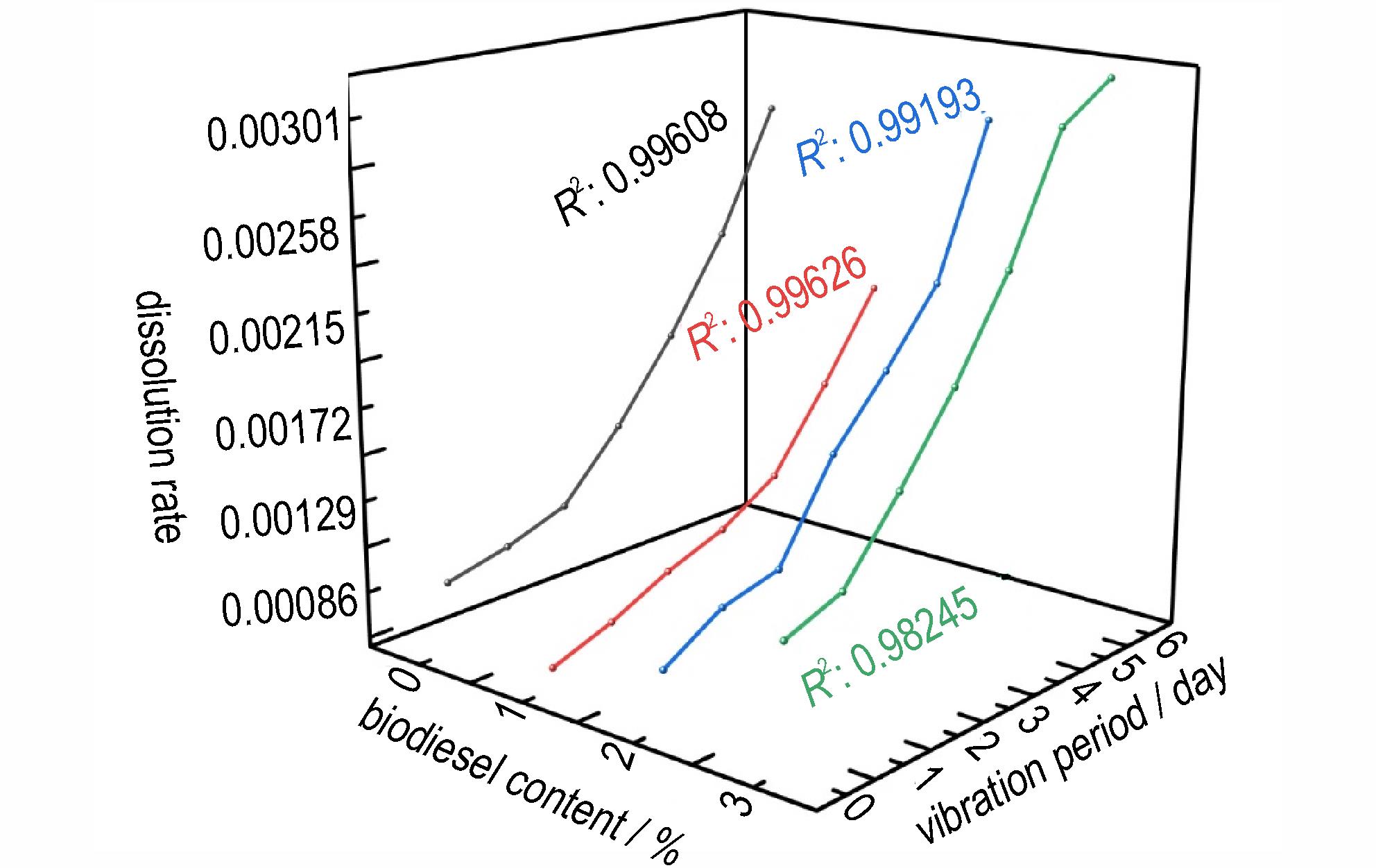

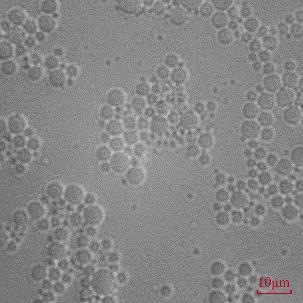

摘要:为了探究生物柴油对现场混装乳化炸药的热分解特性及抗振动性能的影响，利用激光粒度分析仪、光学显微镜、同步热分析技术、振动实验和水溶法，对以生物柴油为油相材料的现场混装乳化炸药基质样品的微观特性、热分解特性以及抗振动性能进行了研究，其中生物柴油的质量比分别为0%，1%，2%和3%。结果表明：添加生物柴油的现场混装乳化炸药基质样品平均粒径普遍较小，内相粒子的均一性较好，平均粒径与分散性指数较未添加生物柴油的样品分别降低了12.9%和38.0%；当体系中生物柴油的质量分数占整体的3%时，其分解反应的起始温度与峰值温度较未添加生物柴油的现场混装乳化炸药基质样品分别降低了5.8%和3.7%，反应活化能则降低了12.3%，热稳定性有所降低；在抗振动性能方面，生物柴油含量为3%的现场混装乳化炸药基质样品性能最差，其溶失率在6个周期后从0.117%增长到0.313%，且在4个振动周期后出现析晶现象；生物柴油含量为1%的现场混装乳化炸药基质样品抗振动性能最好，在6个振动周期后其溶失率从0.070%增长到0.197%，且未出现析晶。当样品中生物柴油含量为1%时，其内相平均粒径小、分布均匀性好、热安全性好且抗振动性能最佳。

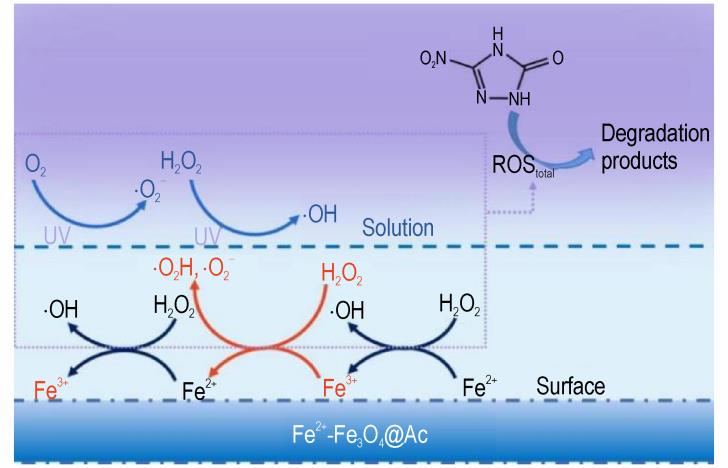

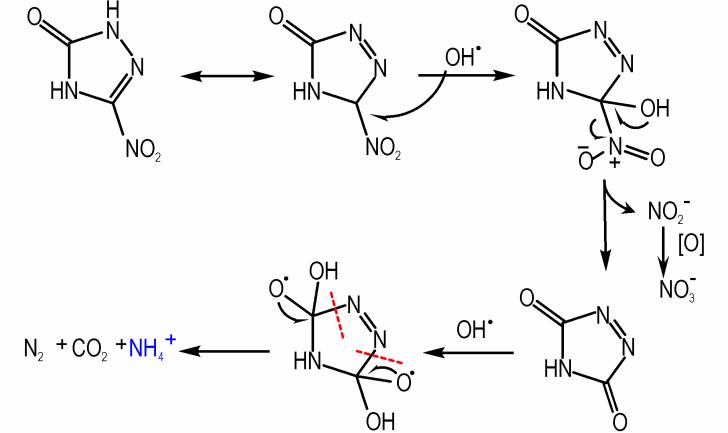

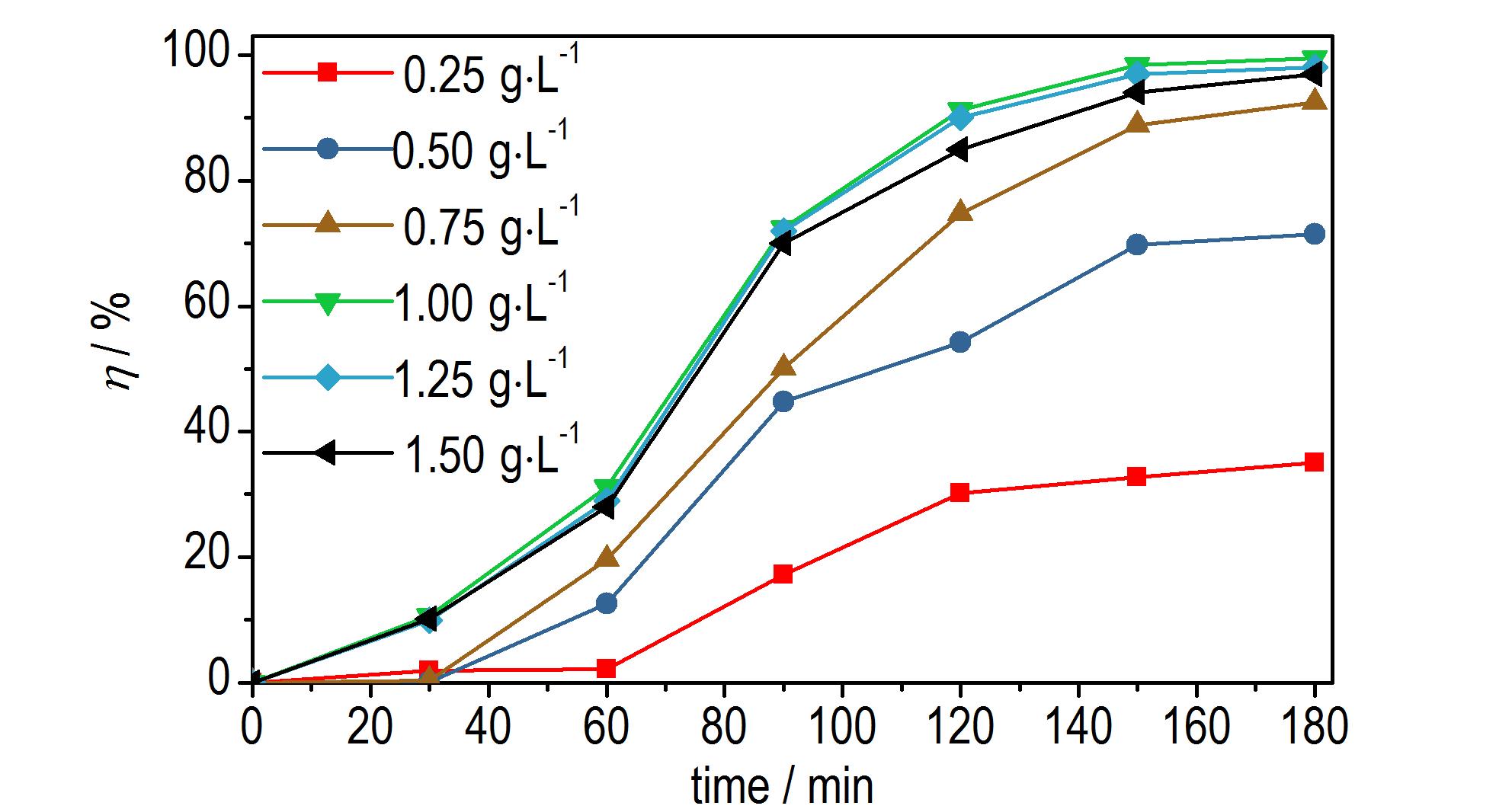

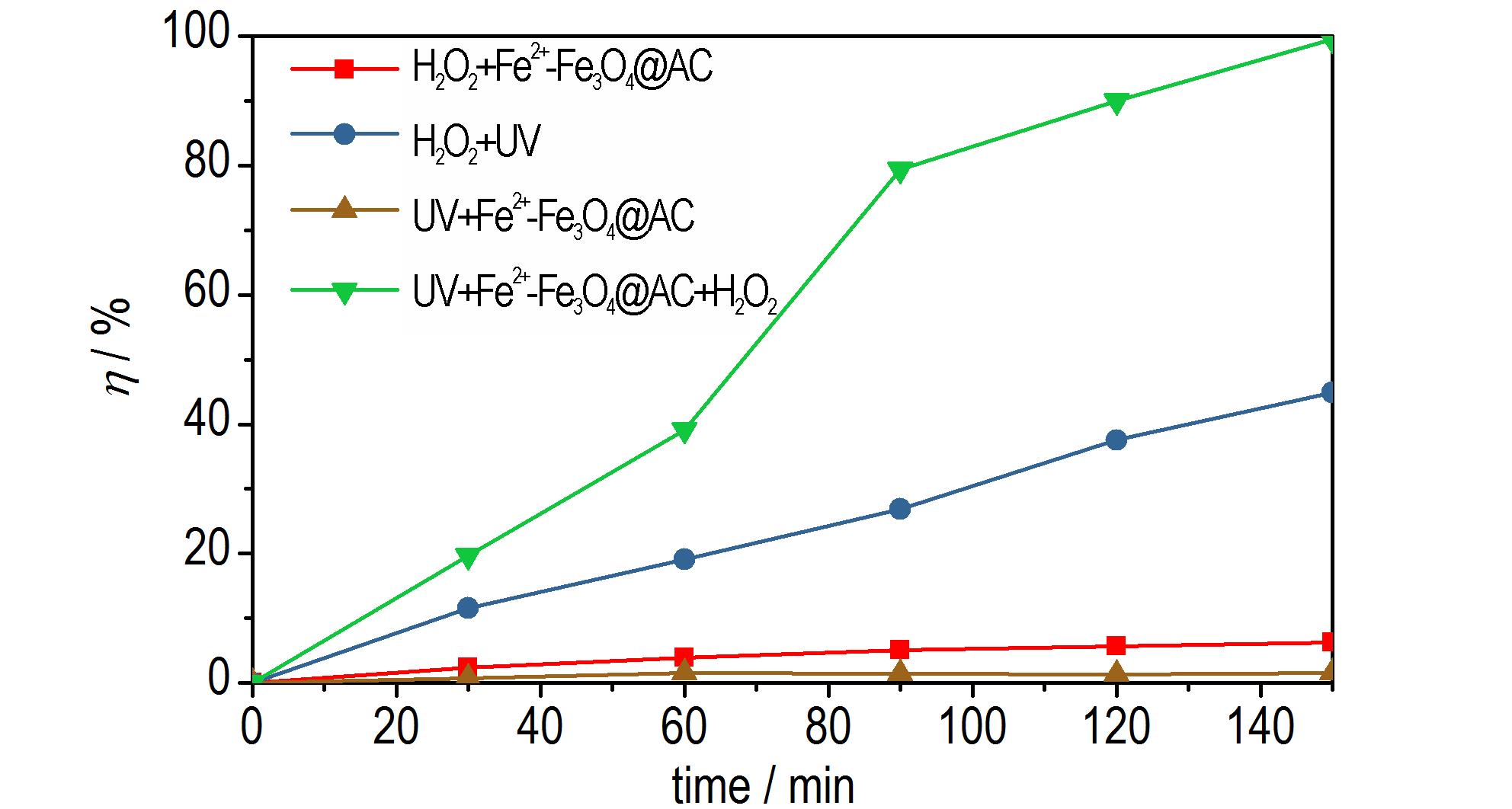

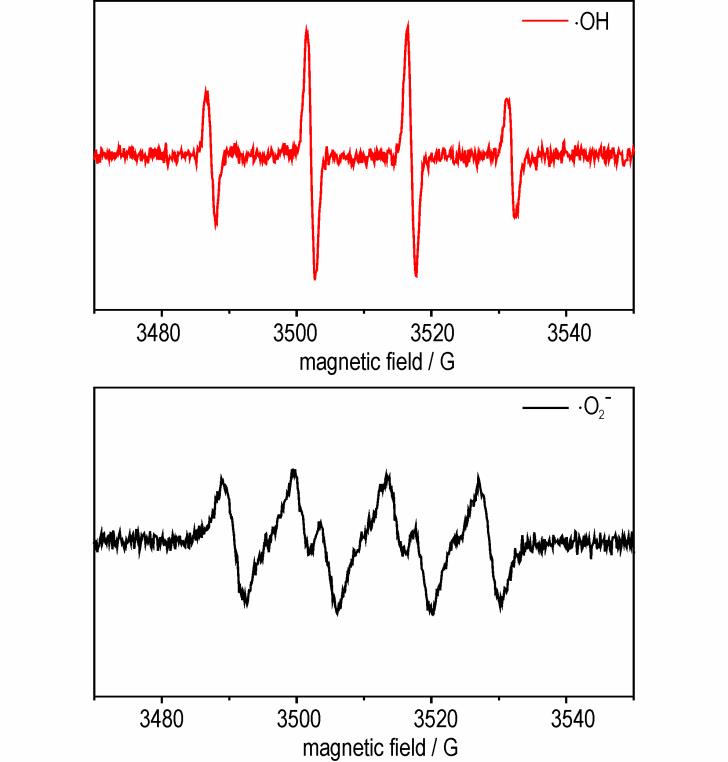

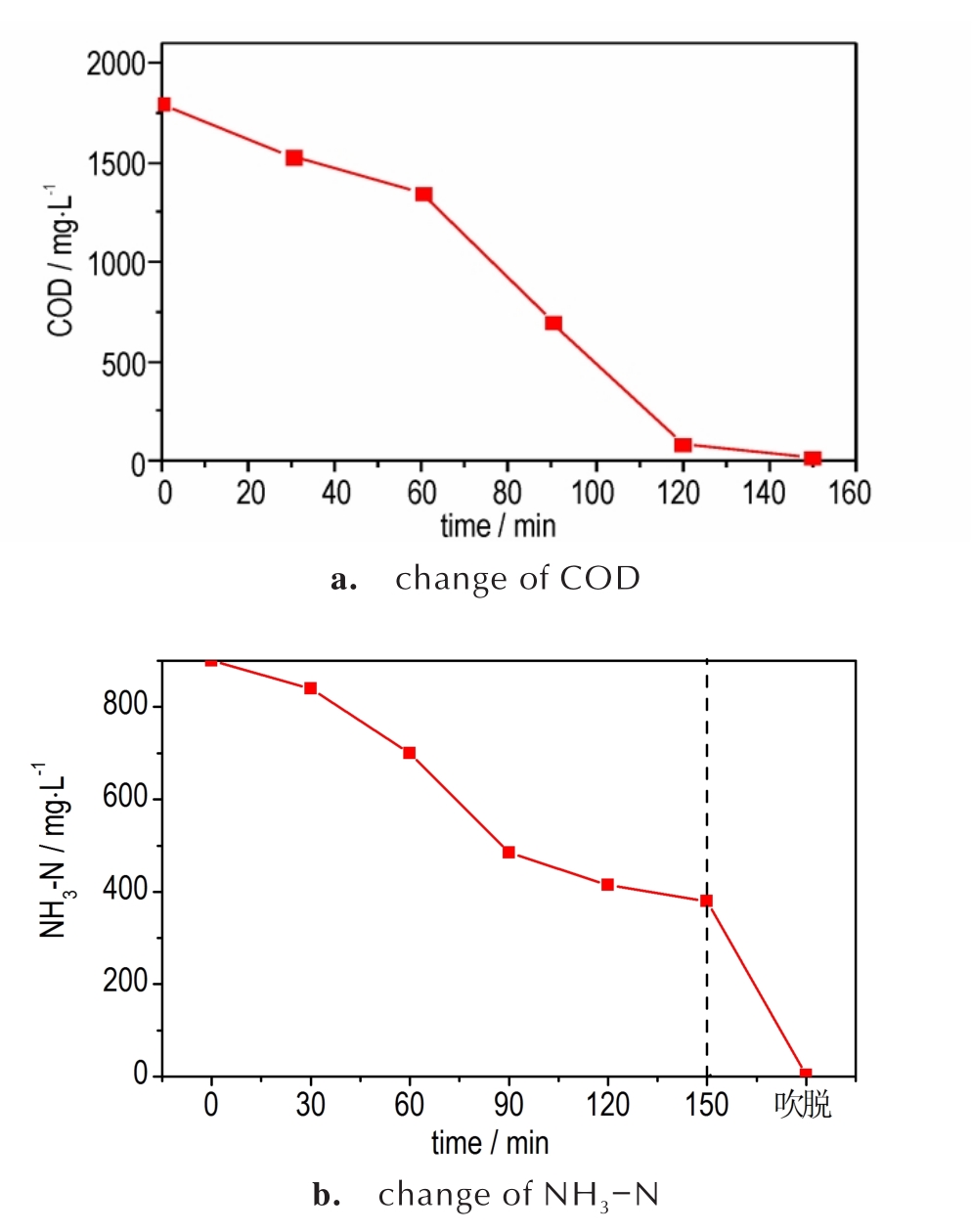

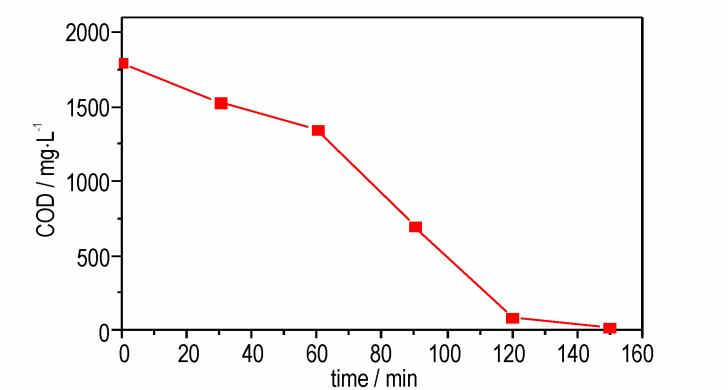

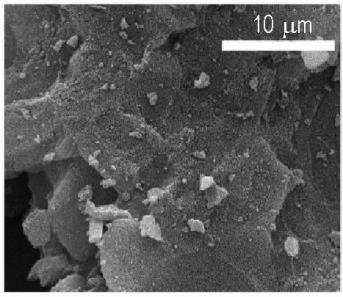

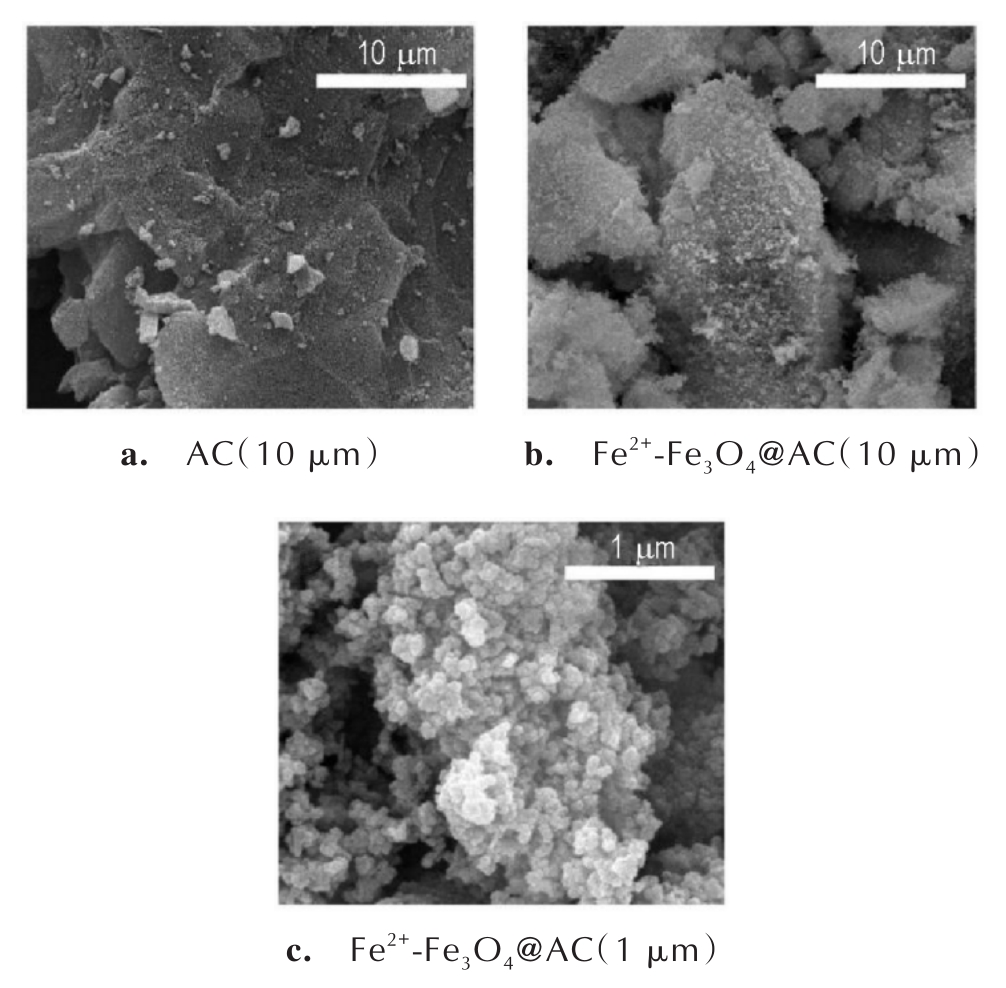

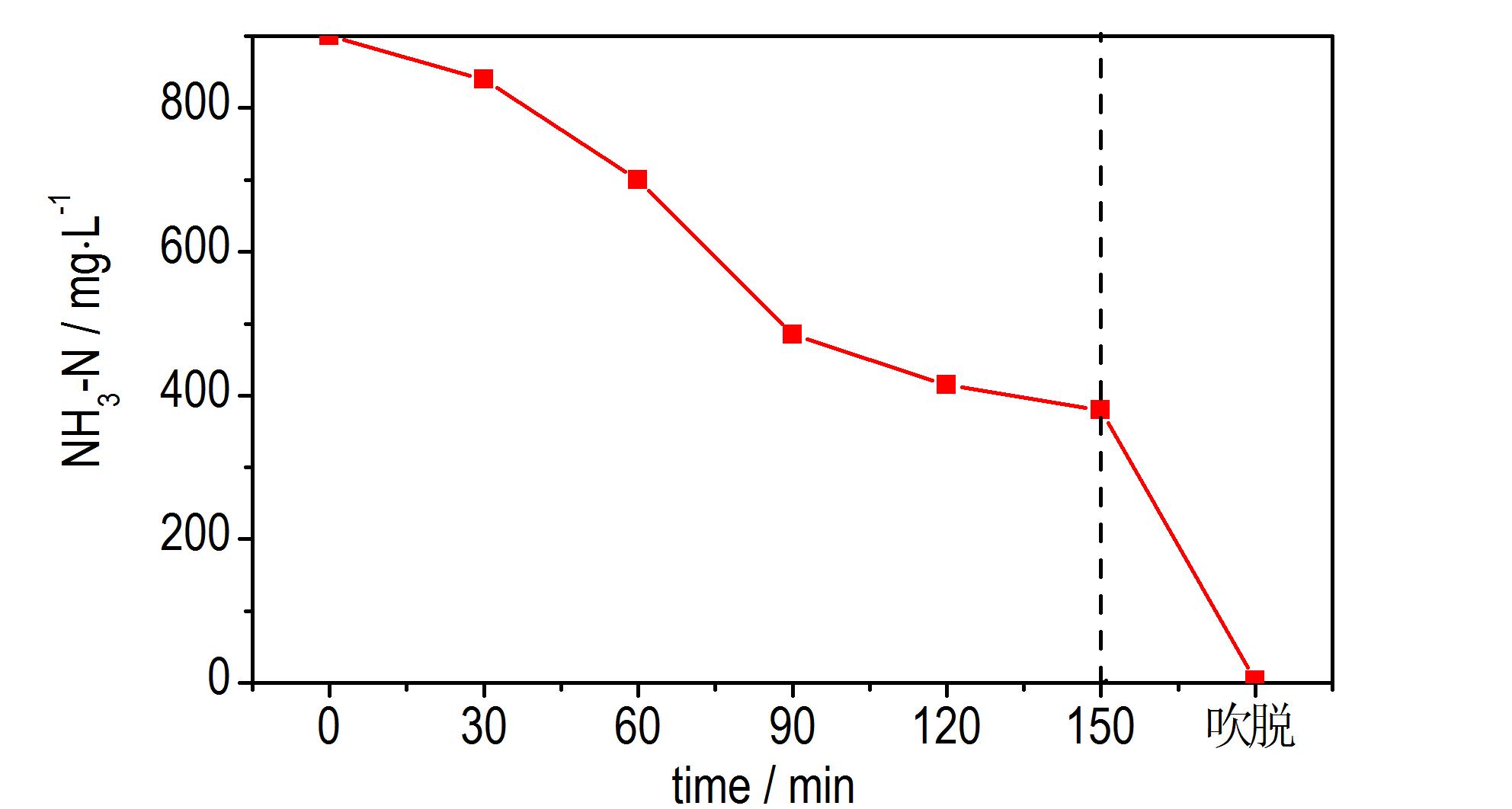

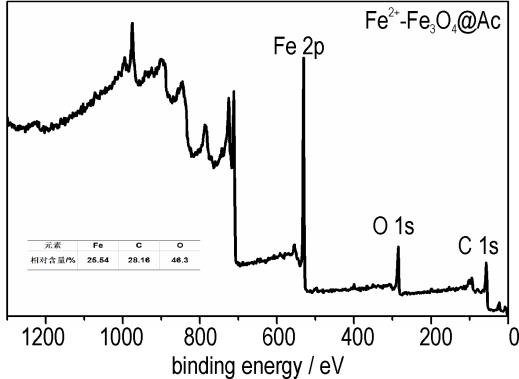

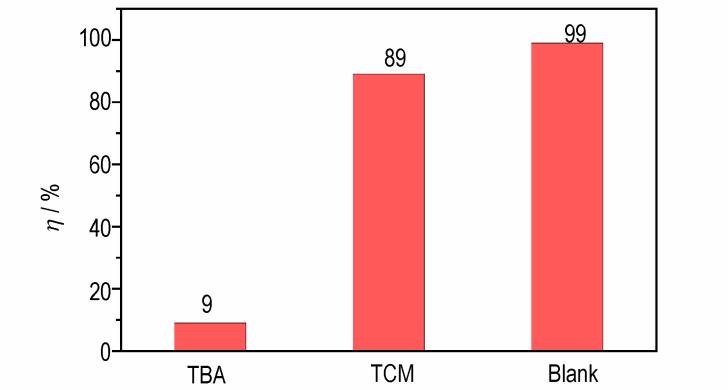

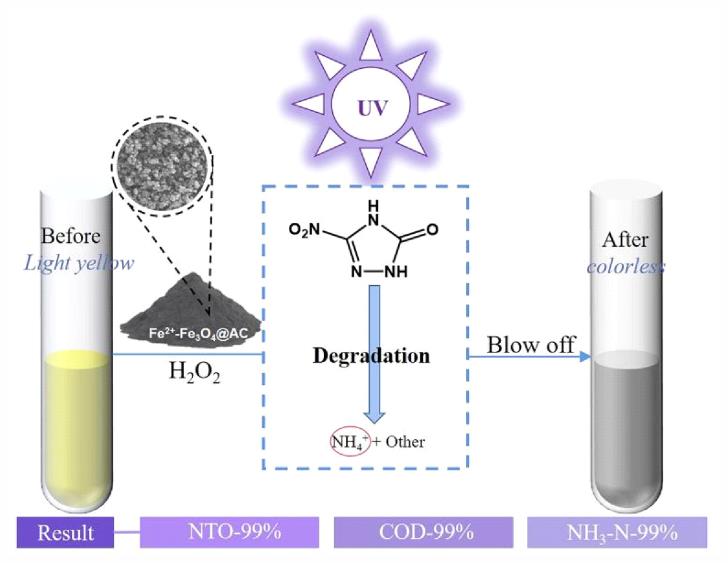

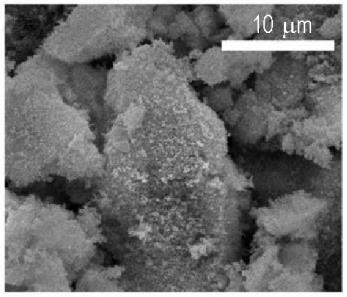

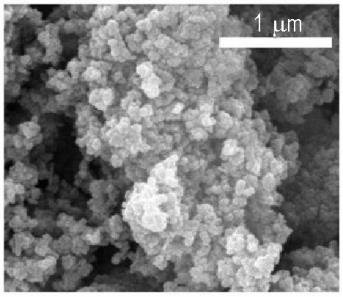

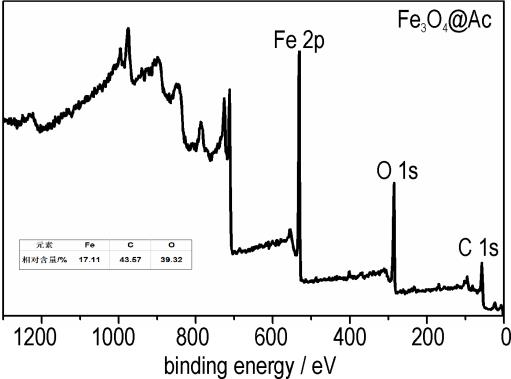

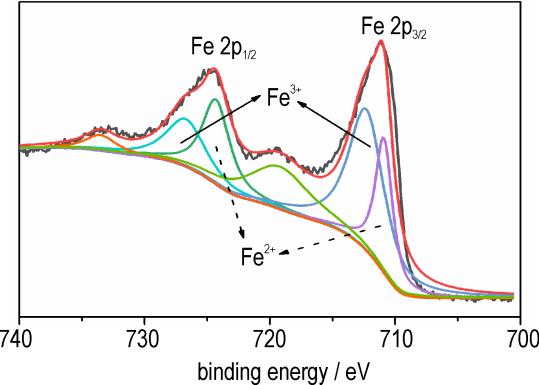

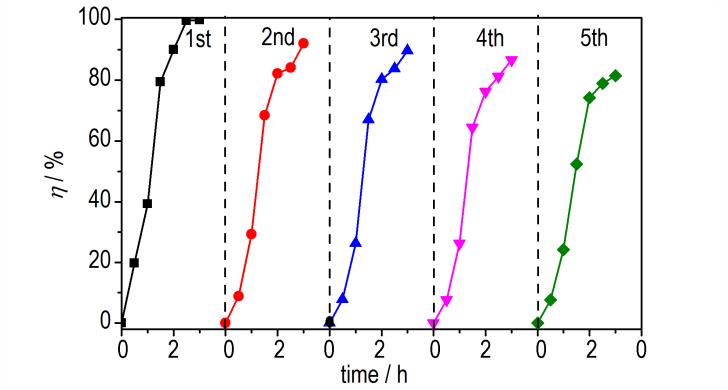

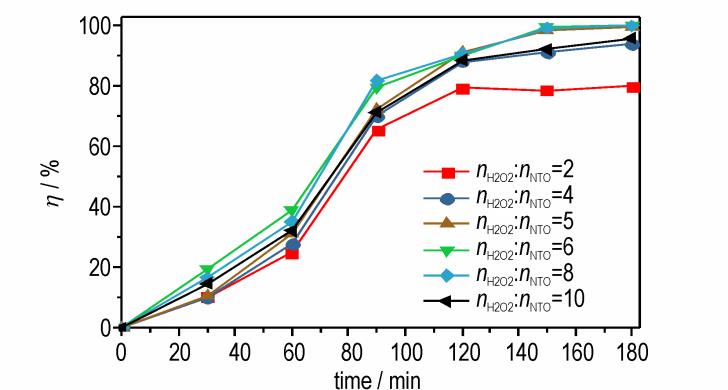

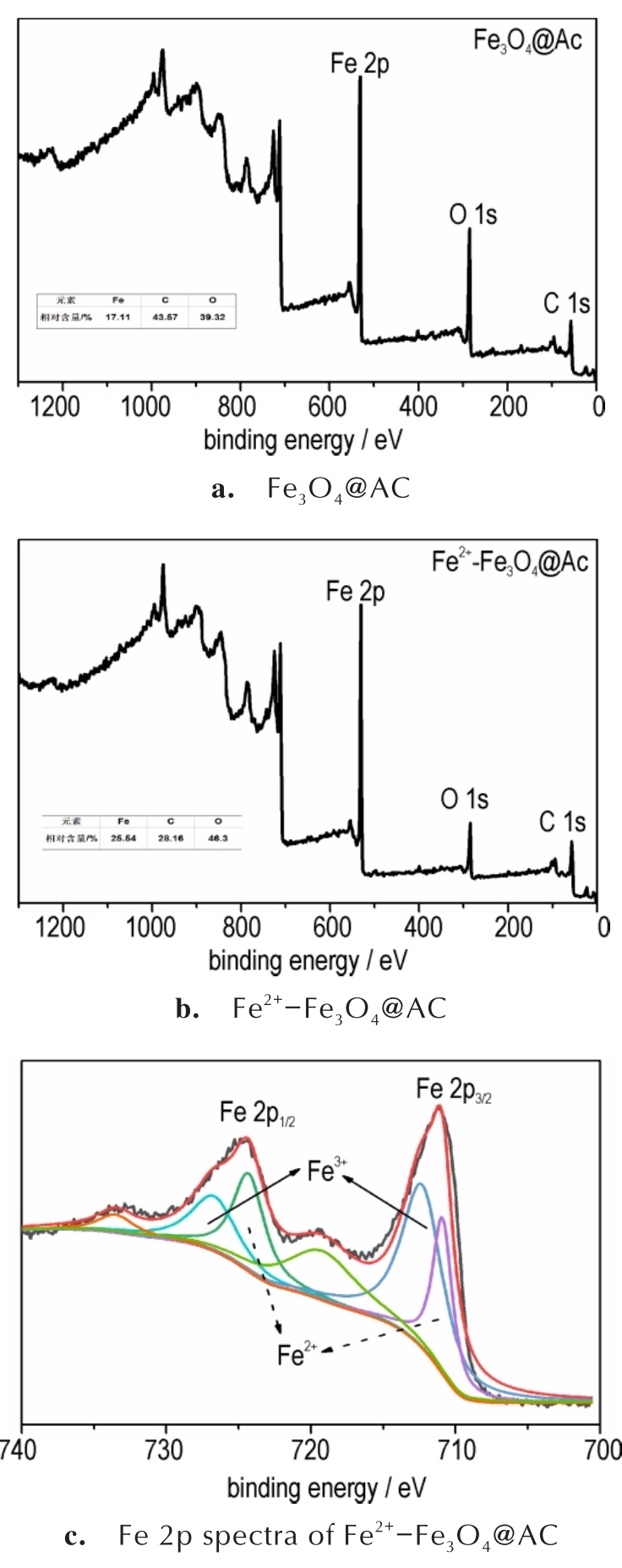

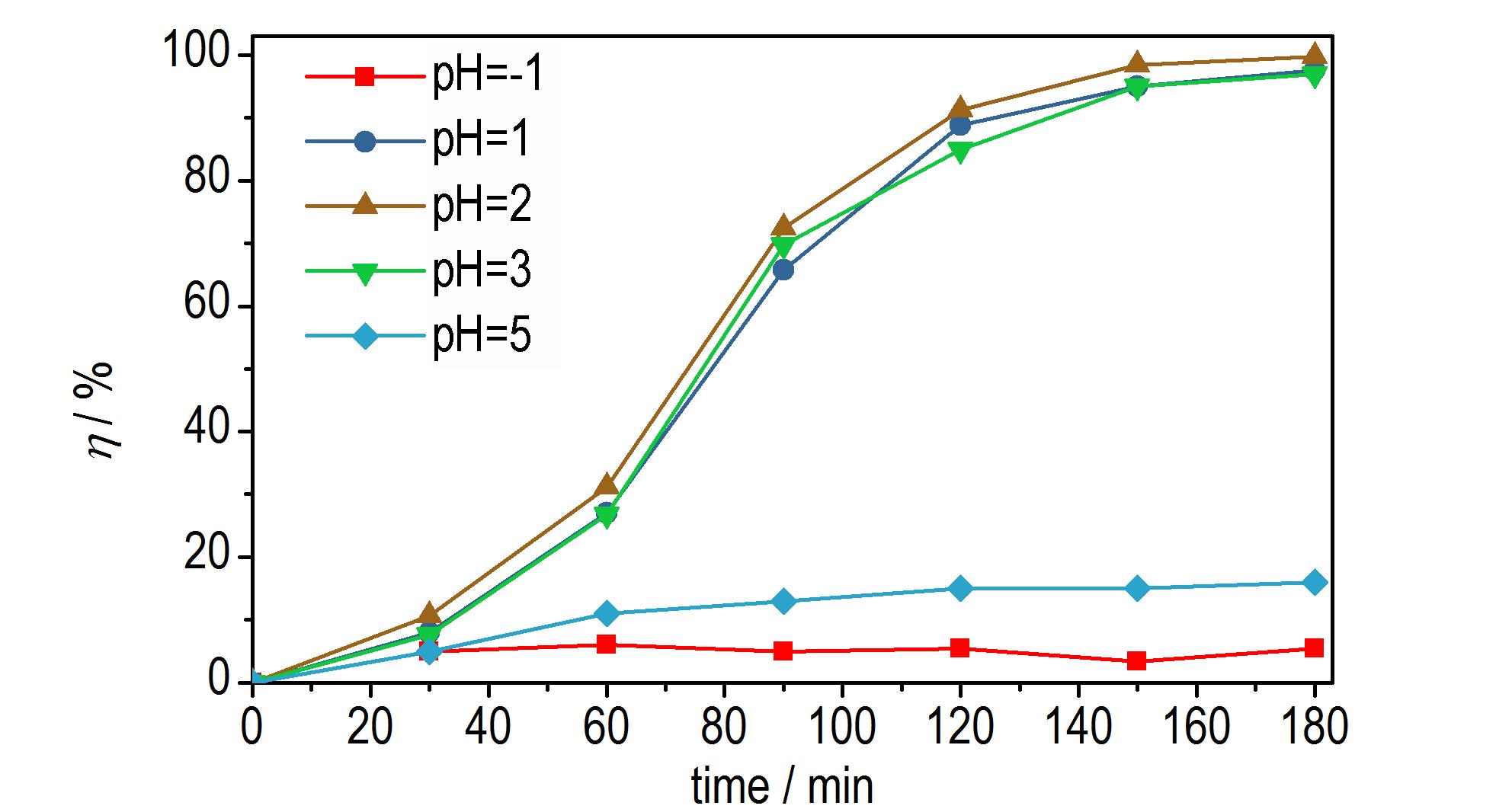

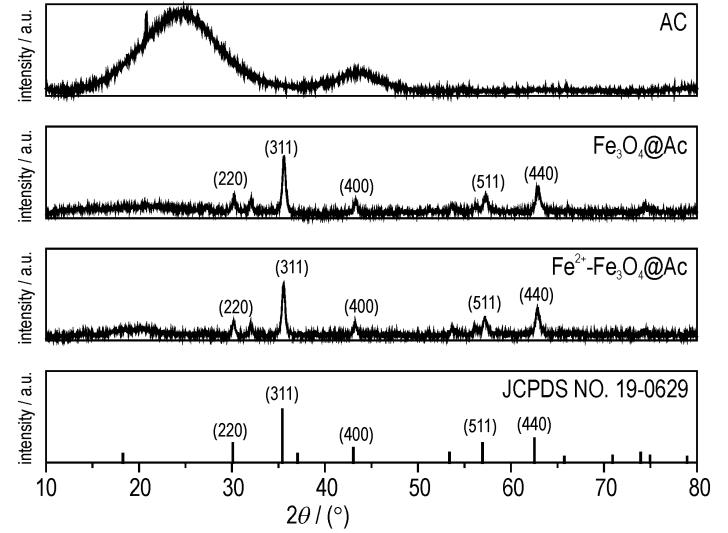

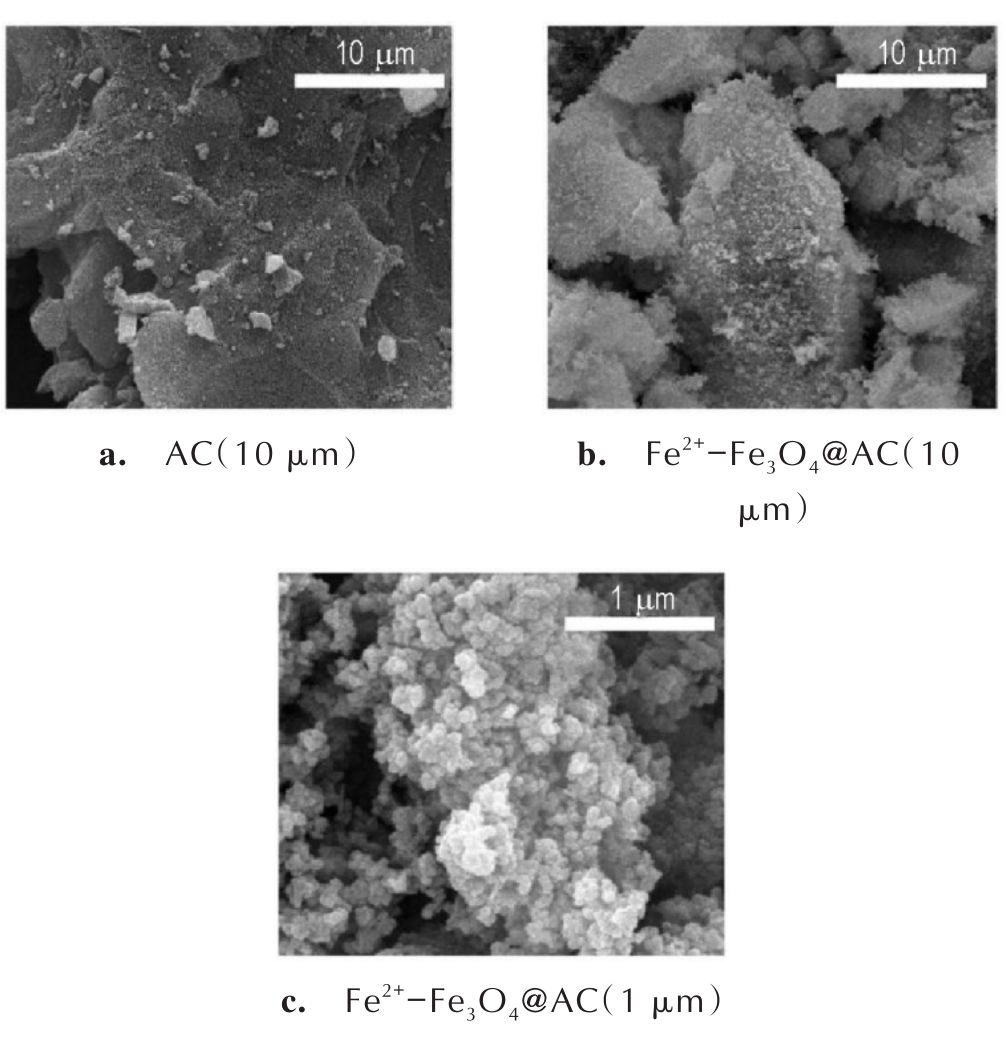

摘要:为处理工业上洗涤3-硝基-1，2，4-三唑-5-酮（NTO）粗品所产生的酸性洗涤水，研究提出非均相光Fenton降解NTO并联合吹脱的处理方法。首先以共沉淀-浸渍法制备催化剂Fe²⁺-Fe₃O₄@AC，而后以氧化体系（UV/Fe²⁺-Fe₃O₄@AC/H₂O₂）降解稀释洗涤水中的NTO（约4 g·L^-1），考察初始pH、双氧水投加量、催化剂浓度对降解效果的影响及催化剂的稳定性，筛选最佳降解条件。通过控制反应条件、猝灭自由基及EPR自由基捕捉测试推测可能的NTO降解机理。研究最佳条件下降解随后吹脱的过程中稀释洗涤水的化学需氧量（COD）及氨氮（NH₃-N）的变化。结果表明。该体系可高效降解NTO，最佳处理条件为pH为2，、n_H2O2∶n_NTO为5、催化剂浓度1 g·L^-1，150 min后可去除99%的NTO。催化剂稳定性好，5次循环实验后NTO去除率仍可达到82%。吹脱降解后废水的最终COD去除率与NH₃-N去除率均大于99%。反应由·OH与·O₂^-共同作用，其中•OH发挥主要作用。

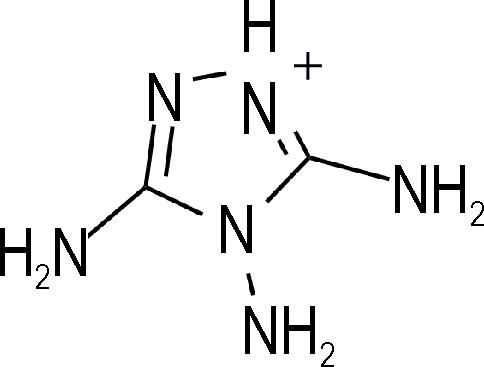

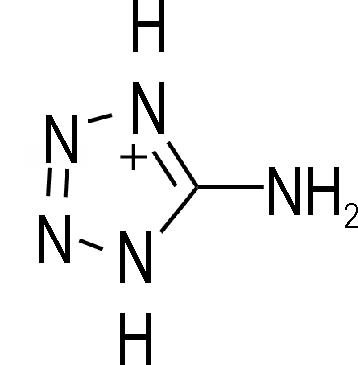

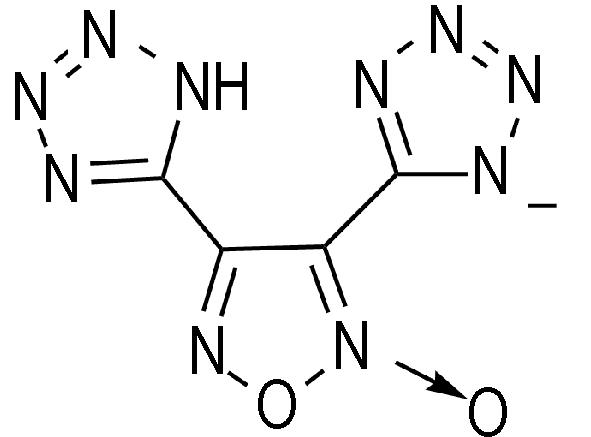

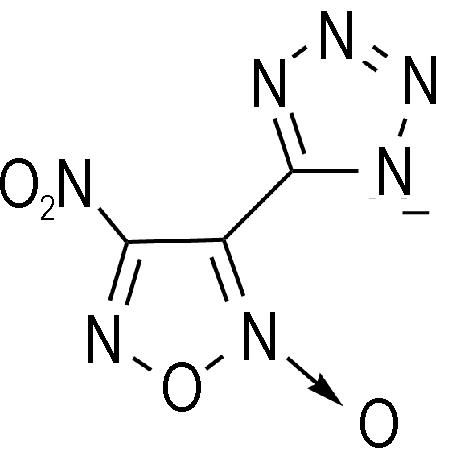

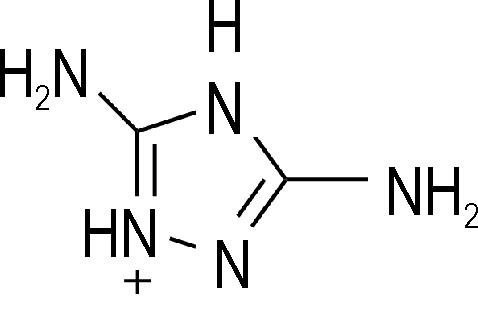

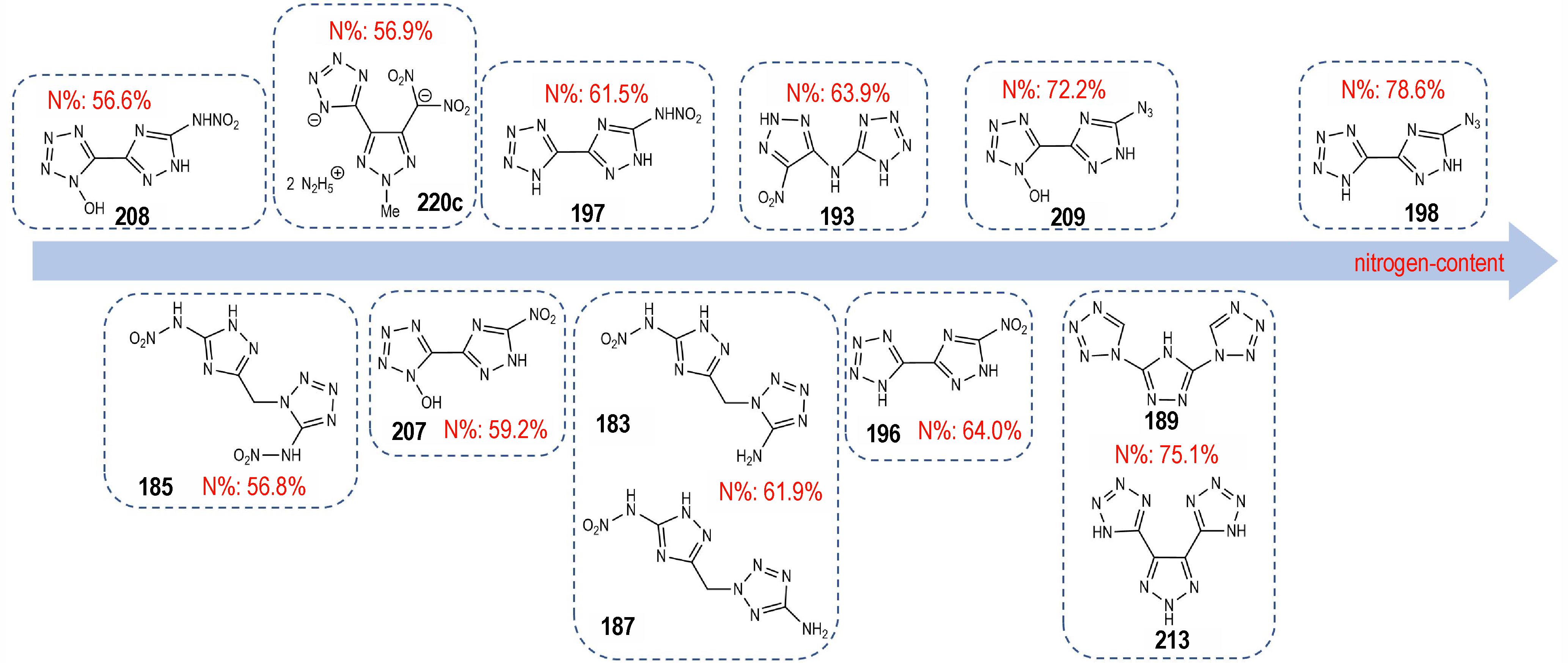

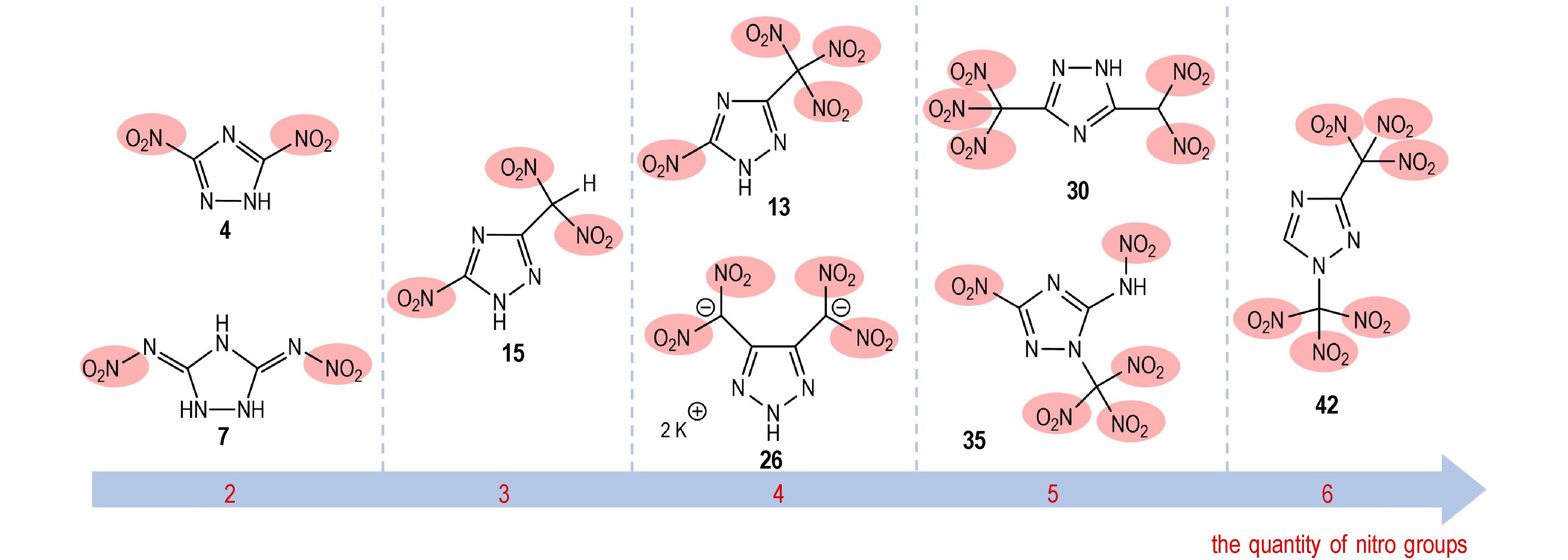

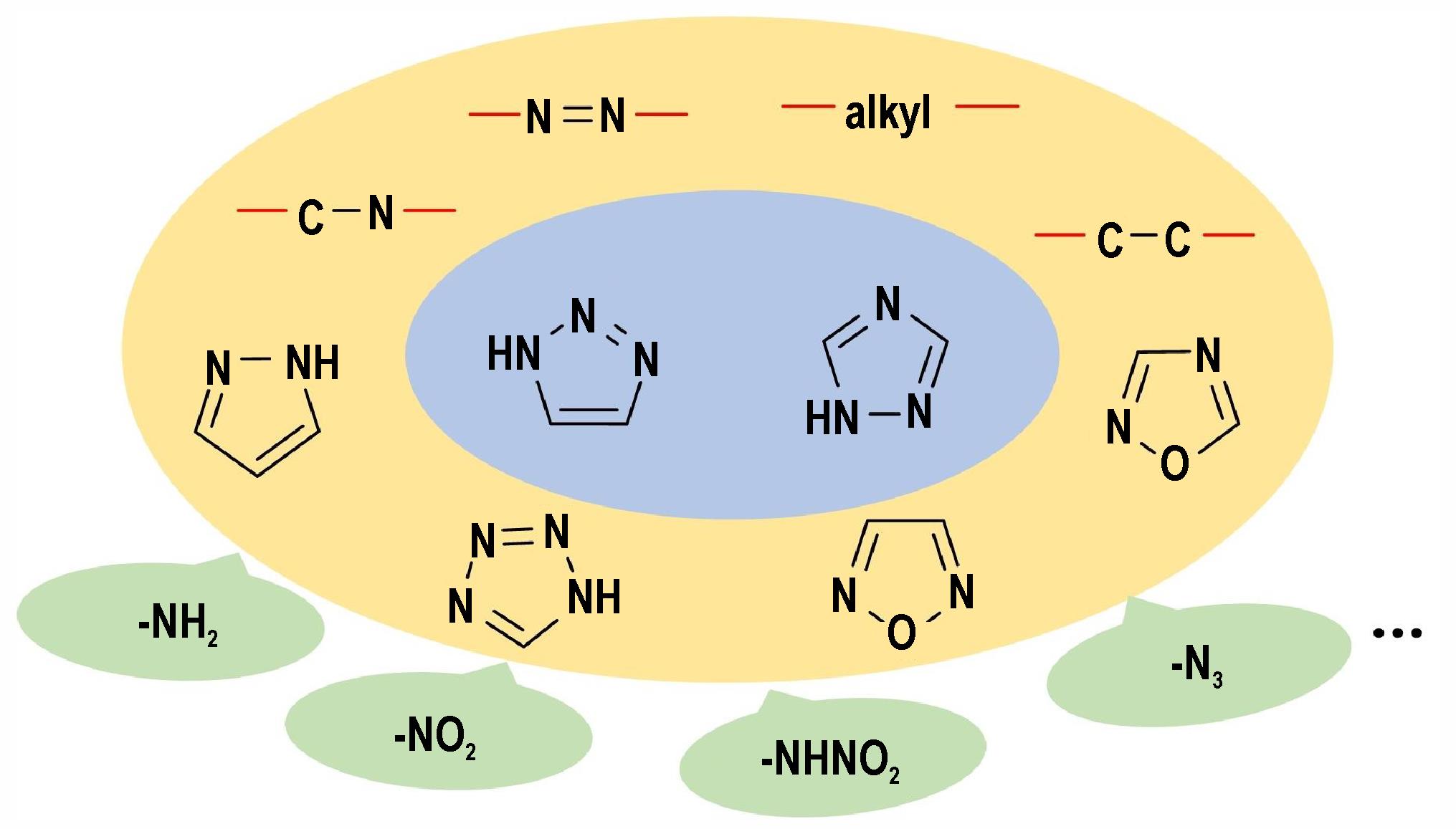

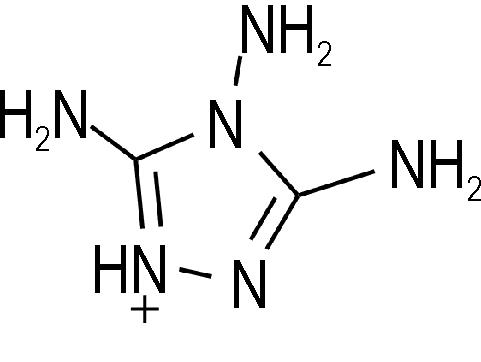

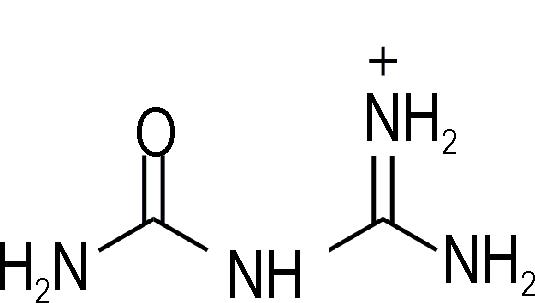

摘要:三唑类含能化合物是近些年发展的一类新型含能化合物，具有高生成焓、高氮含量和高热稳定性的特点。本文从分子结构出发，综述了单三唑类、双三唑类、吡唑基三唑类、噁二唑基三唑类和四唑基三唑类等40余系列含能化合物的最新合成研究成果，对部分化合物性能进行了阐述。并结合三唑类含能化合物的性能特点，指出基于构效关系设计新型三唑化合物，平衡能量-安全间的矛盾关系，是发展高能钝感三唑含能化合物的有效策略；在此基础上，设计合成笼状三唑含能化合物是较具潜力的发展方向，并提出筛选综合性能优异的三唑化合物开展应用研究。

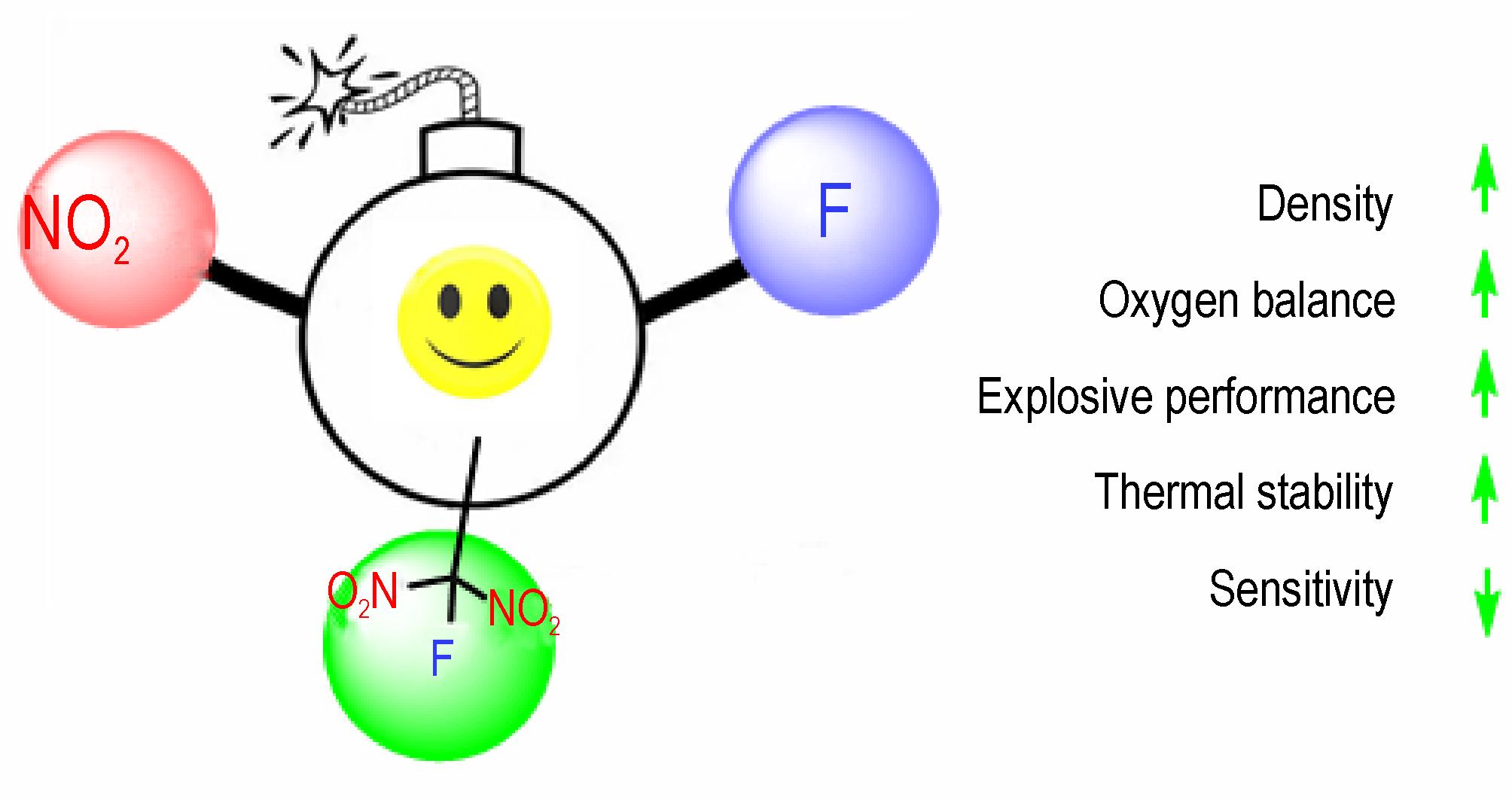

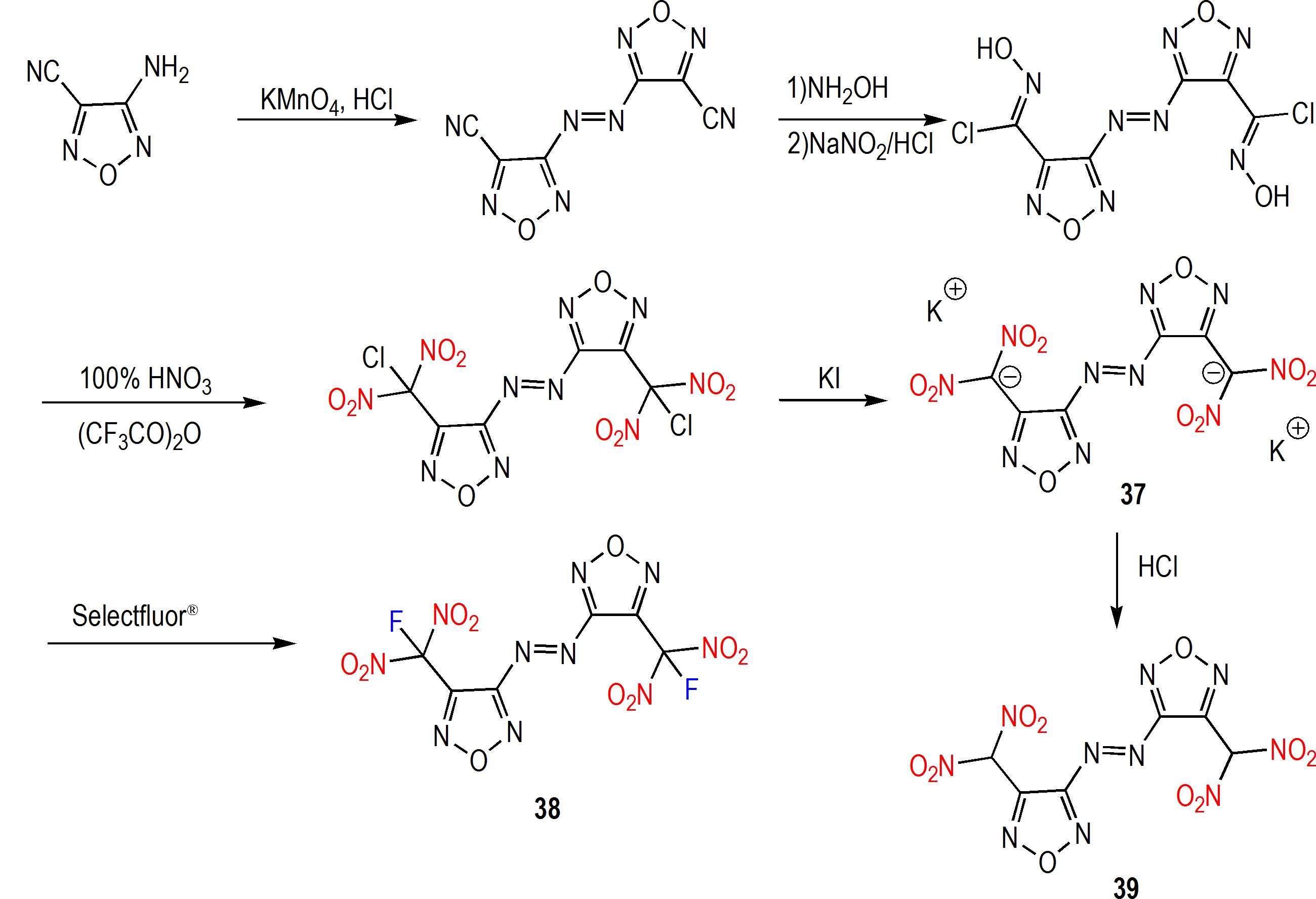

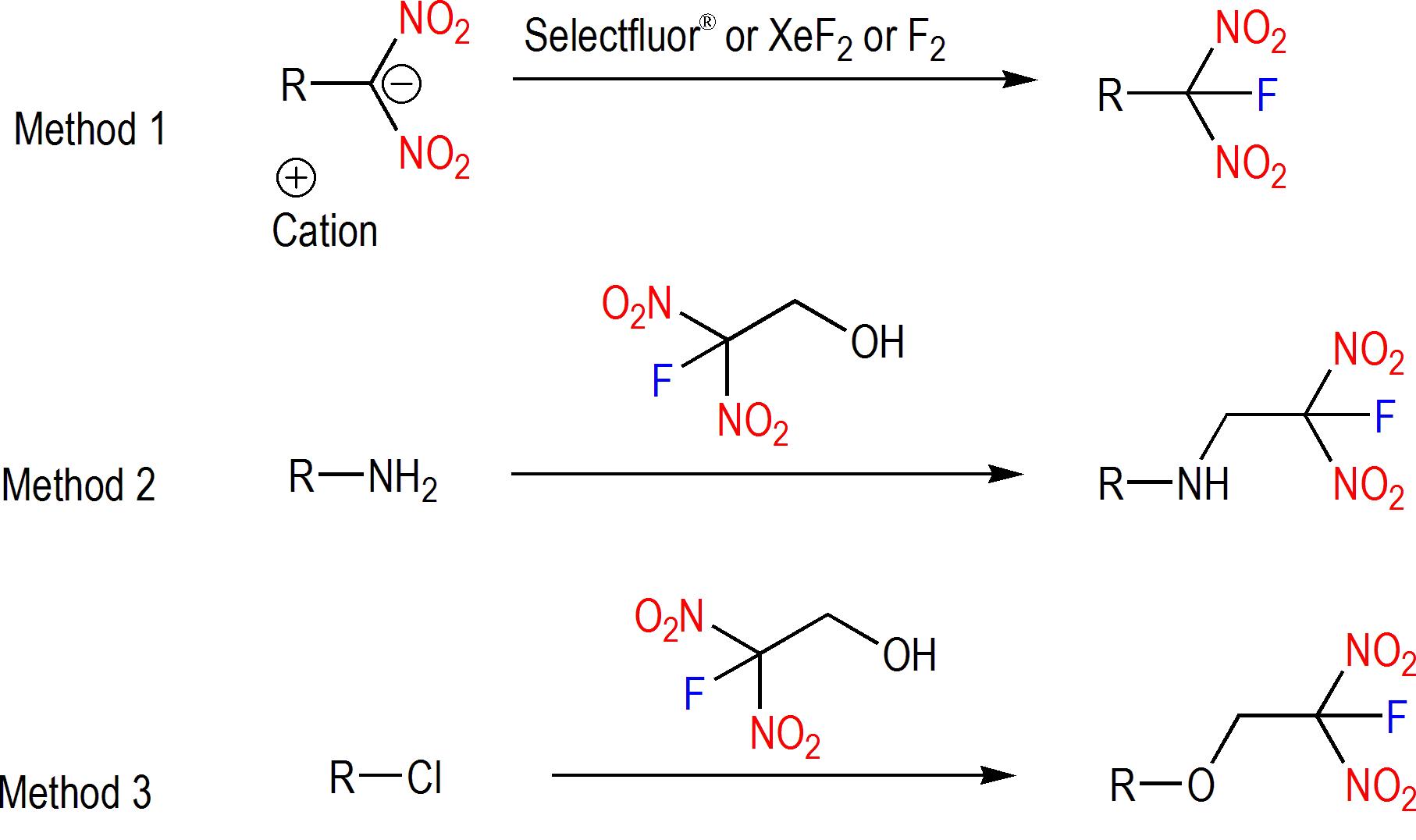

摘要:将氟偕二硝基甲基引入至含能化合物分子中，不但可以提高含能化合物的氧平衡、密度和爆轰性能，还可能提高化合物的热稳定性、降低机械感度。构建含氟偕二硝基甲基基团的含能化合物成为新型高能低感含能材料领域的研究热点。通过对近20年来含有氟偕二硝基甲基的含能化合物综述，总结氟偕二硝基甲基类含能化合物的合成方法，分析比较这类化合物的分子结构、理化性质和爆轰性能，为新颖氟偕二硝基甲基化合物的分子设计、合成研究提供参考。
