1 引 言
固体火箭发动机非线性燃烧不稳定通常发生在发动机工作末期，呈现典型的非线性特征。其中推进剂的燃烧响应是固体发动机产生非线性燃烧不稳定的主要增益因素之一，受到火箭发动机研制者的广泛重
视[1,2,3] 。由于对非线性燃烧响应机理认识不足，仅依靠线性压强耦合响应函数的测量难以解决实际发动机中出现的非线性燃烧不稳定问题。对于发动机中产生的压强振荡幅值较高且含有多阶声振频率时，推进剂的压强耦合响应表现出非线性特性[4] 。目前，对于非线性压强耦合响应产生的机理有了一些认识[5] ，但仍缺乏相应的实验数据支撑，使得非线性压强振荡对压强耦合响应的影响机制仍没有明确的认识。因此，需要对推进剂非线性压强耦合响应开展深入的研究。近年来，对推进剂压强耦合响应特性开展了大量的理论研
究[6,7,8] ，已在理论上证明了压强振荡幅值对非线性压强耦合响应函数有较大的影响[4] 。然而，理论分析较难准确获得真实配方推进剂的非线性压强耦合响应特性，仍需要开展实验测量研究。实验方面，对于含铝量较高的复合推进剂，通常采用传统的外部触发激励T型燃烧器实验装置获得推进剂的线性压强耦合响应特性[9,10,11] 。此方法是通过改变T型燃烧器的长度获得声腔轴向一阶频率，测量该一阶频率的压强耦合响应函数值。通过降低该频率的压强耦合响应函数值，可以有效的抑制火箭发动机内的燃烧不稳定问题[12,13] 。然而，非线性燃烧不稳定问题非常复杂[14,15,16] ，随着燃烧过程中不断有能量向声振系统中注入，低阶模态（一般指基频）振荡幅值增大的同时向高阶模态传递能量[17,18] ，使得高阶模态振荡幅值增大，产生波形畸变,典型特征是：压强振荡频谱分布中包含多个不同频率的谐波，且低阶模态振荡幅值较大[19] 。对于这种多阶模态共存的情况，传统线性测量法[11] 无法获得非线性振荡条件下的压强耦合响应函数值，需要开展非线性压强耦合响应函数测量研究。但是，关于非线性压强耦合响应函数实验研究的公开报道较少，国内仍缺乏有效的实验研究手段。因此，本研究基于T型燃烧器测量技术，建立了一种非线性压强耦合响应函数的实验测量方法，开展了非线性压强耦合响应函数的实验测量研究，获得了非线性压强耦合响应特性，深入的分析了非线性压强耦合响应特性的影响因素，以期为预估固体火箭发动机非线性燃烧不稳定提供了重要实验测量手段和数据支撑。
2 实验原理及方法
2.1 实验原理及装置
建立的非线性压强耦合响应函数测量方法是在不改变T型燃烧器长度的前提下，通过外部触发激发出声腔轴向高阶振荡模态，产生非线性压强振荡，根据各阶振荡频率幅值的变化和推进剂的燃烧特性获得非线性压强耦合响应函数分布曲线。

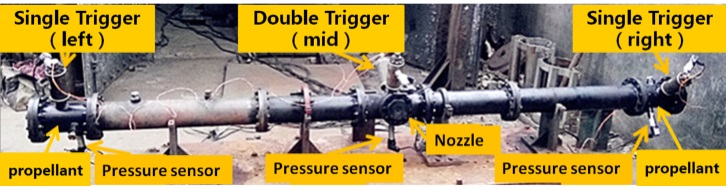

测量装置如图1所示，由四部分组成：T型燃烧器主体装置、触发激励装置、点火时序控制装置和数据采集装置。其中，喷管放置在T型燃烧器主体装置的中间位置，推进剂试件安放在T型燃烧器主体装置的两端；触发激励装置一般安放在声腔轴向声波的波腹位置；点火时序控制装置可满足两端推进剂试件同时点火和触发激励装置的时序控制要求；数据采集装置记录保存压强传感器测量的振荡数据。
2.2 外部触发激励方法

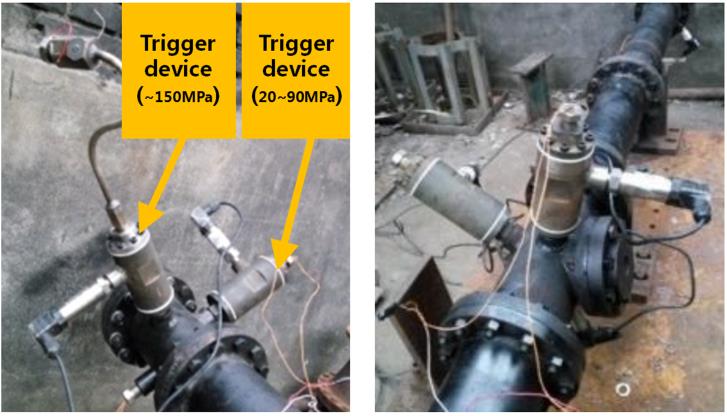

线性响应函数测量中采用低压强（20~30 MPa）触发激励装置，目的是只能激发出振荡幅值较小的声腔轴向一阶频率。如需在T型燃烧器内产生非线性压强振荡（振荡幅值大于平衡压强的1%且多阶模态共存），需要对原有触发激励装置和方法进行改进：一方面提高触发激励压强（~80 MPa），如图2a所示；另一方面改变触发激励方式，即加入中间位置同时激励，如图2b所示。
2.3 测量原理及后处理方法
实验采用双激励触发的方
式[20] ，其中第一次激励在推进剂燃烧中间时刻，第二次激励在推进剂刚刚燃烧结束时刻。两次激励后分别产生两组非线性振荡数据。首先，采用Galerkin方法[21,22] 对非线性振荡数据进行离散，获得各阶频率的振荡数据。其次，根据两次触发激励后各阶频率振荡的衰减系数α1,n（fn）和α2,n（fn），并结合T型燃烧器内的声能关系、推进剂物性参数以及各阶振荡频率fn，得到各阶振荡频率的压强耦合响应函数值Rp(fn)；最后，对离散数据点采用最小二乘法拟合，得到响应函数分布曲线。式中，p0为初始振荡幅值，ηm为各阶模态幅值，ψm为各阶模态的振型；
2.4 推进剂试样
三种固体推进剂样品A、B、C均为四组元配方（高氯酸铵/黑索今/Al/粘合剂（AP/RDX/Al/粘合剂））的含铝复合推进剂，具体配方及燃速见表1。
3 线性和非线性实验测量
3.1 线性响应函数测量
根据线性响应函数测量方法可
知[11] ，需最少测量三个声腔基频频率的响应值，且压强振荡幅值小于平衡压强的1%。因此，三种含铝复合固体推进剂A、B、C分别在三种不同的振荡频率条件下进行测量，具体测试工况见表2；根据T型燃烧器内的工作压强、触发激励装置自身的自由容积以及一阶轴向声场的分布等参数，采用装有5 g黑火药的触发激励装置在T型燃烧器两端（end）位置触发激励，触发激励压强在20~30 MPa，T型燃烧器内产生的振荡幅值均小于各自平衡压强的1%，如表2所示。表 2 线性压强耦合响应函数实验测量工况及结果
Table 2 Experimental condition and results of linear pressure coupled response function
propellant
sample
T‑burner
pressure
p/MPa
linear oscillation results first mode
frequency/Hz
total amplitude p′/MPa (p′/p)
/%

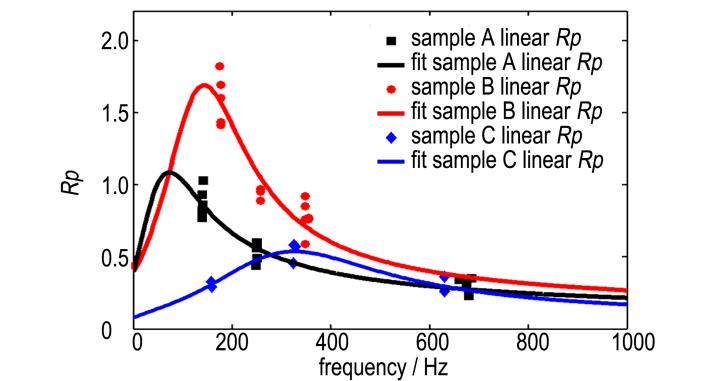

A 6-7 144 255 670 0.06 0.85 B 10 175 255 340 0.05 0.5 C 9 175 340 670 0.07 0.77 对实验结果进行处理得到各个频率下的响应函数值并进行拟合，如图3所示。在0~1000 Hz内，三种推进剂线性压强耦合响应函数分布均呈单峰分布，但差别较大,这主要是与推进剂配方和工作压强等参数有关。其中，推进剂A的响应函数峰值较低，推进剂B的响应函数峰值高，但二者的频响范围均较窄且多集中在低频区域；推进剂C的响应函数峰值最低，但频响范围较宽且多集中在中频区域。
3.2 非线性压强耦合响应函数测量
为对比非线性响应函数与线性响应函数之间的不同，实验仍采用推进剂A、B和C在各自相同压强下进行实验测量。采用两种不同声振特性的T型燃烧器实验装置，其声腔轴向一阶频率分别约为144 Hz和175 Hz，二阶响应频率分别约为288 Hz和340 Hz，三阶响应频率约为430 Hz和510 Hz。外部触发激励装置装药量采用15 g，产生的激励压强约为80 MPa，具体实验工况如表3所示。
表 3 非线性响应函数测量工况及结果
Table 3 Experimental condition and results of nonlinear pressure coupled response function
propellant sample T‑burner pressure
p/MPa
trigger number nonlinear oscillation results first mode frequency/Hz total amplitude p′/MPa （p′/p）/% A 6-7 1 -144 0.15 2.1 B -10 1 -175 0.12 1.2 C -9 1 -175 0.18 2 2 -175 0.28 3 推进剂A在高压触发激励下产生振荡幅值约为0.15 MPa，约为平衡压强的2.1%，并且同时激发出前六阶振荡频率；推进剂B在激励后产生的振荡幅值约为0.12 MPa，约为平衡压强的1.2%，并且同时激发出前三阶振荡频率；而推进剂C分别采用单次1个激励和单次2个激励的方式，分别产生0.18 MPa和0.28 MPa的振荡幅值，约为平衡压强的2%和3%，并且两种激励方式均激发出前五阶振荡频率。根据文献[23]判断，高压触发激励后产生的振荡幅值均高于平均压强的1%，且同时激发出高阶振荡频率，并伴随有明显的平均压强上升，这与线性测量结果有明显的不同。因此分析认为表3中产生的振荡为典型的非线性压强振荡。

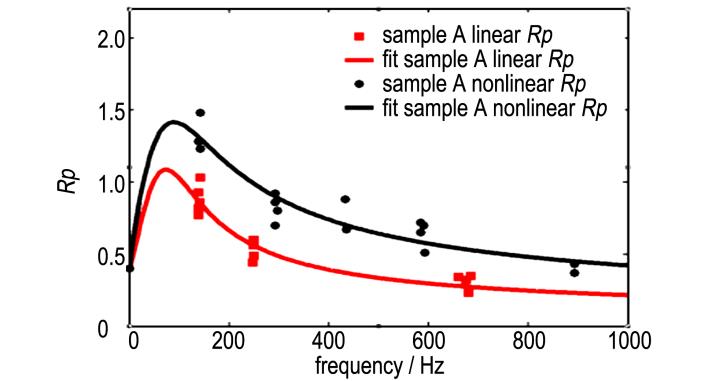

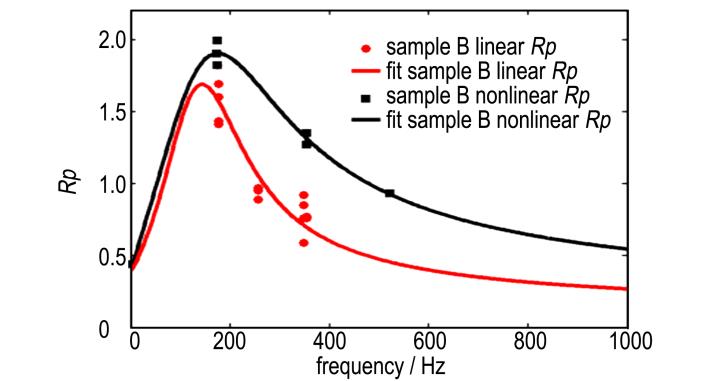

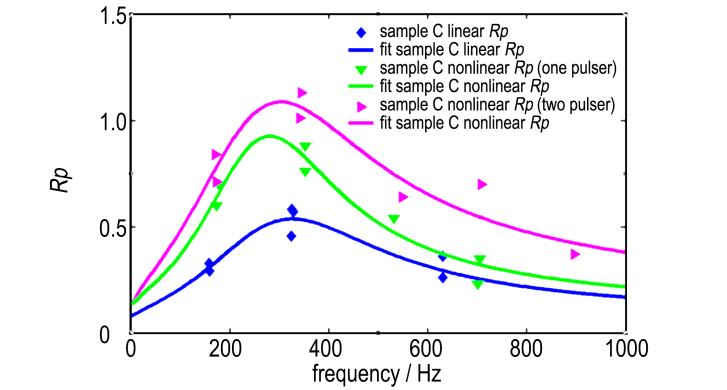

采用2.3节的数据处理方法获得三种推进剂的非线性响应函数分布曲线，并与线性响应函数进行对比分析，结果如图4所示。在0~1000 Hz，非线性响应函数值明显高于线性方法测量的结果，尤其是高阶模态下的响应函数值增大较为显著。分析认为，响应函数的变化主要是受各阶振荡幅值的影响，线性响应函数测量方法是基于小扰动理论，即被测频率振荡幅值不超过1%，并且改变T型燃烧器长度获得不同振荡基频作为被测频率，测量结果可认为是推进剂响应特性的基本属性，该特性与推进剂自身配方和工作压强有关；而非线性响应函数测量的振荡幅值明显高于1%，且保持基频不变，高频被激发，多阶模态共同作用于推进剂燃烧，导致非线性测量结果与非线性振荡特性有密切的关系，从而改变了推进剂响应特性的基本属性，表现出与非线性振荡特性相关的应用属性。这也是采用传统线性法测量得到较为稳定的推进剂（响应函数值小）在实际发动机非线性不稳定中表现出较强的燃烧增益作用的原因所在。这一现象在非线性不稳定分析中需要特别注意。
a. propellant A
b. propellant B
c. propellant C
图4 三种推进剂非线性响应函数结果
Fig.4 Nonlinear response function results of three propellants
从测量结果中可以发现，触发激励方式的改变，使得振荡特性发生变化，相应的压强耦合响应特性发生明显的变化，三者之间存在一定的耦合关系。因此，下一部分将详细讨论触发激励对压强振荡特性以及压强耦合响应函数特性的影响规律。
4 非线性压强耦合响应特性的影响规律
为了对比非线性响应函数与线性响应函数测量结果之间的不同，并且进一步分析触发激励压强对非线性响应函数的影响规律，针对推进剂C在相同的工作压强条件下，分别采用4种不同触发激励压强和2种触发激励方式开展试验测量工作。其中T型燃烧器内的工作压强均为~9.5 MPa，振荡基频均为~175 Hz，触发激励次数均为1次，具体实验工况如表4所示。
4.1 触发激励对压强振荡特性的影响分析
（1）触发激励压强的影响
1# ~4# 对比了不同触发激励压强对压强振荡特性的影响，其结果如图5所示。由图5可以看出，触发激励压强增大，总振荡幅值越高，尤其是触发激励压强超过100 MPa时，总振幅值变化显著。振荡幅值从约0.04 MPa（约0.416%）增大到约0.45 MPa（5.6%）。对每个工况的压强振荡进行FFT分析，获得各阶声振荡频率的幅值信息。当触发激励压强较小时（20~30 MPa），振荡幅值主要以声腔轴向一阶基频幅值为主，二阶和三阶幅值微弱；而随着触发激励压强的增大，更高阶模态被激发出来，振幅相应增大，但一阶基频幅值仍是最高；当触发激励压强达到约150 MPa时，前五阶模态的振荡幅值被激发出来，产生振荡幅值较大。分析认为，在声腔两侧位置进行触发激励，一阶基频最容易也最先被激发出来，同时能量从低阶向高阶传递，激发出高阶频率的振荡，使压强振荡呈典型的非线性特性，即振幅由多个频率的幅值叠加产生，并且各阶幅值之间的关系均是低阶幅值高于高阶幅值。这种振荡特性随着触发激励压强的增大，各阶频率振荡幅值会进一步增大，产生更多高阶声振模态，总振荡幅值也会增加。
（2）触发激励方式的影响

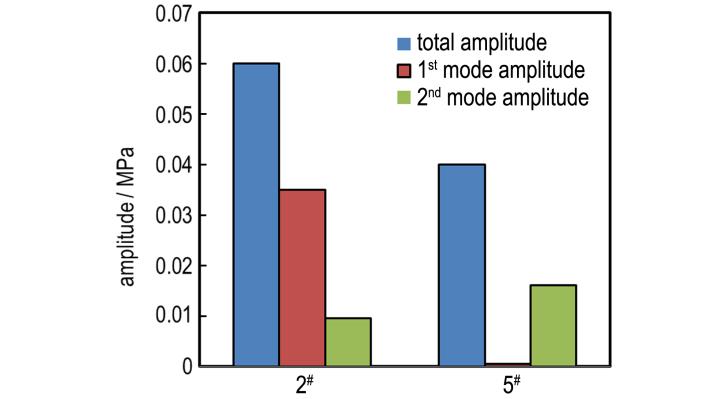

2# 和5# 对比了不同触发激励方式对非线性振荡特性的影响，其结果如图6所示。单侧高压触发激励（2# ）产生的总振荡幅值明显高于中间位置激励（5# ）产生的幅值；其中，2# 振荡中的轴向一阶频率的振荡幅值约为0.035 MPa，二阶频率的幅值约为0.009 MPa；5# 振荡中的轴向一阶频率的振荡幅值几乎为0，二阶频率的幅值约为0.015 MPa。分析表明，在T型燃烧器两端触发激励产生的振荡是以轴向一阶频率为主，而在中间触发激励产生的振荡是以轴向二阶频率为主。4.2 触发激励对响应函数的影响分析
（1）触发激励压强对响应函数的影响

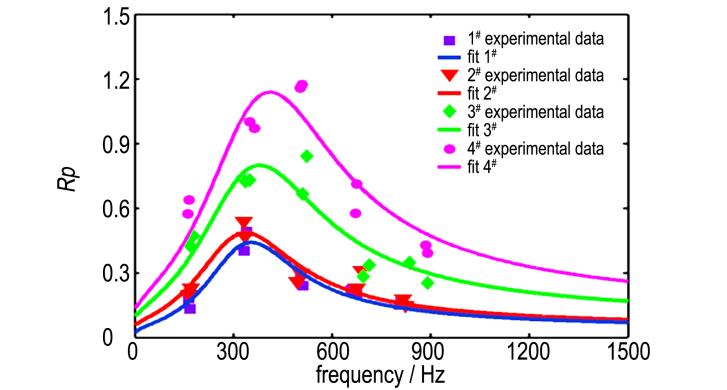

图7为
1# ~4# 响应函数测量结果，其中1# 采用线性法获得的结果，并作为基准结果与其他结果进行对比分析。在0~1500 Hz内，所有工况测量得到的压强耦合响应函数分布均是呈单峰分布。随着触发激励压强的增大，各个频率下的响应函数值均呈增大的趋势变化，尤其在峰值附近频率的响应函数值变化最为明显，振荡幅值从0.04 MPa增大到0.45 MPa，响应函数峰值从0.4增大到1.12，增大了2.8倍，对触发激励压强的变化最为敏感。图7 不同触发激励压强下的非线性响应函数
Fig.7 The curves of the nonlinear response functions at different trigger pressures

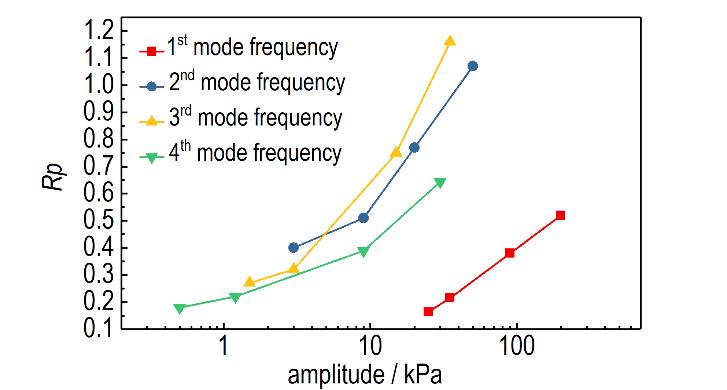

对声腔轴向前四阶频率的响应函数值进行对比分析，可以看出二阶和三阶频率的响应函数值对各自振荡幅值的变化最敏感，而一阶频率和四阶频率的响应函数相对变化较小，如图8所示。
由图8可知，触发激励压强的增大，使得压强振荡幅值增大，相应各阶频率的幅值增大，与推进剂燃烧表面进一步产生耦合作用，大幅度振荡作用在燃烧表面，造成火焰高度降低、温度梯度增大以及对固相的热反馈过程增大，使得燃面温度升高、固相热分解过程发生周期性的大幅变化，从而导致推进剂质量释放率和热释放率增大，压强耦合响应作用加剧，因此表现出来的响应函数值增大。
（2）触发激励方式对响应函数的影响
图9为

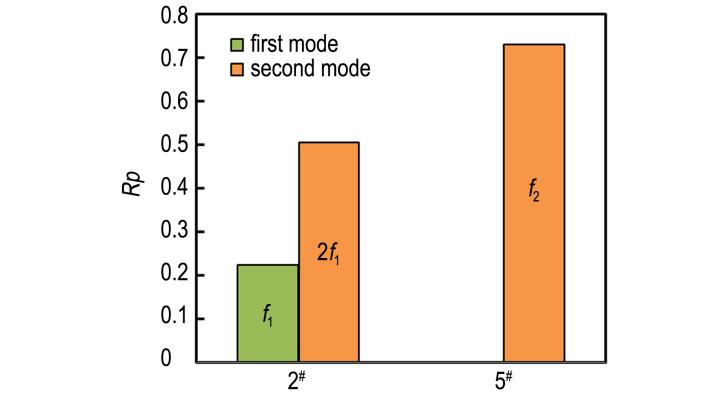

2# 和5# 响应函数测量结果，对比一阶频率和二阶频率的响应函数值可以看出，中间触发激励产生的响应函数值明显高于单侧触发激励产生的非线性二阶响应函数值。根据文献[5]的推进剂非匀质燃烧响应理论分析认为，中间触发激励只产生二阶频率振荡，该振荡频率时间间隔Δt与推进剂压强耦合响应特征时间τ相接近，耦合效应最强；并且振荡幅值的增大，导致推进剂燃烧表面火焰热反馈速率增加，固相热分解加剧，燃面温度和质量释放率增大。因此，该推进剂二阶频响值对频率幅值变化较为敏感，这一典型结果与推进剂配方中的高氯酸铵粒度和级配有较大的关系，将在今后的研究中进一步阐述。对比
2# 和5# 结果可以看出，中间触发激励的二阶模态响应函数值（Rp（f2））明显高于采用线性测量法长度减半所对应基频的响应函数值Rp（2f1）（图9）。分析认为，不同的声腔长度反映出不同的声振特性，使得触发激励产生的振荡传递过程各不相同，对推进剂燃烧耦合作用和响应过程各不相同。因此，该实验结果也进一步说明了线性响应函数测量结果为什么难以解释实际发动机中非线性响应特性，即Rp(f2)≠Rp(2f1)。综上，采用不同触发激励压强和不同触发激励方式，可获得不同振荡特性的非线性压强振荡，使得推进剂的非线性压强耦合响应特性变化规律各不相同，其中峰值频率附近的响应值对振荡幅值较为敏感，在相同的幅值变化下，该频率范围的响应函数值变化较大。
5 结 论
（1）提高触发激励压强以及改变触发激励方式，可以在T型燃烧器中模拟与实际发动机非线性燃烧不稳定相类似的非线性压强振荡特性，从而获得固体推进剂非线性压强耦合响应特性；
（2）非线性压强耦合响应函数对轴向各阶频率的振荡幅值的变化较为敏感，尤其是峰值频率附近的响应值对振荡幅值变化最为敏感，振荡幅值从0.04 MPa增大到0.45 MPa，响应函数峰值从0.4增大到1.12，增大了2.8倍；
（3）单独触发产生二阶频率的响应值Rp(f2)与线性法长度减半对应一阶频率的响应值Rp(2f1)有明显的不同，验证了线性法和非线性测量结果的不同。
