    摘要

    为了研究纳米镍粉(nano‑Ni)对含铝改性双基(Al‑CMDB)推进剂以及含黑索今和铝粉的改性双基(RDX/Al‑CMDB)推进剂综合性能的影响,采用吸收‑沟槽压延‑螺旋压伸法制备了推进剂药柱,测试了nano‑Ni对推进剂热安定性能、机械感度、力学性能、能量性能、发动机内弹道性能、室温条件下长贮燃速变化的影响。结果表明,nano‑Ni对Al‑CMDB推进剂和RDX/Al‑CMDB推进剂的热安定性能、机械感度、力学性能、能量性能、长贮条件下燃速变化影响不明显。但是nano‑Ni可显著改善Al‑CMDB推进剂和RDX/Al‑CMDB推进剂的燃烧性能。nano‑Ni使Al‑CMDB推进剂9.81 MPa燃速从28.32 mm·s-1增加到35.94 mm·s-1,12~22 MPa的压强指数从0.26降低至0.12,nano‑Ni使RDX/Al‑CMDB推进剂9.81 MPa燃速达到36.63 mm·s-1,16~22 MPa高低常温均出现负压强指数,Φ130 mm发动机-40 ℃比冲达到241.1 s,50 ℃比冲达到246.9 s。

    Abstract

    In order to understand the effect of nanometer nickel(nano‑Ni) on the over‑all performances of Al‑composite modified double base propellant(CMDB) and hexogen(RDX)/Al‑CMDB propellants, the energetic property, thermal stability, mechanical sensitivity, mechanical performances, inner ballistic properties and the dependence of burn rate on the aging process have been studied. The results show that the addition of nano‑Ni had little effect on the performances. The effects of nano‑Ni on combustion behavior of these propellants have also been studied. The results show that nano‑Ni can greatly improve the combustion performances. The inclusion of nano‑Ni can increase the burn rate of Al‑CMDB propellant from 28.32 mm·s-1 to 35.94 mm·s-1 at 9.81 MPa, and lowering the pressure exponent(n) between 12-22 MPa from 0.26 to 0.12. The burn rate of RDX/Al‑CMDB containing nano‑Ni at 9.81 MPa can reach 36.63 mm·s-1, with negative n between 16-22 MPa at different initial temperature. The specific impulse of RDX/Al‑CMDB propellant could reach 241.1 s at -40 ℃ and 246.9 s at 50 ℃ in Φ130 mm rocket motor.

    Graphic Abstract

    图文摘要

    The effect of nano‑Ni on over‑all performances of Al‑CMDB and RDX/Al‑CMDB propellants has been studied.

  • 1 引 言

    双基系推进剂是一种重要的固体推进剂,在役武器中已经应用,具有质量一致性好、燃气清洁、特征信号低等独特的优点,广泛应用于载人航天火箭的返回舱、各型导弹的燃气发生器装药、炮射导弹装药和各种导弹的陀螺仪装药及点火药柱等,具有不可替代的作用。但是双基系推进剂也存在其问题及瓶颈,比如燃速难以提高、高能改性双基推进剂的压强指数难以调节等。目前双基系推进剂的燃速一般不超过30 mm·s-1,限制了双基系推进剂的发展,影响了发动机用推进剂装药的设计,在某些需要大推力的发动机中由于燃速不够而不能采用实心装药,从而导致了装载量的降低,因此限制了导弹的射程和威力。

    为解决双基推进剂燃速难以提高和高能改性双基推进剂压强指数难以调节的问题,引入纳米材料是一条新的途径。袁志锋[1]研究了纳米镍粉对含铝改性双基(Al‑CMDB)推进剂和六硝基六氮杂异戊兹烷(CL‑20)‑CMDB推进剂的燃烧性能的影响,发现纳米镍粉可以提高推进剂燃速。洪伟良[2,3]研究了纳米氧化物对推进剂燃烧性能的影响,发现部分纳米氧化物可以改善推进剂的压强指数。赵凤起[4,5,6,7,8,9,10]研究了纳米材料作为催化剂对推进剂燃烧性能的影响,得到了纳米材料可以提高燃速,并降低压强指数的结论。陈雪莉[11,12,13]研究了纳米铝粉的结构及其对推进剂热分解以及燃烧性能的影响,得出了纳米材料对推进剂燃烧性能有一定的改善效果。以上研究多集中于纳米材料对推进剂燃烧性能的影响,但是纳米材料对改性双基推进剂综合性能影响的研究较少。

    为此,本研究采用相应的国军标方法研究了纳米镍粉对Al‑CMDB推进剂和RDX/Al‑CMDB推进剂热安定性能、机械感度、燃烧性能、力学性能、能量性能、发动机内弹道性能、室温长贮条件下燃速变化等综合性能的影响,以期促进纳米镍粉在双基系推进剂中的应用。

  • 2 实验部分

  • 2.1 材料

    硝化纤维(NC,含氮量12.0%),工业纯,四川北方硝化棉股份有限公司生产;硝化甘油(NG),工业纯,西安近代化学研究所制备;黑索今(RDX),工业纯,兰州白银银光化学材料厂;普通微米级铝粉(Al),哈尔滨东轻金属粉业有限责任公司,粒径12~15 μm,纯度99%;纳米镍粉(nano‑Ni),河南焦作伴侣纳米材料工程有限公司,粒径50 nm,纯度99%。

  • 2.2 试验方法及仪器

    采用电子扫描显微镜(QUANTA‑600型,荷兰FEI公司)测试了纳米镍粉的形貌,见图1。从图1中可以看出,纳米镍粉颗粒大小较均匀,颗粒近似为球形。

    图1
                            nano‑Ni扫描电镜图片

    图1 nano‑Ni扫描电镜图片

    Fig.1 SEM images of nano‑Ni particles

    依据GJB770B-2005方法701.2爆热和燃烧热——恒温法测定推进剂的爆热。依据GJB770B-2005方法702.1气体比容——压力传感器法测定推进剂的比容。依据GJB770B-2005方法401.1密度——密度瓶法测定推进剂的密度。依据GJB770B-2005方法706.1燃速——靶线法测定推进剂的燃速。依据GJB770B-2005方法503.3安定性——甲基紫法和GJB772B-2005方法503.1安定性——维也里法测定推进剂的化学安定性。按GJB770B-2005方法601.2撞击感度——特性落高法测定推进剂的撞击感度,测试条件:落锤2 kg,药量30 mg,撞击感度用50%爆炸率的特性落高值H50表示。按GJB770B-2005方法602.1摩擦感度——爆炸概率法测定推进剂的摩擦感度,测试条件:表压2.45 MPa,摆角66°,药量20 mg,摩擦感度用爆炸概率P表示。依据GJB770B-2005方法705.2比冲——推力台法测定推进剂的内弹道性能,测试条件: (1) Φ50 mm发动机,点火药4 g; (2) Φ130 mm发动机,点火药30 g。

  • 2.3 样品制备

    固体推进剂样品采用典型的螺旋压伸工艺:吸收‑离心驱水‑沟槽压延‑螺旋压伸的工艺制备。推进剂配方组成列于表1中,其中Ct为催化剂,由有机铅盐、有机铜盐和碳黑组成。

    表1 推进剂配方组成

    Table 1 The ingredients of CMDB samples and their contents

    samplemass fraction / %
    NC+NGCtAlRDXnano‑Niothers
    1835.755.5005.75
    2835.755.500.75.05
    3755.755.010.00.73.55
  • 3 结果与讨论

  • 3.1 nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂热安定性的影响

    推进剂的热安定性是衡量推进剂安全性能的重要指标,热安定性差说明组份间存在相容性问题,必然影响推进剂储存安全性能和老化性能。

    常用的测试推进剂热安定性的方法有甲基紫试验,5 s爆发点试验,维也里试验。甲基紫试验的原理是将试样置于试管内,在120 ℃下加热,测试试样受热分解释放的气体使甲基紫试纸由紫色转变成橙色的时间或试样连续加热5 h是否爆燃,以其表示试样的化学安定性。维也里试验的试验原理与甲基紫类似,不同的是在106.5 ℃的条件下进行。5 s爆发点的测试原理是在一定试验条件下,对定量试样进行加热,经过一定的延滞期后,发生燃烧或爆炸,根据爆发延滞期与爆发温度的关系式求出5 s延滞期试样的爆发点。甲基紫和维也里试验的样品采用三维尺寸不超过5 mm的颗粒,5 s爆发点的样品是不超过3 mm的颗粒。采用以上三种方法测得的nano‑Ni的Al‑CMDB推进剂和RDX/Al‑CMDB推进剂热安定性结果见表2

    表2 nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂热安定性的影响

    Table 2 The effect of nano‑Ni on the thermal stability of Al‑CMDB and RDX/Al‑CMDB propellants

    sample

    methyl violet,

    change color

    time/min

    Vieri,

    change color

    time/h

    5 h explode

    or burn

    5 s outbreak

    temperature

    /℃

    16868.0not268.4
    26968.5not258.0
    37068.0not258.0

    表2可以看出,含nano‑Ni的Al‑CMDB和RDX/Al‑CMDB推进剂的甲基紫变色时间较长,都超过60 min,维也里变色时间在68 h以上,5 h均不燃不爆,5 s爆发点都超过250 ℃,这说明nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂的热安定性没有不利影响,含nano‑Ni的Al‑CMDB和RDX/Al‑CMDB推进剂的热安定性良好。

  • 3.2 nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂机械感度的影响

    nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂机械感度的影响结果见表3

    表3 nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂机械感度的影响

    Table 3 The effect of nano‑Ni on mechanical sensitivity of Al‑CMDB and RDX/Al‑CMDB propellants

    sampleimpact sensitivity‑H50/cmfriction sensitivity/%
    110.685
    213.781
    311.072

    表3可以看出,添加nano‑Ni可微小幅度改善这两类推进剂的机械感度。其原因可能是纳米镍粉是非含能组分,含量较小,因此对机械感度影响有微小幅度的改善。

  • 3.3 nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂燃烧性能的影响

    研究了nano‑Ni对Al‑CMDB常温(20 ℃)燃烧性能的影响及高低常温下nano‑Ni对RDX/Al‑CMDB推进剂燃烧性能的影响,室温条件下,储存6年,常温(20 ℃),nano‑Ni对RDX/Al‑CMDB推进剂燃烧性能的影响结果见图2表4。图中u表示推进剂的燃速,p表示推进剂燃烧时所处环境的压强。

    html/hncl/CJEM2018351/alternativeImage/1b3248b1-ba6f-4724-b797-d55d8a5989d9-F003.png

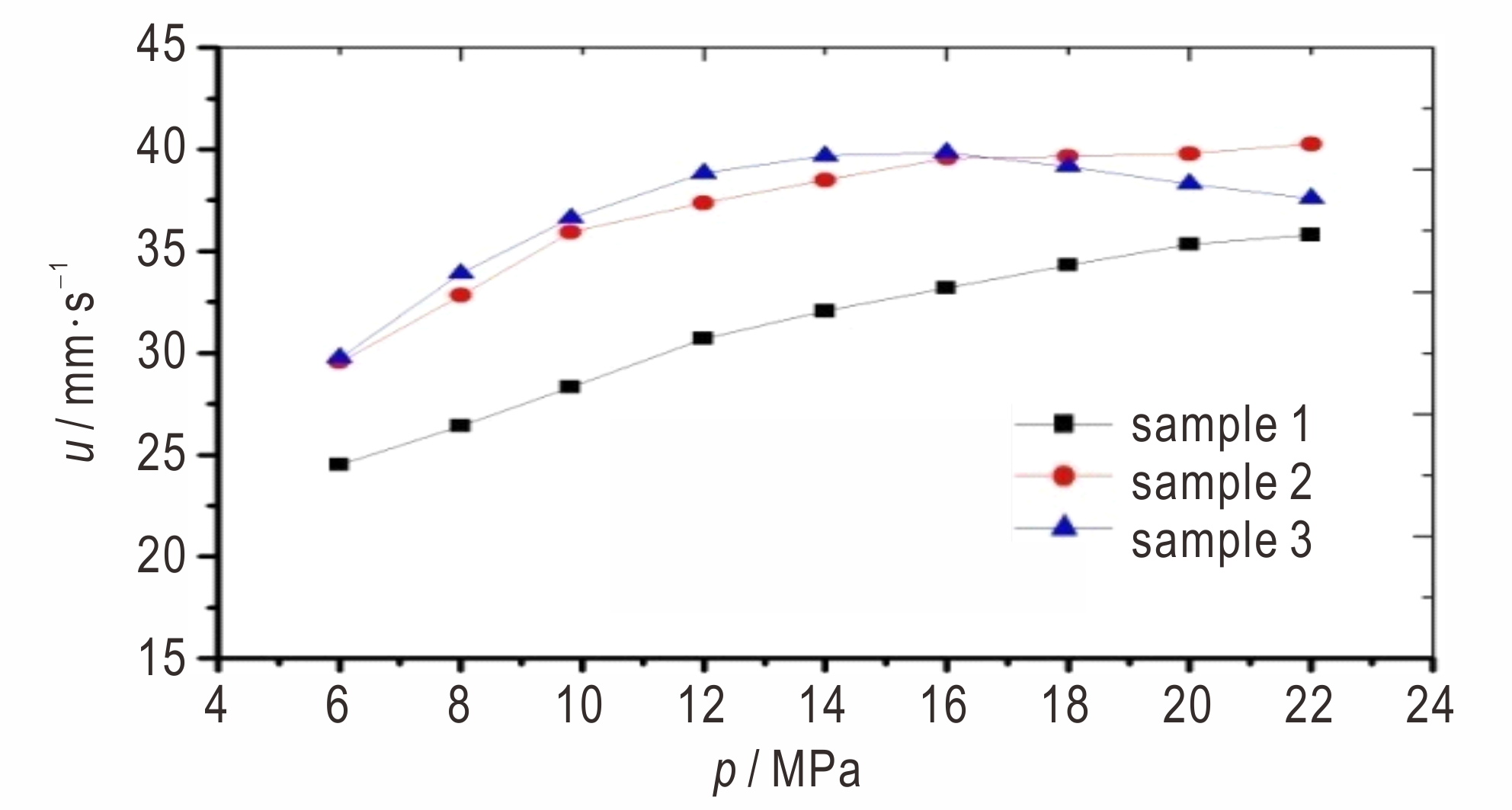

    a. sample 1,2 and 3 at 20 ℃

    html/hncl/CJEM2018351/alternativeImage/1b3248b1-ba6f-4724-b797-d55d8a5989d9-F004.png

    b. sample 3 at 20 ℃,‑40 ℃,50 ℃ and 20 ℃ after six years

    图2 nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂燃烧性能的影响

    Fig.2 The effect of nano‑Ni on the combustion performances Al‑CMDB and RDX/Al‑CMDB propellants

    表4 纳米镍粉对推进剂压强指数(n)的影响

    Table 4 The effect of nano‑Ni on the pressure exponent of corresponding solid propellants(n

    sampletemperature/℃n
    12-22 MPa16-22 MPa8-22 MPa
    1200.260.24-
    2200.120.05-
    320-0.06-0.180.10
    3-40--0.220.07
    350--0.200.07

    图2可以看出,加入nano‑Ni提高Al‑CMDB推进剂6~22 MPa的燃速,12~22 MPa下压强指数从0.26降低为0.12,16~22 MPa的压强指数从0.24降低为0.05。加入nano‑Ni后RDX/Al‑CMDB推进剂9.81 MPa燃速提高到36.63 mm·s-1,16~22 MPa为麦撒区间,12~22 MPa任何相邻区间压强指数小于0.2,为平台区间。从表4可以看出,RDX/Al‑CMDB推进剂在20 ℃、50 ℃时,16~22 MPa任何相邻区间压强指数小于0,-40 ℃时在14~22 MPa任何相邻区间压强指数小于0,出现麦撒效应。但是,nano‑Ni不能改善这两类推进剂的燃速温度敏感系数,与不加nano‑Ni推进剂一样,含nano‑Ni的RDX/Al‑CMDB推进剂50 ℃燃速最高,20 ℃其次,-40 ℃最低。总之,含nano‑Ni的Al‑CMDB和RDX/Al‑CMDB推进剂的燃烧性能优异,平台及麦撒区间宽。对比推进剂室温储存6年前后的高中低温燃速可看出,nano‑Ni对RDX/Al‑CMDB推进剂长贮条件下燃速的影响不明显。推进剂经过长贮后出现燃速下降的现象,这对发动机内弹道性能影响严重,不利于推进剂的推广应用。显然,nano‑Ni不存在长贮后使推进剂燃速下降或升高的问题。

  • 3.4 nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂能量性能的影响

    nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂的能量性能的影响结果见表5

    表5 nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂能量性能的影响

    Table 5 Effect of nano‑Ni on the energy properties of Al‑CMDB and RDX/Al‑CMDB propellants

    sample

    explosion heat

    /J·g-1

    specific volume

    /L·kg-1

    density

    /g·cm-3

    149786241.701
    249636261.701
    349556381.695

    表5可以看出,加入nano‑Ni后Al‑CMDB推进剂的爆热下降16 J·g-1,比容、密度变化不明显。在样品2的推进剂中加入10%RDX、降低0.5%Al后推进剂的爆热下降9.0 J·g-1,密度下降0.006 g·cm-3,但是比容增加12 L·kg-1,其原因可能是铝粉含量降低导致爆热有所降低,但是加入RDX后因为RDX的氧含量更高,因此推进剂燃烧更充分,因此增加了比容。含量为0.7%的nano‑Ni对推进剂能量性能影响不明显。

  • 3.5 nano‑Ni对Al‑CMDB和RDX/Al‑CMDB推进剂发动机内弹道性能的影响

    含nano‑Ni的Al‑CMDB和RDX/Al‑CMDB推进剂的内弹道性能见表5。Al‑CMDB推进剂(样品2)的发动机试验曲线见图3,RDX/Al‑CMDB推进剂(样品3)的发动机试验曲线见图6。

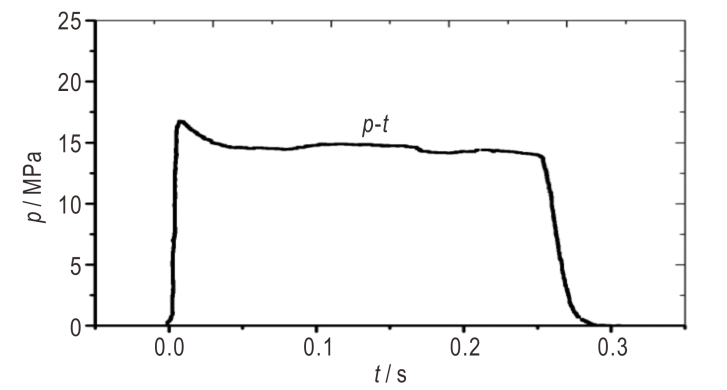

    图3
                            样品2Φ50 mm发动机p‑t曲线(20 ℃)

    图3 样品2Φ50 mm发动机pt曲线(20 ℃)

    Fig.3 The dependence of the combustion chamber pressure on time for propellant charge sample 2 at 20 ℃

    表6中的样品1的三次发动机试验可以看出,针对同一种配方或装药,在其它条件保持一致的情况下,平衡压强越高,比冲越高。平衡压强从8.65 MPa增加到12.63 MPa时,比冲从222.5 s增加到227.4 s。针对样品2,对含nano‑Ni的Al‑CMDB推进剂喷管喉径从22.0 mm增加到23.5 mm,平衡压强从16.38 MPa降低至13.68 MPa,冲量由3.784 MPa·S降低至2.887 MPa·S。对比表4表6,可以看出,样品2的内弹道燃速从9.96 MPa至14.12 MPa比相同压强下的静态燃速低约2~3 mm·s-1。从样品3的试验中可以看出,含nano‑Ni的RDX/Al‑CMDB推进剂的在不同温度下,推进剂的比冲50 ℃比-40 ℃高5.8 s,其原因可能是推进剂的燃速高,工作时间短,损失的能量如热损失较少是原因之一,推进剂的初始温度高也是原因之一。

    表6 Al‑CMDB和RDX/Al‑CMDB推进剂的发动机内弹道性能

    Table 6 The inner ballistic properties of Al‑CMDB and RDX/Al‑CMDB propellants

    sample

    engine size

    /mm

    temperature

    /℃

    balance pressure

    /MPa

    burn rate

    /mm·s-1

    mass

    /kg

    impulse

    /MPa·S

    effuser inner diameter

    /mm

    specific impulse

    /s

    1502012.63-0.080--227.4
    150209.88-0.080--226.1
    150208.65-0.080--222.5
    2502014.1235.790.8033.78420.00-
    2502011.9234.930.7873.23522.00-
    250209.9633.850.7882.88723.50-
    31305015.9736.433.660-26.5246.9
    3130-4015.6334.943.660-26.5241.1

    表6图3图4可以看出,含nano‑Ni的Al‑CMDB推进剂发动机曲线平滑,冲量较高,发动机燃速比静态燃速低。含nano‑Ni的RDX/Al‑CMDB推进剂的发动机内弹道能量较高,RDX/Al‑CMDB推进剂Φ130 mm发动机比冲在-40 ℃达到241.1 s, 50 ℃达到246.9 s,p‑t曲线平滑,内弹道性能良好。含nano‑Ni的推进剂药柱在标准Φ50 mm发动机和Φ130 mm发动机中内弹道性能良好。

    html/hncl/CJEM2018351/alternativeImage/1b3248b1-ba6f-4724-b797-d55d8a5989d9-F007.png

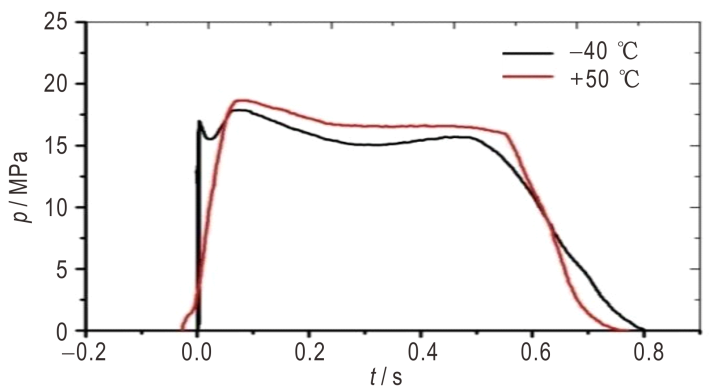

    a. p‑t

    html/hncl/CJEM2018351/alternativeImage/1b3248b1-ba6f-4724-b797-d55d8a5989d9-F008.png

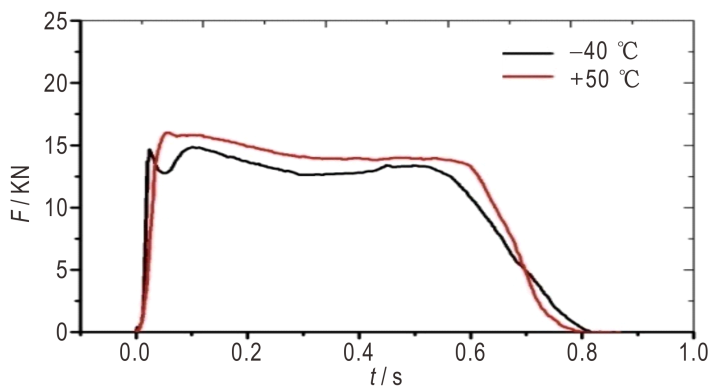

    b. F‑t

    图4 样品3Φ130 mm发动机高低温内弹道曲线

    Fig.4 The dependence of the combustion chamber pressure on time for propellant charge sample 3 at -40 ℃ and 50 ℃

    总之,推进剂燃速提高对内弹道性能的影响是工作时间变短,燃烧平均压强和燃烧平均推力变大。从能量的角度考虑,首先,同样的装药尺寸,高燃速推进剂比低燃速推进剂工作时间短,工作时损失的热能少,对应的发动机比冲更高一点,更重要的是,燃速提高,单位时间内装药燃烧的更多,产生的高温燃气更多,在其它条件保持一致的情况下可以产生做功更多,这给了装药设计时更多的裕度,可以在一定程度上避免因为提供大推力而设计增大燃面的设计,如果燃速足够高,可以采取实心装药端燃方案,可以大幅度提高发动机的装载量,提高发动机空间利用率,从而增加导弹射程。

  • 4 结 论

    (1)作为助催化剂,纳米镍粉突破了改性双基推进剂现有的催化剂体系Pb‑Cu‑C的瓶颈,使含5.5%铝粉的Al‑CMDB推进剂9.81 MPa燃速从28.32 mm·s-1提高到35.94 mm·s-1;使RDX/Al‑CMDB推进剂14 MPa燃速达到39.68 mm·s-1

    (2)纳米镍粉具有降低高能推进剂中高压压强区燃速压强指数的功效,可使RDX/Al‑CMDB推进剂16~22 MPa压强指数降至-0.18,有利于提高发动机工作的稳定性。

    (3)纳米镍粉对推进剂的热安定性能、能量性能、机械感度、发动机内弹道性能、没有不良影响,室温长期储存过程燃烧性能没有明显变化。
