1 引 言
短切碳纤维作为一种新兴的烟幕无源干扰材料，具备优良的毫米波干扰性能，同时能够对红外产生干扰作
用[1] 。由于其在烟幕无源干扰技术领域中的应用研究较少，尚未能充分发挥材料自身优异的电磁衰减性能。烟幕云团特征与云团参数变化规律是短切碳纤维爆炸分散研究的重要内容，也是提高烟幕弹药效能的重要途径之一。短切碳纤维尺寸小，长径比大，易断裂，难装填，纤维间具有较大的团聚粘附力[2] ，从而面临装填使用、分散成云等技术难题，要想实现其在烟幕无源干扰光电对抗领域的应用，必须借助强大的外力进行有效分散，并形成具有良好空中悬浮特性、类似气溶胶的短切碳纤维云团才能充分发挥材料自身优异的电磁衰减性能。分散时应控制和减小分散过程中的理化作用对碳纤维界面特性、几何特性和吸波性能的影响，一般的机械抛撒和燃烧作用难以克服碳纤维轴间的粘附力实现快速有效分散。目前国内外在短切碳纤维爆炸分散云团特征分析及规律试验研究方面鲜有文献报道，美国专
利[3] 曾公布了通过爆炸分散形成的碳纤维云团能够有效干扰毫米波探测器，但至今未形成相应的武器装备。国内目前在烟幕技术领域针对短切碳纤维的研究主要集中在材料表面改性和毫米波衰减性能测试方面，关于短切碳纤维装填使用、云团分散特征与形成机制、分散规律等问题尚未得到有效解决。在其他介质材料爆炸分散机理和云团变化规律研究中，针对液体燃料空气炸药（FAE）的研究较多[5,6,7,8,9,10,11] ，对固体颗粒尤其是纤维状细长颗粒的研究较少。其中，陈浩等[8] 基于Truegrid与Autodyn混合仿真对烟幕初始云团最大半径进行了数值模拟，并与高速摄像法得到的试验数据进行验证；蒋治海等[9] 采用高速分幅照相技术对炸药爆炸驱动不同壁厚抛散装置的壳体变形、裂纹产生，液体射流形成及其发展过程进行了试验研究；任晓冰[10] 、陆晓霞[11] 等利用闪光X射线照相机和高速摄像机对液体爆炸分散中壳体破裂前作用过程进行了实验研究，分析了液体爆炸分散过程中界面破碎机理以及壳体对起爆后早期抛撒流场特征的影响。上述研究表明，对于爆炸分散这种高速瞬态过程的研究，主要方法是利用闪光X射线照相机或高速摄像设备记录过程中的高速数字图像，并通过不同的数字图像处理方法对宏观和细观过程进行分析。在借鉴其他分散介质材料相关研究成果基础上，本研究利用高速摄像机实时记录短切碳纤维爆炸分散的完整过程，研究其爆炸分散初期特征和云团成形特征，分析云团的成长过程经历的主要阶段及影响。分析了四种相似结构弹体的爆炸分散过程，寻找爆炸抛撒过程及云团参数所遵循的相似规律，为弹药结构和装填参数优化设计提供必要的依据，为短切碳纤维弹的工程实践与应用奠定基础。
2 实验设计
2.1 实验样弹基本参数

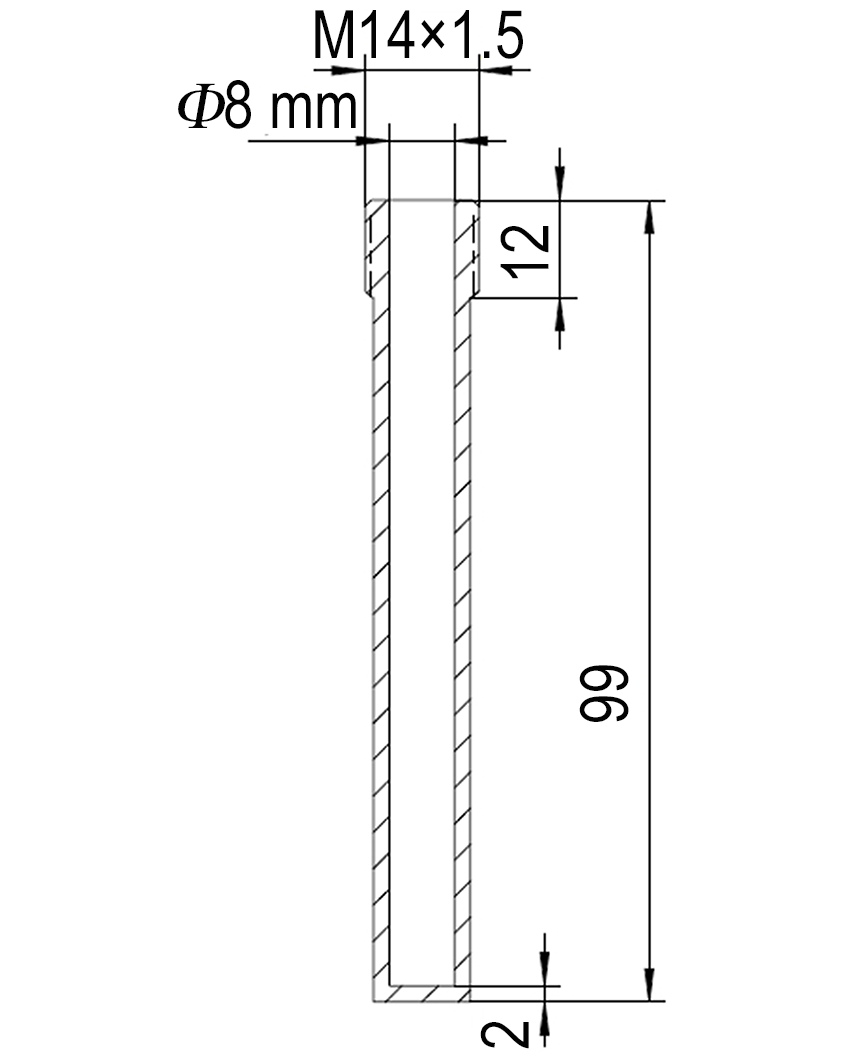

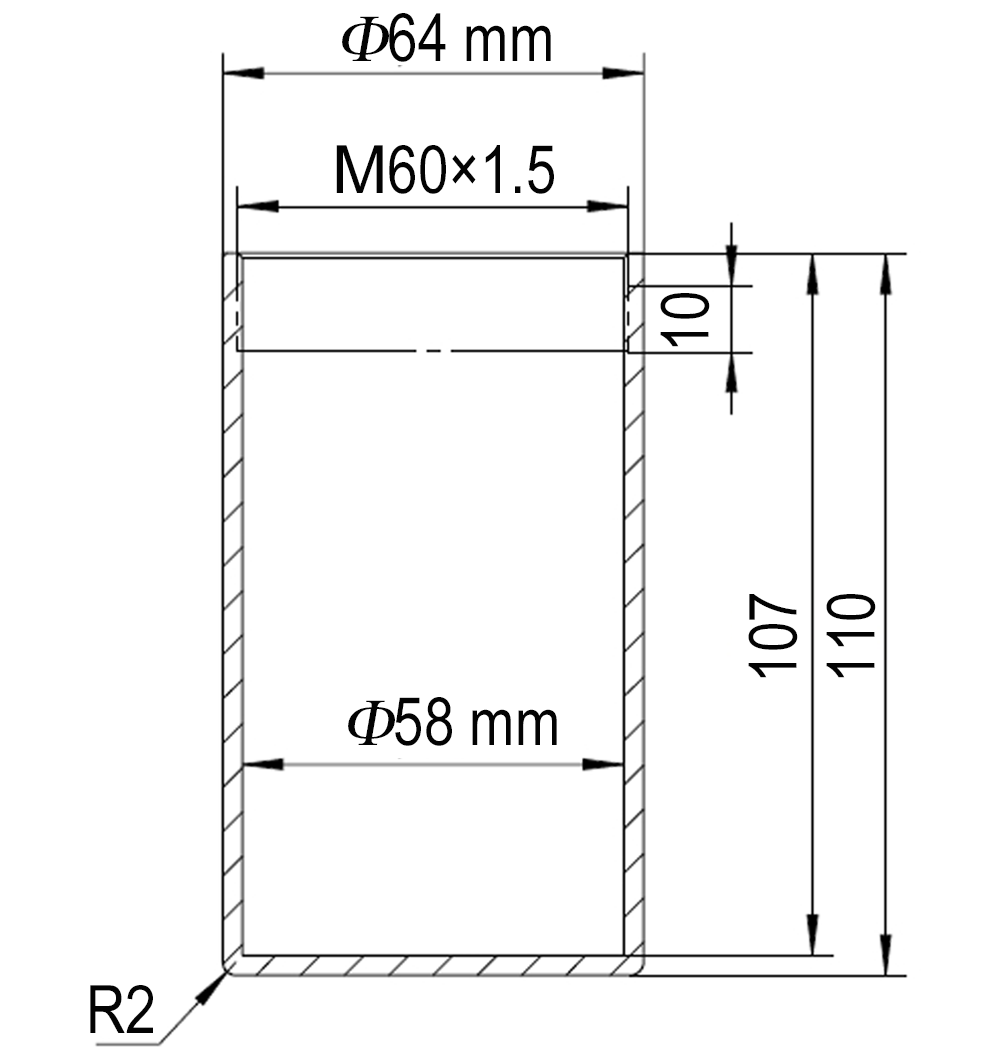

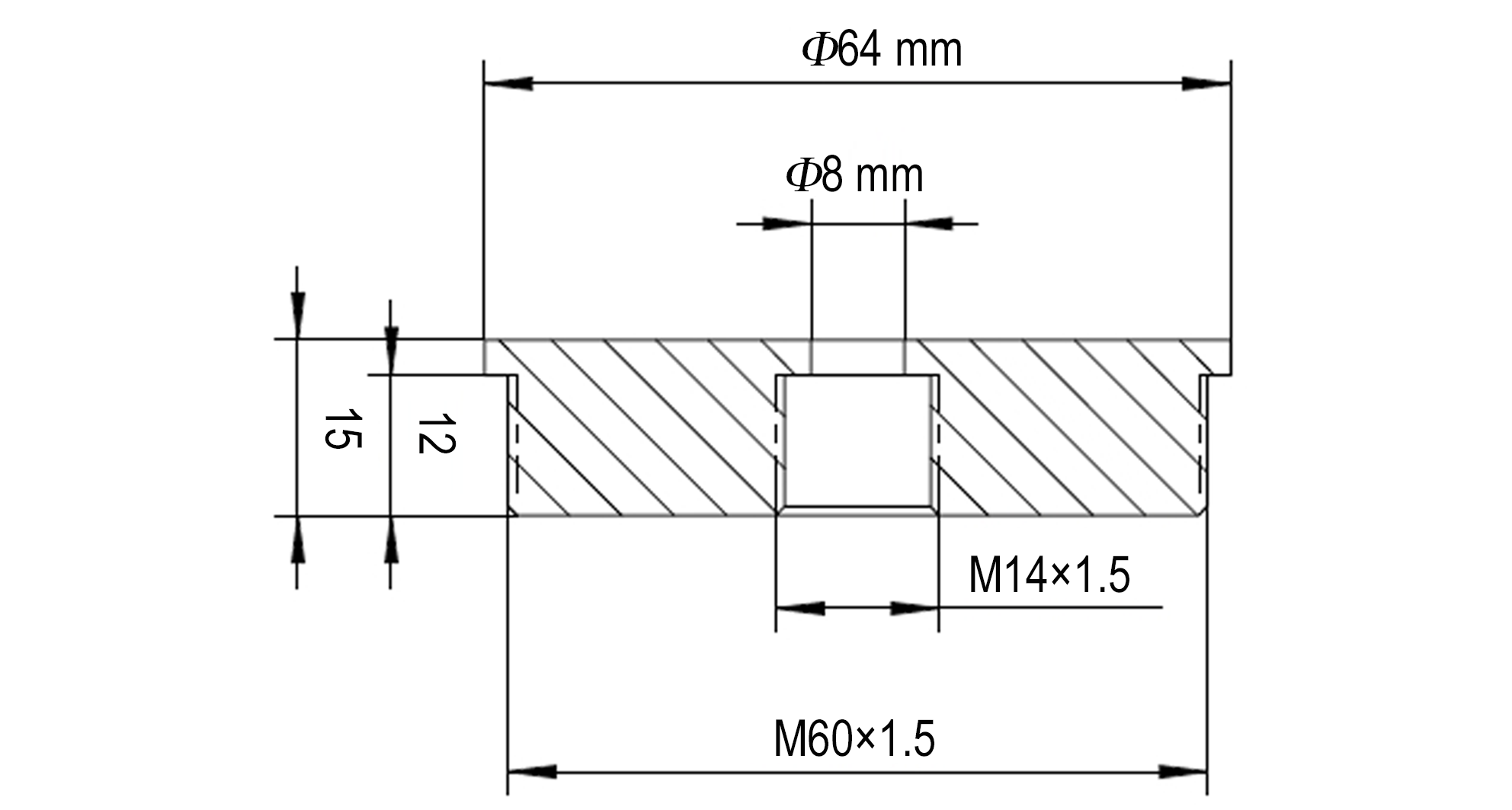

实验样弹为圆柱型壳体中心爆管结构，弹体尺寸采用等比例结构设计。图1为Φ64 mm实验样弹的基本结构，主要由上盖、壳体和中心管组成，其中壳体材料为工程塑料，上盖采用螺纹连接的方式，中心爆管装填抛散炸药黑索今（RDX），电雷管引爆。
a. cap
b. shell
c. central tube
图1 实验样弹基本结构（单位: mm）
Fig.1 Basic structure of experimental bomb (unit: mm)
两种短切碳纤维长度分别为1.5 mm和4 mm，按照1∶1的质量比例均匀掺混装填；固定实验样弹的长径比为1.72，装药比（炸药质量与分散介质质量之比）3%，装填密度为0.4 g·c
m-3 ，短切碳纤维装填量根据装填密度和有效装填容积计算得出。四种样弹基本参数见表1。2.2 实验平台与方法
实验在直径7 m的半球形爆炸罐内进行，为了分析短切碳纤维爆炸分散云团形成机制与完整过程，根据爆炸分散不同时期的特点及拍摄要求，利用MEMRECAM HX⁃3和HX⁃7型高速摄像机同时拍摄。其中，MEMRECAM HX⁃3型高速摄像机最高帧率130万帧/s，实验采用5万帧/s的帧率拍摄爆炸瞬间壳体破裂过程及分散初始阶段过程，对应最大分辨率为448×328，能够实现在高帧率条件下同时具有较高分辨率的拍摄要求。MEMRECAM HX⁃7型高速摄像机最高帧率20万帧/s，实验采用2000帧/s的帧率记录短切碳纤维云团形状随时间变化过程，对应分辨率可达1920×1080，能够很好地记录云团成形过程。

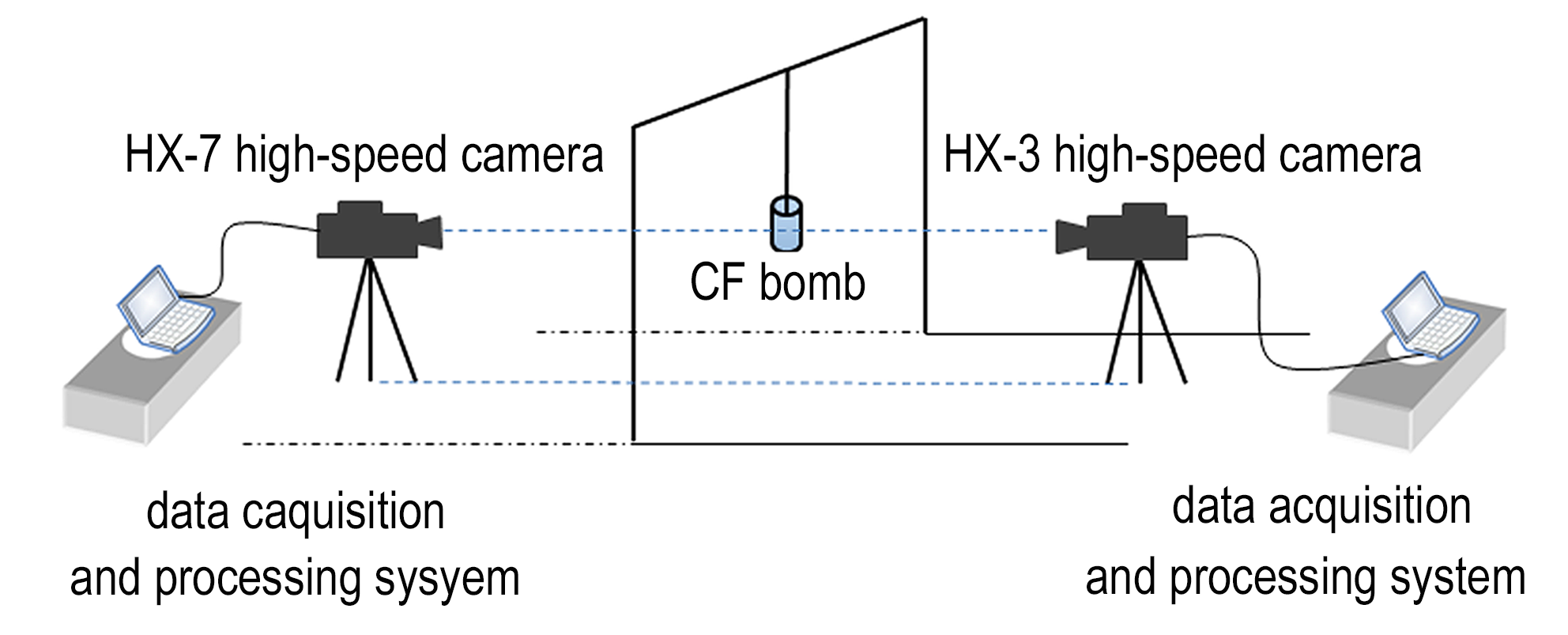

实验平台如图2所示，实验时将弹体竖直悬挂在支架上，弹体中心距离地面2 m，高速摄像机镜头与弹体中心处于同一水平高度，调整高速摄像机视场角并进行对焦，设置拍摄速度和分辨率，调整画面亮度和对比度等参数至最佳拍摄效果，利用同步装置对起爆器和高速摄像机实施同步控制。数据采集处理系统记录爆炸分散过程的每一帧图像，利用高速摄像机配套HotShot SC Link软件实现对爆炸分散特征及云团参数的测量与分析。
3 实验结果与分析
3.1 壳体破裂及初期分散特征

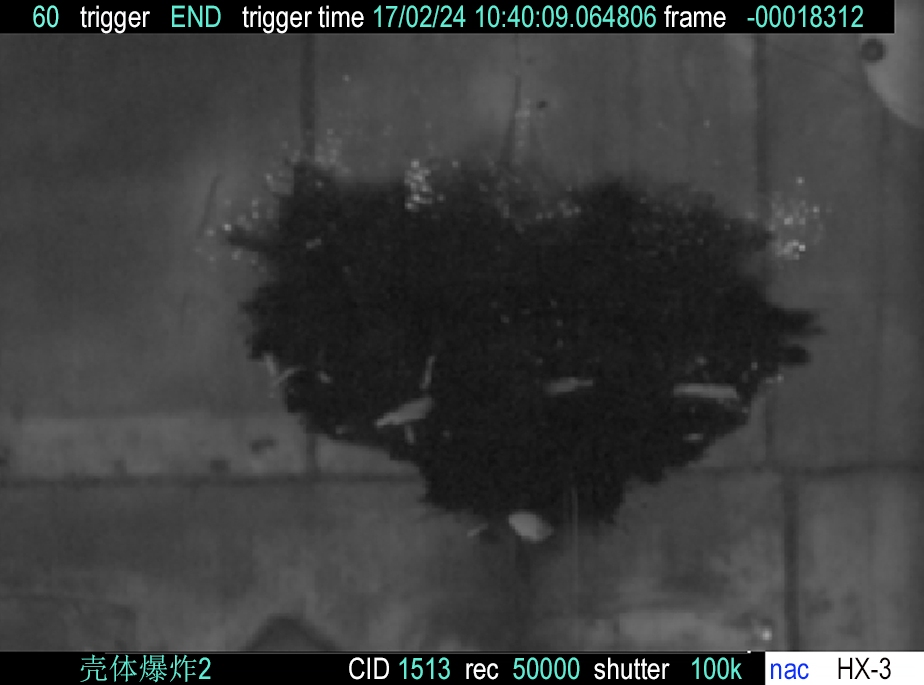

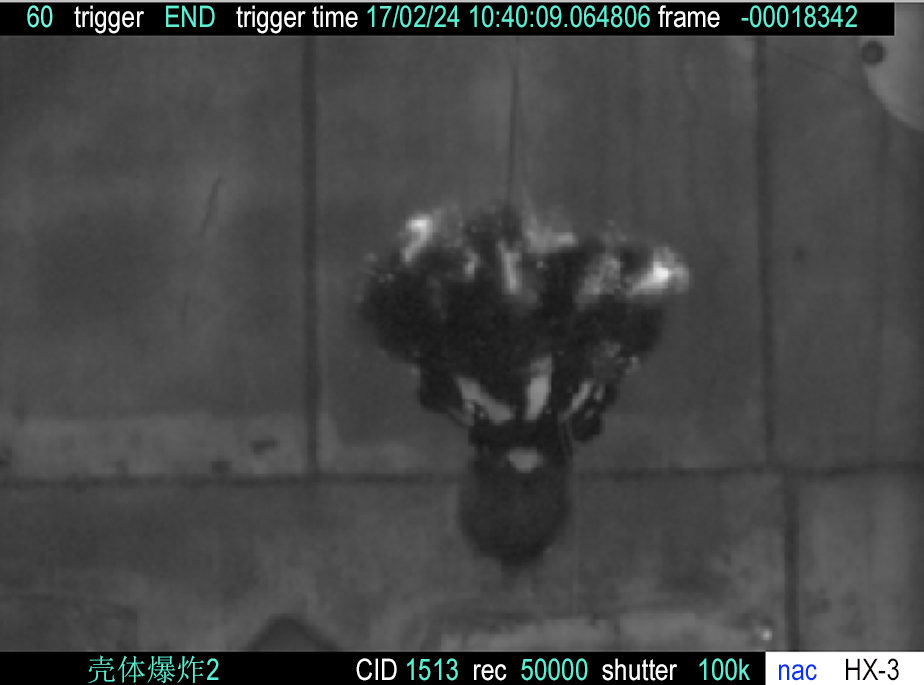

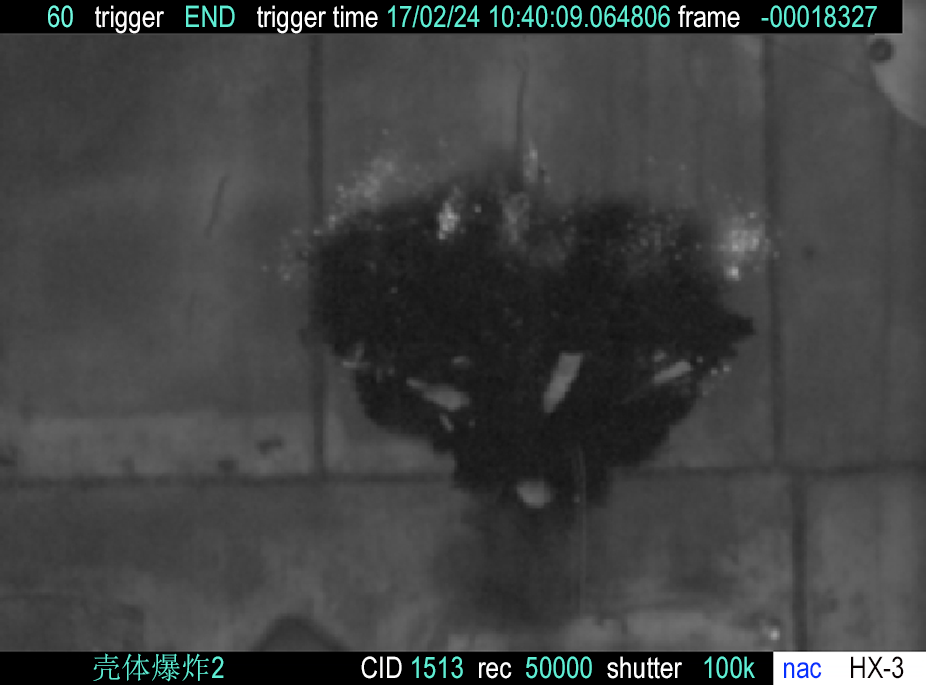

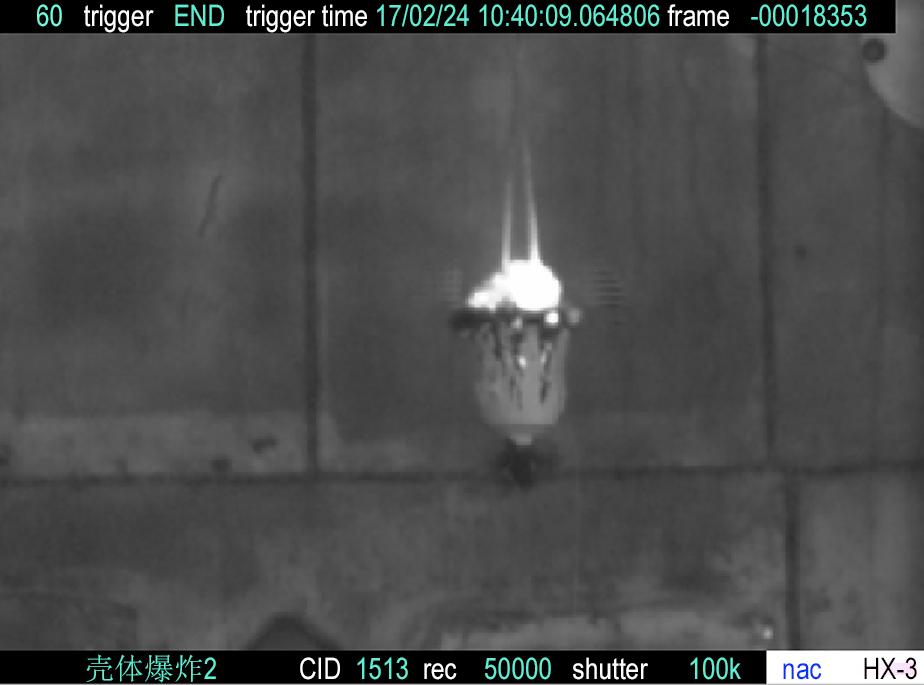

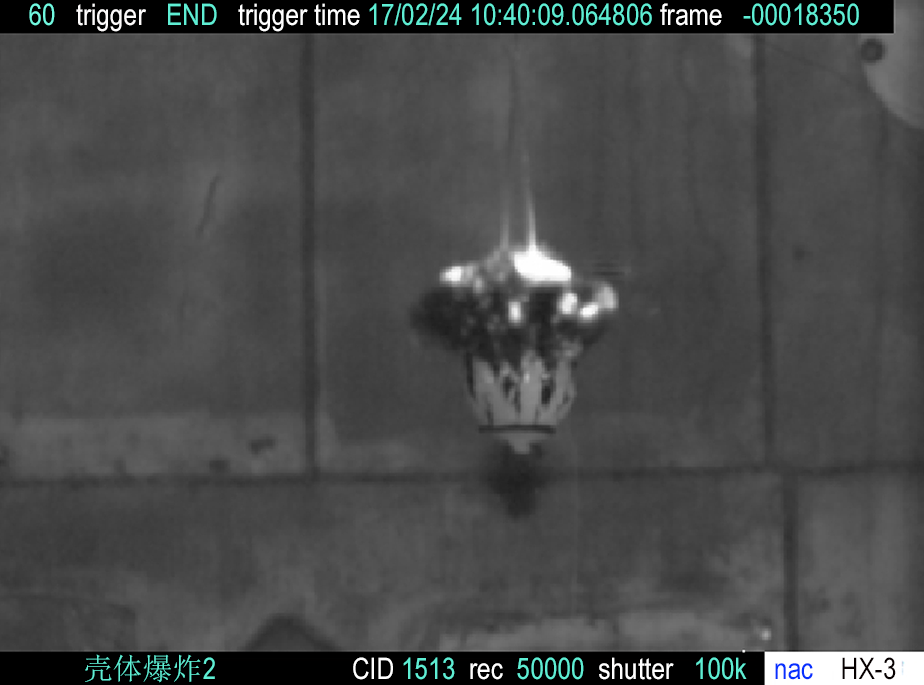

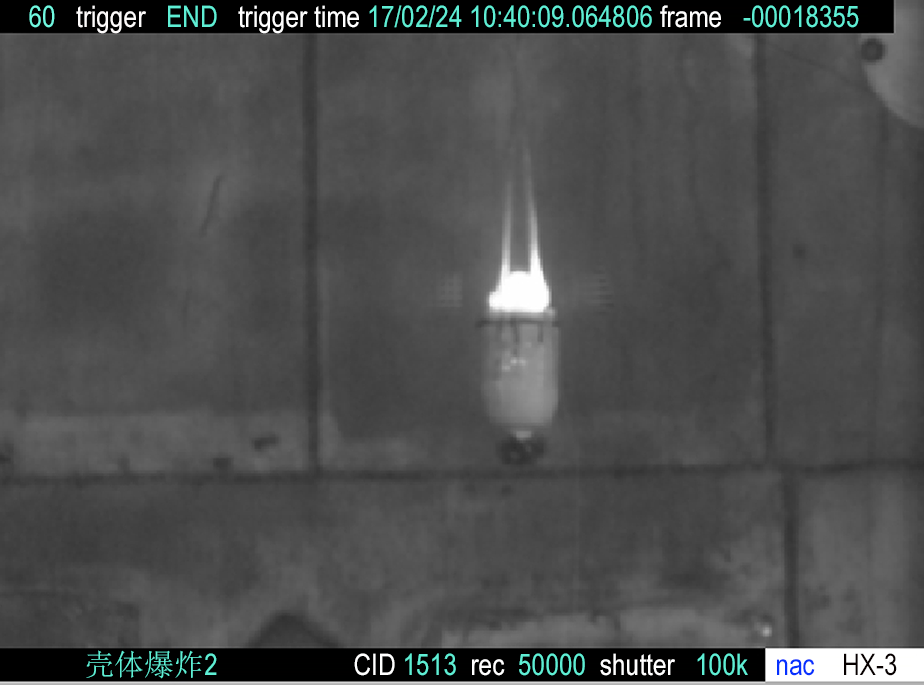

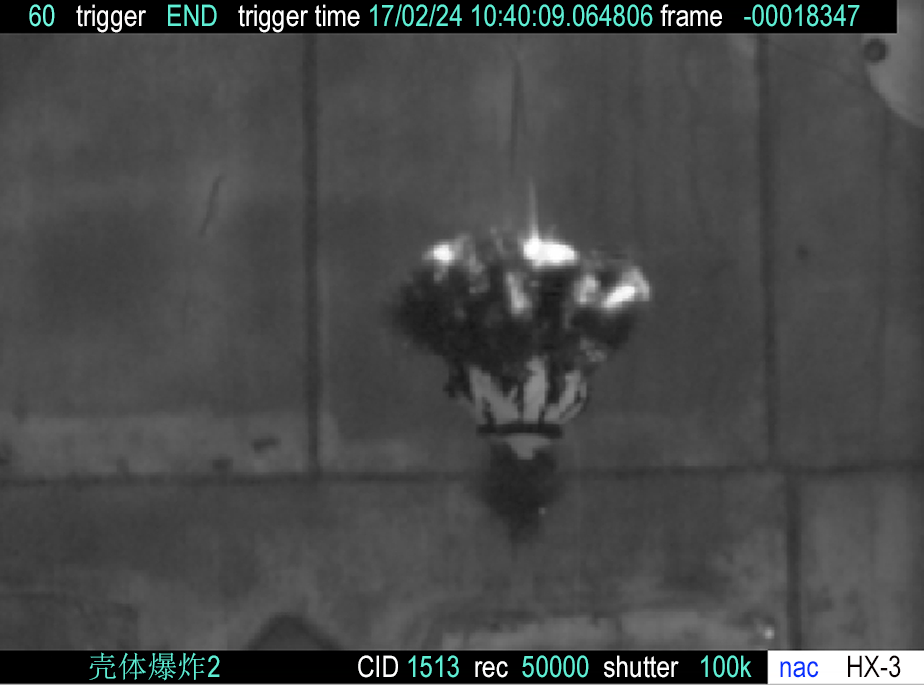

图3为HX⁃3型高速摄像机记录的直径64 mm弹体爆炸瞬间部分时刻分幅图像。从图3可清晰观察到短切碳纤维爆炸分散初期1 ms以内的特征以及壳体的破裂过程。雷管引爆炸药后，爆轰产物迅速压缩中心管形成强冲击波，在冲击波的强压缩作用下，短切碳纤维被迅速压实并向外运动挤压壳体；由于外壳的约束作用，碳纤维向外运动速度迅速减小；冲击波传播到壳体表面时，由于自由面的影响会产生卸载稀疏波向内传播。在碳纤维的挤压变形和卸载波的拉伸变形共同作用下，壳体材料达到屈服强度后开始产生裂纹，破裂首先发生在壳体上下两端，即壳体与上端盖连接处和壳体底部，且裂纹主要产生在轴线方向，并自上而下传播扩展。当壳体发生破裂后，短切碳纤维随爆轰产物从裂纹处溢出，并形成射流，壳体破裂过程持续约400 μs后完全解体，随后壳体破片和短切碳纤维在爆轰产物驱动和惯性作用下，继续向外飞散。
3.2 云团分散成形特征

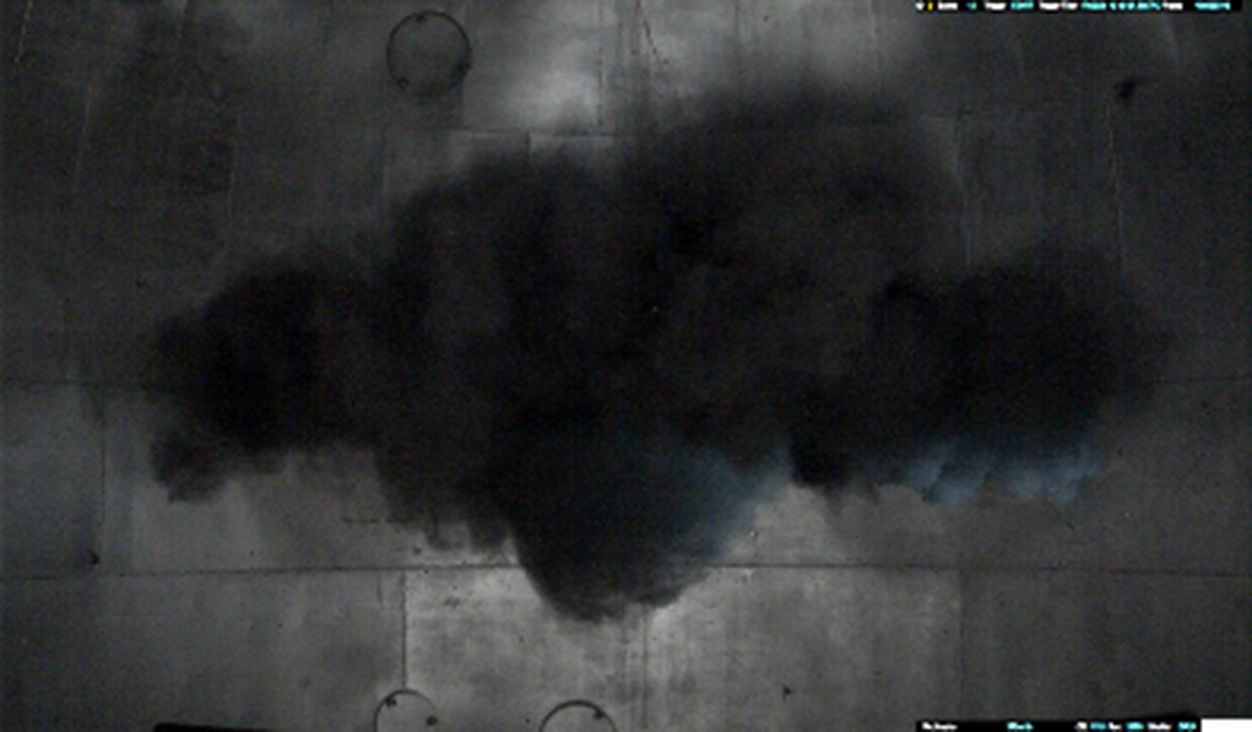

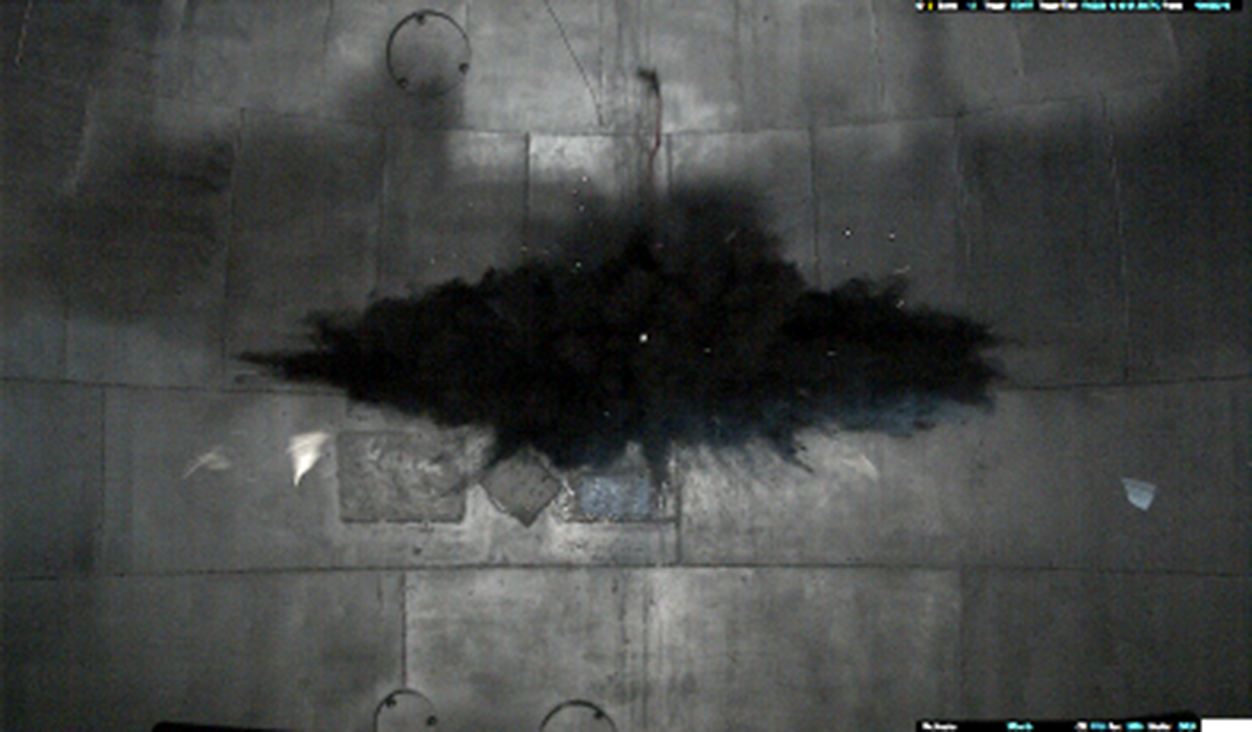

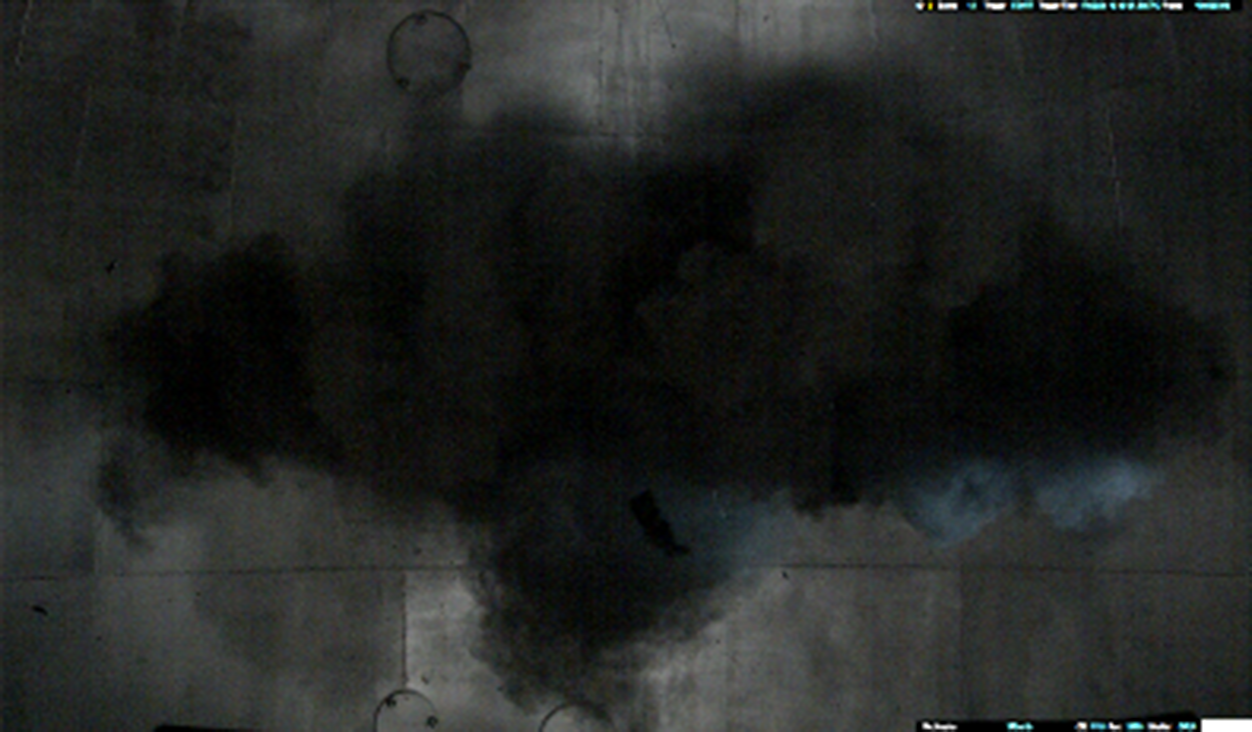

图4为HX⁃7型高速摄像机记录的64 mm弹体短切碳纤维爆炸分散云团成形过程部分时刻分幅图像。从图4可以看出，受装药结构的影响，爆炸后短切碳纤维以径向分散为主，云团分布基本保持轴向对称，并呈扁平椭圆形状。
a. 2 ms
b. 3 ms
c. 4 ms
d. 7 ms
e. 10 ms
f. 20 ms
g. 40 ms
h. 60 ms
i. 100 ms

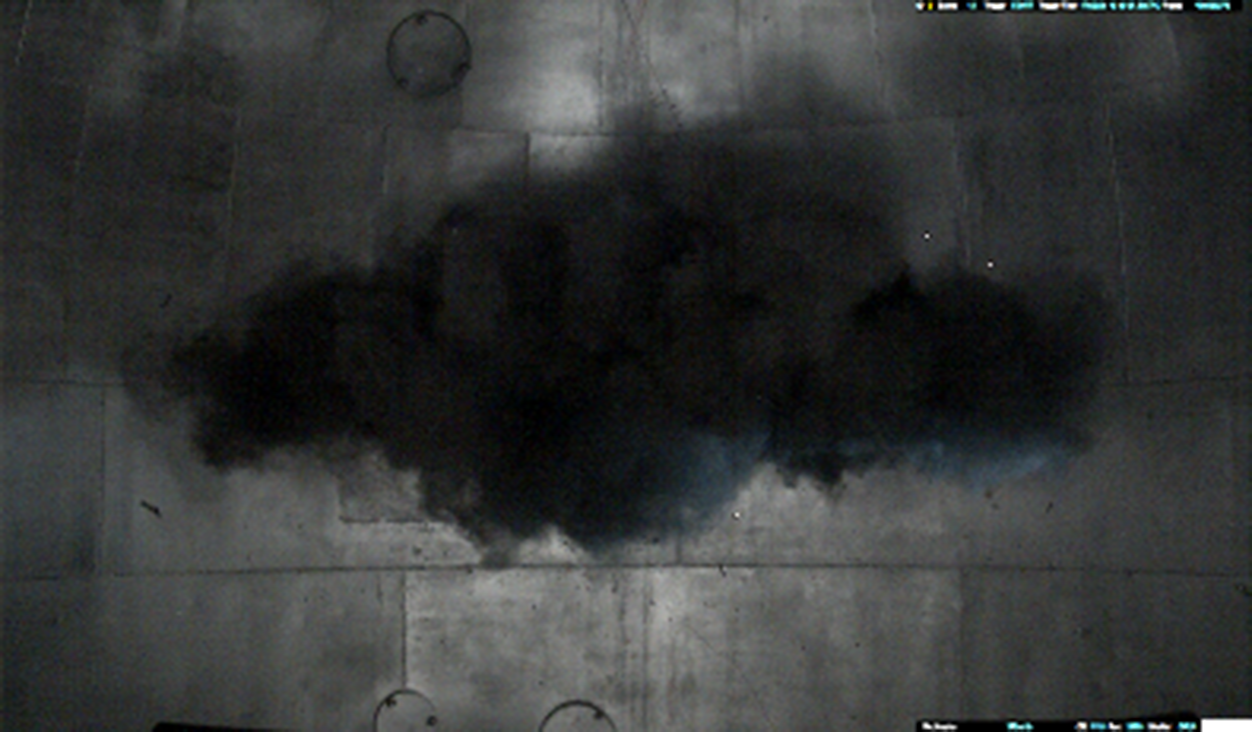

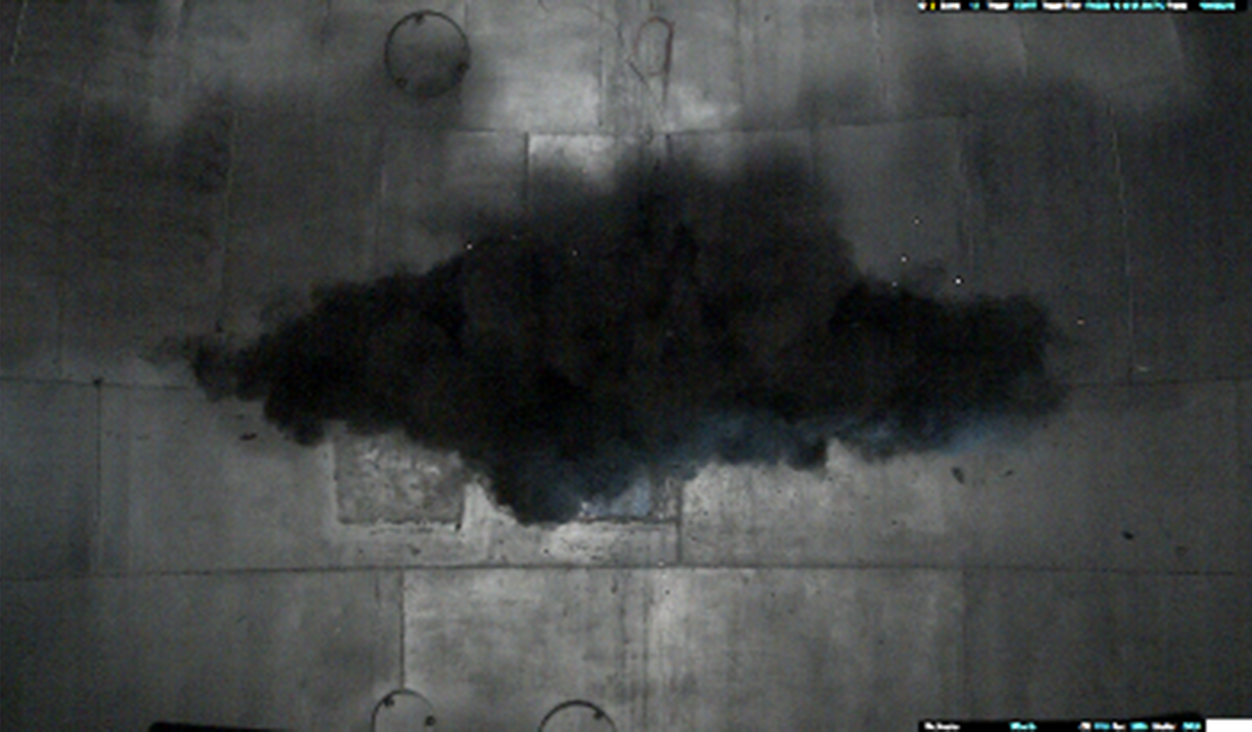

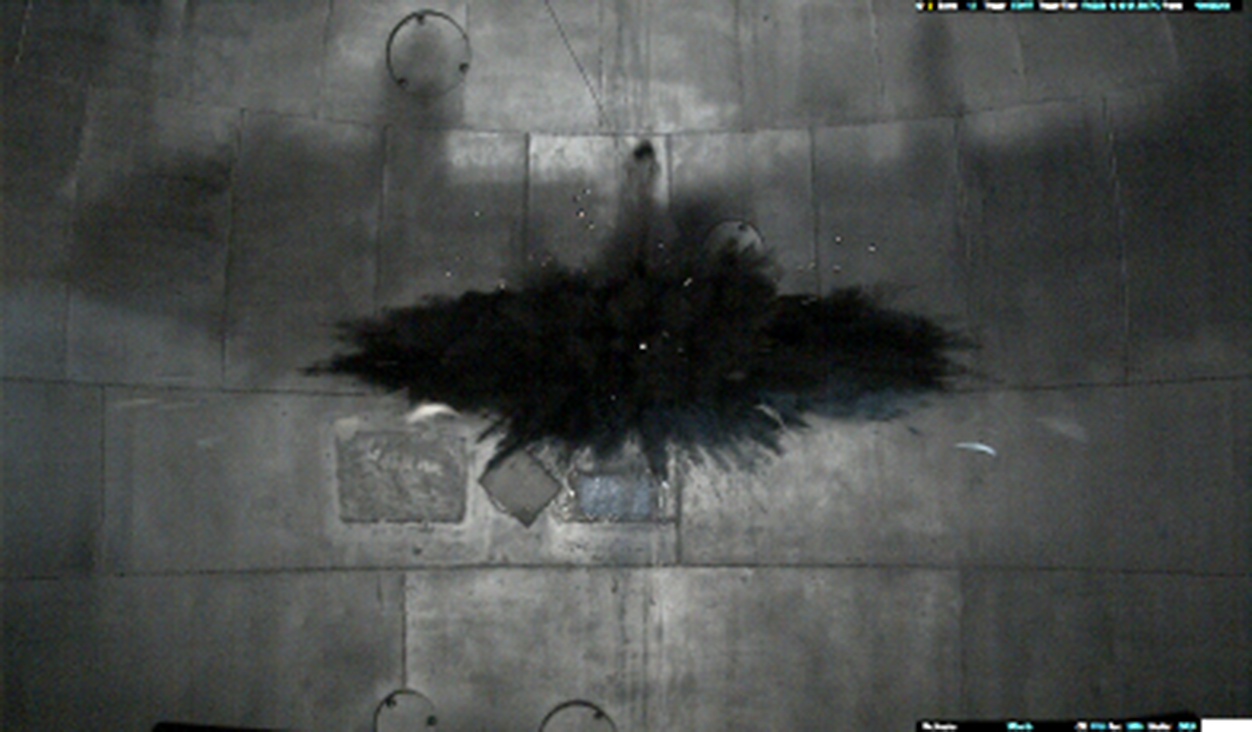

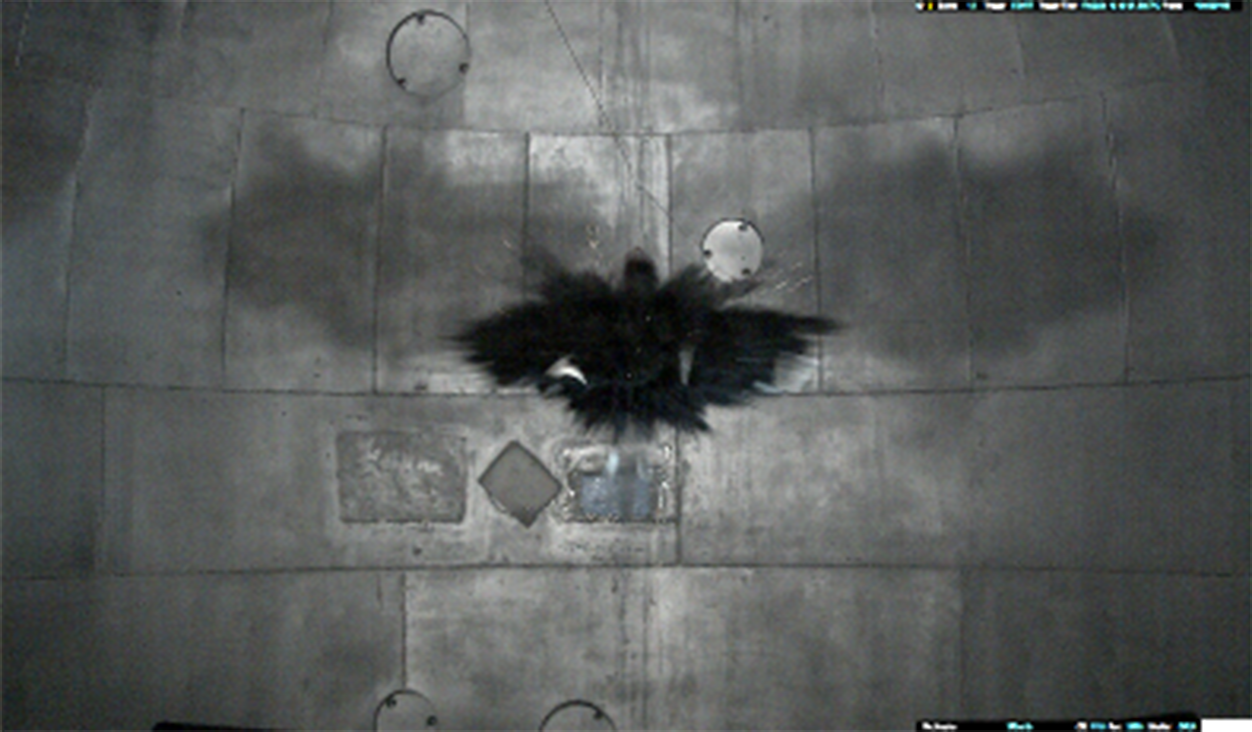

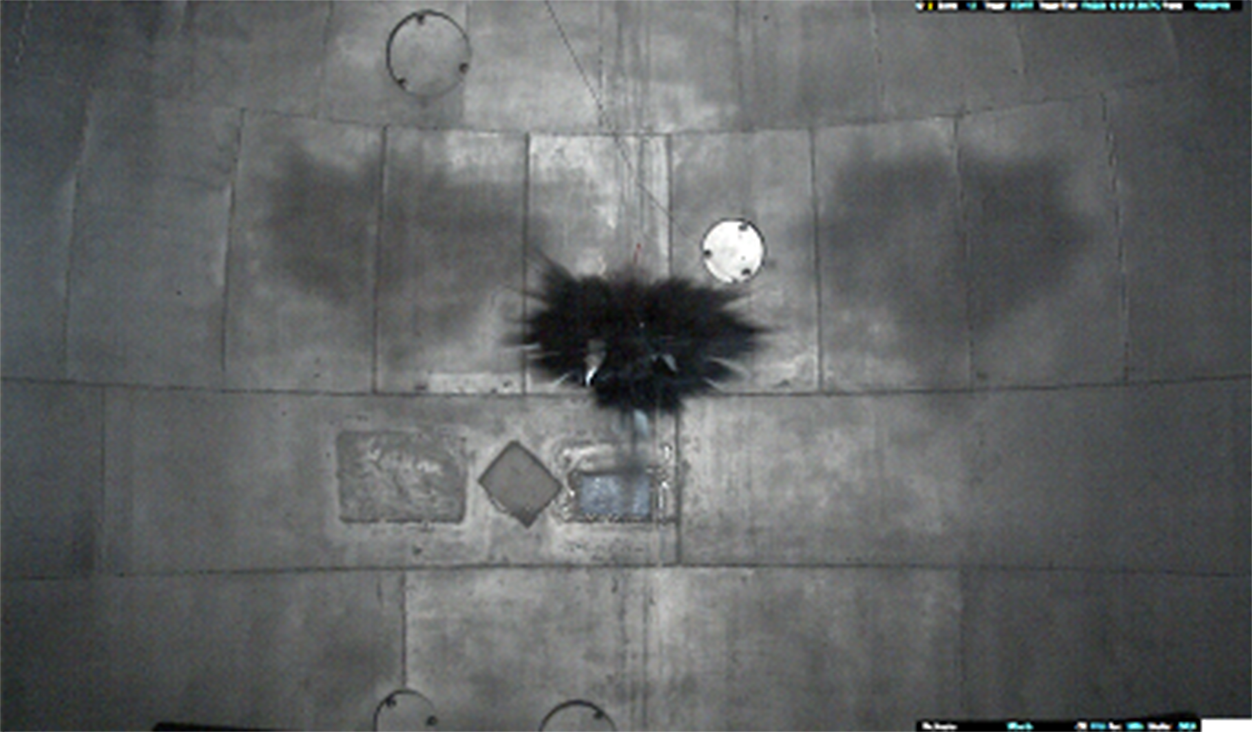

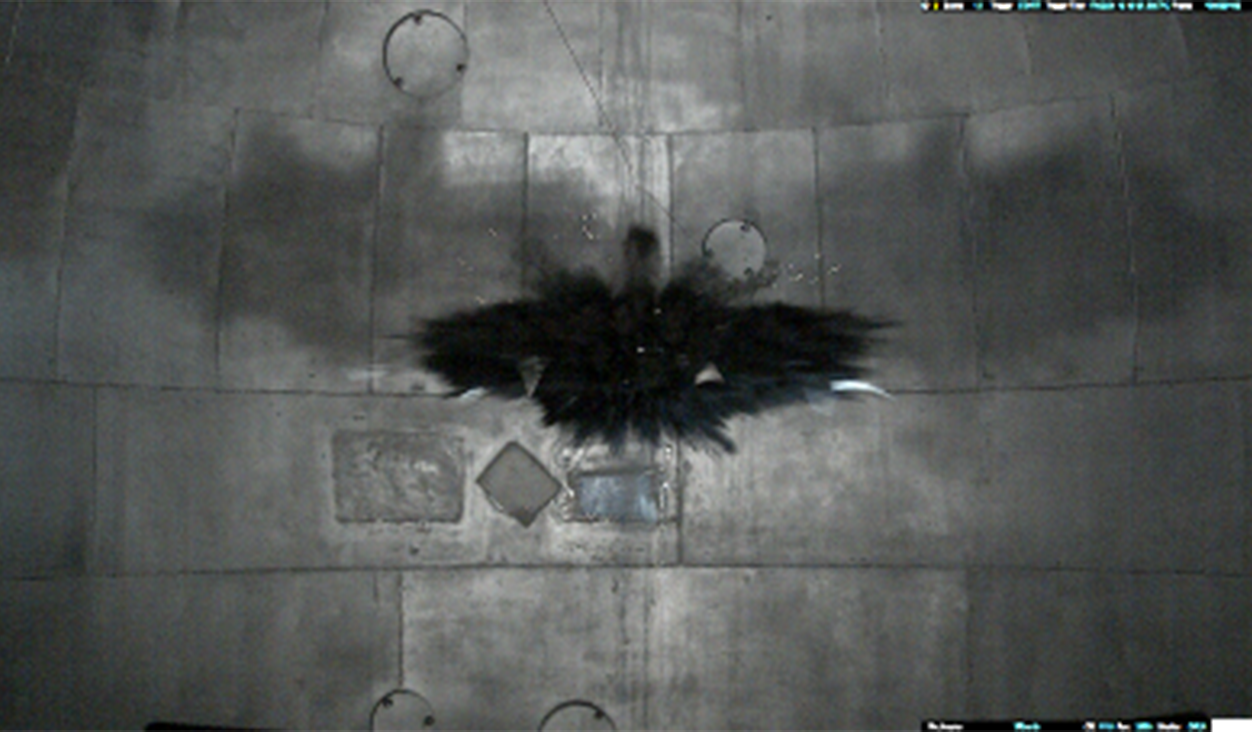

图4 64 mm弹体短切碳纤维爆炸分散云团形成过程分幅图像
Fig.4 Frame images of explosive dispersion cloud formation process of 64 mm short carbon fibers bomb

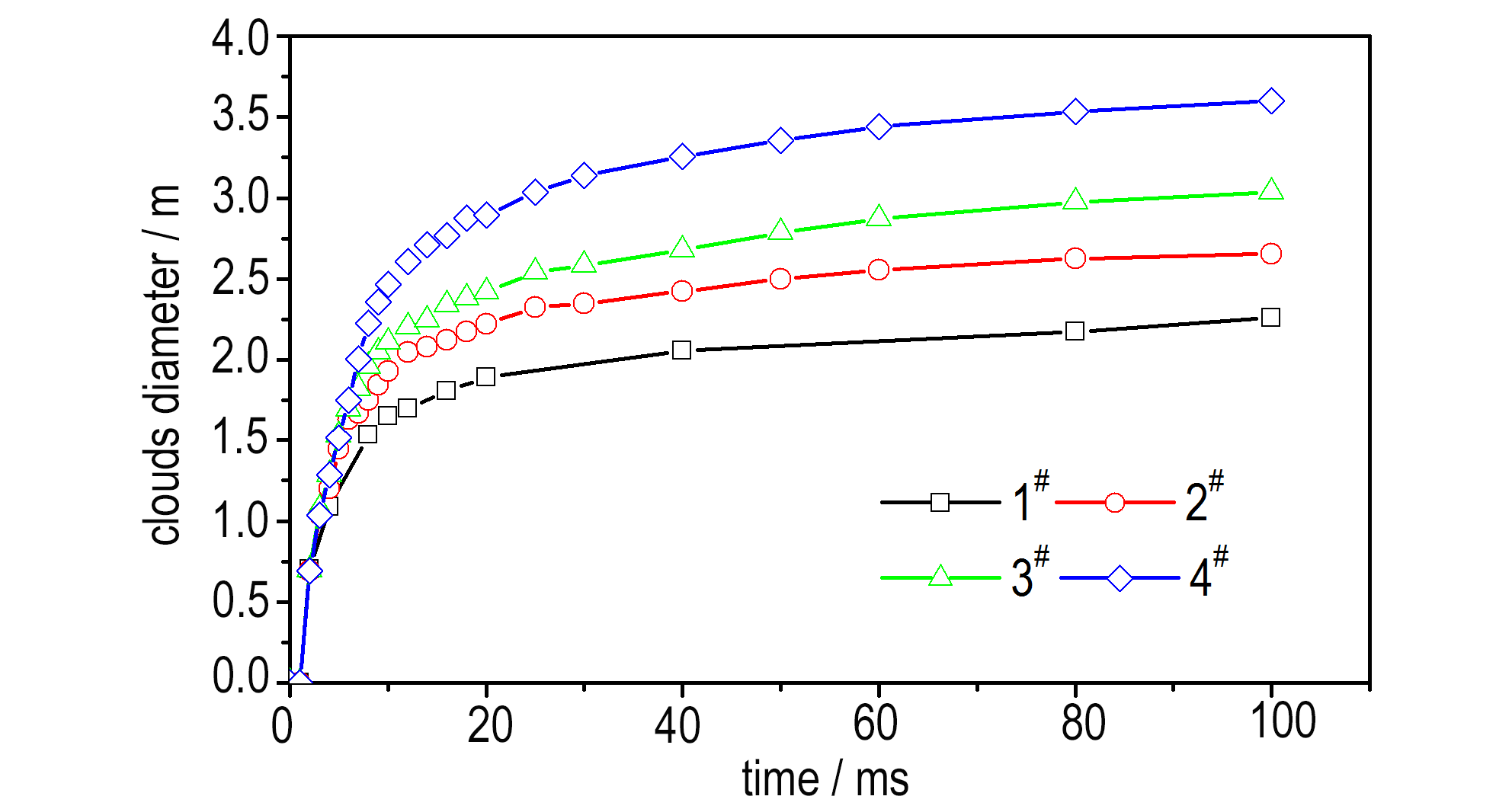

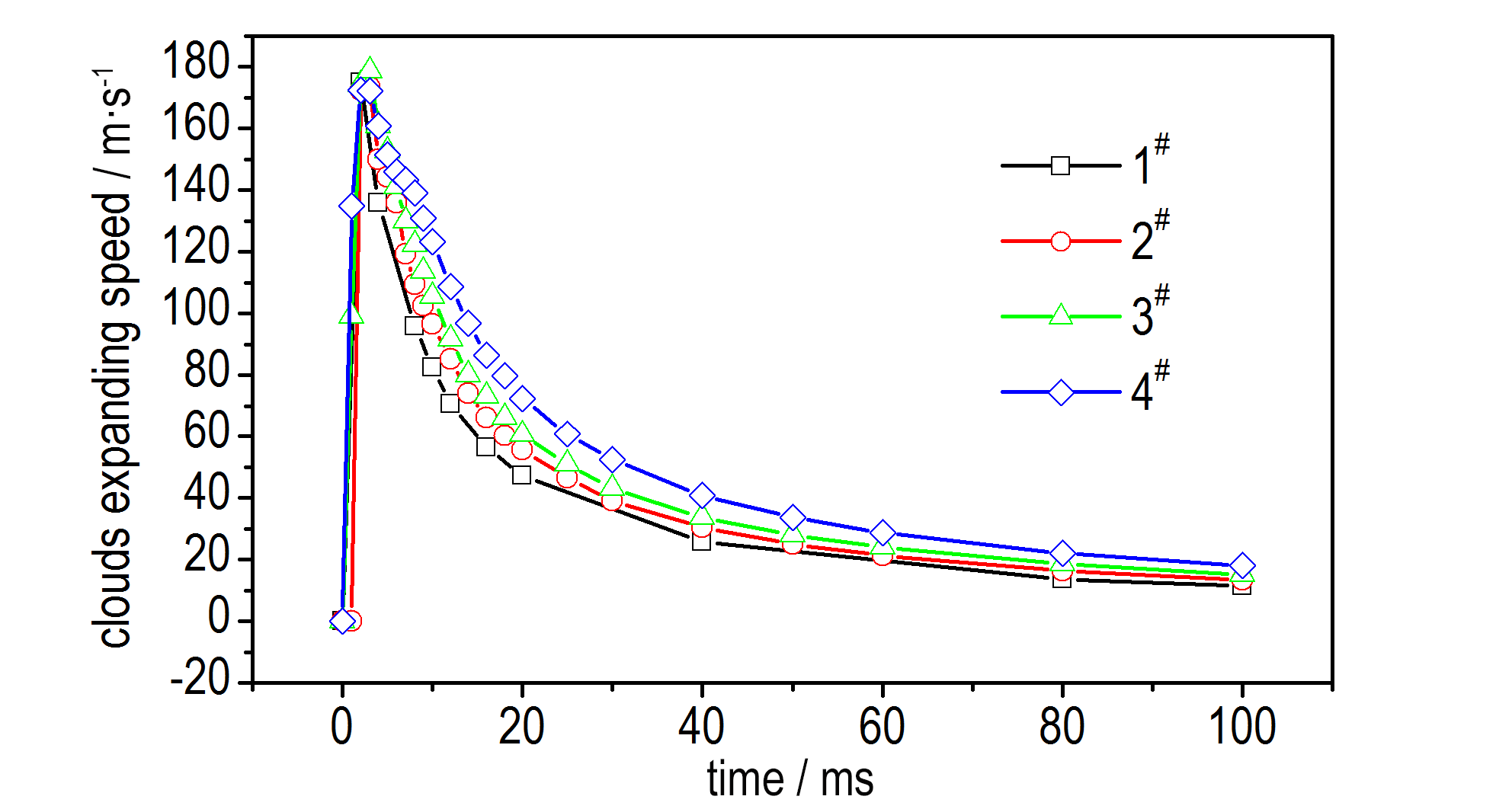

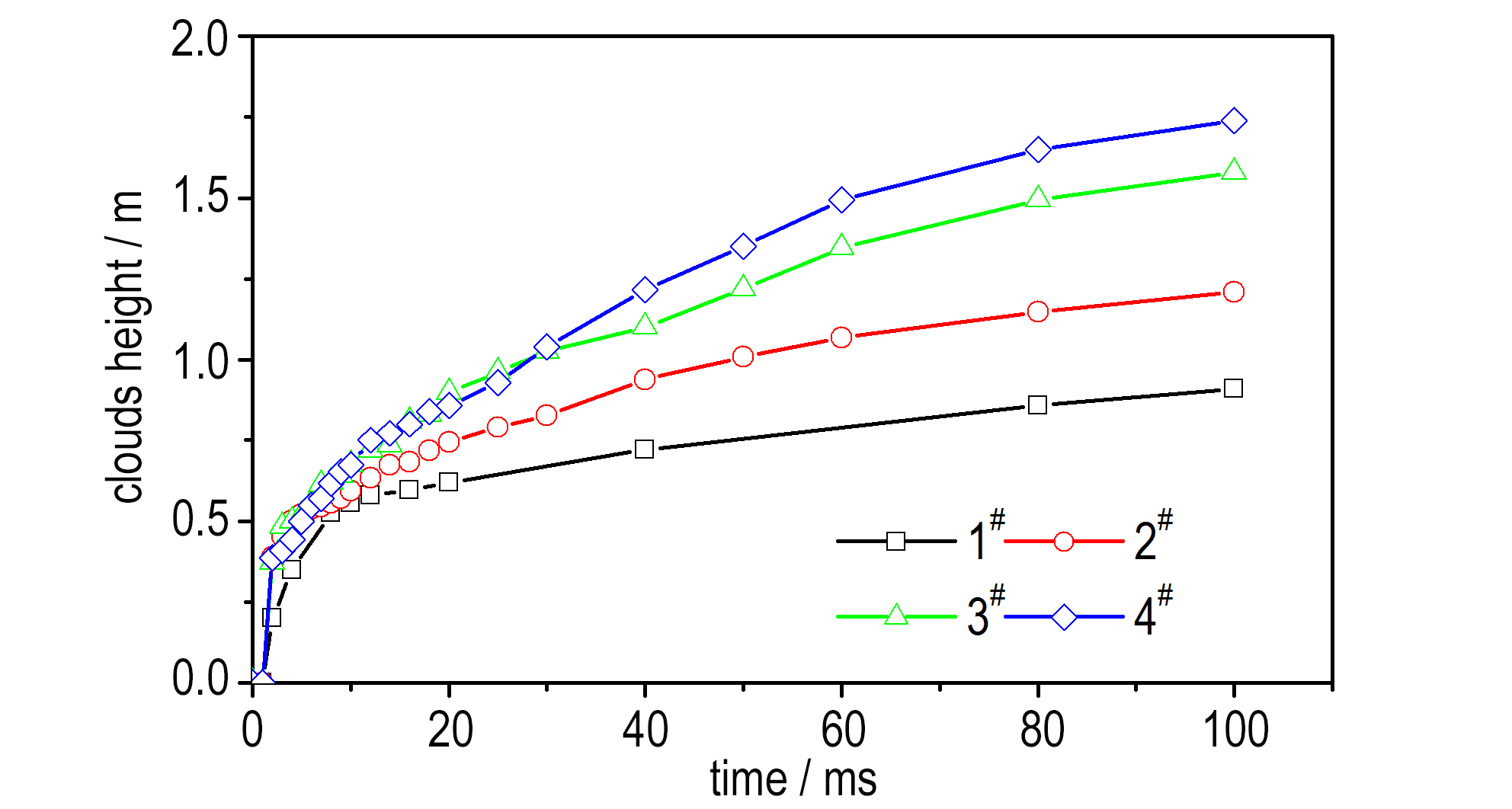

对爆炸分散序列图像测量分析，以云团径向边界测量值为云团直径，云团轴向边界测量值为云团高度，即可得到不同直径壳体爆炸后云团参数变化过程，包括云团直径随时间变化（D⁃t）曲线、云团高度随时间变化（h⁃t）曲线和云团膨胀速度随时间变化（v⁃t）曲线，如图5所示。从图5可看出，4种弹体爆炸后的云团D⁃t、h⁃t和v⁃t曲线变化趋势较为一致，表明短切碳纤维爆炸分散过程遵循相似的规律。
通过对爆炸分散分幅图像特征及云团参数随时间变化曲线的进一步分析发现，短切碳纤维爆炸分散过程大致经历了四个阶段：
（1）壳体破裂阶段。此阶段壳体在爆轰压力驱动下向外膨胀，并在反射稀疏波拉伸剪切作用下应力集中处首先产生裂缝，随后裂缝自上而下传播扩展，直至裂纹贯穿整个壳体。该过程持续约0.4 ms后壳体完全解体破裂形成碎片，碳纤维自壳体裂缝中开始不断溢出并随破片以一定的初速向四周飞散。
（2）射流喷出阶段。此阶段碳纤维在爆炸冲击波的主导作用下，爆轰产物气体挟带短切碳纤维从壳体裂缝处溢出并形成尖峰树杈状射流，碳纤维主体部分尚未完全分散并呈团状。主要特征为爆炸作用下碳纤维形成射流并加速向外分散，云团膨胀速度达到峰值，对应实验中3 ms时刻。
（3）云团扩展阶段。在爆轰产物驱动和空气阻力的共同作用下，碳纤维继续向外分散扩展，且分散主要发生在径向上，前端射流部分运动速度迅速衰减，云团主体部分由于较大的惯性仍以较高速度向外运动，并逐渐吞噬覆盖射流形成初始云团的雏形。主要特征是云团边界膨胀速度从峰值开始急剧下降，并在20 ms时刻左右出现拐点，云团径向不再有明显扩展，初步形成较大面积的碳纤维云团。实验数据显示，20 ms时刻云团直径已经达到初始云团直径的80%以上。
（4）湍流混合阶段。随着短切碳纤维分散范围的增大，气动阻力开始起主导作用，约20 ms后云团径向范围基本不变，轴向范围稍有扩展。云团内部受湍流作用不断翻滚，云团边界与周围空气不断混合作自由扩散，使云团分布趋于均匀和稳定，并最终形成初始烟幕云团。
3.3 初始云团参数与弹体参数的关系
发烟弹爆炸后形成的初始云团通常被看作在大气中扩散的初始瞬时体源，初始云团参数是初始云团半径和高度的统

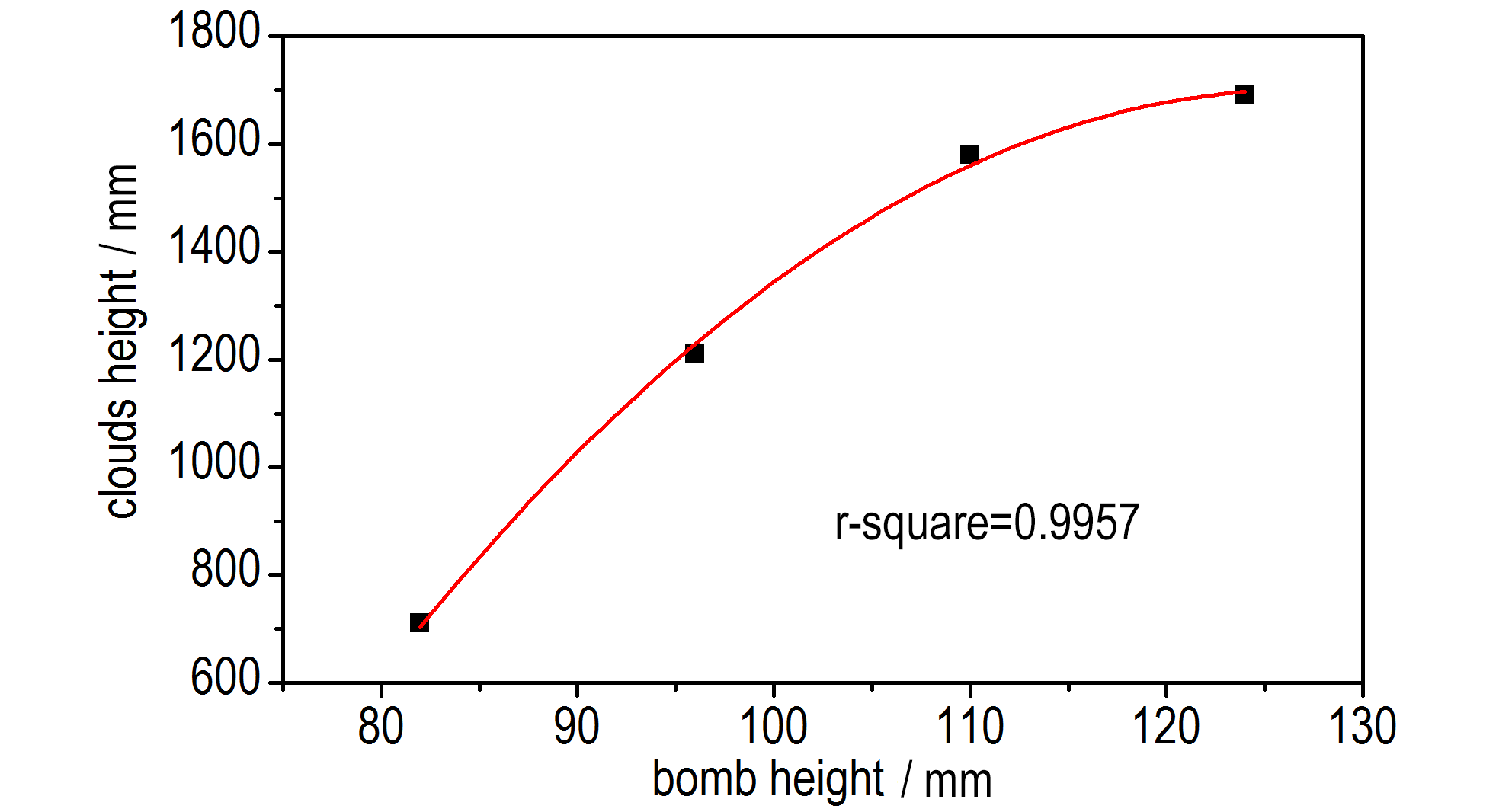

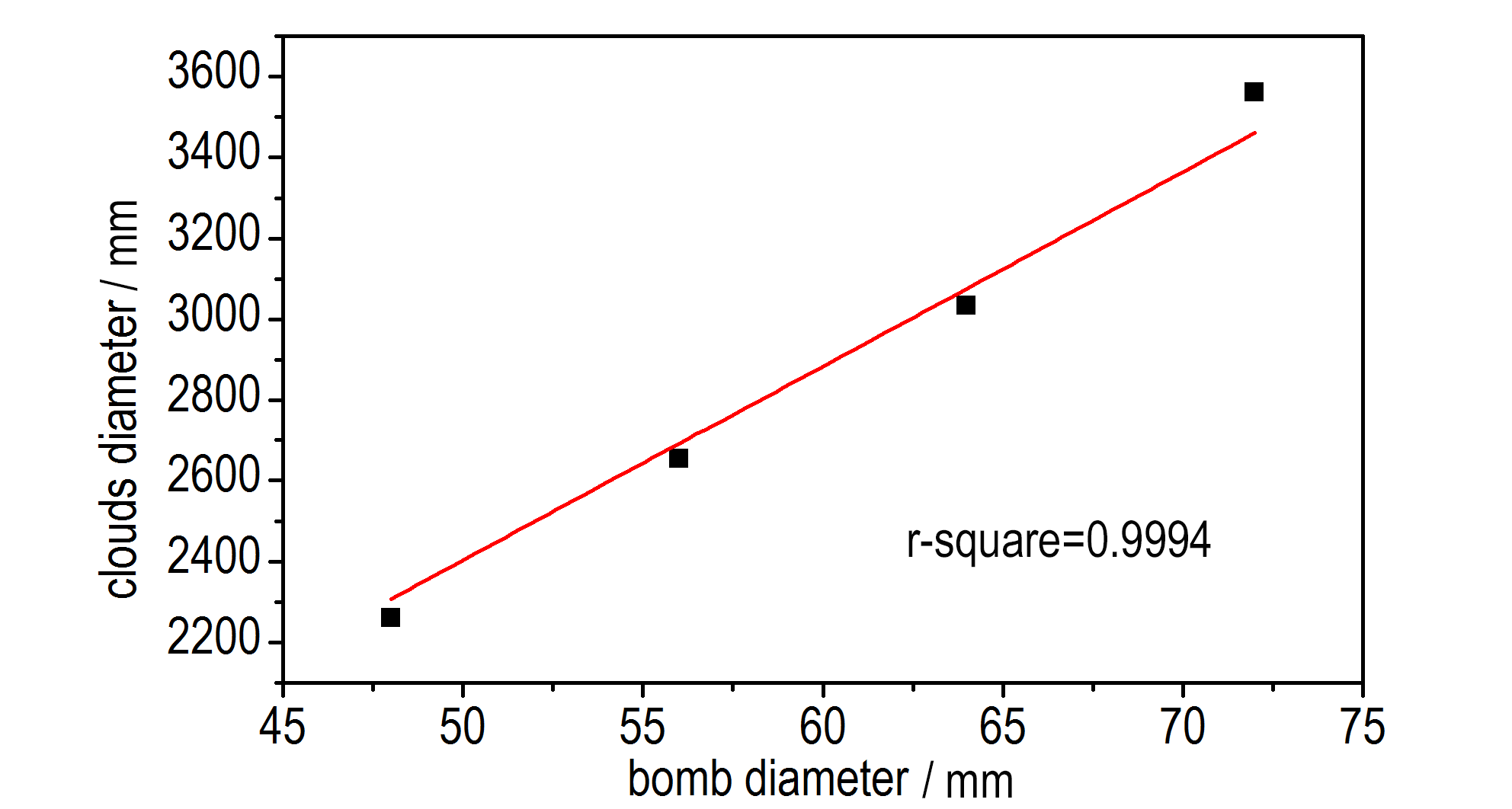

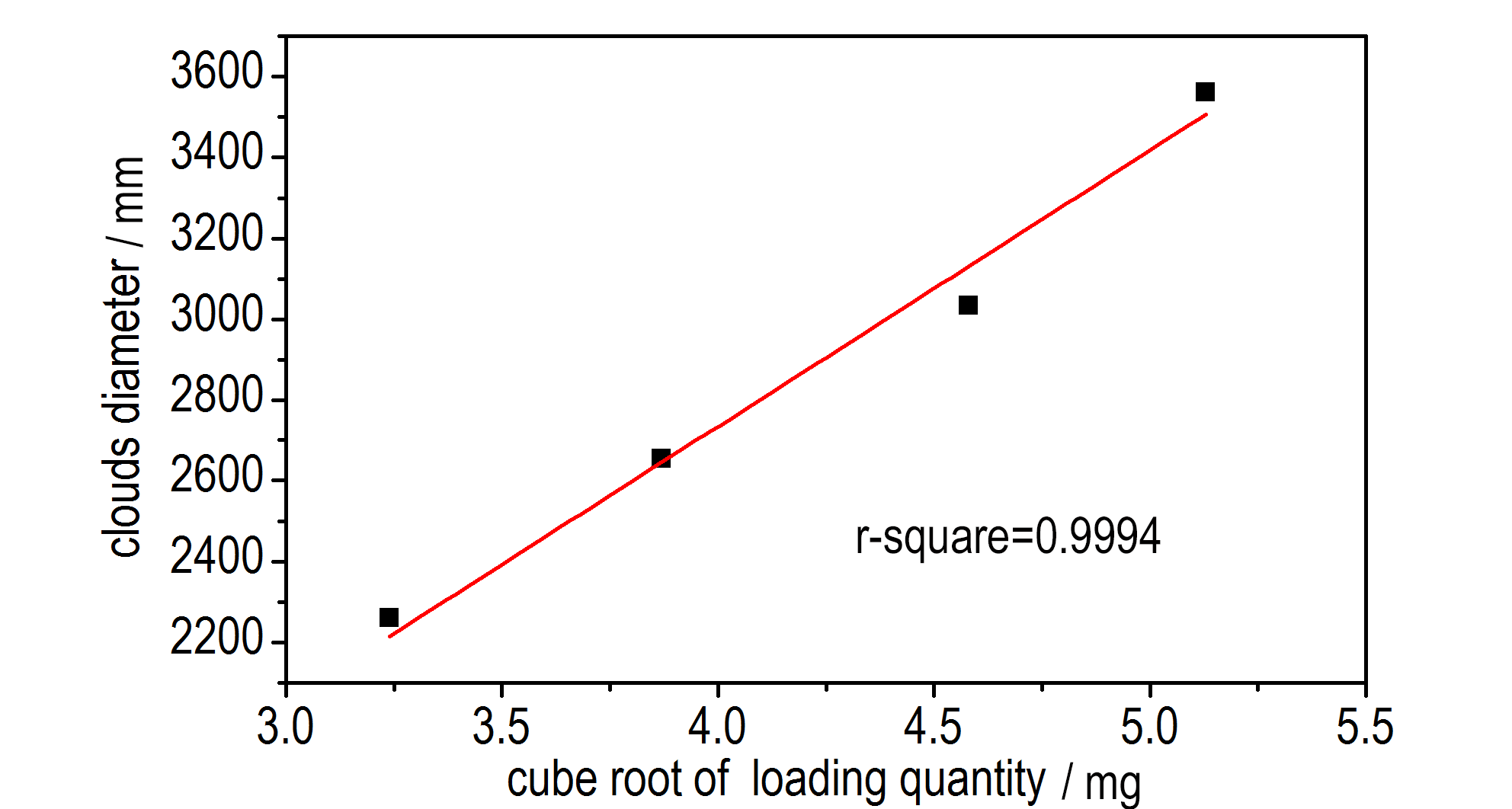

称[12] ，它是准确估算烟幕云团在大气扩散过程中浓度时空分布及遮蔽效应尺寸的重要初始条件。根据实验结果，将100 ms时刻云团半径和高度作为初始云团参数，并将实验数据与弹体尺寸、装填量进行了对比分析，结果见表2。分析表2数据可以发现，在相似的弹体结构和装填参数条件下，随着弹体尺寸的增大，初始云团参数相应变大，最终云团直径约为弹体直径的48倍左右，实验数据显示，初始云团直径与弹体直径呈线性关系，初始云团高度与弹体高度呈二次多项式关系，如图6a和图6b所示，相关系数分别为0.9994和0.9957。随着短切碳纤维装填量的增加，初始云团参数也呈逐渐增长趋势，对实验数据进一步分析发现，初始云团直径与碳纤维装填量的立方根存在线性关系，相关系数为0.9994，如图6c所示。表2 短切碳纤维爆炸分散实验结果
Table 2 Experimental results of explosion dispersion of short carbon fibers
bomb number structural size of the bomb initial cloud parameters ratio of cloud parameters to bomb size D0
/mm
h0
/mm
m
/g
D
/mm
h
/mm
D
/D0
h
/h0
1# 48 82 34 2260 710 47.1 8.7 698 2# 56 96 58 2653 1210 47.4 12.6 686 3# 64 110 100 3033 1580 47.4 14.0 662 4# 72 124 135 3560 1690 49.4 14.1 694 NOTE: D0 is the bomb diameter. h0 is the bomb height. m is loading mass for the bomb. D is the diameter of initial cloud. h is the initial cloud height.
4 结 论
（1）在实验的弹体结构和装填参数条件下，短切碳纤维可以有效地分散并能够形成较为稳定的初始烟幕云团，云团分布基本保持轴向对称，并呈扁平椭圆形状。分散过程以径向抛散为主，按照时间序列共经历了壳体破裂、射流喷出、云团扩展和湍流混合四个阶段。
（2）分散各阶段具有不同特征，对碳纤维云团形成有不同影响。根据实验数据，壳体破裂阶段主要产生轴向裂纹自上而下扩展，0.4 ms后壳体完全解体，其中壳体破裂方向、破碎程度及射流大小方向对云团分散范围和云团形状有重要影响；射流喷出阶段形成尖峰树杈状碳纤维射流并加速向外运动，3 ms时刻云团膨胀速度达到峰值；云团扩展阶段是碳纤维沿径向膨胀扩展的主要阶段，约80%以上扩展在此阶段完成，同时云团边界膨胀速度从峰值开始急剧下降并在20 ms时刻左右出现拐点；湍流混合阶段受气动阻力和湍流作用，云团分布趋于均匀和稳定，并最终形成初始烟幕云团。
（3）相似的弹体结构和装填参数条件下，初始云团直径分别与弹体直径、碳纤维装填量的3次方根呈线性关系，初始云团高度与弹体高度呈二次多项式关系，表明短切碳纤维爆炸分散过程遵循相似规律，且云团参数符合几何相似律，因此，可以通过小型弹体实验模拟和预测大型弹体爆炸分散后的初始云团参数。
