含能离子盐近年来逐渐成为含能材料合成方向的一个研究热点。德国慕尼黑大学采用廉价易得的二氨基胍盐酸盐和草酸为原料，通过一步法合成合成出高热稳定含能离子盐。该化合物阳离子(4, 4′, 5, 5′-四氨基-3, 3′-双-1, 2, 4-三唑阳离子)具有双芳三唑以及四个氨基的富氮分子结构，具有高热稳定性、生成热高、高密度、对机械刺激钝感的特性，将该阳离子与一些富氧的阴离子配对，合成出十二种热稳定性极好的含能离子盐。该研究之前，尚未有过使用该化合物作为含能材料的报道。所得典型离子盐的密度为1.826 g·cm-3，热分解温度达342 ℃，生成热为301.5 kJ·mol-1，计算爆速为9053 m·s-1，与TNT相容性良好，且对撞击、摩擦和静电火花刺激均表现出钝感特性。
|
源自：Klapötke T M, Schmid P C, Schnell S, et al. Thermal stabilization of energetic materials by the aromatic nitrogen-rich 4, 4′, 5, 5′-tetraamino-3, 3′-bi-1, 2, 4-triazolium cation[J]. Journal of Materials Chemistry A, 2015, 119：3509-3521.

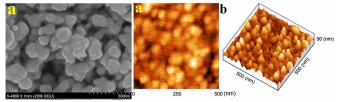

伊朗采用微乳液法制备CL-20基纳米复合炸药CL-20基推进剂具有明显的高能优势，但其在提升机械强度、降低感度、延长使用寿命等方面还需改进。伊朗Y. Bayat等通过微乳液法，采用乙烯-乙酸乙烯共聚物(EVA)和缩水甘油叠氮聚醚(GAP)制备了两种CL-20基纳米复合炸药，该法CL-20含量可控，成功制备了CL-20含量分别为80%、85%、90%、90%的CL-20基纳米PBX。CL-20/EVA纳米复合炸药扫描电镜及原子力显微镜如图所示。另外，作者采用投射电镜清晰地观察到了粘结剂包覆CL-20的纳米核壳结构。动态光散射测试结果表明，两种纳米复合炸药配方中CL-20的平均粒径约为32nm和18nm，PBX复合物感度降低，且机械强度高，可用于推进剂配方。
|
源自：Bayat Y, Soleyman R, Zarandi M. Synthesis and characterization of novel 2, 4, 6, 8, 10, 12-hexanitro-2, 4, 6, 8, 10, 12-hexaazaisowurtzitane (2, 4, 6, 8, 10, 12-hexanitro-2, 4, 6, 8, 10, 12-hexaazatetracyclo dodecane based nanopolymer-bonded explosives by microemulsion[J]. Journal of Molecular Liquids, 2015, 206: 190-194.
俄罗斯科学院制备了Al/HMX纳米复合物并研究其燃烧性能将纳米金属与炸药复合，不仅需要考虑复合材料均匀性问题，同时还需考虑纳米金属的组成及表面状态，这些都会显著影响复合物的燃烧性能。俄罗斯采用自悬浮定向流法制备了直径约为50 nm的铝粉，其表面形成氧化铝或三甲基硅氧烷包覆层。采用悬浮雾化干燥或干法机械混合制备了Al/HMX纳米复合物。采用雾化干燥制备的粉末较为松散，燃烧速度可由19 mm·s-1增加至55 mm·s-1(压力范围为3~10 MPa，压力指数0.34~0.84)。
|
源自：Zhigach A N, Leipunskii I O, Pivkina A N, et al. Aluminum/HMX nanocomposites: Synthesis, microstructure, and combustion[J]. Combustion, Explosion, and Shock Waves, 2015, 51(1): 100-106.

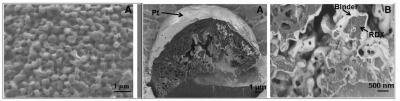

美国采用喷雾干燥法制备纳米RDX基复合炸药微粒美国皮卡汀尼兵工厂最近采用气动和超声两种雾化喷嘴，以聚乙烯醋酸盐(PVAc)为粘结剂，将炸药与粘结剂首先共同溶解于溶剂中，再经喷雾干燥法制备均匀的、粒径为数百纳米的类球状RDX以及纳米RDX基复合炸药微粒。研究结果显示，雾滴大小对RDX晶体产物的粒径具有决定性的影响，而粘结剂均匀地分布在复合炸药微粒中。RDX结晶首先经历一个快速大量成核的过程，粘结剂壳层的生长对抑制颗粒晶体生长，实现纳米尺度复合有重要影响。此外，这种制备方法的优点是，在实现对炸药粒径有效控制的同时，将粘结剂与细颗粒炸药均匀复合，能够有效降低其机械感度和冲击波感度。
|
源自：Qiu H W, Stepanov V, Stasio A R D et al. Investigation of the crystallization of RDX during spray drying[J]. Powder Technology, 2015, 274：333-337.
俄罗斯采用爆炸法合成出无氢金刚石爆炸法制备得到的纳米金刚石往往含有氢元素，因而在其表面易形成一层非金刚石层(含有C—H键)。最近，俄罗斯国家物理技术测量研究所采用苯并三氧化呋咱(BTF)爆炸法制备了无氢金刚石，所得产物在X射线衍射分析中仅表现出(111)、(220)、(311)三个晶面衍射峰，不含氢元素，氮元素含量为2.6%，密度为3.40 g·cm-3，与商用的高密度金刚石密度一致。此外，所制备的无氢金刚石与一般爆炸法制备的含氢金刚石相比，产物具有更大的粒径(无氢金刚石>20 nm，一般爆炸法金刚石约5 nm)，热分解温度也滞后了100 ℃以上(完全分解温度从698 ℃增加至839 ℃)。
|
源自：Batsanov S S, Osavchuk A N, Naumov S P, et al. Synthesis and Properties of Hydrogen-Free Detonation Diamond[J]. Propellants, Explosives, Pyrotechnics, 2015, 40(1)：39-45.
(杨志剑 编译)
