初速是身管武器性能的一个重要指标, 提高初速是武器发展的核心任务之一。就常规火炮而言, 一般采用增加发射药量与弹丸质量比(ω/m)的方法提高初速, 由于膛底到弹底间的压力梯度是ω/m的强函数, 所以随着ω/m值的增加, 压力梯度越明显, 而弹底压力的提升却相对较小, 不利于弹丸初速的再提高[1-2]。在这种背景下, 随行装药技术应运而生, 其基本设想是在弹底部携带一定量的发射装药, 并使之随弹丸一起运动。随行装药在膛内适时点燃, 对弹底“空穴”区进行冲压, 实现最大膛压不变, 弹丸初速大幅提高的目标[3-5]。
Oberle[6]、Tompkins[7]等将高燃速火药作随行装药进行了内弹道试验, 并对其发射过程进行了模拟, 研究了随行装药的延迟机构、随行装药与主装药的质量配比等问题。Michel[8]等将稳态爆燃技术引入随行装药中, 通过内弹道试验对该方案的可行性进行了分析。杨京广[9-10]等在弹后固连一个随行药室, 药室内装入单基4/7和3/1发射药, 药室后部安装延迟机构和后螺盖, 在30 mm火炮上进行了射击试验, 实现了随行装药原理。Liu[11]等将包覆阻燃发射药作随行装药, 采用可燃药筒携带的方式进行了内弹道试验, 实现了最大膛压不变而初速提高的目标。Ermolaev[12]等将颗粒粘结压实药柱作随行装药, 采用粘结随行技术在23 mm滑膛实验炮上进行了射击试验, 实现了局部压力平台的弹道效果。上述文献均指出, 随行装药的点火延迟时间、燃烧性能的稳定性及高燃速是随行装药技术研究的关键问题。
颗粒固结发射药在随行装药中的应用研究还在探索阶段, 因此对其进一步的研究具有理论意义和实用价值。鉴于颗粒固结发射药具有高装填密度、高力学强度和燃烧性能稳定性较好等特点[13-18], 本研究提出了一种新的随行装药方案:将颗粒固结发射药成型于特制圆柱形钢桶内, 依托装药药柱的高力学强度, 在其端面安装延迟机构, 以期实现对装药点火延迟时间的控制, 并将其整体安装在与之匹配的弹尾腔体内。通过密闭爆发器和30 mm弹道炮试验, 对该随行装药的点火延迟时间、力学强度、燃速和燃烧性能的稳定性进行了研究。
2 试验部分 2.1 试样制备以多孔单基小粒药多-125发射药为基体药, 与一定比例的粘结剂(二缩三乙二醇二硝酸酯、双铅推进剂、2#硝化棉)预先混合; 置于捏合机内捏合30 min, 使粘结剂对基体药粒表面进行充分浸润; 在适当压力下成型于特制圆柱形钢桶内, 该装药药柱的密度(以下称之为压制密度)可通过压力进行控制, 且药柱成型后基体药与粘结剂均匀分布, 药柱与钢体紧密结合、无缝隙; 最后在装药端面安装延迟机构, 完成了随行装药试样制备, 其整体结构见图 1所示。
|
图 1 随行装药结构示意图 Fig.1 Schematic drawing of traveling charge structure |
图 1中随行装药方案的延迟机构实质是一种缓燃材料, 其材料均为可燃物质, 与随行装药端面能有效粘合、可塑性强, 若要实现对随行装药点火延迟时间的控制, 需要随行装药有较高的力学强度, 保证其在高压下结构完整, 从而通过延迟机构的缓燃, 实现随行装药的延迟点燃。
随行装药的力学强度, 主要是通过粘结剂的含量与压制密度来控制。在随行装药中加入一定比例的粘结剂, 不仅增加了基体药粒间的粘结力, 同时填充药粒间缝隙, 其目的是使压制的随行装药具有较高的力学强度。
针对该随行装药结构, 制式弹丸尾部设计了与之匹配的腔体结构。在弹道试验时, 只需将其安装在弹尾腔体内即可。
2.2 密闭爆发器试验为研究延迟机构的厚度、组分乙基纤维素(EC)含量对随行装药点火延迟时间的影响, 随行装药的粘结剂含量、压制密度对其力学强度、燃气释放速率的影响, 随行装药燃烧性能的稳定性, 将6/7发射药与随行装药试样采用混装的方式进行200 cm3密闭爆发器试验, 试验方案见表 1。试验条件:装填密度0.2 g·cm-3; 点火压力10 MPa; 压力传感精度0.005 MPa; 采样时间间隔0.05 ms。为便于分析随行装药的点火延迟时间, 需使随行装药在点燃前的p-t曲线与6/7发射药的p-t曲线重合, 这就要求密闭爆发器试验时, 装填密度0.2 g·cm-3不变。故在计算其装填密度时, 随行装药试样占用的体积不可忽略。本次试验中所用随行装药试样的体积均为17.5 cm3, 在密闭爆发器容积中扣除该部分, 计算得到6/7发射药的装药量应为36.5 g。
|
表 1 随行装药试验方案 Tab.1 Experimental schemes of traveling charge |
为研究随行装药的燃速, 进行了100 cm3密闭爆发器试验。试验条件:装填密度0.2 g·cm-3; 点火压力10 MPa; 压力传感精度0.005 MPa; 采样时间间隔0.02 ms; 在室温下进行实验。
2.3 弹道试验弹道试验采用30 mm弹道炮, 药室容积140 cm3, 弹丸行程长2.4 m, 标准弹丸质量389 g, 试验弹丸质量322 g, 点火药为2号小粒黑, 铜柱测压法测试膛底最大压力。
3 结果与分析 3.1 延迟机构的厚度、EC含量对随行装药点火延迟时间的影响为研究延迟机构厚度对随行装药点火延迟时间的影响, 选用延迟机构厚度不同的3个试样AC-1、AC-2、AC-3进行了密闭爆发器实验, 得到了相应的p-t曲线, 如图 2所示。从图 2可以看出, 试样AC-1、AC-2、AC-3的p-t曲线均存在两个压力增长阶段。与试样AC-0的p-t曲线对比可知, 第一个压力增长阶段为6/7发射药与延迟机构共同燃烧阶段, 该阶段的压力增长主要由6/7发射药燃烧决定。在第一个压力增长阶段结束后, 三条曲线均出现了“压力保持”阶段, 该阶段为延迟机构的缓燃。说明在该装药条件下, 延迟机构厚度≥1.0 mm时, 可将随行装药点火延迟时间延长到6/7发射药燃完以后。经过一段时间的缓燃, 延迟机构燃尽, 进入第二个压力增长段, 随行装药开始燃烧, 并在燃烧结束时压力达到最大值。同时可以看出, 试样AC-1、AC-2、AC-3的p-t曲线在不同时刻与试样AC-0的p-t曲线分离, 分离时间即随行装药点火延迟时间分别为57、59.7 ms和63 ms, 较6/7发射药燃完的时间56 ms, 分别延迟了1、3.7 ms和7 ms。说明在静态燃烧环境下, 依托随行装药的高力学强度, 延迟机构可实现对随行装药点火延迟时间进行有效控制。随着延迟机构厚度的增加, 随行装药点火延迟时间延长。
|
图 2 不同延迟机构厚度的随行装药试样p-t曲线 Fig.2 p-t curves of traveling charge samples with different time delay unit thickness |
由于延迟机构组分中EC为主要阻燃物质, 改变其含量, 必然会对随行装药点火延迟时间产生影响。为此, 选用EC含量不同的3个试样AC-4、AC-5、AC-6进行了密闭爆发器试验, 得到了相应的p-t曲线, 如图 3所示。从图 3可以看出, 试样AC-4、AC-5、AC-6的p-t曲线在不同时刻与试样AC-0的p-t曲线分离, 分离时间即随行装药点火延迟时间分别为53.2, 53.6 ms和53.9 ms。说明在延迟机构厚度一定的情况下, 增加其组分EC的含量, 可使延迟机构缓燃能力增强, 从而使随行装药点火延迟时间延长。
|
图 3 不同EC含量的随行装药试样p-t曲线 Fig.3 p-t curves of traveling charge samples with different EC content |
由于粘结剂的含量与压制密度可以影响随行装药的力学强度, 且在一定程度上影响其燃气释放速率。为此, 选用粘结剂含量、压制密度不同的4个试样AC-7、AC-8、AC-9、AC-10进行了密闭爆发器试验, 得到了相应的p-t曲线, 见图 4所示。从图 4可以看出, 在52.5~56 ms内, 对应时刻下试样AC-7的p-t曲线要高于试样AC-8的p-t曲线, 试样AC-9的p-t曲线要高于试样AC-10的p-t曲线。说明随着压制密度的增加, 提高了随行装药的力学强度, 降低了随行装药的燃气释放速率。同时可以看出, 在52.5~56 ms内, 试样AC-7与AC-9的p-t曲线相比较, 试样AC-9的p-t曲线陡度较小, 试样AC-8与AC-10的p-t曲线相比较, 试样AC-10的p-t曲线陡度较小。说明随着粘结剂含量的增加, 提高了随行装药的力学强度, 降低了随行装药的燃气释放速率。通过以上分析可知, 增加随行装药的压制密度和粘结剂含量, 均可使其力学强度增加、燃气释放速率降低。这是由于针对该随行装药方案, 增加粘结剂含量, 可提高多-125发射药粒间的粘结能力, 增加压制密度, 可提高随行装药的密实性, 从而提高了随行装药的力学强度, 控制其解体过程, 使随行装药的燃气释放速率降低。
|

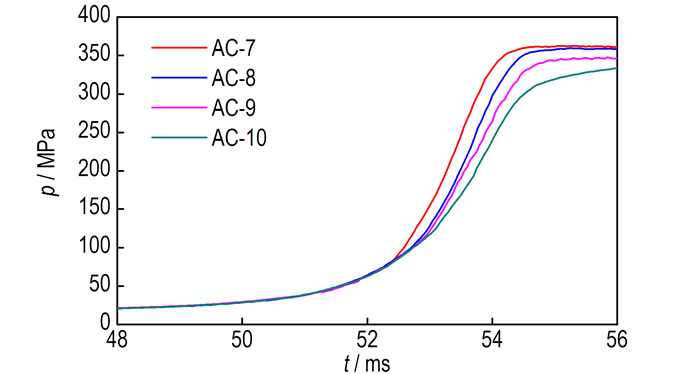

图 4 不同粘结剂含量、压制密度的随行装药试样p-t曲线 Fig.4 p-t curves of traveling charge samples with different binder content and pressed density |
对试样AC-8进行了平行试验, 测试了随行装药燃烧性能的稳定性, 得到了相应的动态活度曲线(L-B), 见图 5所示。从图 5可以看出, 三次试验曲线始终具有较好的重合度。以相对压力0.4(随行装药开始燃烧)处为界, 三条曲线呈现出阶梯上升。在相对压力0.4处, 三条曲线基本重合, 说明在相同装药条件下, 依托随行装药的高力学强度, 延迟机构对随行装药点火延迟时间的控制, 具有良好的稳定性; 相对压力0.4~1, 为主装药与随行装药共同燃烧阶段, 该阶段三条曲线基本重合, 说明在相同装药条件下, 随行装药的燃烧性能基本稳定。因此在静态燃烧条件下, 该随行装药整体的燃烧性能基本稳定。
|

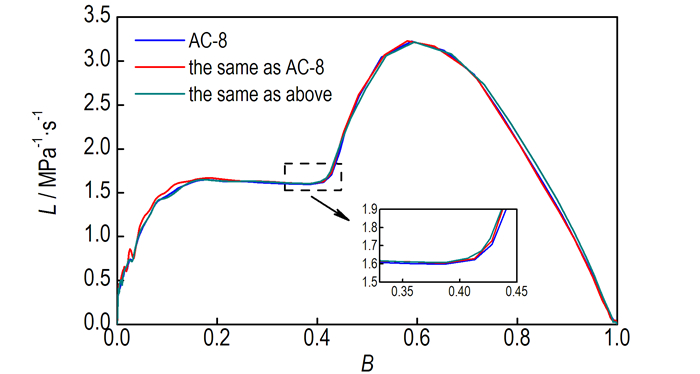

图 5 随行装药重复性试验L-B曲线 Fig.5 L-B curves of traveling charge in repeated experiments |
为研究随行装药的燃速, 压制了直径19 mm、高26 mm, 粘结剂含量5%, 压制密度1.5 g·cm-3, 质量为10 g的随行装药药柱。在无钢体及延迟机构的情况下, 对其进行了100 cm3密闭爆发器试验, 试验时随行装药的装药量20 g。为对比说明该随行装药具有较高的燃速, 对6/7发射药也进行了试验, 装药量20 g。对试验得到的p-t曲线进行处理, 得到了其在不同压力下的燃速值, 见图 6所示。从图 6可以看出, 在相应压力下随行装药的燃速值均大于6/7发射药的燃速值, 随行装药与6/7发射药的燃速最大值分别为4130.8 mm·s-1和89.1 mm·s-1, 随行装药燃速最大值是6/7发射药的46倍。说明随行装药具有较高的燃速。
|

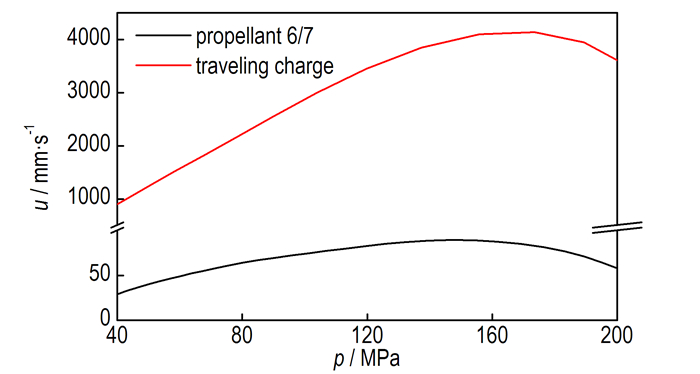

图 6 随行装药和6/7发射药的u-p曲线 Fig.6 u-p curves of traveling charge and propellant 6/7 |
将试样AC-8安装在试验弹丸尾部腔体内, 为防止高压气体对延迟机构的冲击而造成的整体结构的变形、失效, 在弹尾加盖了0.2 mm厚的硝化纤维塑料片, 总弹重为389 g。主装药为6/7发射药, 在装药量113 g、117.5 g的情况下, 对随行装药试样AC-8进行30 mm弹道炮试验, 并于标准弹丸的试验进行了对比, 结果见表 2。
|
|
表 2 随行装药内弹道试验结果 Tab.2 Results of interior ballistic experiment for traveling charge |
从表 2可以看出, 主装药量113 g时, 对试样AC-8的4次内弹道试验(1、2、3、4)的最大膛压(pm)与标准弹丸的pm相当, 而初速(v0)有较大的提升。说明在该装药条件下, 延迟机构厚0.4 mm, 可将随行装药点火延迟时间延长在pm以后, 获得较佳的点火延迟时间, v0显著提升。可见在动态燃烧环境下, 依托随行装药的高力学强度, 延迟机构可实现对随行装药点火延迟时间进行有效控制。4次内弹道试验的平均初速约983 m·s-1, 与标准弹丸v0 909.7 m·s-1相比, v0增加73.3 m·s-1, 增幅约8%。主装药量117.5 g时, 对试样AC-8的2次内弹道试验(5、6)的pm与标准弹丸的pm相比相对较高, 说明随行装药在pm以前已开始燃烧。可见在该装药条件下, 若要实现随行装药在pm后点燃, 延迟机构厚度应>0.4 mm, 还需作进一步的试验探索。
从表 2同时可以看出, 主装药量113 g时, 4次内弹道试验(1、2、3、4)的试验结果基本稳定, 初步验证了该随行装药, 在动态燃烧条件下燃烧性能基本稳定。在试验中, 通过高速摄影仪对弹丸出炮口后的情况进行了观察, 该组试验均未发现有弹尾光, 说明随行装药在膛内已燃烧完全。
4 结论(1) 密闭爆发器与内弹道试验均表明:依托随行装药高力学强度, 延迟机构可对随行装药点火延迟时间进行控制; 初步验证了该随行装药的燃烧性能基本稳定。
(2) 增加延迟机构的厚度、组分EC含量, 均可使随行装药点火延迟时间延长。增加随行装药的粘结剂含量、压制密度, 均可使随行装药的力学强度增加、燃气释放速率降低。
(3) 该随行装药具有较高的燃速, 粘结剂含量5%、压制密度1.5 g·cm-3时, 其燃速最大值是6/7发射药的46倍。
(4) 主装药量113 g、延迟机构厚0.4 mm, 在最大膛压基本不变的情况下, 随行装药在内弹道试验中的初速较标准弹丸初速增加73.3 m·s-1, 增幅约8%。
