固体推进剂贮存老化性能是固体推进剂的重要性能之一[1], 深入开展固体推进剂老化性能研究, 对推进剂的长期贮存安全性具有重要的指导意义[2-3]。目前, 国内外普遍采用实验与分析测试仪器联合运用的方法, 在影响推进剂老化的主要因素、界面老化、老化机理、贮存寿命预估等方面作了大量的研究。张兴高等[4]通过加速老化试验研究了端羟基聚丁二烯/甲苯二异氰酸酯/三-(2-甲基氮丙啶)氧化膦(HTPB/TDI/MAPO)类聚氨酯推进剂的老化性能; 张昊等[5]通过理化参数与化学安定性对比、高效液相色谱测试, 研究了硝酸酯增塑聚醚(NEPE)推进剂力学性能与化学安定性关联老化行为及其机理。这些研究需耗费大量人力、物力和财力, 且周期较长, 存在某些局限性[6-14]。近年来, 随着理论和计算化学以及计算机技术的飞速发展, 越来越多的人开始应用计算机模拟方法进行推进剂细观、微观层面的研究, 在宏观化学反应与微观现象之间建立起联系, 以期解释实验无法测知的微观老化机理, 为老化研究提供预测和理论指导[15-18]。
目前, HTPB推进剂老化的研究一般通过实验来实现, 推断老化的原因主要有降解断链和氧化两种, 降解断链与化学键的键能有关; 而氧化反应则主要发生在HTPB粘合剂分子中的C＝C双键部位。但是由于宏观方法研究尺度限制, 无法从深层次研究HTPB推进剂的老化机理。而分子模拟方法作为一种成熟的计算方法, 能够从微观角度研究推进剂的老化机理, 为实验提供理论指导。本研究利用Materials Studio软件中的Dmol3模块, 通过对HTPB-TDI固化体系键能的计算, 分析了最易断裂的化学键; 然后搜索了老化过程中可能发生的氧化反应的过渡态, 获得反应所需活化能, 并对比了几种反应发生的难易程度。
2 降解断链 2.1 模拟方法利用Materials Studio模拟软件包中的Visualizer模块, 根据HTPB-TDI分子的简化结构(图 1)建立相应的分子模型, 然后用以密度泛函理论为基础的Dmol3模块, 采用几何优化的方法获得分子和自由基的结合能。根据分子断裂产生的两种自由基结合能之和与分子的总结合能作差, 得到化学键的键能。选用广义梯度近似(GGA)的第一性原理方法, 在DND基组下, 核处理方式为All Election Relativistic, 自旋不受限制。
|

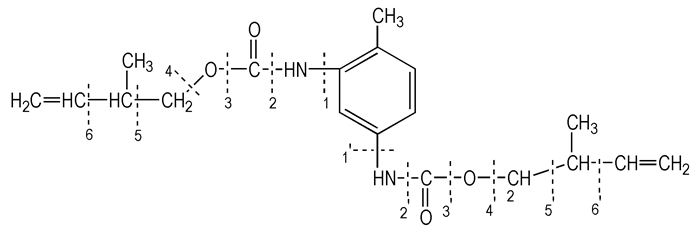

图 1 HTPB-TDI简化结构及典型化学键的编号 Fig.1 Simplified HTPB-TDI structure and number of typical chemical bonds |
丁羟粘合剂HTPB的伯羟基主要结构为乙烯式伯羟基[19]:
HTPB分子中的羟基与固化剂TDI反应后形成酯基, 建立HTPB(乙烯式伯羟基)-TDI粘合剂的简化模型如图 1所示, 其中, 省略的高分子单元以CH3饱和。
2.2 结果与讨论根据图 1中的HTPB-TDI粘合剂结构模型, 将需要计算的化学键C(Ph)—N, C(O)—N, C(O)—O, C—O, C(CH3)—C, C(CH2＝)—C分两组, 分别表示为: 1, 2, 3, 4, 5, 6以及1′, 2′, 3′, 4′, 5′, 6′。计算结果见表 1。
|
表 1 HTPB-TDI模型中C(Ph)—N, C(O)—N, C(O)—O, C—O, C—C键能 Tab.1 Bond energies of C(Ph)—N, C(O)—N, C(O)—O, C—O and C—C bonds in HTPB-TDI model |

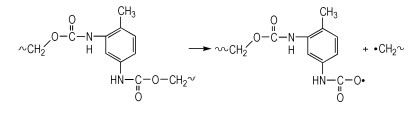

从表 1可以看出, 化学键4′(与CH2相连的C—O键)断裂所需能量最小为244.95 kJ·mol-1, 与武文明[19]等采用G09方法计算的C—O键键能(223.29 kJ·mol-1)相符, 表明该化学键在HTPB-TDI粘合剂老化过程中容易断裂分解, 其次为化学键3′(C(O)—O键), 这些易断裂的键为HTPB胶片的弱键, HTPB推进剂贮存过程中粘合剂基体的降解断链与此有关, 反应方程式可简要表示为:
|
利用Visualizer模块分别建立反应物和产物的分子模型, 在Dmol3模块中, 对各基元反应的反应物和产物进行几何优化, 经频率分析无虚频后, 得到能量稳定点, 然后对反应物和产物的分子进行原子配对。采用Complete LST/QST方法进行过渡态搜索, 经频率分析确定只有一个虚频, 且过渡态虚频的振动方向均指向反应物和产物, 说明过渡态寻找正确[21-22], 计算方法选用GGA, 参数设定同2.1。

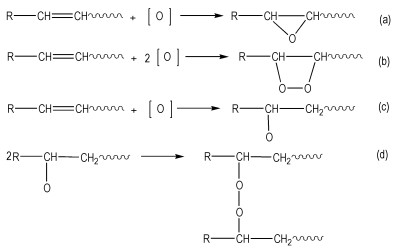

3.2 结果与讨论关于HTPB推进剂老化过程中发生的氧化反应, 可能的反应类型有: C＝C双键环化反应(如反应a、b)、C＝C双键之间的氧化交联反应(如反应c、d)两类。
|
(1) C＝C双键环化反应
根据上述反应方程式, 利用Visualizer模块建立HTPB推进剂贮存过程中C＝C双键被高氯酸铵(AP)分解所释放的氧化性物质氧化生成三元环氧(图 2a); 或生成四元环氧(图 2b)的模型。
|

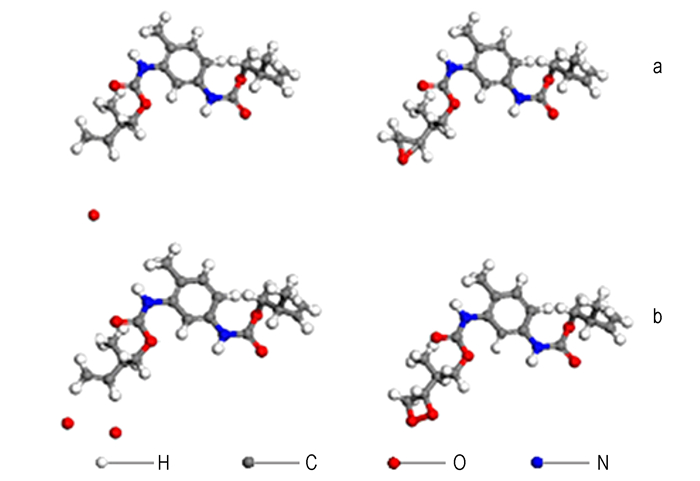

图 2 环化反应示意图 Fig.2 Schematic diagram of cyclization reaction |
应用Dmol3对反应a、b进行计算, 得出反应的活化能(ΔE)和反应热(ΔH), 结果见表 2。
|
|
表 2 C＝C双键环化反应的活化能和反应热 Tab.2 Activation energy(ΔE) and heat of reaction(ΔH) of C＝C double bond cyclization reaction |
从表 2可以看出, 反应a、b的反应热均小于零, 表明这两个C＝C双键环化反应均为放热反应, 且反应的活化能较小, 说明反应容易进行。与反应a相比, 反应b的活化能较大, 由Arrhenius方程可知反应b的反应速率要比反应a的慢, 说明HTPB推进剂在老化过程中C＝C双键环化反应的主要产物为三元环氧[23]。赵涛[24]等通过实验手段测得的C＝C双键环氧化反应表观活化能为22.77 kJ·mol-1, 本文计算结果虽与之略有差异, 但仍属于同一数量级。
(2) C＝C双键之间的氧化交联反应
根据上述反应c、d, 利用Visualizer模块建立C＝C双键被氧化生成高分子自由基(图 3c); 自由基之间进一步发生交联反应(图 3d)模型。
|

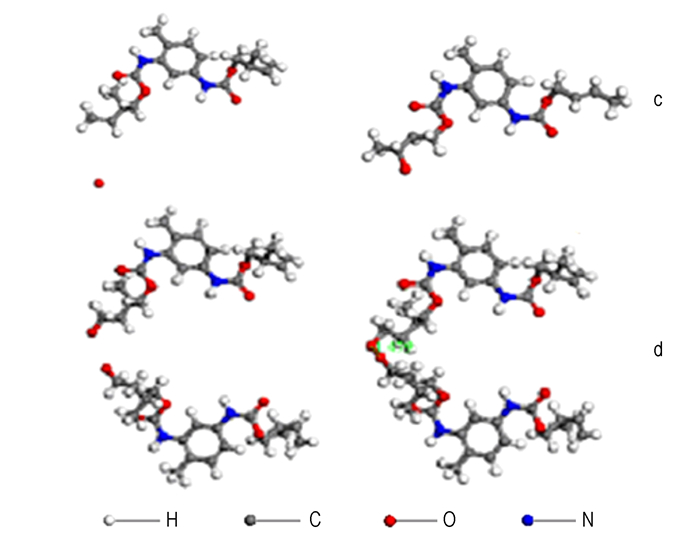

图 3 氧化交联反应示意图 Fig.3 Schematic diagram of oxidation linking reaction |
应用DMol3对反应c、d进行量化计算, 得出其反应的活化能(ΔE)和反应热(ΔH), 见表 3。
|
|
表 3 C＝C双键氧化交联反应的活化能和反应热 Tab.3 Activation energy(ΔE) and heat of reaction(ΔH) of C＝C double bond oxidation linking reaction |
从表 3可以看出, 反应c与反应d相比, 其活化能较大, 因此反应c的反应速率要比反应d的慢, 说明C＝C双键之间氧化交联反应时, 大分子的自由基一旦生成, 相距较近自由基之间会很快发生交联反应。
综上所述, 从活化能可以看出, 反应a~d的活化能均较小, 且小于HTPB-TDI固化分子降解断裂所需要的能量。说明在储存过程中, 氧化交联反应是HTPB推进剂老化的主要原因。
4 结论(1) 在HTPB-TDI固化体系中, 与CH2基团相连的C—O键的键能最小, 推测该键最弱并且在热老化过程最易发生断裂分解;
(2) 判断HTPB推进剂老化过程中可能发生的氧化交联反应, 预测氧化反应的反应路径, 搜索反应过渡态, 结果表明, HTPB推进剂在老化过程中氧化交联反应的活化能小于HTPB-TDI固化分子降解断裂所需要的能量, 反应更容易进行, 说明氧化交联是HTPB推进剂老化的主要原因。
