高装填密度装药技术是提高火炮弹道性能的最有效途径之一, 其效果已得到了证实[1-5]。良好的燃烧渐增性是高装填密度装药应用的保证。多孔粒状发射药是目前应用较广泛的发射药之一, 它具有良好的燃烧渐增性, 但装填密度难以获得较大的提高、点传火性能不佳。采用部分切口多孔杆状发射药可在保持多孔粒状发射药良好的燃烧渐增性的同时, 有效提高发射药装填密度, 改善其点火一致性。美国Carl[6]等对部分切口多孔杆状发射药的效能进行了研究, 在155 mm火炮使用部分切口杆状药、高能发射药和增加装药量mp的情况下, 与M203粒状8号标准装药相比, 在最大膛压pm相同时初速提高了6%。
切口宽度(同一切口两切面之间的距离)和切口间距对部分切口多孔杆状发射药的燃烧性能产生重要影响。研究表明:侵蚀燃烧现象可能是导致多孔发射药未出现渐增燃烧的重要原因[7]。谢列伯梁柯夫[8]用窄孔燃烧理论对发射药燃烧形成双锥喇叭状的原因进行了分析, 张柏生[9]在研究炮药的侵蚀燃烧后认为气流效应是发射药产生侵蚀燃烧的关键, 是最主要的因素。从工艺和力学性能角度来说, 希望杆状发射药具有较大的切口间距和较小的切口宽度, 但随着发射药切口间距的增加和切口宽度的减小, 多孔长杆状发射药侵蚀燃烧现象加大, 燃烧渐增性下降, 甚至会造成杆状药的破裂, 导致弹道性能下降, 影响发射安全性。因此, 选取合适的切口间距, 掌握内孔径与这些参数的关系就成为部分切口多孔杆状发射药研究的关键[10]。
本研究设计并制备了不同弧厚、不同切口宽度和切口间距的19孔杆状发射药, 进行了密闭爆发器试验, 研究了切口参数对发射药定容燃烧性能的影响, 并与相应的多孔粒状药燃烧性能进行了比较，为部分切口多孔杆状发射药的设计和应用提供了基础。
2 实验部分 2.1 样品制备本研究以太根发射药为原料, 其各成分含量如下:硝化棉66.4%, 硝基甘油24.8%, 硝化二乙二醇7.8%, 其它1%。经过烘箱驱水、捏合机捏合、油压机压伸成型, 得到较长的19孔杆状药(>30 cm)。之后根据需求, 制成长8 cm, 不同切口间距和切口宽度的部分切口杆状发射药, 为了比较, 还制备了相应的粒状发射药。部分切口方式如下:首先, 沿垂直于长杆状发射药轴向进行切口, 切至截面圆心位置; 然后, 将长杆状发射药轴向旋转180°, 移动一定的距离, 沿垂直于长杆状发射药轴向方向进行切口, 切至截面圆心位置。如图 1所示, a是指杆状发射药的一个切口与沿其轴向旋转180°相邻切口的最小距离, b是指杆状发射药沿轴向同一侧相邻两切口之间的间距。制备的发射药药型尺寸如表 1所示。
|

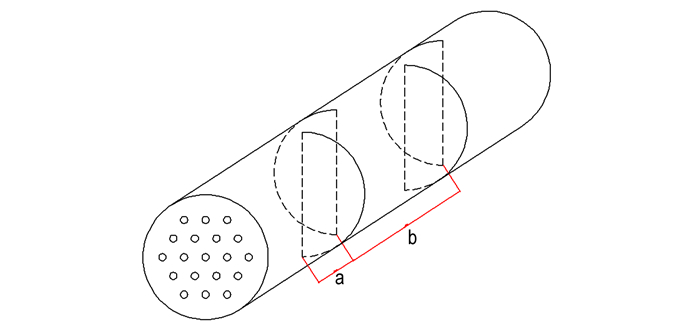

图 1 部分切口多孔发射药切口方式示意图 a—异向切口间隙, b—同向切口间距 Fig.1 Illustration of the ways of cutting of the partially cut multiperforated stick propellant a—incongruous incision intervals, b—synclastic incision intervals |
|
表 1 实验用发射药药型尺寸 Tab.1 Propellant size for experiments |
本研究使用的密闭爆发器容积为200 mL。试验条件为装填密度为0.12 g·cm-3(7/19药型)和0.18 g·cm-3(12/19药型), 实验温度20 ℃, 点火药是2.0 g 2#硝化棉, 点火压力10.98 MPa。
3 结果分析与讨论 3.1 同向切口间距对发射药燃烧性能的影响图 2、图 3分别为异向切口间隙为3 mm、切口宽度为0.1 mm时不同同向切口间距(2#, 3#, 4#, 7#)和未切口(1#)的7/19杆状发射药的L-B曲线和u-p曲线, 其中u-p曲线最高压力以后部分是软件处理造成, 并非实验真实情况。由图 2可以看出, 当B为0~0.1时, 1#和7#发射药的L-B曲线明显高于2#, 3#, 4#发射药的L-B曲线, 表明, 2#, 3#, 4#发射药起始燃烧相对较慢, 气体生成量少。由图 3可以看出, 在发射药刚开始燃烧阶段, 1#和7#发射药燃速较大, 有较高的尖峰, 然后燃速出现一个下降的过程, 之后燃速以一个较慢的速度随压力的增大而升高; 而2#, 3#, 4#发射药的燃速一直随压力的增大而升高, 具有与多孔粒状发射药相似的燃烧特征。1#和7#发射药起始燃速较大的原因是在发射药开始燃烧阶段未切口和切口间距太长均会致使燃烧产生的大量高压气体不能及时地从内孔中排出, 孔内压力升高、燃速增加和由于侵蚀燃烧引起发射药燃面增加的结果。同时, 计算时仍按平行层燃烧处理的方法也带来了与实际燃面变化情况的差异。说明在同向切口间距小于20 mm时，发射药渐增性燃烧表现较侵蚀燃烧不明显。
|

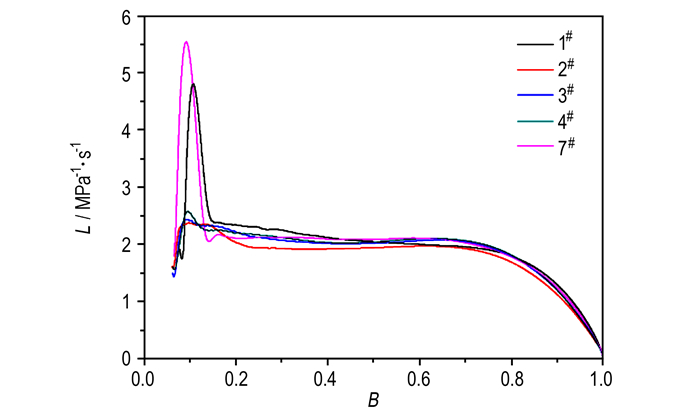

图 2 不同同向切口间距发射药的L-B曲线 Fig.2 L-B curves of propellant with different synclastic incision intervals |
|
图 3 不同同向切口间距发射药的u-p曲线 Fig.3 u-p curves of propellant with different synclastic incision intervals |
图 4~图 6分别为同向切口间距为20 mm、切口宽度为0.1 mm时不同异向切口间隙的7/19杆状发射药(4#, 5#, 6#)的p-t曲线、L-B曲线和u-p曲线。由图 4可以看出, 随着异向切口间隙的变化, 发射药的燃烧时间没有发生明显变化。由图 5、图 6可以看出, 随着异向切口间隙的增大(4#，5#，6#), 曲线前期的L值略有增加, 异向切口间隙对燃速影响较小。总体来说, 异向切口间隙对发射药燃烧性能的影响较小。为降低部分切口多孔杆状发射药装药横向断裂对燃烧性能的影响, 在保证杆状药力学性能的情况下, 异向切口间隙越小越好。
|

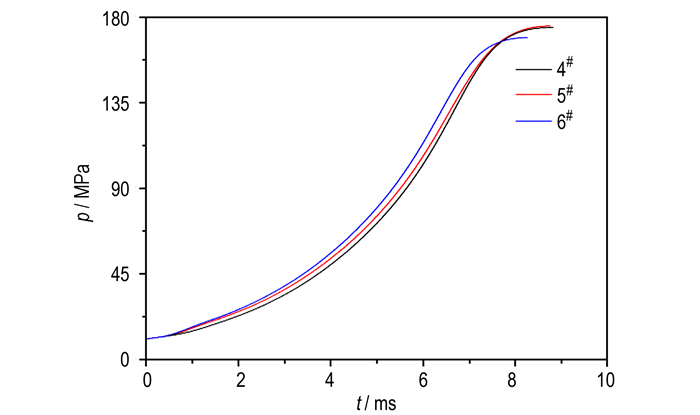

图 4 不同异向切口间隙发射药p-t曲线 Fig.4 p-t curves of propellant with different incongruous incision intervals |
|

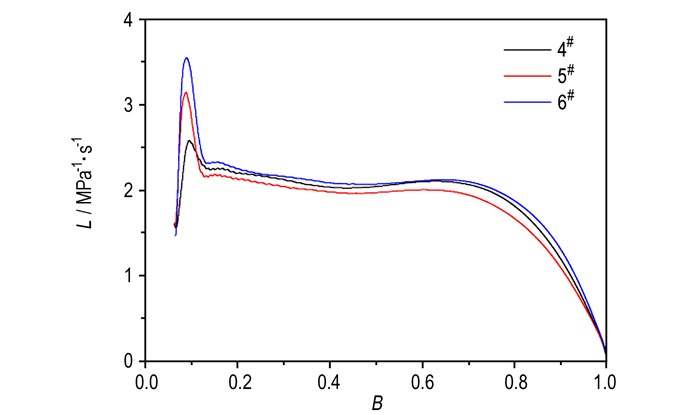

图 5 不同异向切口间隙发射药L-B曲线 Fig.5 L-B curves of propellant with different incongruous incision intervals |
|

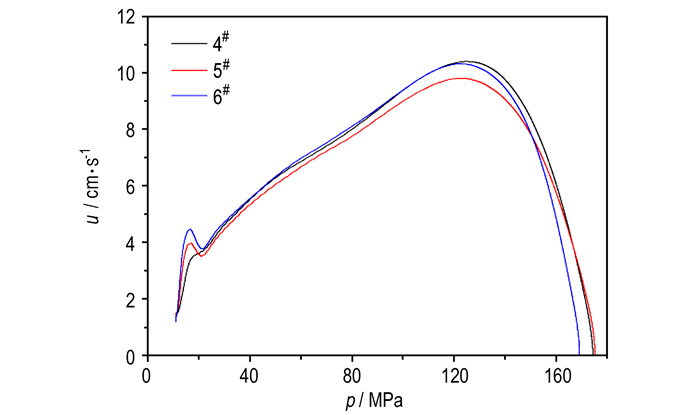

图 6 不同异向切口间隙发射药u-p曲线 Fig.6 u-p curves of propellant with different incongruous incision intervals |
图 7~图 9分别为同向切口间距为20 mm、异向切口间隙为3 mm时不同切口宽度(9#, 10#)和未切口(11#)的12/19杆状发射药的p-t曲线、L-B曲线和u-p曲线。
|
图 7 不同切口宽度发射药p-t曲线 Fig.7 p-t curves of different incision width |
|

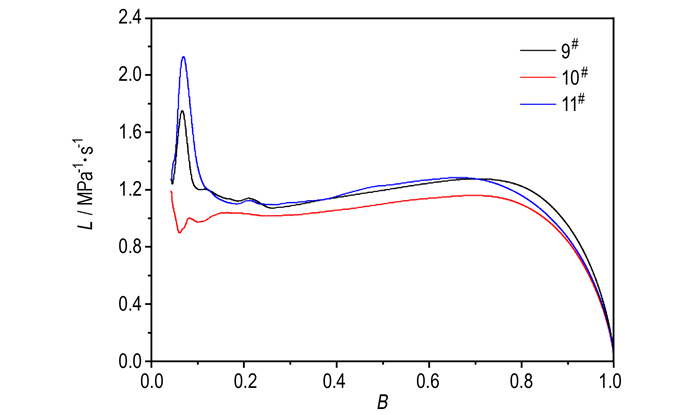

图 8 不同切口宽度发射药L-B曲线 Fig.8 L-B curves of different incision width |
|

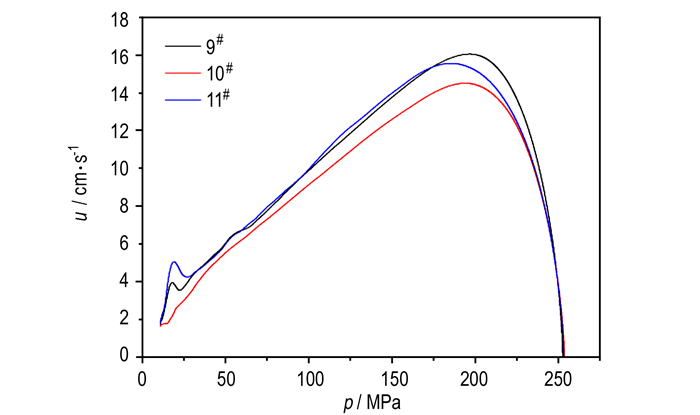

图 9 不同切口宽度发射药u-p曲线 Fig.9 u-p curves of different incision width |
从图 7可以看出, 10#发射药燃烧较慢, 其次是9#发射药, 而11#发射药燃烧最快。由图 8、图 9可以看出, 11#发射药侵蚀燃烧现象最严重, 9#发射药次之, 10#发射药最小。表明:切口宽度对发射药燃烧有一定的影响, 随着切口宽度的增加, 侵蚀燃烧现象减弱。在保证发射药装填密度和力学性能的前提下, 切口宽度可适当增加以保证良好的燃烧性能。对比3.1、3.2的研究结果, 在同向切口间距小于20 mm的情况下, 0.1 mm切口宽度已可以获得较好的燃烧性能。
3.4 粒状药与药长80 mm部分切口杆状药的静态燃烧性能比较图 10、图 11分别为药长为20 mm的7/19粒状药(即粒状药)(8#)与同向切口间距为20 mm、异向切口间隙为3 mm、药长为80 mm的7/19杆状发射药(即切口药)(4#)的L-B曲线和u-p曲线。
|

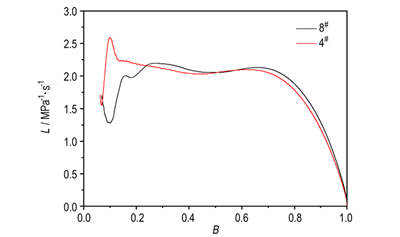

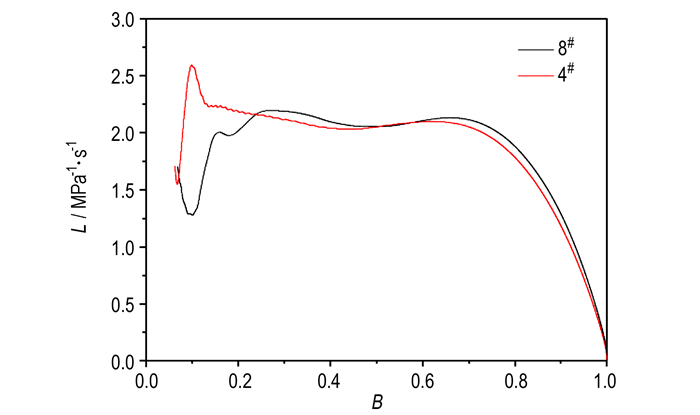

图 10 粒状药与切口药的L-B曲线 Fig.10 L-B curves of granular and part-cut propellants |
|

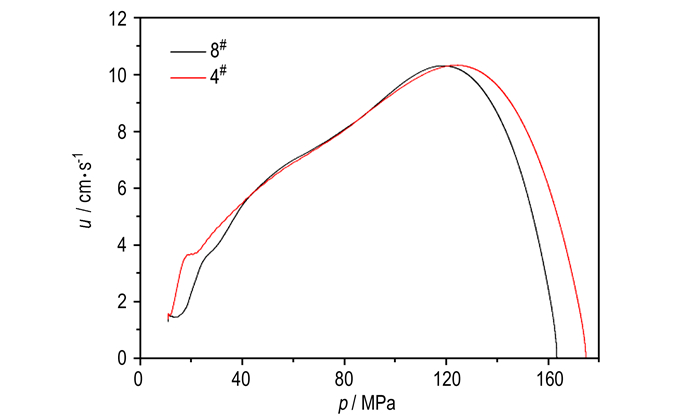

图 11 粒状药与切口药的u-p曲线 Fig.11 u-p curves of granular and part-cut propellants |
从图 10、图 11可以看出, 粒状药与药长80 mm的7/19杆状发射药具有相似的的燃烧性能。
4 结论(1) 利用密闭爆发器, 可以对部分切口多孔杆状发射药侵蚀燃烧现象进行研究, 确定不发生明显侵蚀燃烧的最大切口距和合适的切口宽度等切口参数。具有合适切口距的部分切口多孔长杆状发射药可以获得和相同药型的多孔粒状药相近的静态燃烧性能。
(2) 不同的同向切口间距对发射药的燃烧产生显著影响。在本实验条件下, 部分切口杆状发射药同向切口间距小于20 mm时, 发射药的渐增性燃烧表现较佳, 侵蚀燃烧不明显。
(3) 异向切口间隙对发射药燃烧产生的影响不明显, 随着切口宽度的增加, 侵蚀燃烧现象减弱。为降低部分切口多孔杆状发射药装药横向断裂对燃烧性能的影响, 在保证杆状药力学性能的情况下, 异向切口间隙越小越好。
