1 引言

炸药是武器杀伤、破坏和动力能源的重要组成部分，整个武器系统效能的稳定要求炸药具有良好的安全性和可靠性。高聚物粘接炸药(Polymer Bonded Explosive，PBX)是一种晶体颗粒高度填充的含能材料^[1]，为获得满足使用要求的炸药件，要经历造粒、成型、后处理、加工等过程，然而，在炸药合成、结晶、造粒过程中，不可避免的存在孔穴、气泡等初始缺陷；造型粉压制成型过程中伴随着炸药晶体的破碎，则可能形成晶体间和晶体与粘结剂界面间微损伤，甚至可能因大量微损伤的连通，在炸药件内形成局部分层和疏松等缺陷。即使已成型的炸药件，由于成型后残余应力的存在，在后续加工、储运过程中，也可能因外载荷作用形成新的损伤^[2]。这些损伤会对炸药件的力学性能、爆轰性能及安全性等产生不利影响，还可能使炸药件的库存可靠性降低及剩余寿命缩短。

国内外在炸药损伤形成、演化，损伤对其性能的影响方面开展了大量研究，也取得了系列研究成果^[3-4]，但是对炸药损伤愈合方面研究相对要少得多。在炸药后处理方法研究过程中，有研究者^[5-6]提到了损伤愈合相关试验结果。他们采用热-力加载的方法对成型炸药件进行后处理，使得成型PBX炸药件宏观性能有改善的效果，甚至还发现该技术能对1 mm宽度以下的表面裂纹起到较好的修复作用。但上述研究并未提及热力加载对炸药件微(细)观结构的影响及作用机理。

本研究采用温压时效处理技术，在高温下对内部存在裂纹的PBX炸药件额外施加四周均匀的静液压力，使其内部均匀分布的低熔点粘结剂软化，在合适的压缩应力作用下，带动炸药晶体发生微位移，填补裂缝及孔隙，达到愈合炸药件内部裂纹、提高致密化程度、改善内部质量的作用。同时，结合微焦点X射线断层扫描技术(μCT)、超声检测和力学性能测试技术对处理前后炸药件内部裂纹细观分布及愈合情况，以及裂纹愈合对炸药件内部质量及力学性能的影响进行综合表征。

2 试验部分 2.1 材料及仪器

HMX基PBX造型粉。WDJ-350型等静压后处理机；工业CT系统；INSTRON-5582型材料试验机；PM1200型电子天平；CTS-36型全数字超声检测仪；HGY-300F电热油浴恒温箱；BZB-550/2防爆真空包装机。

2.2 样品准备

用PBX造型粉压制Φ20 mm×20 mm药柱，采用排水法测量整体密度，CT扫描及超声检测方法表征内部质量，通过准静态加载方法测量压缩及拉伸强度。

对于CT测试样品，采用激热冲击的方法^[7-8]人为使其产生裂纹损伤；超声测试和力学性能测试样品为采用同一方法制备的药柱，通过提高炸药件压制完成后的泄压速率及泄压温度，使炸药件快速回弹，人为在其内部预置损伤。经超声测试，样品内部均存在不同程度的分层缺陷。部分样品直接进行力学性能测试，部分采用温压时效处理方法处理后再进行超声和力学性能测试。

2.3 试验方法

采用温压时效处理方法开展PBX炸药件损伤愈合试验。将样品置于薄膜套中，用真空包装机将其真空封装后放入恒温箱预热至80 ℃，达到预定温度后放入等静压后处理机，在10 MPa压力下处理4 h。试验前后测试样品密度、超声增益、拉伸及压缩强度，分析试验结果。

3 结果与分析 3.1 CT检测结果与分析

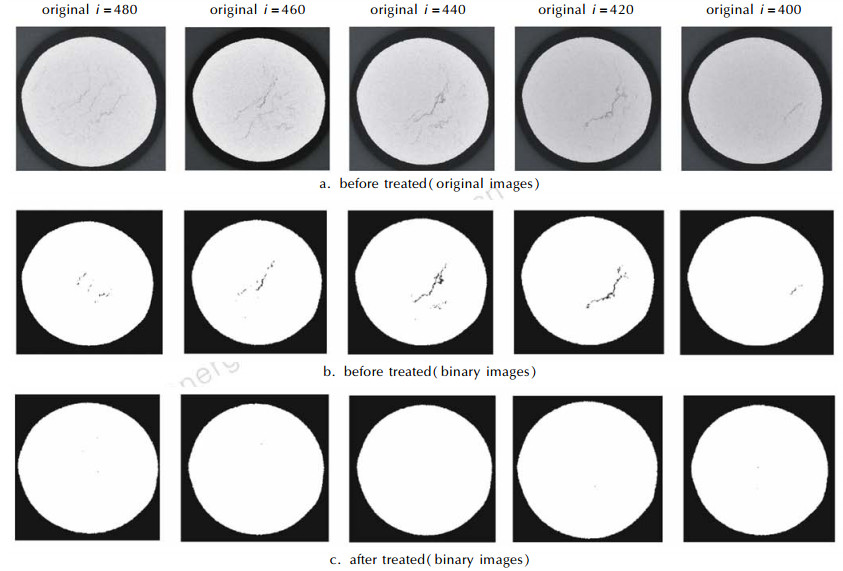

CT试验采用锥束体扫描方式，CT检测电压为130 kV，电流为180 μA，样品放大倍率为11.3，最小体元尺寸为35.2 μm。试验前后CT检测参数保持相同，以减小测量参数对结果的影响，保证在相同条件下观察裂纹变化情况，实现对炸药内部裂纹愈合过程的变化分析。试验前后样品裂纹区轴向不同深度CT切片结果如图 1和图 2所示。其中图 1为内部较小裂纹经温压时效处理后图片，图 2为内部较大裂纹经温压时效处理后的对比图。

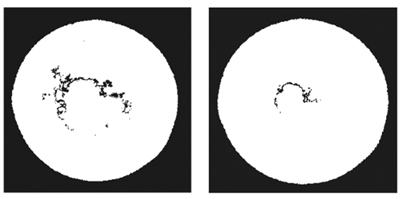

从图 1a可以看出，CT测试能够直观地显示裂纹区域分布、裂缝形状、尺寸等。裂纹区位于样品上端面以下8.8~11.6 mm之间，该区域内有多条裂缝，且裂缝宽度、深度及形状均不同。对CT图像进行二值化处理^[9-11]，通过设置特定的灰度阈值使图中显示出低于灰度阈值的裂纹损伤，强化裂纹区域以便进行裂纹的提取，如图 1b所示，其中，最大裂纹宽度约400 μm。从图 1c中可以看出，经过温压时效处理后，该区域在本次测试精度下未发现可探测的裂纹，可以认为该区域裂纹已经有效愈合。但是，如图 2所示，对于内部较大裂纹(部分裂缝宽度超过1 mm，且大面积连通)样品，在10 MPa、4 h的处理条件下进行一次温压时效处理后，虽然部分裂缝愈合，裂纹面积减小，但并不能使裂缝完全愈合，可见，PBX炸药件损伤程度影响愈合效果，裂纹类损伤愈合可能存在阈值，在一定条件下，低于阈值的裂纹可以被填充、愈合，超过阈值的裂纹则很难愈合。

3.2 超声检测结果与分析

超声测试设备为CTS-36型全数字式超声波检测仪，单换能器纵波脉冲反射法测试。超声探头型号123M33，探头频率2.5 MHz，晶片尺寸Φ10 mm，耦合剂为水，耦合面为试样端面。通过超声增益值和波形等参量表示炸药件内部裂纹分布范围和愈合情况。

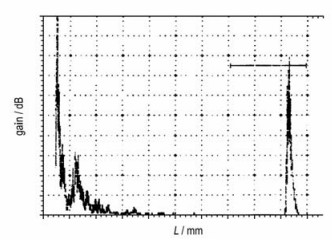

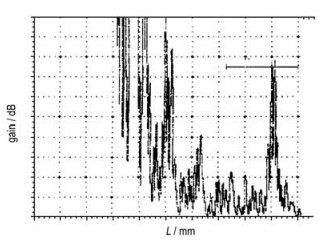

从表 1PBX炸药件温压时效处理前后超声增益值对比表可以看出，PBX炸药件经处理后超声增益值减小，说明内部致密化程度提高，质量得到了改善。图 3和图 4为温压时效处理前后PBX-7炸药件的超声检测波形图。从处理前的超声波形图可以看出，PBX-7样品示波和底波之间存在多处反射波，说明其内部存在多处分层或裂纹缺陷，从图 4可以看出，经温压时效处理后，样品反射波基本消失，底波升高，增益值也由57 dB减小到43 dB，说明炸药件的损伤得到了愈合。

3.3 力学性能测试结果与分析

在INSTRON-5582型材料试验机上开展力学性能测试试验，负荷传感器量程为1 kN，测试温度为20 ℃，湿度为60%，抗压及抗拉强度试验的加载速度为0.5 mm·min^-1，测量数据为五发平均值，结果如表 2所示。炸药件温压时效处理前相对密度较低，仅有96.5%，处理后相对密度提高到99%，致密化程度的提高，以及内部损伤的愈合都有利于炸药件力学性能的恢复。从表 2可以看出，无损伤炸药件压缩强度在40 MPa以上，拉伸强度大于6 MPa，而存在内部损伤(多处不等深度分层缺陷)的炸药件强度很低，压缩强度为22.92 MPa，拉伸强度为4.42 MPa。温压时效处理后的炸药件，经超声测试内部无可探测缺陷，其抗压强度恢复到47.34 MPa，比处理前提高了一倍多，甚至高于密度接近的无损伤炸药件，其抗拉强度也有很大程度的提高。

综合分析试验结果，通过高温下对PBX炸药件额外施加压缩应力，可使内部均匀分布的低熔点粘结剂软化，在压力作用下，带动炸药晶体发生微位移，填补微小孔隙，未被填补的孔隙尺寸也会减小，可以达到提高炸药件致密化程度和力学强度的作用。

4 结论

(1) 采用温压时效处理方法可以使PBX炸药件内部裂纹在一定的温度、应力载荷作用下愈合。

(2) 通过CT扫描手段可以直观地分析试验前后炸药件内部裂纹埋深及愈合情况；通过超声测试手段能够从超声增益值和波形变化上看出炸药件内部裂纹分布范围和愈合情况；通过力学性能测试表明经过温压时效处理试验后，炸药件力学性能得到恢复。

(3) PBX炸药件损伤程度影响愈合效果，对应一定试验条件，可能存在愈合阈值，超过该值的裂纹无法完全愈合。但是，愈合阈值如何表征以及对应愈合试验条件如何确定，需要进一步开展研究。
