半导体桥(以下简称SCB)作为以电能输入的第三代火工品已经得到广泛应用,于1968年由美国的Hollander发明[1],美国圣迪亚实验室对其进行了研究和完善,并分别于1987年和1990年获得专利[2-3]。它与传统桥丝式火工品相比具有体积小、发火能量低、响应快等特点[4]。国内外许多学者对SCB产生等离子体的行为进行了若干研究,普遍认为SCB的工作原理为,桥一旦熔化并且完全气化后,电流通过硅蒸汽即产生等离子体[5],由此认为SCB点火属于等离子体点火,即脉冲电流使SCB熔化、气化爆发后形成等离子体,等离子体引燃压装在SCB上药剂[6],而Jongdae Kim等[7]发现加载临界爆发电压时,SCB可以爆发形成蒸汽,但并不一定产生等离子体,当高于某一电压时SCB才能爆发产生等离子体。关于降低SCB的发火能量方面,David W. Ewick等[8]在低能SCB装置桥/药剂界面的优化研究中发现药剂粒径会影响点火能量。徐禄[9]通过对药剂的敏化可以降低半导体桥的发火能量,周彬[10]对半导体桥长宽比对发火性能的影响方面做了研究。本文对SCB与细化的发火药剂斯蒂芬酸铅(LTNR)和叠氮化铅(PbN6)所组成的发火件进行研究,通过10 μF钽电容放电,利用示波器采集不同激励电压时发火件的电压、电流和电阻信号,分析发火件的发火现象,得出SCB的发火原理,利用D-最优化法测试不同发火件的50%发火电压,得出影响SCB发火能量的因素。
2 实验装置与实验现象 2.1 实验元件和装置选用两种SCB作为实验对象,桥区结构见图 1,两种样品的厚度均为2 μm,分别对100发1#样品和100发2#样品利用显微镜(OLYMPUS BX51)和多用表(Agilent 34405A)进行测量,经统计,其中1#样品桥区平均长度l为21 μm,平均宽度w为50.5 μm,θ为60°,平均电阻为4.27 Ω,取多晶硅的密度2323 kg·m-3,经计算得知SCB有效区质量为3.15×10-9 g; 2#样品桥区平均长度l为30.5 μm,平均宽度w为75.5 μm,θ为60°,平均电阻为3.97 Ω,SCB有效区质量为6.96×10-9 g,陶瓷塞直径为4.4 mm,两种换能元样品见图 2。发火药剂选用LTNR和PbN6,粒径均值分别为15 μm和5 μm,装药量为20 mg,装药压力为20 MPa,用铝管壳封装,发火件样品见图 3。
![]() |

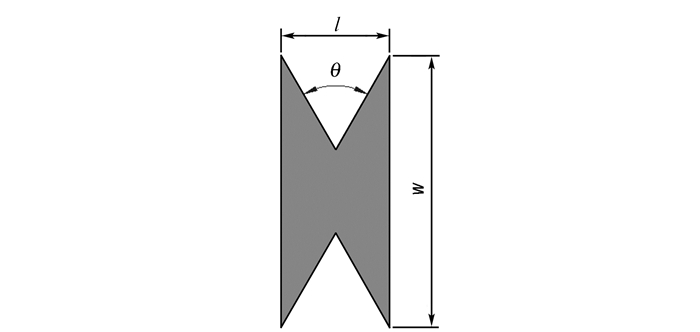

图 1 SCB桥区结构 Fig.1 Structure of SCB |
![]() |

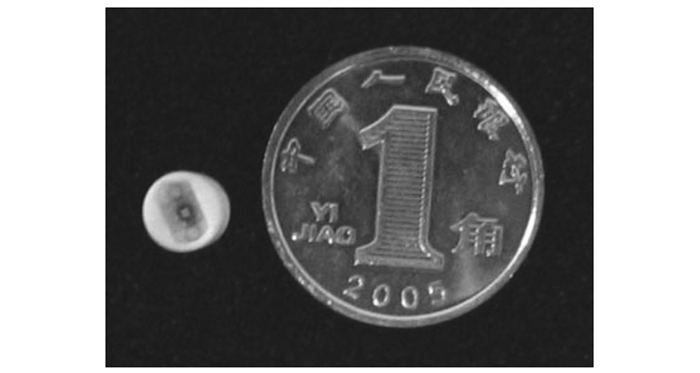

图 2 SCB样品 Fig.2 A sample of SCB |
![]() |

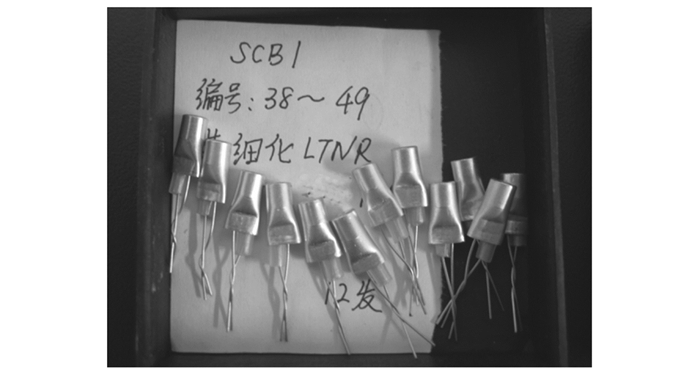

图 3 发火件样品 Fig.3 Firing device sample of SCB |
能量加载方式选用电容放电激励,测试原理见图 4和图 5,实验装置包括10 μF钽电容、ALG-CM储能放电起爆仪(南京理工大学自主研制)、LeCroy Wavepro 960瞬态数字示波器(400 MHz、2.5 Gs/s)、CP150电流探头(150 AMP、10 MHz)、光电二极管等。主要操作过程为:先将SCB换能元接入电路,闭合点开关2,为电容充电,然后闭合点开关4起爆。用高速数字存贮示波器记录SCB爆发过程中的电压、电流信号和光信号,触发模式选择自动,然后通过示波器运算功能得出电阻信号。
![]() |

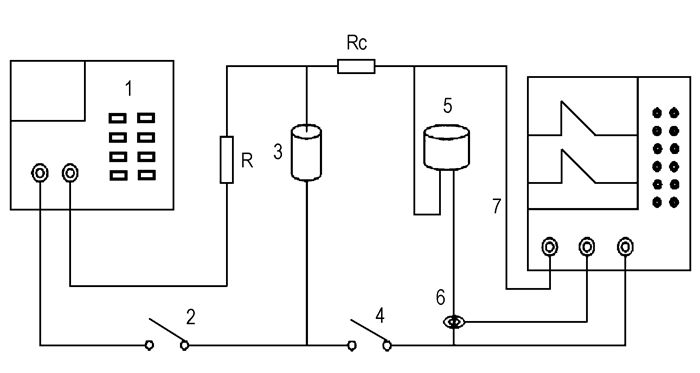

图 4 电容放电激励时测试电路原理图 1—稳压源,2—充电开关,3—钽电容,4—放电开关,5—SCB,6—电流探头,7—电压探头 Fig.4 Experimental device of SCB employing a capacitor discharge firing set 1—power, 2—charging switch, 3—tantalum capacitance, 4—discharging switch, 5—SCB, 6—current probe, 7—voltage probe |
![]() |

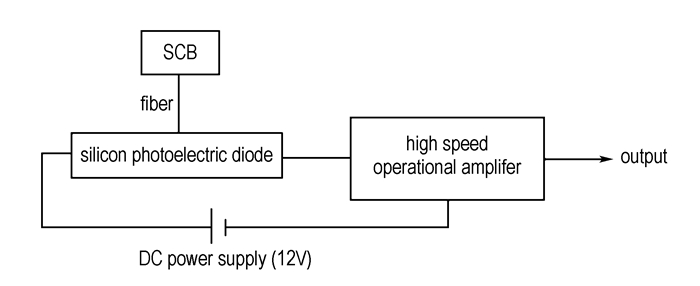

图 5 SCB发火时间的测定装置原理图 Fig.5 Firing time measurement system of SCB |
首先用D-最优化法测试发火件的50%发火电压和标准偏差,然后计算出不发火电压和全发火电压,再测试不同电压激励时的发火时间,最后按照激励电压由低到高,对所有实验样品的电特性曲线进行分析。
3 结果与讨论 3.1 基本实验现象与分析SCB/LTNR和SCB/PbN6发火件的典型电特性曲线分别示于图 6~图 8。
![]() |

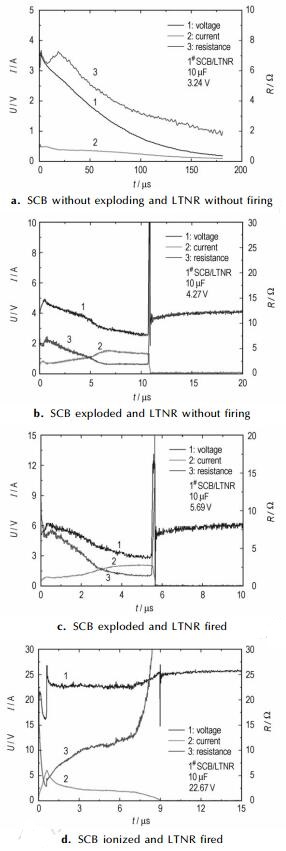

图 6 1# SCB/LTNR发火电特性曲线 Fig.6 Electricity characteristics of 1# SCB/LTNR |
![]() |

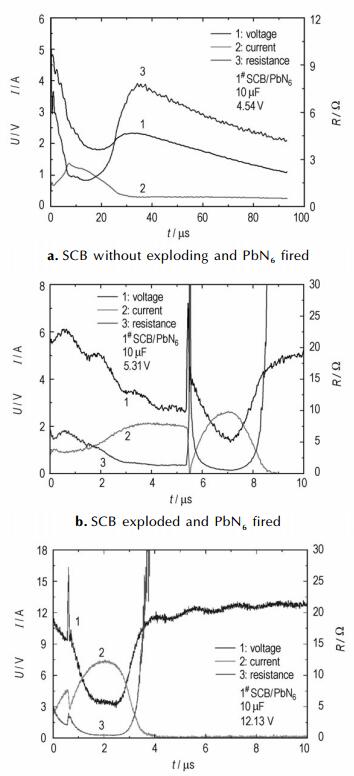

图 7 1# SCB/PbN6发火电特性曲线 Fig.7 Electricity characteristics of 1# SCB/PbN6 |
![]() |

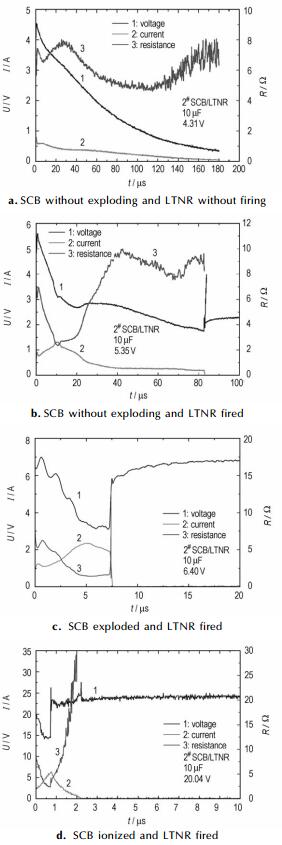

图 8 2# SCB/LTNR发火电特性曲线 Fig.8 Electricity characteristics of 2# SCB/LTNR |
图 6为1# SCB/LTNR发火件的典型电特性曲线,当激励电压低于发火电压时,电特性变化如图 6a,药剂不发火,电容放电完毕,SCB电阻先上升后下降。根据SCB电阻与温度之间的关系[11]可知桥温无法升至熔点,使桥区熔化,SCB产生的热量以热传导的方式传递给药剂,在电容放电完毕前,药剂积累的热量低于其发火点。随着激励电压增大,电特性变化如图 6b,SCB的电阻变化经历了上升阶段、下降阶段和稳定阶段。SCB爆发,药剂未发火。这是由于SCB质量较小,SCB蒸汽的能量不足以激发药剂作用,所以极易出现桥爆发而药剂未发火的现象。
当激励电压继续增大时,电特性变化如图 6c,SCB的电阻变化经历了上升阶段、下降阶段和稳定阶段。SCB爆发,药剂发火。通过SCB电阻曲线可判断SCB爆发形成蒸汽,但是不足以继续电离形成等离子体,蒸汽侵入药剂,以对流的方式向药剂传递热量,使药剂发火。电压曲线第二峰值出现的时刻定义为爆发时间,通过测试结果得知桥爆发时间短于20 μs,而光电二极管采集到的药剂发火时间在60~160 μs之间。当激励电压较高时,电特性变化如图 6d,SCB电阻由最大值迅速下降到极小值,然后逐渐增大而趋于无穷,表明SCB经历固态温升和液态温升的过程极其短暂,爆发时刻硅蒸汽瞬间被电离。高温高压的等离子体侵入药剂,使药剂反应而导电,随着化学反应完毕,电流无法持续,电阻急剧增大。通过实验结果得知加载电压越大,SCB/LTNR发火件的爆发时间越短,都在微秒级,但是光电二极管采集到的药剂发火时间在60 μs左右。
图 7为1# SCB/PbN6发火件的电特性曲线,当激励电压低于发火电压时电特性变化如图 7a,SCB电阻变化与图 6a类似,桥未爆发,药剂未发火。当激励电压较高时电特性变化如图 7b,SCB爆发前电阻变化与图 6b类似,爆发后高温蒸汽侵入药剂,经过很短时间延期,引发药剂反应而导电,同时伴随电流重新出现。当药剂反应完毕,电阻趋于无穷,电流消失。光电二极管检测到桥面处药剂的反应时间约为5 μs,发火件的发火时间在10 μs左右。随着激励电压继续提高,电特性变化如图 7c,SCB的电阻在很短的时间内从一个较高的值下降到最低值,然后瞬间发生一个明显的小突跃。SCB爆发,电流由爆发时的极小值迅速上升到最大值。发火层药剂经历短时间延迟发火,光电二极管检测到发火件的发火时间短于10 μs,这表明PbN6的燃速很高。
图 8为2#SCB/LTNR发火件的电特性曲线,当激励电压低于发火电压时,电特性变化如图 8a,与图 6a类似,电容放电完毕,桥未爆发,药剂未发火。当较高电压激励时,电特性变化如图 8b,电阻先上升后下降,然后再上升,最后趋于稳定,桥在82 μs时断开。药剂发火,而2#SCB换能元的爆发时间一般在十几微秒[12],所以SCB在作用过程中并没有被汽化而爆发,而是因为药剂发火使电路断开。当激励电压继续提高时,电特性变化如图 8c,SCB电阻先上升再下降,然后进入稳态阶段,在爆发时刻趋于无穷。与图 6c类似,发火药剂因为硅蒸汽的侵入而发火。当激励电压高于电离电压时电特性变化如图 8d,SCB电阻由最大值迅速下降为最小值,在爆发时刻突升,然后趋于无穷,表明SCB经历固态温升和液态温升的过程极其短暂,爆发时刻硅蒸汽瞬间被电离,等离子体侵入药剂使药剂发火。此发火情况与1#SCB/LTNR在高电压激励时类似。
由实验现象可知,不同激励能量下SCB会出现电热、电爆和电爆等离子体三种情况,所以当SCB与发火药组成发火件时,药剂的发火存在以下三种情况。
① 如果SCB不发生爆发而保持凝聚态,则热量以热传导方式传入药剂,与桥面相邻的发火层药剂经过一段延迟期后发生热爆炸。引起药剂发火的特征参量是SCB桥面温度,这种发火情况定义为电热发火。
② 如果SCB爆发后未发生电离,则蒸汽侵入到药剂中使药剂瞬间加热,发火层内的药剂经过一段延迟期后发生热爆炸,爆炸延迟期短于SCB凝聚态加热时间。引起药剂发火的特征参量是SCB硅蒸汽温度和蒸汽压力,这种发火情况定义为电爆发火。
③ 如果SCB爆发并电离,则带电等离子体瞬间侵入到药剂中瞬间使发火层药剂发火。引起药剂发火的特征参量是等离子体温度和压力,这种情况定义为等离子体发火。
3.2 临界发火电压理论上,在某一确定的储能电容下,能使发火装药发火的最小初始激励电压称为临界发火电压。由于制作过程中存在尺寸、原料组分、器件性能等诸多工艺偏差,导致了临界发火电压存在一个分布,这种分布是各种工艺参数和工艺偏差分布的综合结果,因此,即使多数工艺偏差符合正态,综合到发火件产品上,也不一定符合正态分布,但是分布的中值应该接近或者等于理论值(或称名义值),即50%发火的值,所以在实验中定义SCB发火件的50%发火电压为产品的临界发火电压。用D-最优化法测试SCB发火件的50%发火电压和标准偏差,实验结果如表 1所示。
![]() |
表 1 SCB发火件发火电压阈值 Tab.1 Critical firing voltage of SCB device |
实验测得1# SCB/PbN6发火件的临界发火电压4.88 V,略高于1# SCB/LTNR发火件的临界发火电压4.22 V,而1# SCB的临界爆发电压为4.08 V[12],表明1# SCB在临界发火时属于电爆发火,LTNR比PbN6对电爆硅蒸汽敏感。说明临界发火电压与药剂有关。
2# SCB/LTNR发火件的临界发火电压为4.81 V,而2# SCB的临界爆发电压为5.24 V[12],表明2# SCB在临界发火时属于电热发火,高于1# SCB/LTNR发火件的临界发火电压,表明临界发火电压不仅与发火药剂有关,还与桥的质量有关。
3.3 发火时间发火件的发火时间指从能量加载时刻到出光所需要的时间,由发火药剂加热时间、爆炸延迟期和装药的燃速三部分构成。SCB发火时间与激励电压之间的关系所图 9所示。由图 9可知,随着激励电压增大,发火时间缩短,对于SCB/LTNR和SCB/PbN6发火件,当激励电压分别增大到20 V和10 V时,发火时间趋于不变,PbN6的发火时间远远短于LTNR的发火时间,表明PbN6比LTNR的反应速率高、燃速快,使发火件的整体发火时间短接近一个量级。
![]() |
图 9 SCB发火时间与激励电压之间的关系 Fig.9 The ignition time of SCB vs voltage |
(1) 在发火药剂及装药条件确定的情况下,SCB质量决定了临界发火状态的换能性质。当SCB质量较大时,一般药剂在SCB的凝聚相阶段导致发火,此时临界发火属于电热发火; 当SCB质量较小时属于电爆或等离子体发火。
(2) 电热发火时间较长,而SCB能够产生等离子体的门槛电压又较高,所以对于追求低能量发火的SCB,最佳设计其临界发火电压为电爆发火,即SCB存在最佳质量。
(3) LTNR比PbN6的感度高,但是PbN6比LTNR的反应速率高、燃速快,使得发火件的整体发火时间短。
(4) 对于电热发火,作用过程中SCB换能元只是以热传导的方式将热量传递给药剂,SCB一直保持凝聚态,此过程可用热传导模型描述发火件的温度变化规律; 对于电爆发火,将SCB发火件的发火过程分为两个阶段,第一:SCB加热至爆发阶段,此阶段可建立热传导模型描述发火件的温度变化规律; 第二:SCB爆发后硅蒸汽或等离子体与药剂的作用阶段,此阶段可建立两相流模型和数值解法得到药剂的温度变化规律。
[1] |
Hollander Jr L E. Semiconductor explosive igniter: US Patent 3366055[P]. 1968-01-30.
|
[2] |
Bickes Jr R W, Schwarz A C. Semiconductor bridge (SCB) igniter: US Patent 4708060[P]. 1987-11-24.
|
[3] |
Benson D A, Bickes Jr R W. Tungsten bridge for the low energy ignition of explosive and energetic materials: US Patent 4976200[P]. 1990-12-11.
|
[4] |
Bickes R W Jr, editor. Semiconductor bridge (SCB) development technology transfer symposium[R]. SAND 86-2211, Sandia National Laboratories, Albuquerque, NM, January, 1987.
|
[5] |
Kim J, Nam K S, Jungling K C. Plasma electron density generated by a semiconductor bridge as a function of input energy and land material[J].
IEEE Transactions on Electron Devices, 1997, 44(6): 1022-1026. DOI:10.1109/16.585561 |
[6] |
刘明芳, 张小兵. 半导体桥点火模型的建立及数值模拟[J].
火炸药学报, 2008, 31(5): 87-90. LIU Ming-fang, ZHANG Xiao-bing. Establishment of semiconductor bridge ignition model and its numerical simulation[J]. Chinese Journal of Explosives & Propellants, 2008, 31(5): 87-90. |
[7] |
Kim J, Roh T M, Cho Kyoung-IK, et al. Optical characteristics of silicon semiconductor bridge under high current density conditions[J].
IEEE Transactions on Electron Devices, 2001, 48(5): 852-857. DOI:10.1109/16.918230 |
[8] |
Ewick D W, Walsh B M. Optimization of the bridge/powder interface for a low energy SCB device[R]. 97-2831: 1997.
|
[9] |
徐禄, 张琳, 冯红艳, 等. 降低药剂SCB点火能量的研究进展[J].
含能材料, 2008, 16(5): 639-646. XU Lu, ZHANG Lin, FENG Hong-yan, et al. Review on decreasing the ignition energy by semi-conductor bridge[J]. Chinese Journal of Energetic Materials(Hanneng Cailiao), 2008, 16(5): 639-646. |
[10] |
周彬, 秦志春, 毛国强. 半导体桥长宽比对其发火性能的影响[J].
南京理工大学学报(自然科学版), 2009, 33(2): 235-237. ZHOU Bin, QIN Zhi-chun, MAO Guo-qiang. Influence of ratio of length to width of semiconductor bridge on its firing performance[J]. Journal of Nanjing University of Science and Technology (Natural Science), 2009, 33(2): 235-237. |
[11] |
杨贵丽, 焦清介. 双V型半导体桥电阻计算方法研究[J].
火工品, 2009(3): 1-5. YANG Gui-li, JIAO Qing-jie. Calculating the resistance of double V-shaped semiconductor bridge[J]. Initiators and Pyrotechnics, 2009(3): 1-5. |
[12] |
YANG Gui-li, JIAO Qing-jie, JIN Zhao-xin, et al. Electrothermal energy conversion mechanism of micro-scale semiconductor bridge[J].
Journal of Beijing Institute of Technolgy, 2011, 20(1): 23-29. |
The electrical characteristics of SCB device were recorded when an ignition voltage was applied by a fast oscilloscope. The SCB firing mechanism was obtained by the analysis of resistance variation under different voltage inputs.
