2. 陕西应用物理化学研究所,陕西 西安 710061
2. Shaanxi Applied Physics-Chemistry Research Institute, Xi′an 710061, China
传统熔铸载体炸药TNT存在渗油、不可逆膨胀、过冷度大、体积收缩大等问题,影响了TNT基炸药在战场上的生存能力及在生产、使用、运输、贮存过程的安全性,难以满足现代不敏感弹药发展的要求,因此,研究人员研制出一系列以2, 4-二硝基苯甲醚(DNAN)为基的、含RDX或HMX以及AP的、低成本、低感度的新型熔铸炸药。原因是DNAN作为载体炸药其安全性优于TNT,而且与AP相容,在配方设计中可以通过AP改善氧平衡来提高能量[1, 2]。
目前,国内外对DNAN的研究仅限于实用性及其不敏感特性,而对其熔铸特性相关的结晶动力学方面的研究尚未见报道,DNAN作为熔铸载体进行铸装时,会出现过冷现象,使铸装炸药结晶过程加长,容易出现粗结晶,从而使装药感度大且装药密度下降,这最终会影响到DNAN在熔铸炸药中的应用。
本研究通过DSC法获得DNAN结晶的放热曲线,借鉴高聚物结晶动力学的处理方法进行分析、处理,对DNAN的凝固结晶过程进行研究。DSC法分为非等温和等温两种方法,由于有机炸药的结晶速度快而且大多都存在过冷现象,因此,采用更接近实际过程的非等温DSC研究DNAN有RDX存在的结晶动力学,获得了多项动力学参数,为DNAN在熔铸炸药中的应用提供了理论参考。
2 试验 2.1 样品试验采用精制DNAN及RDX。其中DNAN熔点为94.5 ℃,纯度为99.7%; RDX熔点为203 ℃,纯度为99.9%,均由西安近代化学研究所提供。
DNAN作为熔铸炸药的液相载体时,在炸药中的质量分数通常为30%左右。将DNAN与RDX质量比定为1:3(或1:4),采用干法机械研磨混合均匀,置于一次性离心管中备测。
2.2 仪器和试验条件仪器:TA-DSC 910s型差示扫描量热仪,具有低温装置,能够满足20 ℃·min-1的最大降温速率。
试验条件:样品量为7 mg; 升温区间为室温~130 ℃; 降温区间为130~-10 ℃。先将样品以10 ℃·min-1的升温速率从室温升到130℃,然后分别以20, 10, 5, 2.5 ℃·min-1的速率降温到-10℃,获得DNAN结晶过程的放热曲线。
3 结晶动力学的数据处理 3.1 Avrami方程[3-4]Avrami方程被认为是描述结晶过程最佳方程,其表达式为:
$ 1-\alpha = \exp \left( {-Z{t^n}} \right) $ | (1) |
式中,n为Avrami指数; Z为Avrami等温结晶速率常数; α为t时刻的结晶度; t为时间,min。
根据方程(1)两次取对数得:
$ \ln \left[{-\ln \left( {1-\alpha } \right)} \right] = \ln Z + n\ln t $ | (2) |
结晶动力学过程还可以表示为:
$ g\left( a \right) = k\left( T \right) \cdot t $ | (3) |
式中,g(α)为结晶机理函数; k(T)为结晶速率常数。
方程(1)与(3)的关系可以用下列两个方程关联:
$ g\left( \alpha \right) = {\left[{-\ln \left( {1-\alpha } \right)} \right]^{\frac{1}{m}}} $ | (4) |
$ Z = K{\left( T \right)^m} $ | (5) |
在反应动力学中机理函数的积分形式与微分形式的关系为:
$ g\left( \alpha \right) = \int {\frac{{{\rm{d}}\alpha }}{{f\left( \alpha \right)}}} $ | (6) |
从方程(4)与(6)得到在结晶动力学中的表达式:
$ f\left( \alpha \right) = n\left( {1- \alpha } \right){\left[{-\ln \left( {1-\alpha } \right)} \right]^{\left( {1 -\frac{1}{n}} \right)}} $ | (7) |
在非等温结晶过程, 等温动力学与非等温动力学方程联用,以获得对结晶过程的准确描述,为此任敏巧和莫志深[5-6]建立了Avrami-Ozawa结晶动力学方程:
$ \ln \beta = \ln F\left( T \right)-a\ln t $ | (8) |
式中,β为降温速率,℃·min-1;
$ \ln \left( {\frac{\beta }{{T_{\rm{p}}^2}}} \right) = \ln \frac{{AE}}{{{E_{\rm{a}}}}}-\frac{{{E_{\rm{a}}}}}{{R{T_{\rm{p}}}}} $ | (9) |
式中,Tp为峰值温度,℃; Ea为反应活化能,kJ·mol-1; E为表观活化能; A为表观指前因子。
由方程(9)计算得Ea和lnA均为负值,没有意义,因此,理论上讲,Kissinger方程不适合计算不同恒速降温条件下的结晶动力学参数[10],此条件下的动力学参数选择Hu-Zhao-Gao-Zhao方程计算。
$ \ln \left( {\frac{\beta }{{T_{\rm{p}}^2}}} \right) = \ln \frac{{AE}}{{{E_{\rm{a}}}}} + \frac{{{E_{\rm{a}}}}}{{R{T_{\rm{p}}}}} $ | (10) |
由
获得较好的结晶非等温DSC曲线是结晶动力学数据处理、分析的前提。研究不同比例DNAN/RDX混合样品在不同降温速率下的非等温结晶的过程。研究结果表明,纯DNAN在加热熔融后再冷却,结晶较为困难,当DNAN/RDX质量比为1:3时,DNAN能够结晶,但过冷度仍然很大,且存在自加热现象。当DNAN/RDX质量比为1:4时过冷和自加热问题得到了有效的解决,因此,开展质量比为1:4的DNAN/RDX混合时DNAN的结晶动力学进行研究。
图 1为DNAN/RDX质量比为1:4的体系中,DNAN在不同降温速率(β)下的DSC曲线,从图 1可以看出,在不同降温速率条件下,非等温结晶放热曲线形状基本类似,随着降温速率的增加,放热峰的峰值Tp降低。图 2为该体系中DNAN在不同降温速率下的热流-时间曲线,从图 2可以看出,随着降温速率的增加,所需的结晶时间缩短,即随着降温速率的增加,DNAN在RDX的结晶过程中结晶速率增加。从图 1和图 2可以看出,DNAN在RDX中结晶过程中,热流曲线都迅速下降(近乎垂直),这主要时由于DNAN本身的热容小,造成DNAN在RDX中迅速凝固结晶。
![]() |

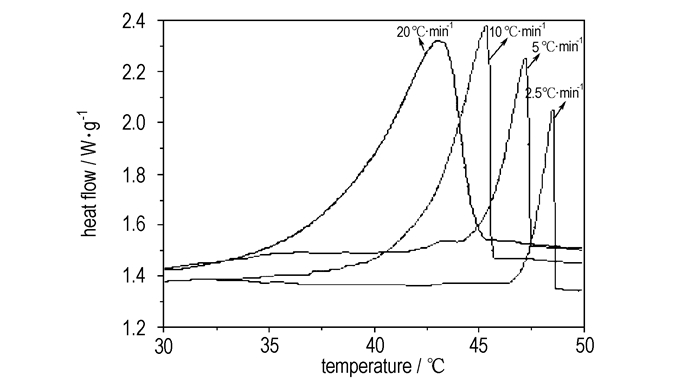

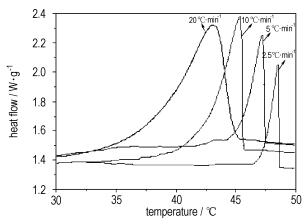

图 1 DNAN在RDX中的非等温结晶DSC曲线 Fig.1 DSC curves of DNAN non-isothermal crystallization in RDX |
![]() |

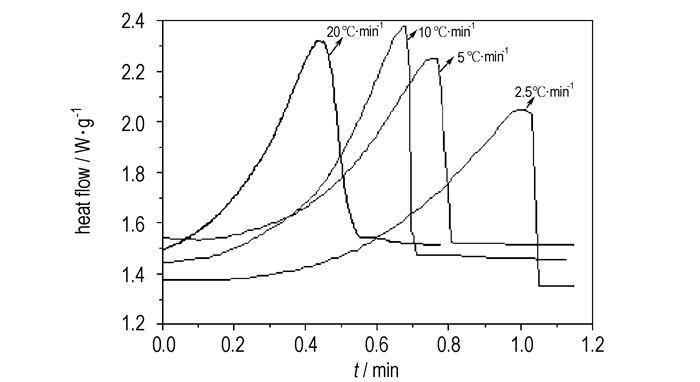

图 2 DNAN在RDX中的非等温结晶时间-热流曲线 Fig.2 Heat flow vs time for DNAN non-isothermal crystallization in RDX |
把结晶过程中某一温度或时间下放热量的百分数相应的作为结晶度,对图 1的DSC曲线进行积分处理,可以获得如图 3所示的结晶度α与温度T的关系。同样对图 2进行积分处理,可以获得如图 4所示的结晶度α与时间t的关系。由图 4获得不同升温速率下不同时间的结晶度,以ln[-ln(1-α)]对lnt进行回归处理,结果如图 5所示,得到DNAN在结晶过程的Avrami方程的各项参数,如表 1所示。
![]() |

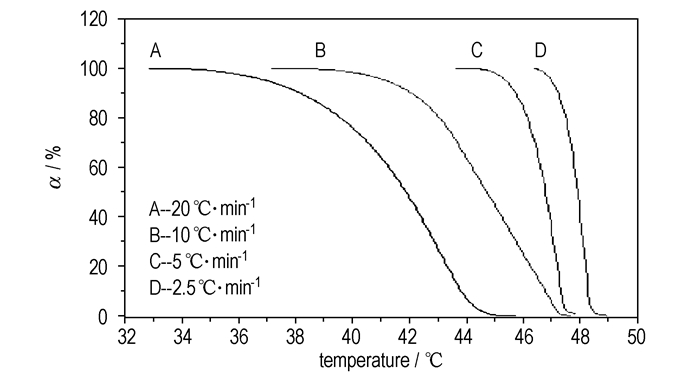

图 3 DNAN在RDX中的非等温结晶度-温度曲线 Fig.3 Crystallinity (α) vs T for DNAN non-isothermal crystallization in RDX |
![]() |

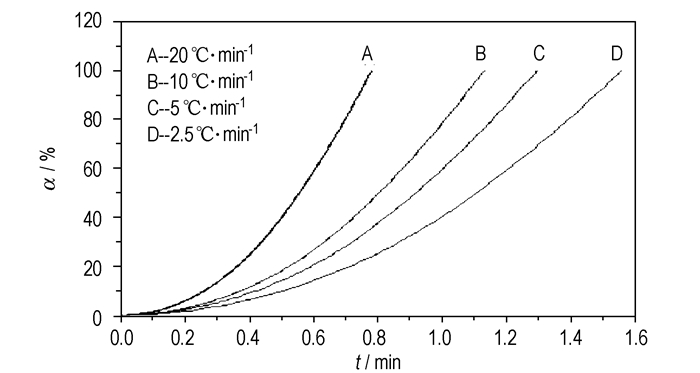

图 4 DNAN在RDX中的非等温结晶度-时间曲线 Fig.4 Crystallinity (α) vs t for DNAN non-isothermal crystallization in RDX |
![]() |

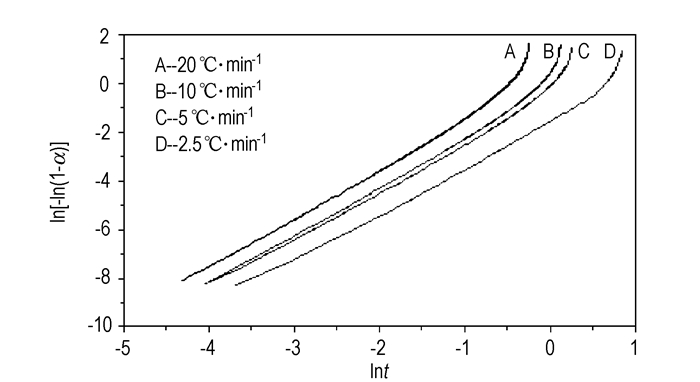

图 5 DNAN在RDX中的非等温结晶ln[-ln(1-α)]-lnt曲线 Fig.5 Plots of ln[-ln(1-α)] against lnt for DNAN in RDX |
![]() |
表 1 DNAN结晶的Avrami指数n和lnZ Tab.1 Avrami exponent n and lnZ for DNAN crystallization |
根据所获得的Avrami方程的参数n在2.29~2.07之间,取平均值为2.34,因此,表述机理函数Avrami方程为:
$ \begin{array}{l} g\left( \alpha \right) = \left[{1-\ln {{\left( {1-\alpha } \right)}^{\frac{1}{{2.34}}}}} \right]\\ f\left( \alpha \right) = 2.34\left( {1 - \alpha } \right){\left[{-\ln \left( {1-\alpha } \right)} \right]^{0.57}} \end{array} $ |
由图 4可以获得不同降温速率达到同一结晶度所需要的时间,根据方程(8)作lnβ-lnt回归曲线,如图 6所示,获得结晶动力学参数如表 2所示,其中m为非等温结晶过程中的Ozawa指数,由a=n/m计算得到。
![]() |

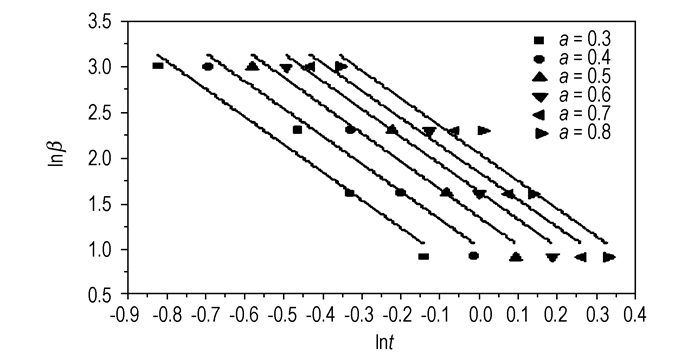

图 6 DNAN在RDX中非等温结晶lnβ-lnt曲线 Fig.6 lnβ-lnt curves for DNAN in RDX |
![]() |
表 2 DNAN在RDX中非等温结晶动力学参数a和m Tab.2 Non-isothermal crystallization kinetecs parameters of DNAN in RDX |
由表 2中数据可以看出,DNAN在RDX中的非等温结晶过程中,在不同的结晶度α下,a值非常接近,表明Avrami-Ozawa方程可以很好地描述DNAN在RDX中的非等温结晶过程。F(T)反映了结晶速率的快慢,F(T)越大,体系的结晶速率越小,DNAN在RDX的非等温结晶过程中,F(T)随着结晶度的增大而增大,表明DNAN在RDX的结晶速率随着结晶度的增大而减小。
4.4 结晶活化能的计算根据方程(10),以ln(β/Tp2)-1/Tp作线性回归图,得到的斜率为Ea/R,即可求得DNAN在RDX中结晶的活化能,计算结果见表 3。
![]() |
表 3 不同降温速率下的峰温Tp Tab.3 Peak temperatures (Tp) at various cooling rates |
(1) DNAN在RDX中的结晶机理函数方程为
(2) 用Hu-Zhao-Gao-Zhao方程计算DNAN的结晶动力学参数,其活化能Ea为214.99 kJ·mol-1。
(3) Avrami-Ozawa方程可以很好地描述DNAN在RDX中的非等温结晶过程。DNAN的结晶速率随着结晶度的增大而减小。
[1] |
王晓锋, 赵省向.
战术战斗部用炸药[M]. 西安: 中国兵器工业第二〇四研究所, 2003.
|
[2] |
王昕. 美国不敏感混合炸药的发展现状[J].
火炸药学报, 2007, 30(2): 78-80. WANG Xin. Current Situation of Study on Insensitive Composite Explosives in USA[J]. Chinese Journal of Explosives and P ropellants, 2007, 30(2): 78-80. |
[3] |
宋亮, 吴彤, 吴丝竹, 等. PTT非等温结晶动力学研究[J].
合成纤维工业, 2005, 28(5): 17-20. SONG Liang, WU Tong, WU Si-zhu, et al. Study on non-isothermal crystallization kinetecs of PTT[J]. China Synthetic Fiber Industry, 2005, 28(5): 17-20. |
[4] |
周林洋. PBT聚酯非等温结晶动力学研究[J].
合成纤维工业, 2003(3): 18-20. ZHOU Liu-yang. Study on non-isothermal crystallization kinetecs of PBT[J]. China Synthetic Fiber Industry, 2003(3): 18-20. |
[5] |
任敏巧, 莫志深, 陈庆拥, 等. 间规1, 2-聚丁二烯的非等温结晶动力学[J].
高分子学报, 2005(3): 374-378. REN Min-qiao, MO Zhi-shen, CHEN Qing-yong, et al. Kinetics of non-isothermal cuystallization of syndiotactec 1, 2-polybutadiene[J]. Acta Polymerrca Sinica, 2005(3): 374-378. |
[6] |
周文静, 覃光明, 张皋, 等. DNTF的非等温结晶研究(Ⅰ)在HMX中的结晶动力学[J].
含能材料, 2007, 15(6): 629-632. ZHOU Wen-jing, QIN Guang-ming, ZHANG Gao, et al. Behavior of non-isothermal crystallization of DNTF(I): Crystallization kinetecs in HMX[J]. Chinese Journal of Energetic Materials (Hanneng Cailiao), 2007, 15(6): 629-632. |
[7] |
蔡佳利, 李皋, 董为民, 等. 反式1, 4-聚丁二烯的非等温结晶动力学研究[J].
高分子学报, 2004(3): 128-130. CAI Jia-li, LI Gao, DONG Wei-min, et al. Non-isothermal crystallization kinetics of trans 1, 4-ploybutadiene[J]. Joumal of Functional Ploymers, 2004(3): 128-130. |
[8] |
周文静, 张皋, 刘子如. TNT在HMX和RDX中的非等温结晶动力学[J].
火炸药学报, 2008, 31(1): 34-37. ZHOU Wen-jing, ZHANG Gao, LIU Zi-ru. Non-isothermal Crystallization Kinetics of TNT in HMX and RDX[J]. Chinese Journal of Explosives and P ropellants, 2008, 31(1): 34-37. |
[9] |
印永嘉, 奚正楷, 李大珍.
物理化学简明教程[M]. 第三版. 北京: 高等教育出版社, 1992: 476.
|
[10] |
胡荣祖, 赵凤起, 高红旭, 等. 关于从不同恒速降温条件下的DSC曲线峰温计算结晶/凝固反应动力学参数的一点注释[J].
含能材料, 2008, 16(4): 361-363. HU Rong-zu, ZHAO Feng-qi, GAO Hong-xu, et al. On a Note of Calculating the Kinetic Parameters of Crystallization/Solidification Reaction from Peak Temperatures of DSC Curves under Different Constant Cooling Rate Conditions[J]. Chinese Journal of Energetic Materials (Hanneng Cailiao), 2008, 16(4): 361-363. |
The non-isothermal crystallization of 2, 4-dinitroanisole (DNAN) in RDX was studies by differential scanning calorimetry. Several kinetics models were used to investigate the crystallization behavior of DNAN.
