呋咱醚类含能化合物因其具有熔点低、能量高、塑性强的优点，目前已成为含能材料研究领域的热点之一^[1-5]。本文自行设计了呋咱环醚含能化合物三呋咱并氧杂环庚三烯(TFO)分子结构和合成方法，以3, 4-双(3′-硝基呋咱-4′-基)呋咱(BNTF)为原料，在无水乙腈中进行分子内硝基醚化反应，首次合成了呋咱环醚含能化合物TFO(Scheme 1)，收率为55.2%，纯度99.3%(HPLC)，并采用FT-IR、¹³CNMR、MS以及元素分析进行了结构表征。TFO熔点为76.5~77.0 ℃, 理论密度1.935 g·cm^-3，计算爆速8646 m·s^-1，撞击感度24%(10 kg落锤，25 cm), 摩擦感度4%(90°摆角)，H₅₀为72.4 cm。TFO综合性能优异，有望用于熔铸炸药中的液相载体组份，也可作为固体推进剂中的含能增塑剂与氧化剂。

(Scheme1)

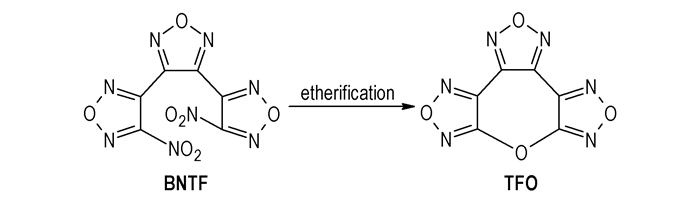

Scheme1 The designed synthetic routes of TFO

(1) 合成方法

室温条件下，向50 mL的反应瓶中加入25 mL无水乙腈后，再分别加入10.0 g(33.7 mmol)3, 4-双(3′-硝基呋咱-4′-基)呋咱(BNTF)和4.8 g(45.1 mmol)无水碳酸钠，反应约5 min后，升温至回流反应6 h，冷却，倒入80 mL水中，用60 mL二氯甲烷萃取三次，分离收集有机相，无水硫酸镁干燥6 h，过滤、蒸干得白色固体4.2 g，收率55.2%，纯度99.3%(HPLC)，m.p.：76.5~77.0 ℃。IR (KBr, cm^-1)，υ：1569，1481，1003，985(呋咱环); 1165，1087(醚键); ¹³CNMR (DMSO-d₆，500 HMz)，δ：160.79，144.01，137.28; MS(EI)m/z(%)，220(M⁺，45)，190(23)，30(100); Elemental anal(%)，calcd for C₆N₆O₄：C 32.73，N 38.18; found C 32.55，N 37.99。

(2) TFO物化与爆轰性能

从表 1可以看出，TFO理论密度1.935 g·cm^-3、理论爆速8646 m·s^-1、感度较低，特别是熔点较低(76.5~77.0 ℃)，可作为熔铸炸药的液相载体，结果表明TFO综合性能优异。

表 1(Tab. 1)

表 1 TFO的物化与爆轰性能 Tab. 1 Properties of TFO properties results test condition appearance white solid eyeballing theoretical density/g·cm-3 1.935 VLW melting point /℃ 76.5~77.0 melting point apparatus dissolubility soluble in acetic acid and acetone detonation velocity/m·s-1 8646 (ρ=1.935 g·cm-3) VLW detonation velocity/m·s-1 7756 (ρ=1.760 g·cm-3) GJB 702.1-1997 explosion heat /J·g-1 6162 VLW detonation pressure/GPa 38 VLW impact sensitivity/% 24 10 kg，25 cm friction sensitivity/% 4 3.92 MPa, 90 deg H50 72.4 cm 5 kg

表 1 TFO的物化与爆轰性能 Tab.1 Properties of TFO
