多晶型现象[1]是炸药研究的一个重要方面，不同晶型炸药的性质各有差异(如感度、爆轰性能等)，而这些性质对炸药的应用非常重要，因此研究多晶型炸药的性质及其重结晶具有重要意义。六硝基六氮杂异伍兹烷(HNIW，CL-20)作为现有能量最高的单质炸药已被广泛研究[2-4]，但高成本和高感度限制了其广泛应用。CL-20在常温常压下稳定存在α-、β-、γ-及ε-四种晶型，其中ε-CL-20的密度最大[5]，约为2.04 g·cm-3，热稳定性最好，感度也最低，在武器装备中应用的均为ε-CL-20。而通常硝解制得的是α-CL-20或γ-CL-20或二者的混合物[6-7]，需通过转晶才能得到ε-CL-20，一般采用的是溶剂重结晶法[8]。但该法得到的ε-CL-20仍含有少量其它晶型(如α-、β-或γ-)，使CL-20的密度降低，感度增加，由此也会影响炸药的爆轰性能[9]。因此，需要优化重结晶条件，以提高ε-CL-20的晶型纯度。此外，当CL-20炸药与溶剂接触或环境条件(温度或压力)改变时，也可导致晶型转变而降低密度，使炸药体积膨胀并产生裂纹，该缺陷裂纹可作为爆炸热点并敏化炸药，降低炸药的安全性及安定性[10-11]。
因此，考察CL-20的重结晶条件，控制晶型转变过程，不仅可以制得晶型纯度较高的ε-CL-20，提高炸药的密度; 还有助于改善CL-20的晶体质量，获得近似球形晶体，以降低感度，使其具有更广泛的应用[12]。而目前，关于CL-20的研究大多集中在改进合成方法、获得所需晶体和探索热分解机理等方面，为了掌握CL-20的晶型转变机理并制备晶型纯度较高的ε-CL-20，本文主要对CL-20的各种晶型、重结晶方法及晶型转变研究进展进行了综述。
2 CL-20的多晶型现象 2.1 CL-20各种晶型及结构CL-20是一种具有笼形结构的高能硝胺化合物，六个桥氮原子上各有一个硝基，不同的硝基取向、晶格堆积方式使其具有多种晶型，主要为α-、β-、γ-、ε-及ζ，晶体学数据及分子构型如表 1所示[7, 13, 16]。从分子构型来看，α-和γ-晶型属于非对称结构，而β-、ε-和ζ-晶型为对称结构。CL-20分子内原子位置对称与否，会影响分子电荷密度分布，造成表观的晶体偶极矩不同。α-和γ-CL-20具有相同的分子构型，只是晶胞的堆积方式不同而已，通常制得的α-CL-20为含H2O加合物，其中H2O能稳定α-CL-20且在晶胞空腔的占据率为17%~50%。将α-CL-20加热到100 ℃数小时即可脱水得到无水α-CL-20，但该无水α-晶体不能直接合成。用DSC研究α-CL-20的热稳定性时发现[14]，在接近其分解温度时有δ-CL-20存在，但该晶体极不稳定，还未成功分离和鉴定结构。γ-CL-20在高于0.7 MPa压力下缓慢转变为ζ-CL-20[15]，该ζ-晶体在常温常压下不稳定，但已成功测定其在高压下的结构[16]。根据不同晶型CL-20结构的差异性，可用X射线衍射(XRD)或红外光谱(FTIR)鉴定CL-20的晶型，并且通过特征峰的拟合计算进行相的定量分析。
2.2 CL-20各种晶型的稳定性
CL-20重结晶时的晶型转变过程与不同晶型CL-20的热稳定性有密切关联，热稳定性越高的晶型在重结晶时越容易形成。通常Gibbs自由能越大的晶型，其热稳定性越低。若两种晶型在某温度下具有相同的Gibbs自由能，则其热稳定性相同，该温度称为晶型转变的临界点[17]。
Kholod等[18]用密度泛函理论研究不同构型CL-20分子的稳定性及转变机理发现，不同构型间转变的活化能很低且较接近，为5.0~16.7 kJ·mol-1。因此，CL-20分子发生构型转变所需的能量较少，而由此形成的不同晶型CL-20的转变能垒也较低，导致CL-20在重结晶时易发生晶型转变。
Foltz等[13]根据溶解速率、Russell等[15]基于DSC方法以及Sorescu等[19]从晶格能角度分别考察了不同晶型CL-20的稳定性，不同的研究方法得到的稳定性顺序不一致，分别为ε->γ->α-(有水)>β-，α-(有水) >ε->α-(无水) >β->γ-和ε->β->γ-。其原因是Foltz等考察的是CL-20在溶剂中溶解的热力学稳定性，而Russell等研究的是固相CL-20在加热条件下的热稳定性，即这两种测试方法研究的稳定性的概念不一样，也说明了CL-20晶型转变及稳定性的复杂性。在上述不同的稳定性顺序中，无水时ε-晶型都是最稳定的。但在常压下将CL-20固体不断加热时，α-、β-和ε-CL-20均可转变为γ-CL-20[15]，即高温时γ-CL-20变为稳定晶型，说明不同晶型CL-20的稳定性顺序与温度有关。
2.3 CL-20各种晶型的物化性能CL-20与很多常用的炸药和粘结剂(如黑索今(RDX)、奥克托今(HMX)、太安(PETN)、硝酸酯、异氰酸酯及聚叠氮缩水甘油醚(GAP))相容，与碱、胺及碱金属氰化物(如NaCN)不相容。CL-20的笼形结构使其具有一些优异的性能，这些性能(如燃烧热、爆速、爆压、氧平衡)在很多方面优于HMX，具体见表 2[20-23]。其中, ε-CL-20的性能最为优异，以圆筒试验及钽板实验测得的能量输出，ε-CL-20比HMX高约14%。预计CL-20在固体推进剂、混合炸药及发射药等技术领域具有广阔的应用前景，它的应用将会提升传统武器的性能。表 2显示，不同晶型CL-20的特性落高值大小顺序为ε->β->γ->α·H2O-，尽管α-CL-20的特性落高值较低，但不能肯定它的撞击感度就比其它晶型高，因为CL-20的撞击感度还与其粒度、粒度分布及晶体形貌(圆角还是棱角)有关。
CL-20是HMX的理想替代物，但它的机械感度略高于HMX，经过降感处理后方可满足安全使用的需求。影响CL-20感度的因素主要有化学纯度、所含杂质的性质、晶型纯度以及结晶质量，因此重结晶是降低CL-20感度、提高性能的有效方法。
3 CL-20的重结晶及晶型转变研究现状 3.1 CL-20重结晶的方法CL-20易溶解于含羰基的溶剂如丙酮、乙酸乙酯、N, N-二甲基甲酰胺(DMF)等; 在不含羰基的醇、醚、硝基烷烃中溶解度较小; 不溶于烃、卤代烃及水[24-25]。因此，可用于重结晶CL-20的方法有溶剂-非溶剂法、溶剂蒸发法; 但不适宜用降温法，因为CL-20在酯、酮等溶剂中的溶解度随温度变化不明显。
3.1.1 溶剂-非溶剂法溶剂-非溶剂法重结晶CL-20时，通常对CL-20的溶解度大于20%的溶剂可作为良溶剂，而小于5%的可作为非溶剂，并要求良溶剂与非溶剂易于混合、有较好的相容性。
常用的方法[6]是将CL-20溶于乙酸乙酯中，缓慢滴加非溶剂氯仿形成过饱和溶液，结晶得到ε-CL-20。该方法的重复性好，易得到目标晶型; 但制得的晶体缺陷多如孔隙、孪晶等，并且氯仿对环境的污染大，在与乙酸乙酯混合后难以分离，回收困难。
Johnston等[26]以乙酸乙酯为溶剂，选择无氯的非溶剂如烷烃、芳香烃等进行重结晶，考察了非溶剂加入量对CL-20晶体析出量的影响，结果如图 1所示。溶剂与非溶剂体积比一般为1:3~1:5，并且加入的非溶剂量越大，析出的ε-晶型晶体越多。选用己烷、氯仿等非溶剂得到的CL-20晶体量明显比用甲苯、二甲苯的多，这可能是由溶剂与非溶剂的互溶程度不同引起的。
|

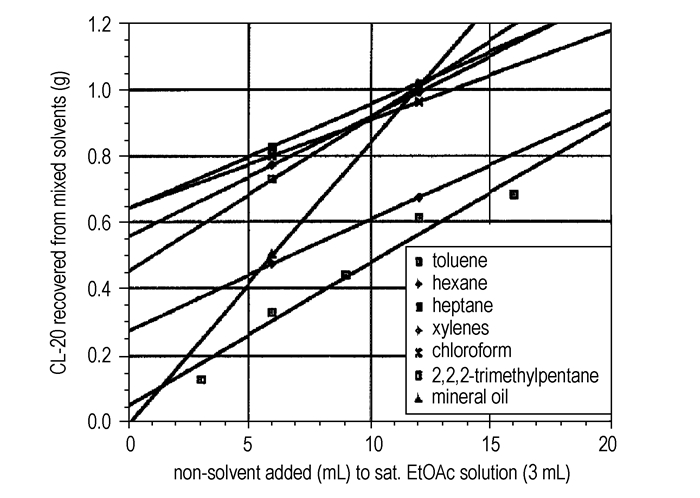

图 1 非溶剂加入量与CL-20晶体析出量的关系[26] Fig.1 Relationship of non-solvent addition (mL) and the amount of CL-20 recovered |
使用重结晶提高ε-CL-20晶型纯度，可同时加入少量添加剂，以改善CL-20晶体质量。陈华雄等[27]使用溶剂-非溶剂法通过加入晶体生长控制剂(分子具有羟基或羧基或氨基，如马来酸、季戊四醇、氨基乙酸等)制得球形化(多面体形)ε-CL-20晶体，该晶体的撞击感度略有降低(特性落高值H50为26~52 cm)，高效液相色谱测定化学纯度为98%~99%。
将超声与溶剂-非溶剂法结合，可制得细颗粒的CL-20晶体，以满足某些推进剂的高燃速要求[28]。但超声在改变CL-20晶体尺寸的同时，也影响了CL-20的晶型。Sivabalan等[29]在乙酸乙酯/正庚烷体系中，超声作用下重结晶CL-20。与无超声的方法对比，该方法制得的CL-20晶体具有钝感、颗粒小((5±1) μm)、尺寸分布窄的特点。但该研究人员并没有给出所制得的CL-20晶体的晶型，其晶体的形貌是类似菱形的薄片晶体。而据文献报道[30-33]，ε-CL-20是纺锤形或多面体形的密实晶体，β-CL-20是针状或枫叶形的类片状晶体。因此单从晶体形貌判断，Sivabalan等制得的CL-20晶体很可能不是ε-晶型，而是β-晶型。
溶剂-非溶剂法重结晶CL-20安全可靠，已得到广泛应用，但混合溶剂的处理提高了成本。在溶剂体系中严格要求不能含水，否则将有α-CL-20形成，会降低CL-20的晶型纯度。
3.1.2 溶剂蒸发法溶剂蒸发法要求所使用的溶剂具有较高的蒸气压、容易挥发，用该方法重结晶CL-20时，一般以酯或酮为溶剂。但通常CL-20在这类溶剂中有很大的溶解度，如果再蒸发部分溶剂，CL-20溶液将变得粘稠，有可能导致晶体缺陷增多并发生团聚。为解决此问题，通常是再加入适量非溶剂或增塑剂等。
Lee等[34]以乙酸乙酯为溶剂研究了CL-20在25~70 ℃下蒸发结晶时晶体密度的变化情况发现，蒸发速率或CL-20起始浓度越大，晶体生长越快，形成的晶体孔隙也越多，导致ε-CL-20晶体密度降低; 而温度升高时，则阻碍了CL-20分子堆积，延缓了晶体生长，从而有利于提高晶体密度。在高蒸发速率和较高温度下重结晶CL-20时，趋向于得到β-晶型。说明通过控制动力学条件，可得到亚稳晶型晶体。
Bescond等[35]以酯或酮为溶剂溶解CL-20，加入芳香烃等非溶剂形成饱和溶液，再加入ε-CL-20晶种并将溶剂缓慢蒸发(要求溶剂的挥发性比非溶剂大)后，可获得10~100 μm的晶体。该方法晶体析出率高，但蒸发的溶剂易对环境造成污染。Snderson等[36]也采用了相同的方法，只是将非溶剂换成了硝酸酯(如硝化甘油、硝化三乙二醇，硝化丁三醇等)，蒸发结晶后再用非溶剂冲洗，得到了形貌单一的ε-CL-20。
溶剂蒸发法工艺简单、易与其它重结晶方法联用; 但结晶点难以确定，晶体的尺寸也较难控制，因此较少采用该方法对CL-20进行重结晶，相关的文献报道也不多。此外，蒸发溶剂需要较高的温度，CL-20在重结晶时分解会加剧，导致晶体纯度不高。
3.2 CL-20晶型转变的理论解释使用上述方法重结晶CL-20时发现，通常最先形成的是亚稳晶型，而后再逐渐转变为稳定晶型，该现象与Ostwald规则相符合。1897年Wilhelm Ostwald发现处于热力学不稳定状态的体系，在向其稳定态过渡时，有时不是直接过渡到最稳定的状态(即自由能最低的状态)，而是过渡到其自由能降低较小的中间状态，这一现象称为Ostwald规则[37](Ostwald′s rule of stages)。根据该规则，从热力学与动力学相结合角度，可解释CL-20的晶型转变过程[38]。
CL-20的重结晶过程包括一个溶液转晶过程。在热力学上，倾向于形成自由能最低、最稳定的ε-晶型; 但在动力学上，起始时亚稳晶核(如β-晶型)的形成及生长速率比ε-稳定晶型快得多，使得溶液中首先析出亚稳晶型并降到该晶型的饱和浓度。随着结晶的进行，ε-晶核开始长大导致溶液的浓度降低，使得亚稳态晶体逐渐溶解，而稳定态晶体不断生长，最终得到热力学上最稳定的ε-晶型。该过程称为溶剂介导相变[39-40](solvent-mediated phase transition，SMPT)，可用图 2来表示。在不同的溶剂体系中，若稳定晶型的生长速率大于亚稳晶型的溶解速率，则为亚稳态溶解控制; 反之，则为稳定态生长控制。
|
图 2 溶液中晶型转变时浓度随时间变化情况[39] Fig.2 Concentration vs time during a polymorphic transition in solution CⅠ* and CⅡ* are the solubilities of the two phases, (a) general profile and (b) limit profiles; curve (1) transformation is controlled by growth of the stable form (Ⅱ) and curve (2) transformation is controlled by dissolution of the metastable form (Ⅰ) |
Kim等[41]将溶解了CL-20的乙酸乙酯快速倾入氯仿中，立即析出晶体，用FTIR表征确定为β-晶型，将该溶液继续搅拌结晶，而后得到ε-晶型。测得β-、ε-CL-20室温下在该溶剂体系中的溶解度为：Cβ->Cε-，确认ε-为稳定晶型而β-为亚稳晶型，该结果与Ostwald规则一致。若将β-晶型从溶液中滤出并置于室温空气中，则不会发生晶型转变。说明此晶型转变的机理是溶剂介导相变(SMPT)机理，晶型转变的驱动力是由β-和ε-晶型在溶剂中的溶解度差产生的，该差值越小时，β-晶型向ε-晶型转变的速率越慢。
用Ostwald规则和SMPT机理能较好地解释CL-20在重结晶时的晶型转变行为，但这只是定性描述。若能在动力学上定量确定CL-20的晶型转变速率，在热力学上准确测定CL-20晶型转变的吸热或放热量，则有助于研究CL-20晶型转变过程的机理和控制。
3.3 CL-20晶型转变的影响因素 3.3.1 溶剂溶剂是晶体生长的介质，溶剂与CL-20的相互作用决定了CL-20在溶液中的存在状态，并对CL-20晶体生长行为和晶型转变具有重要影响[42-43]。溶剂的极性、介电常数、质子化作用等是影响CL-20重结晶过程中晶型转变的内在因素。
金韶华等[44-45]认为溶剂的偶极矩对CL-20的晶型转变有重要影响，特别是对CL-20晶核形成有重要作用。常温下不加晶种时，以乙酸乙酯或丙酮为溶剂，采用偶极矩小的非溶剂如环己烷、甲苯等重结晶，均可使CL-20以ε-晶型析出; 反之，采用偶极矩大的非溶剂如水、乙醇、丙三醇、氯仿等重结晶，则以其它晶型析出。溶剂的偶极矩可归因于溶剂效应，较大偶极矩的溶剂，诱导CL-20晶核向非对称结构的α-或γ-晶型结晶; 而较小偶极矩的溶剂，则趋向于得到结构对称性较大的ε-晶型晶体。刘进全等[46-47]研究了ε-CL-20在不同偶极矩溶剂中，于70 ℃、80 ℃、90 ℃下的晶型稳定性，得出了相同的结论，小偶极矩溶剂有利于ε-晶型的稳定。
宋振伟等[48]将ε-CL-20置于不同溶剂中溶解，室温下自然挥发结晶，发现在丙酮、丙酮/乙醇(体积比1:1)、丙酮/CH2Cl2(体积比2:1)中转变为α-晶型，而在乙酸乙酯中转变为β-晶型。该研究人员认为溶解度小的溶剂对ε-晶型有稳定作用，混合溶剂体系中晶型转变与溶剂体积比有关，并且偶极矩小的溶剂有利于ε-晶型的形成。但是该研究人员仅从溶剂性质角度考虑晶型的变化，是不充分的。笔者认为得到的α-CL-20是由丙酮中含有杂质水导致的，若将溶剂中的水分除尽，则不会出现α-晶型; 而β-CL-20的出现可能与乙酸乙酯的挥发速率和结晶时间有关，若挥发越慢、结晶时间越长，则起始析出的β-晶型就会逐渐转变为ε-晶型。
因此，溶剂的性质在一定程度上影响了CL-20分子在溶液中的存在状态，但并不能单独作为控制晶型转变的依据。如果在某重结晶体系中，控制CL-20的浓度，恰好使ε-晶型是过饱和，而β-晶型是不饱和，则溶剂对这两种晶型的相对成核速率没有影响，溶液中只有ε-晶型析出，也就不会发生晶型转变。
此外，部分溶剂在重结晶时参与了CL-20晶体的形成，析出溶剂加合物晶体[49-50]，如水、二甲亚砜、DMF、二氧六环、环丁砜、γ-丁内酯、六甲基磷酰三胺。这种溶剂加合物晶体一旦析出，在重结晶溶液中很难再发生晶型转变，以至于不能得到ε-CL-20晶体。故要得到晶型纯度较高的ε-CL-20晶体，应避免使用此类溶剂。
3.3.2 温度温度不仅影响CL-20在溶液中的过饱和度和晶体生长速率，还影响CL-20的稳定性[51]。升高温度，不同晶型CL-20晶体的Gibbs自由能变化程度不同，有可能使得原来稳定的晶型，在高于某温度点时变为亚稳晶型，从而改变晶型转变的路径[52-53]。
Foltz等[13-14]研究了ε-CL-20在甲苯、二甲苯等溶剂中加热时的晶型转变行为发现，温度越高，越有利于γ-晶型的形成。该研究人员认为ε-与γ-晶型存在相互转变临界温度为(64±1) ℃，高于64 ℃时，γ-CL-20由亚稳晶型变为稳定晶型，而ε-CL-20反之。Holtz等[24]在室温~74 ℃测定ε-CL-20于酯、醚、烃等溶剂中的溶解度时也发现了ε-晶型向γ-晶型转变的现象，说明γ-晶型的形成与温度有关。
然而，Hamilton等[54-55]结合溶剂-非溶剂法与溶剂蒸发法，将CL-20溶解于乙酸乙酯中，加入溶解度较低的溶剂(如甲酸苄酯、乙酸苄酯等)并滴加少量辅助非溶剂如环烷烃油或石蜡油，再将该饱和溶液加热到60 ℃以上(如71~94 ℃)，并加入ε-晶种，缓慢蒸出乙酸乙酯，使得ε-CL-20晶体在非溶剂环境中析出。该法获得的ε-晶型的纯度较高，晶体密度为2.034~2.036 g·cm-3。
根据Foltz等的研究结果，Hamilton等制得的晶体应是γ-晶型，但却得到较好质量的ε-晶型。说明晶型转变临界温度还与CL-20所处的溶剂氛围有关。某些非溶剂与CL-20分子的作用，使得ε-晶型向γ-晶型转变的能垒升高或降低，导致ε-晶型的稳定温度范围发生改变。
不同晶型CL-20的形成与温度和溶剂性质有关，体现了CL-20晶型转变过程的复杂性。因此，对于不同的重结晶体系，晶型转变临界温度并不都是64 ℃，需将温度与溶剂等因素综合考虑，以准确控制CL-20的晶型转变路径。
3.3.3 其它因素重结晶时为了控制CL-20的晶型转变过程，除了考察溶剂和温度的影响，还要研究溶剂/非溶剂比例、非溶剂滴加速率、晶种、搅拌方式等因素的作用[56-58]。非溶剂量越大，CL-20在重结晶溶液中的溶解度越小，优先析出的亚稳晶型的再溶解以及稳定晶型的生长将变缓，从而影响晶型的转变速率。非溶剂滴加速率越快，CL-20溶液的过饱和度增加速率也越快，在动力学上越有利于获得亚稳晶型。加入晶种，可诱导CL-20晶体以目标晶型析出。若CL-20原料未完全溶解就进行重结晶，极有可能直接得到该原料晶型，而不是稳定的ε-CL-20。快速搅拌可加速溶质在溶液中的活动性，促使亚稳晶型的溶解，从而有利于稳定晶型的生长。因此，探索晶型转变与各因素的内在关系，寻求最佳的重结晶条件，可制得高晶型纯度、高结晶质量的ε-CL-20。
4 结论与展望CL-20是现有能量最高的单质炸药，具有多种晶型，在重结晶时不易得到单一晶型晶体。ε-CL-20中混入的α-、β-或γ-晶型，都会在一定程度上降低CL-20的密度、增加感度，限制CL-20的广泛使用。CL-20主要的重结晶方法有溶剂-非溶剂法、溶剂蒸发法，通过优化结晶工艺，选择合适的重结晶条件，可提高ε-CL-20晶型纯度、改善晶体质量、从而降低感度并提高性能。但CL-20晶型转变的影响因素较多、且具复杂性，溶剂、温度、过饱和度等都会影响CL-20的晶型转变行为。现有的文献报道都未能准确充分地阐述各因素对晶型转变的影响，并且对重结晶过程中的晶型转变路径还未见详细的研究。此外，CL-20重结晶时的晶型转变机理还不是很清楚。
因此，研究CL-20重结晶时的晶型转变行为，可从以下几个方面着手：(1)使用不同的溶剂体系重结晶CL-20，并结合温度等因素，考察晶型的转变过程; (2)使用Ostwald规则和SMPT机理解释晶型转变行为，并从热力学和动力学角度，定量地测定晶型转变时的热量变化和晶体生长速率; (3)从理论上模拟计算CL-20晶型转变的路径及能量变化，并与实验结果对比; (4)控制CL-20的晶型转变路径，制备晶型纯度较高的ε-CL-20晶体，并结合控制CL-20的形貌、改善晶体质量，从而降低CL-20感度并提高性能。
